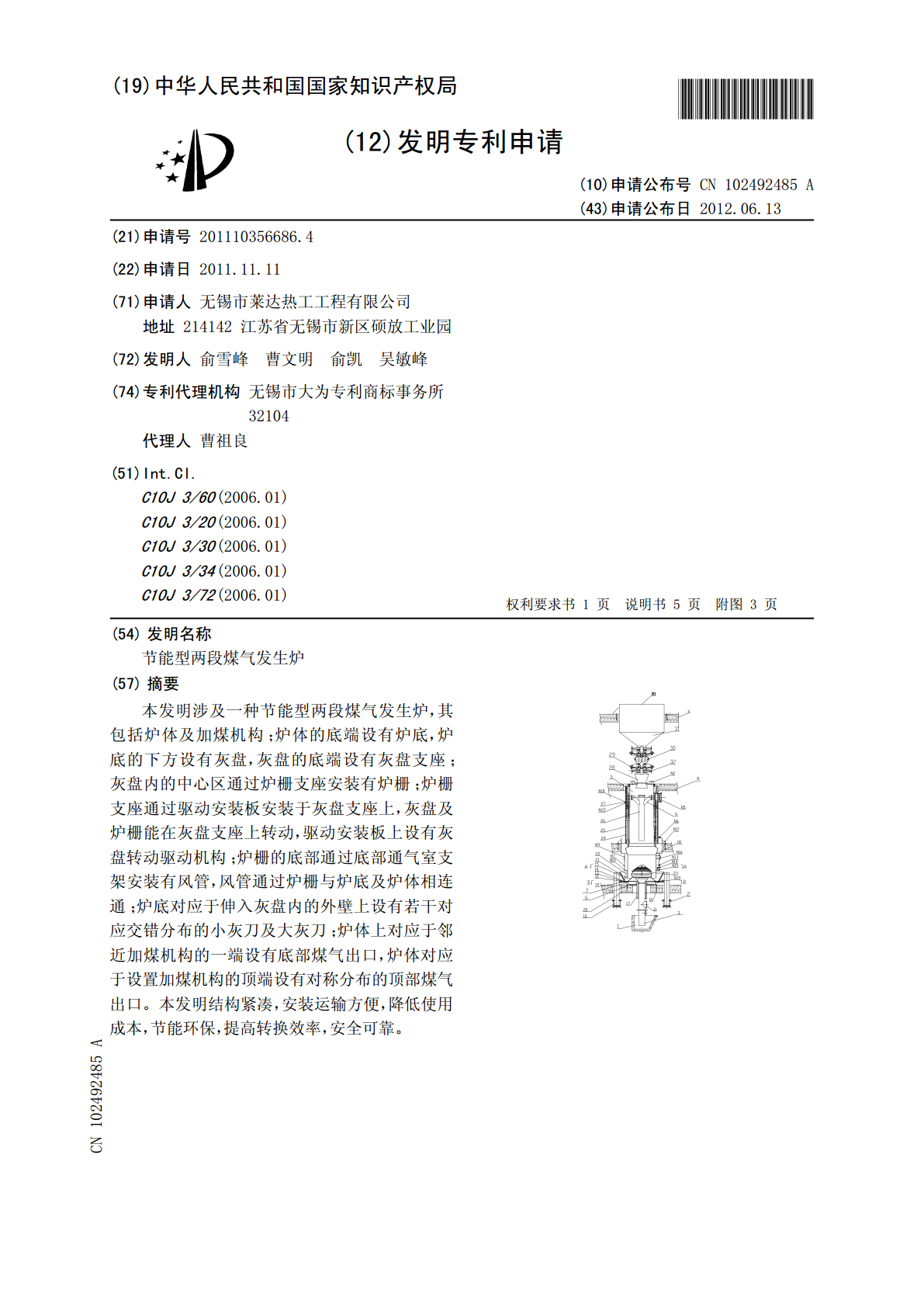

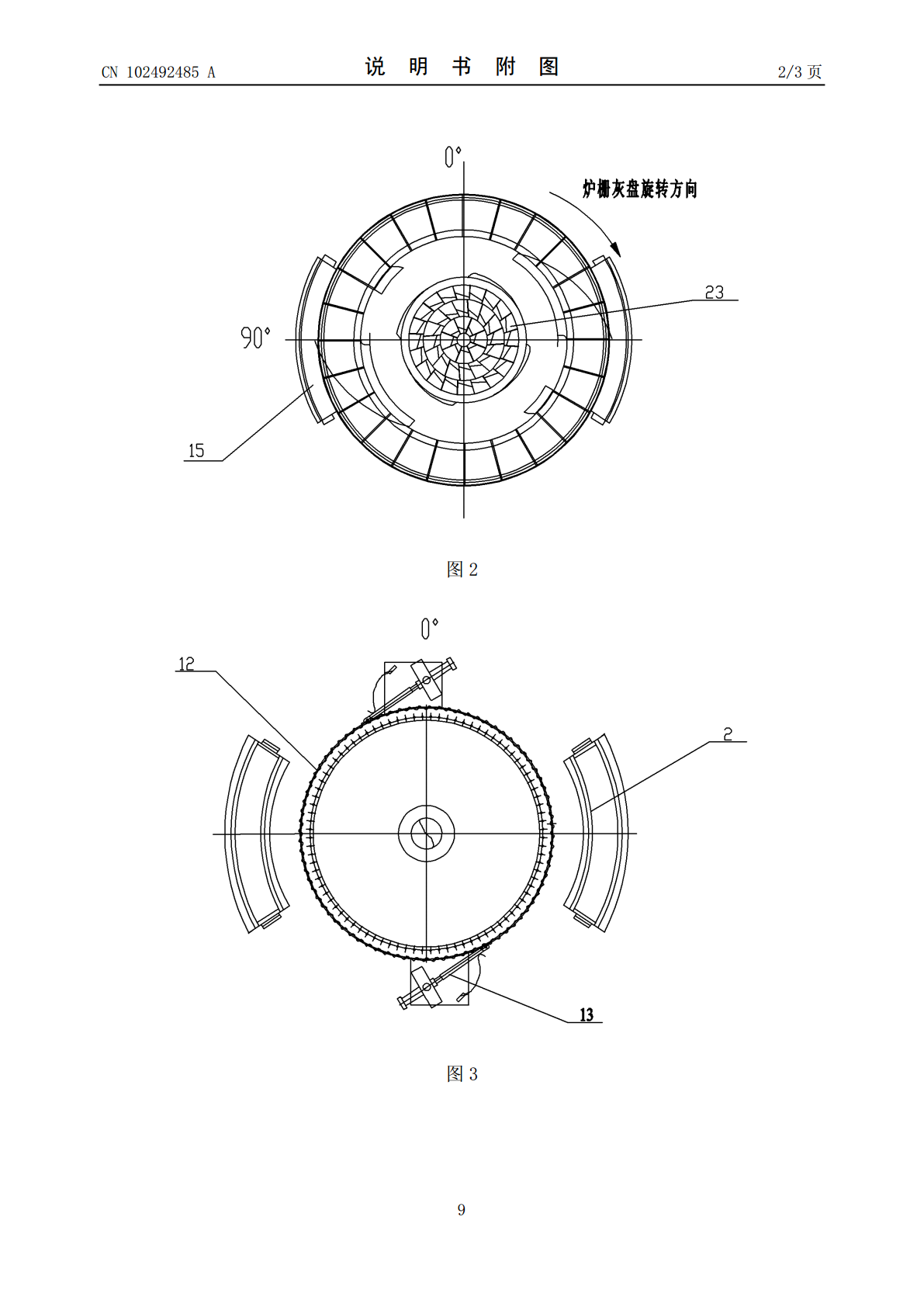

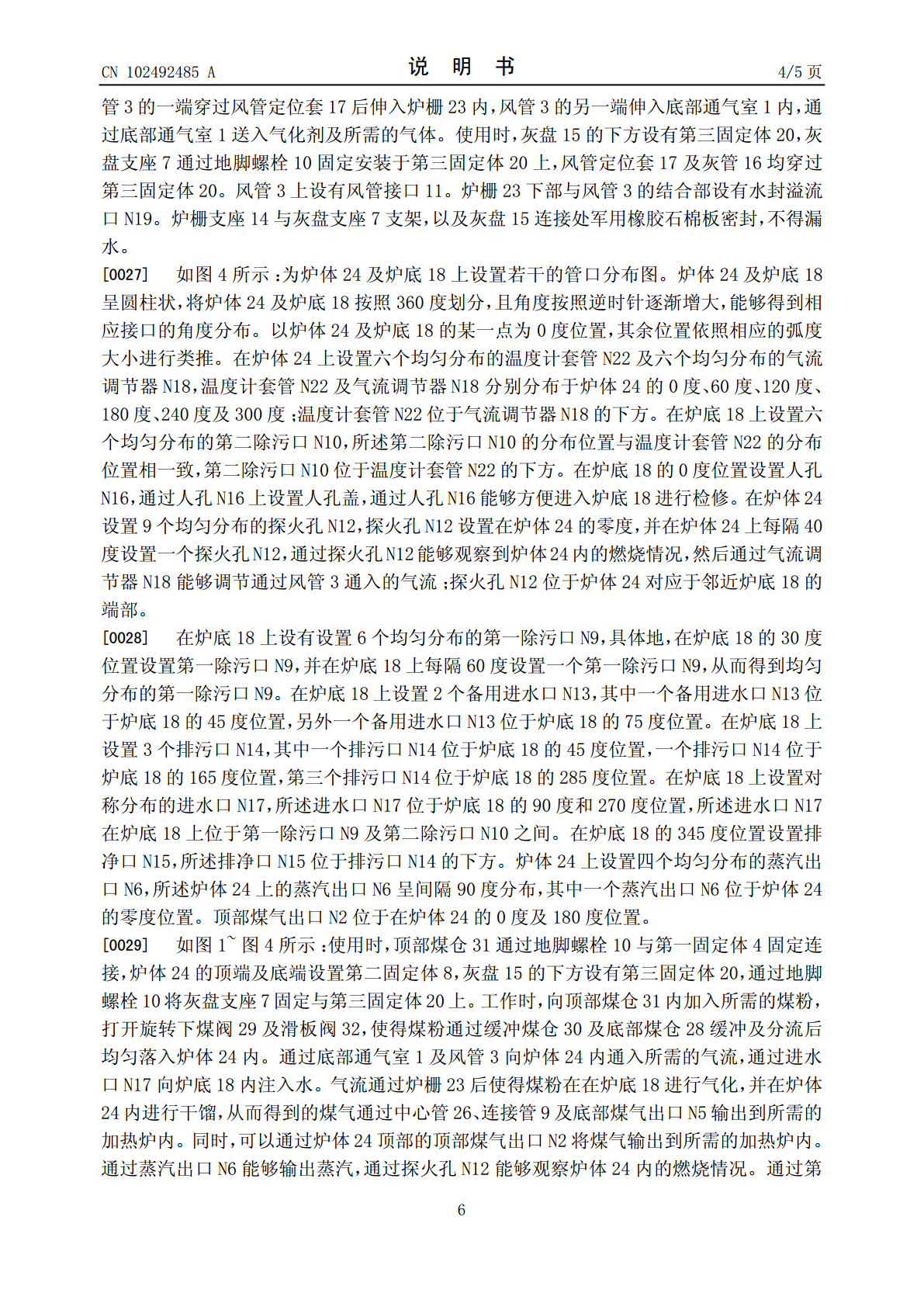

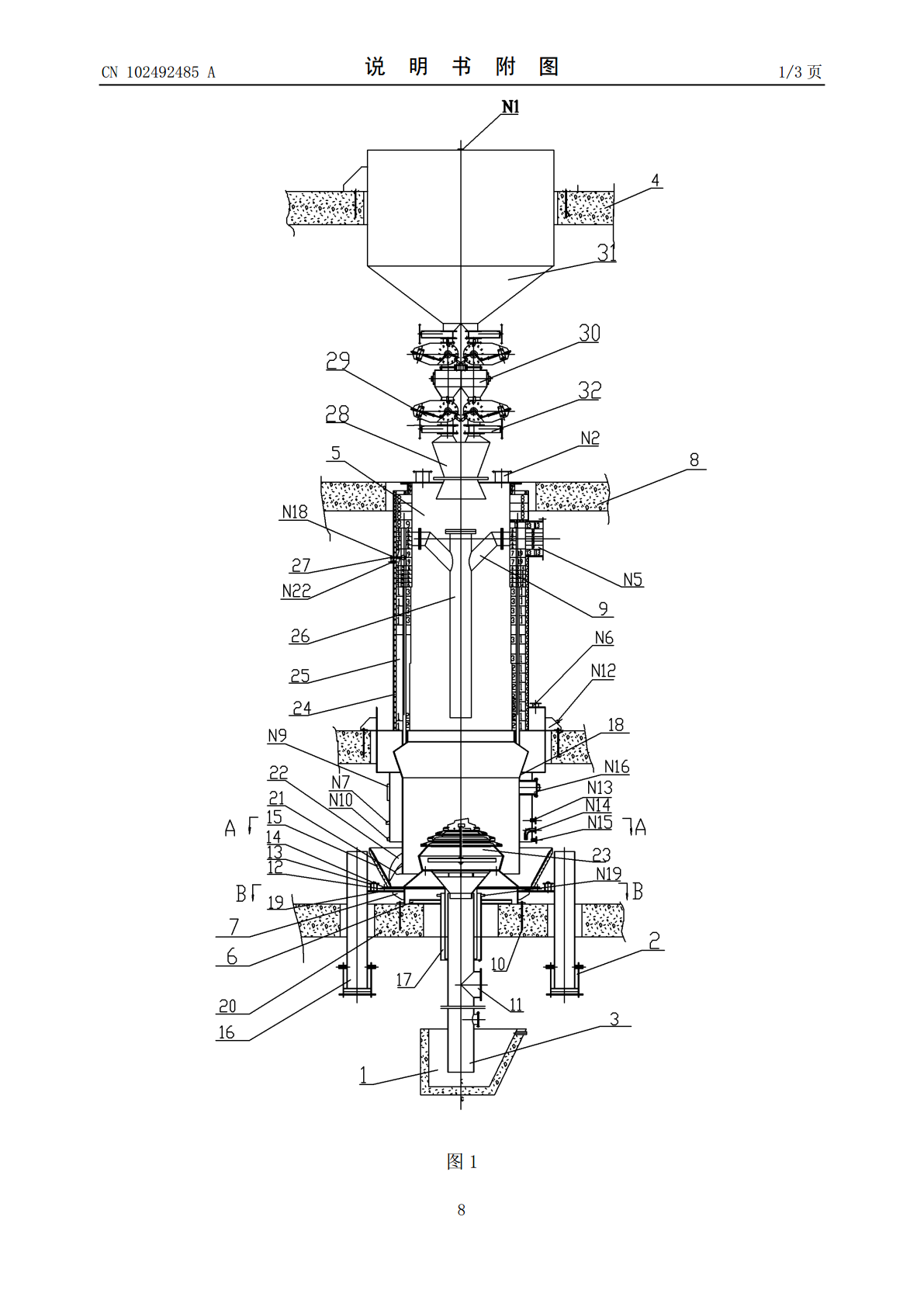

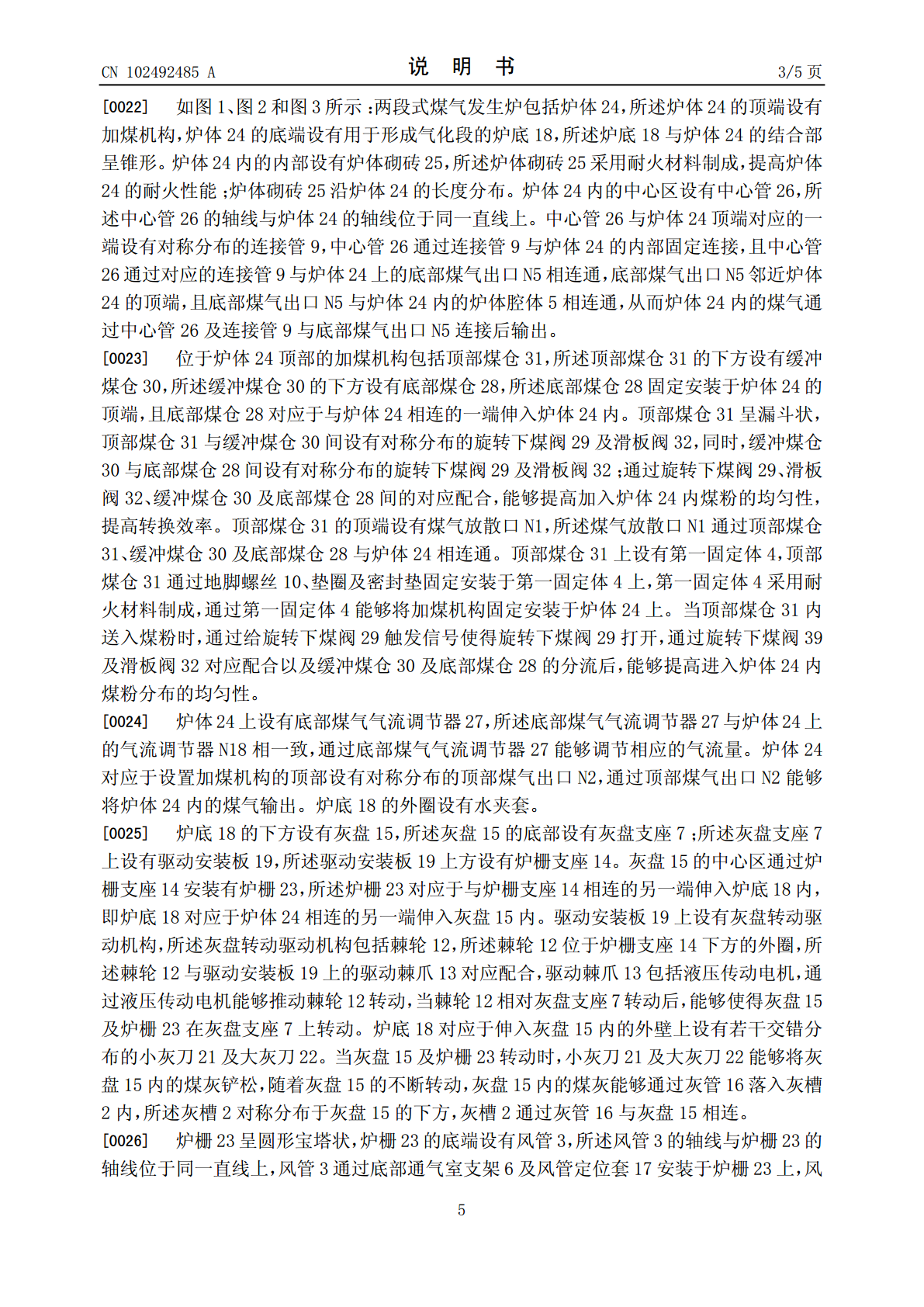

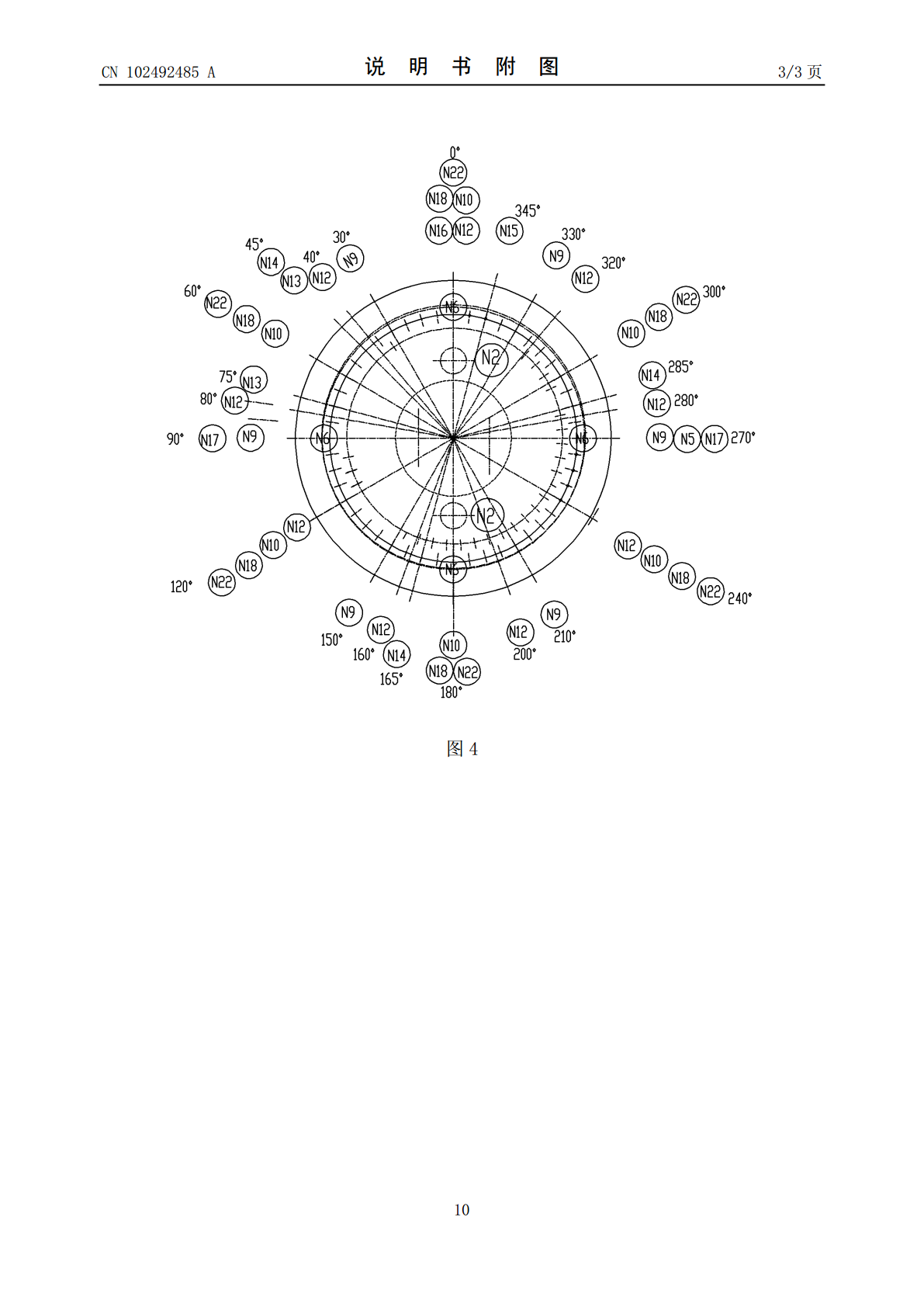

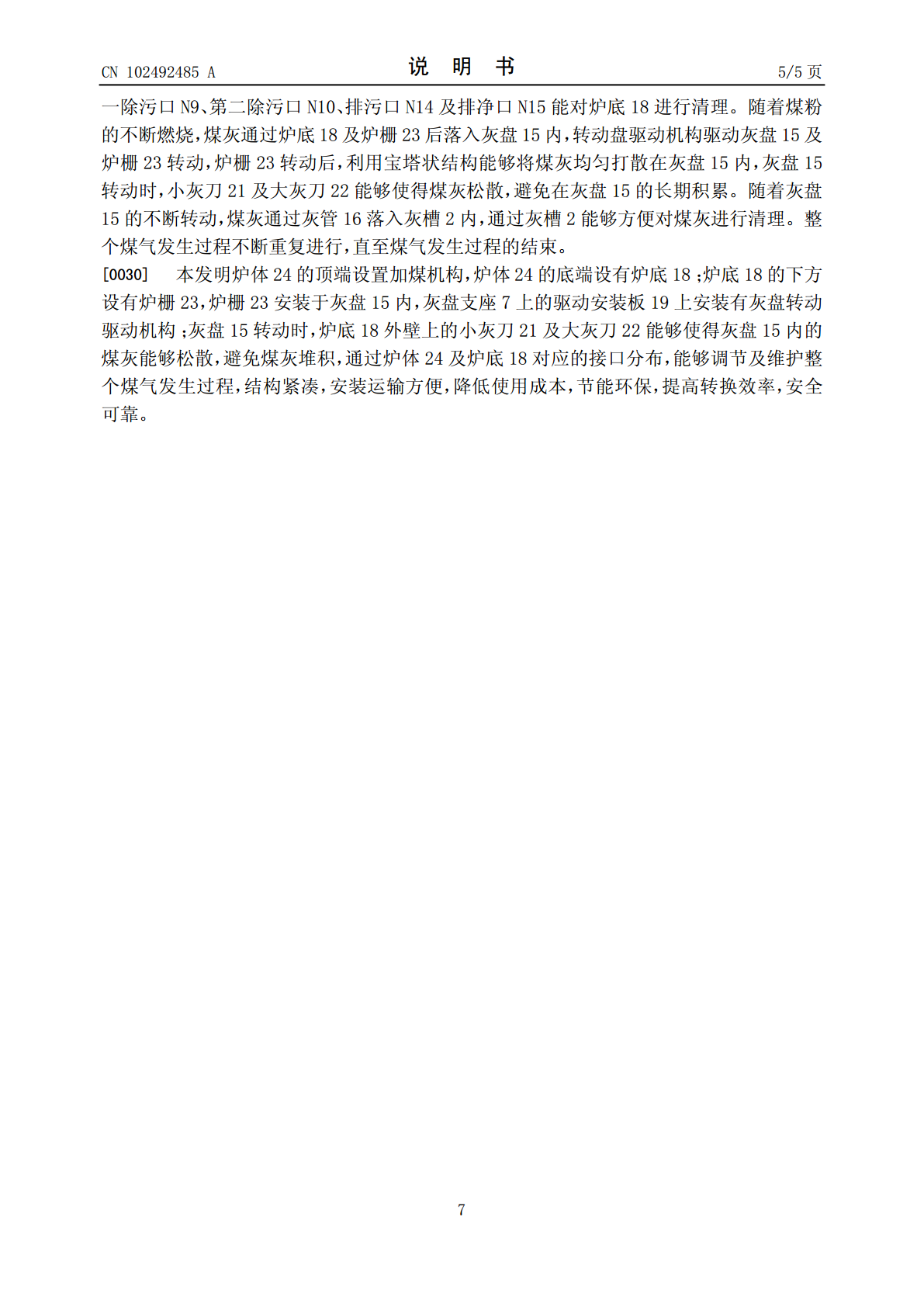

(19)中华人民共和国国家知识产权局*CN102492485A*(12)发明专利申请(10)申请公布号CN102492485A(43)申请公布日2012.06.13(21)申请号201110356686.4(22)申请日2011.11.11(71)申请人无锡市莱达热工工程有限公司地址214142江苏省无锡市新区硕放工业园(72)发明人俞雪峰曹文明俞凯吴敏峰(74)专利代理机构无锡市大为专利商标事务所32104代理人曹祖良(51)Int.Cl.C10J3/60(2006.01)C10J3/20(2006.01)C10J3/30(2006.01)C10J3/34(2006.01)C10J3/72(2006.01)权利要求书权利要求书1页1页说明书说明书55页页附图附图33页(54)发明名称节能型两段煤气发生炉(57)摘要本发明涉及一种节能型两段煤气发生炉，其包括炉体及加煤机构；炉体的底端设有炉底，炉底的下方设有灰盘，灰盘的底端设有灰盘支座；灰盘内的中心区通过炉栅支座安装有炉栅；炉栅支座通过驱动安装板安装于灰盘支座上，灰盘及炉栅能在灰盘支座上转动，驱动安装板上设有灰盘转动驱动机构；炉栅的底部通过底部通气室支架安装有风管，风管通过炉栅与炉底及炉体相连通；炉底对应于伸入灰盘内的外壁上设有若干对应交错分布的小灰刀及大灰刀；炉体上对应于邻近加煤机构的一端设有底部煤气出口，炉体对应于设置加煤机构的顶端设有对称分布的顶部煤气出口。本发明结构紧凑，安装运输方便，降低使用成本，节能环保，提高转换效率，安全可靠。CN1024985ACN102492485A权利要求书1/1页1.一种节能型两段煤气发生炉，包括炉体（24）及位于所述炉体（24）顶部的加煤机构；其特征是：所述炉体（24）的底端设有用于形成气化段的炉底（18），所述炉底（18）的下方设有灰盘（15），所述灰盘（15）的底端设有灰盘支座（7）；灰盘（15）内的中心区通过炉栅支座（14）安装有炉栅（23），所述炉栅（23）的对应于与炉栅支座（14）相连的另一端伸入炉底（18）内；炉栅支座（14）通过驱动安装板（19）安装于灰盘支座（7）上，灰盘（15）及炉栅（23）能在灰盘支座（7）上转动，所述驱动安装板（19）上设有用于驱动灰盘（15）转动的灰盘转动驱动机构；炉栅（23）的底部通过底部通气室支架（6）安装有风管（3），所述风管（3）通过炉栅（23）与炉底（18）及炉体（24）相连通；炉底（18）对应于伸入灰盘（15）内的外壁上设有若干对应交错分布的小灰刀（21）及大灰刀（22）；炉体（24）上对应于邻近加煤机构的一端设有底部煤气出口（N5），炉体（24）对应于设置加煤机构的顶端设有对称分布的顶部煤气出口（N2）。2.根据权利要求1所述的节能型两段煤气发生炉，其特征是：所述加煤机构包括顶部煤仓（31），所述顶部煤仓（31）的下方设有缓冲煤仓（30），所述缓冲煤仓（30）的下部设有底部煤仓（28）；所述底部煤仓（28）安装于炉体（24）的顶部；顶部煤仓（31）与缓冲煤仓（30）、以及缓冲煤仓（30）与底部煤仓（28）间均设置对称的旋转下煤阀（29）及滑板阀（32）。3.根据权利要求2所述的节能型两段煤气发生炉，其特征是：所述顶部煤仓（31）的顶部设有煤气放散口（N1），所述煤气放散口（N1）通过顶部煤仓（31）、缓冲煤仓（30）及底部煤仓（28）与炉体（24）相连通。4.根据权利要求1所述的节能型两段煤气发生炉，其特征是：所述炉体（24）内的中心区设有中心管（26），所述中心管（26）沿炉体（24）的长度分布，且中心管（26）的轴线与炉体（24）的轴线位于同一直线上，中心管（26）对应于邻近炉体（24）对应于与加煤机构相连的一端设有对称分布的连接管（9），中心管（26）通过连接管（9）固定安装于炉体（24）内，并通过相应的连接管（9）与底部煤气出口（N5）相连通。5.根据权利要求1所述的节能型两段煤气发生炉，其特征是：所述炉体（24）上设有底部煤气气流调节器（27），炉体（24）对应于底部煤气气流调节阀（27）的下方设有温度计套管（N22）。6.根据权利要求1所述的节能型两段煤气发生炉，其特征是：所述灰盘（15）上设有均匀对称分布的灰管（16），灰盘（15）通过灰管（16）与灰盘（15）下方的灰槽（2）相连。7.根据权利要求1所述的节能型两段煤气发生炉，其特征是：所述风管（3）对应于与炉栅（23）相连的另一端伸入底部通气室（1）内，风管（3）的轴线与炉体（24）的轴线位于同一直线上。8.根据权利要求1所述的节能型两段煤气发生炉，其特征是：所述灰盘转动驱动机构包括位于灰盘（15）上的棘轮（12），所述棘轮（12）分布于灰盘（15）下部的外圈；所述棘轮（12）与驱动安装板（19）上的驱动棘爪（13）相
