两段煤气发生炉.pdf

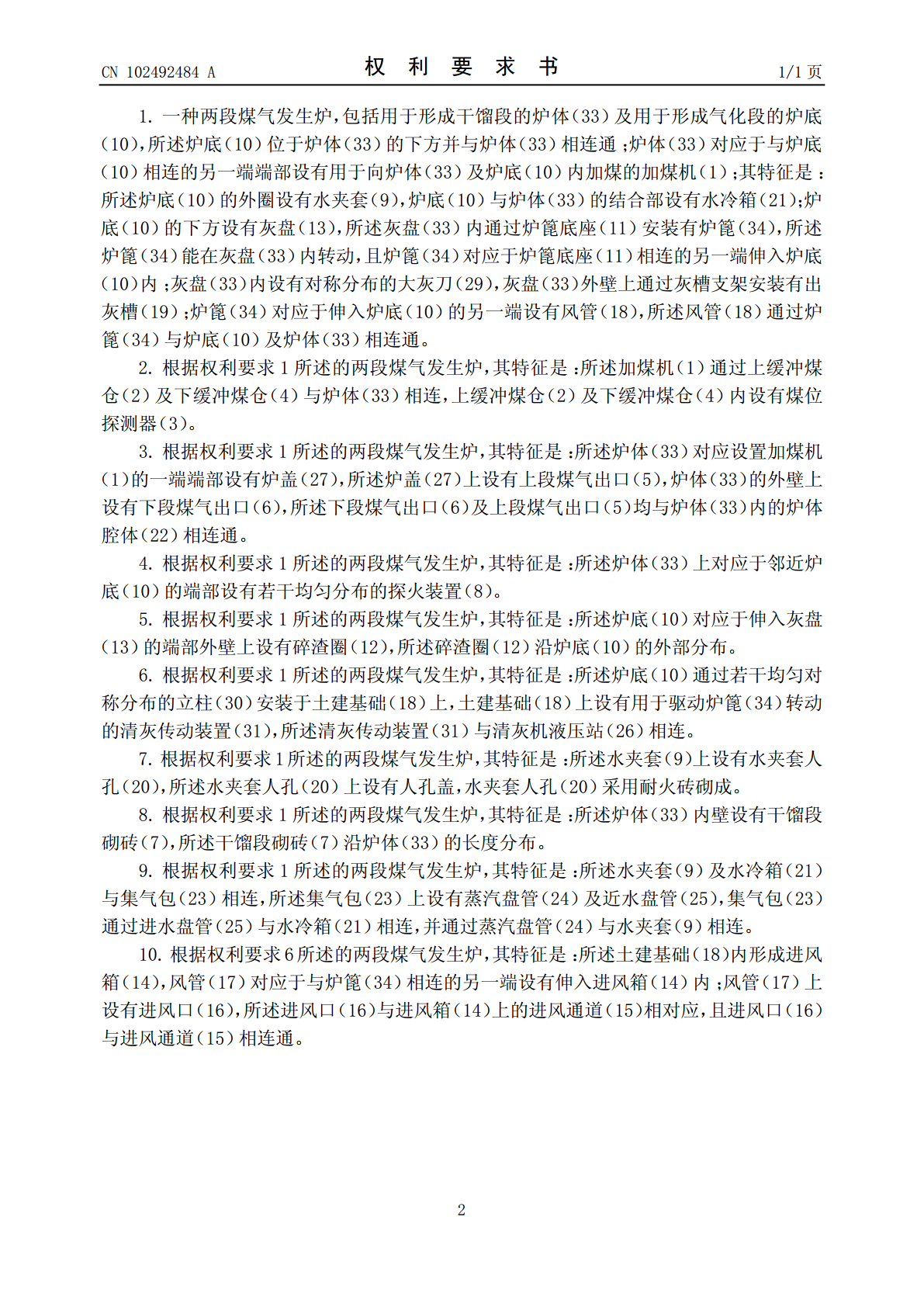

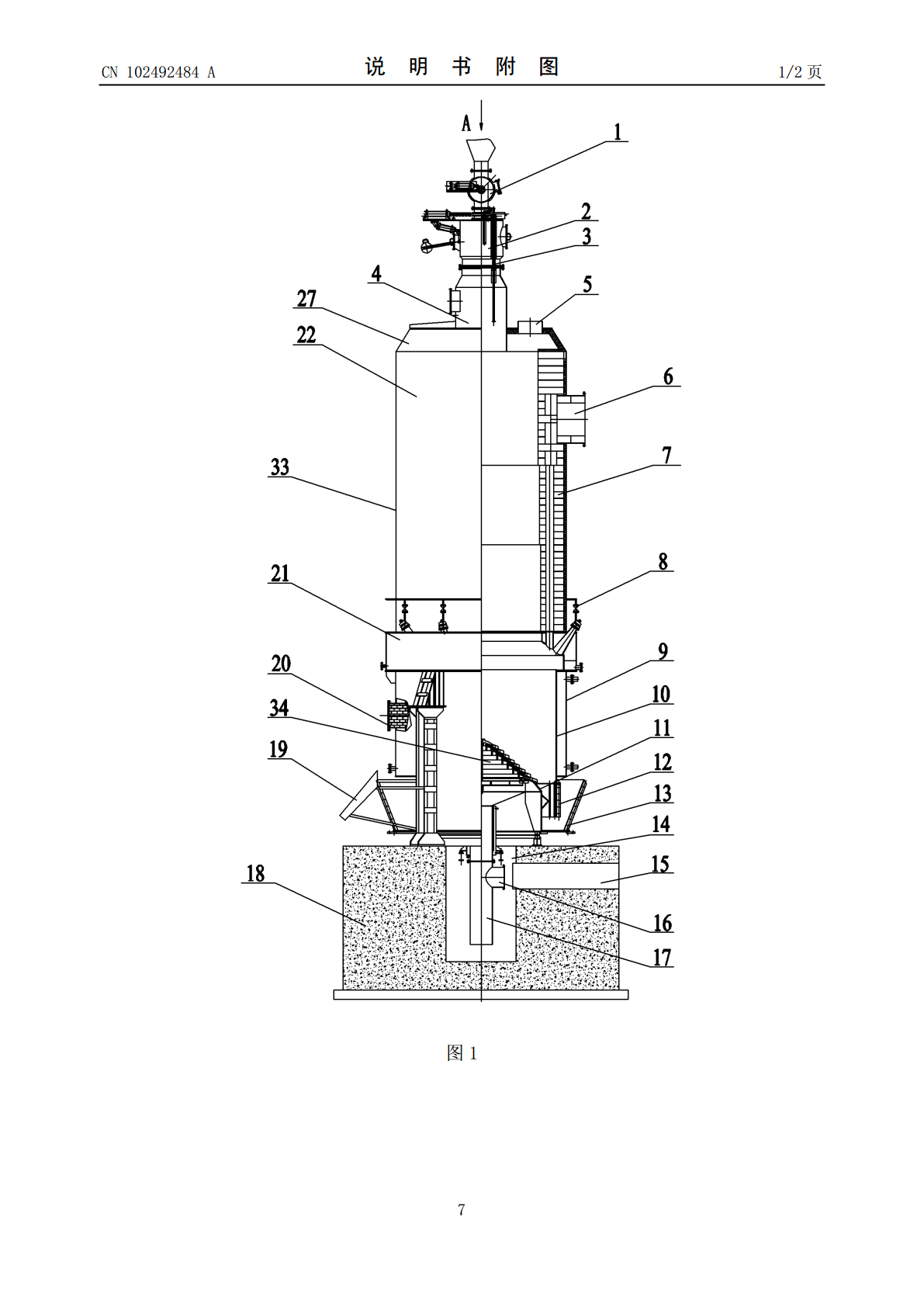

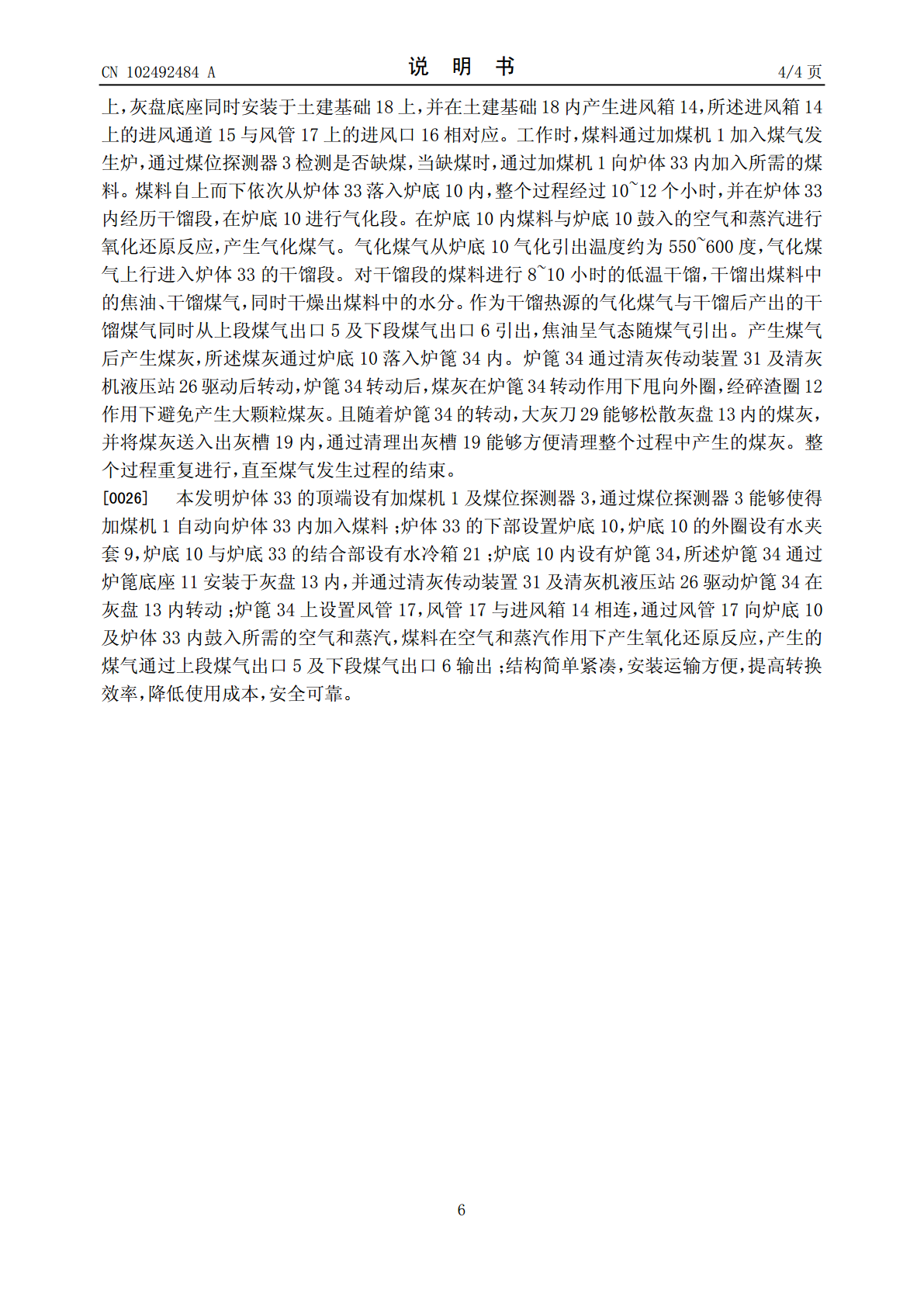

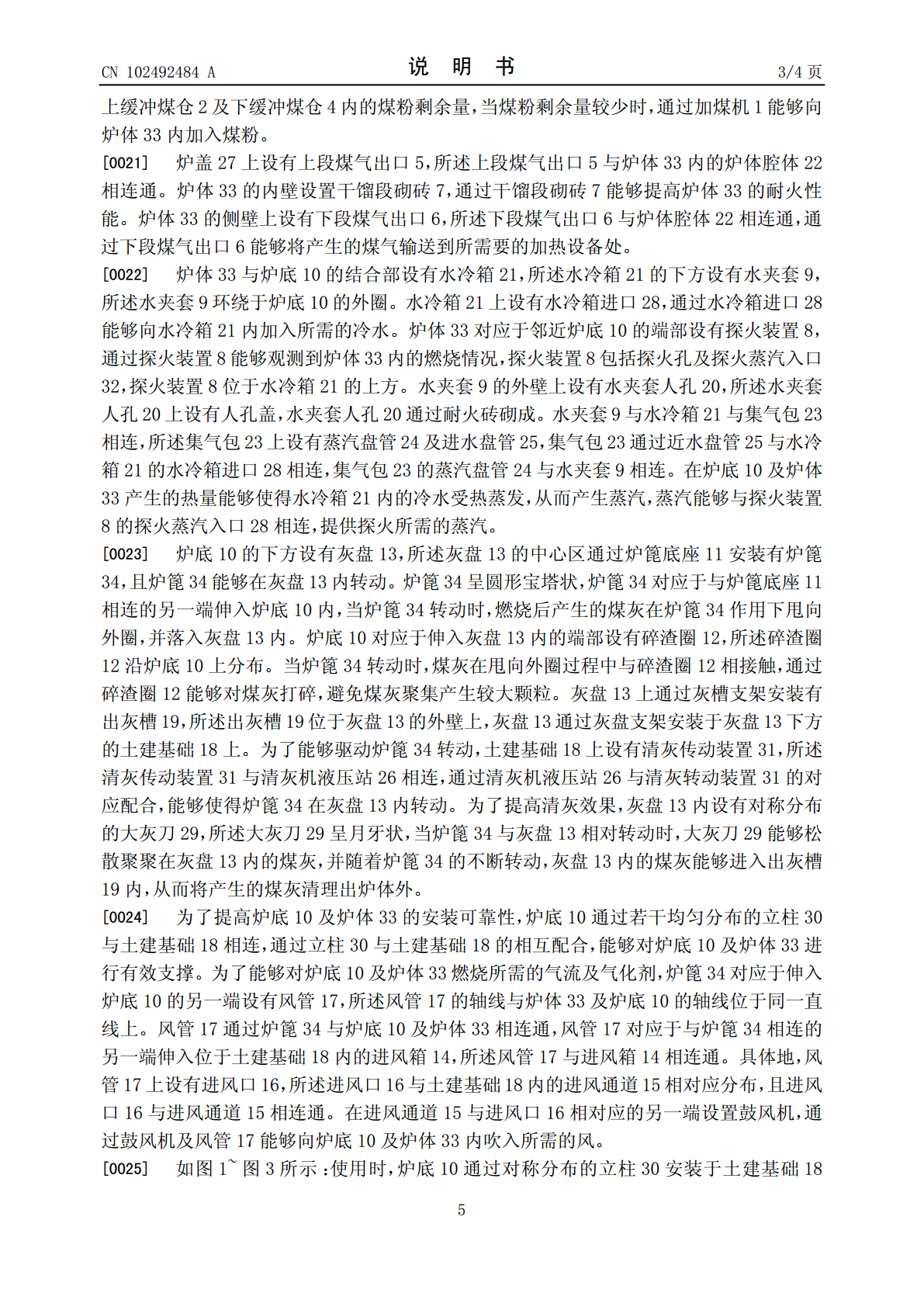

(19)中华人民共和国国家知识产权局*CN102492484A*(12)发明专利申请(10)申请公布号CN102492484A(43)申请公布日2012.06.13(21)申请号201110356642.1C10J3/76(2006.01)(22)申请日2011.11.11(71)申请人无锡市莱达热工工程有限公司地址214142江苏省无锡市新区硕放工业园(72)发明人俞雪峰曹文明俞凯吴敏峰(74)专利代理机构无锡市大为专利商标事务所32104代理人曹祖良(51)Int.Cl.C10J3/60(2006.01)C10J3/20(2006.01)C10J3/30(2006.01)C10J3/34(2006.01)C10J3/72(2006.01)权利要求书权利要求书1页1页说明书说明书44页页附图附图22页(54)发明名称两段煤气发生炉(57)摘要本发明涉及一种两段煤气发生炉，其包括用于形成干馏段的炉体及用于形成气化段的炉底，所述炉底位于炉体的下方并与炉体相连通；炉体对应于与炉底相连的另一端端部设有用于向炉体及炉底内加煤的加煤机；所述炉底的外圈设有水夹套，炉底与炉体的结合部设有水冷箱；炉底的下方设有灰盘，所述灰盘内通过炉篦底座安装有炉篦，所述炉篦能在灰盘内转动，且炉篦对应于炉篦底座相连的另一端伸入炉底内；灰盘内设有对称分布的大灰刀，灰盘外壁上通过灰槽支架安装有出灰槽；炉篦对应于伸入炉底的另一端设有风管，所述风管通过炉篦与炉底及炉体相连通。本发明结构简单紧凑，安装运输方便，提高转换效率，降低使用成本，安全可靠。CN102498ACN102492484A权利要求书1/1页1.一种两段煤气发生炉，包括用于形成干馏段的炉体（33）及用于形成气化段的炉底（10），所述炉底（10）位于炉体（33）的下方并与炉体（33）相连通；炉体（33）对应于与炉底（10）相连的另一端端部设有用于向炉体（33）及炉底（10）内加煤的加煤机（1）；其特征是：所述炉底（10）的外圈设有水夹套（9），炉底（10）与炉体（33）的结合部设有水冷箱（21）；炉底（10）的下方设有灰盘（13），所述灰盘（33）内通过炉篦底座（11）安装有炉篦（34），所述炉篦（34）能在灰盘（33）内转动，且炉篦（34）对应于炉篦底座（11）相连的另一端伸入炉底（10）内；灰盘（33）内设有对称分布的大灰刀（29），灰盘（33）外壁上通过灰槽支架安装有出灰槽（19）；炉篦（34）对应于伸入炉底（10）的另一端设有风管（18），所述风管（18）通过炉篦（34）与炉底（10）及炉体（33）相连通。2.根据权利要求1所述的两段煤气发生炉，其特征是：所述加煤机（1）通过上缓冲煤仓（2）及下缓冲煤仓（4）与炉体（33）相连，上缓冲煤仓（2）及下缓冲煤仓（4）内设有煤位探测器（3）。3.根据权利要求1所述的两段煤气发生炉，其特征是：所述炉体（33）对应设置加煤机（1）的一端端部设有炉盖（27），所述炉盖（27）上设有上段煤气出口（5），炉体（33）的外壁上设有下段煤气出口（6），所述下段煤气出口（6）及上段煤气出口（5）均与炉体（33）内的炉体腔体（22）相连通。4.根据权利要求1所述的两段煤气发生炉，其特征是：所述炉体（33）上对应于邻近炉底（10）的端部设有若干均匀分布的探火装置（8）。5.根据权利要求1所述的两段煤气发生炉，其特征是：所述炉底（10）对应于伸入灰盘（13）的端部外壁上设有碎渣圈（12），所述碎渣圈（12）沿炉底（10）的外部分布。6.根据权利要求1所述的两段煤气发生炉，其特征是：所述炉底（10）通过若干均匀对称分布的立柱（30）安装于土建基础（18）上，土建基础（18）上设有用于驱动炉篦（34）转动的清灰传动装置（31），所述清灰传动装置（31）与清灰机液压站（26）相连。7.根据权利要求1所述的两段煤气发生炉，其特征是：所述水夹套（9）上设有水夹套人孔（20），所述水夹套人孔（20）上设有人孔盖，水夹套人孔（20）采用耐火砖砌成。8.根据权利要求1所述的两段煤气发生炉，其特征是：所述炉体（33）内壁设有干馏段砌砖（7），所述干馏段砌砖（7）沿炉体（33）的长度分布。9.根据权利要求1所述的两段煤气发生炉，其特征是：所述水夹套（9）及水冷箱（21）与集气包（23）相连，所述集气包（23）上设有蒸汽盘管（24）及近水盘管（25），集气包（23）通过进水盘管（25）与水冷箱（21）相连，并通过蒸汽盘管（24）与水夹套（9）相连。10.根据权利要求6所述的两段煤气发生炉，其特征是：所述土建基础（18）内形成进风箱（14），风管（17）对应于与炉篦（34）相连的另一端设有伸入进风箱（14）内；风管（17）上设有进风口（16），所述进风口（16）与进风箱（14）上的进风通道（15）相对
