用于锅炉、窑炉的节能煤粉研磨输送设备.pdf

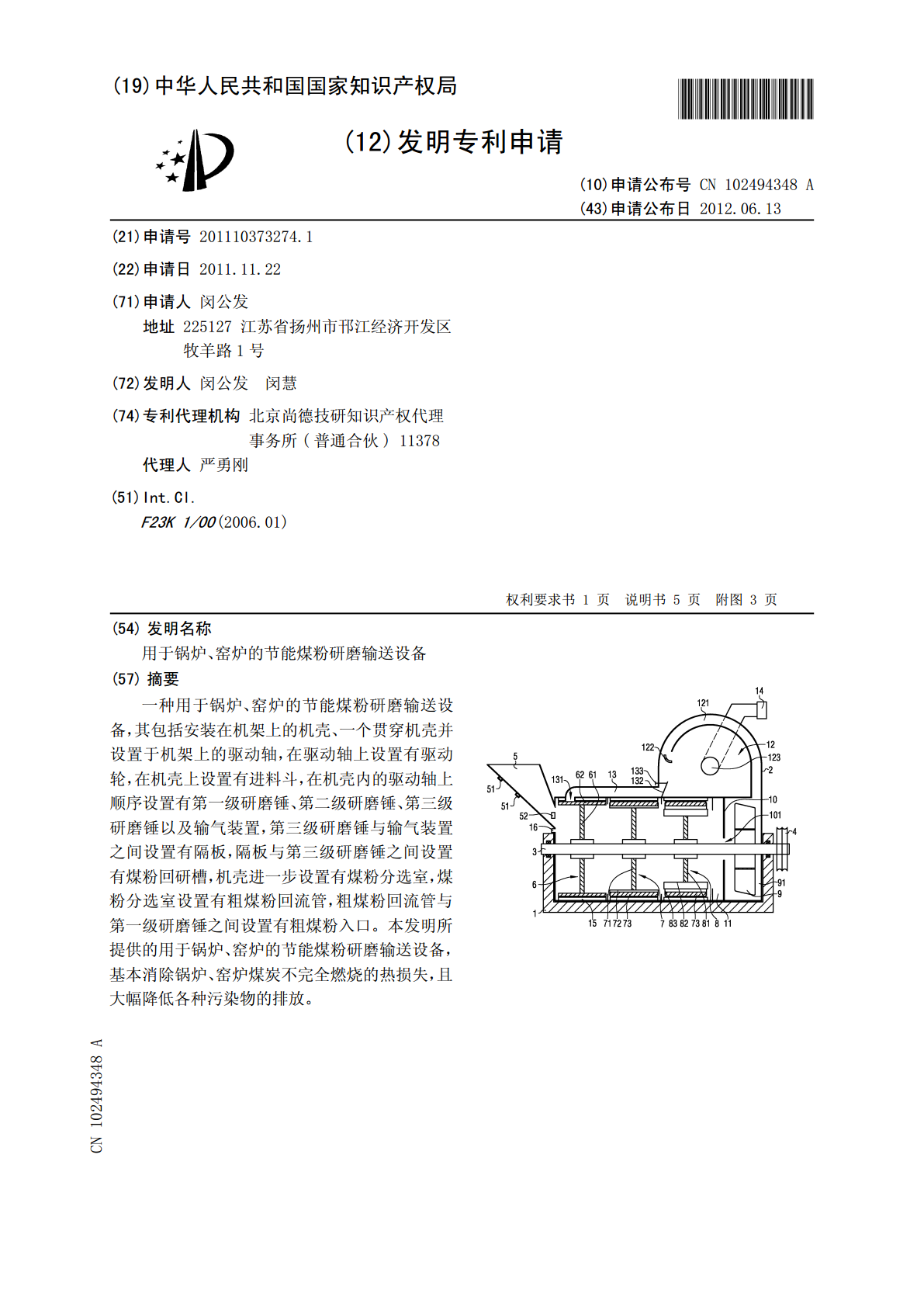

(19)中华人民共和国国家知识产权局*CN102494348A*(12)发明专利申请(10)申请公布号CN102494348A(43)申请公布日2012.06.13(21)申请号201110373274.1(22)申请日2011.11.22(71)申请人闵公发地址225127江苏省扬州市邗江经济开发区牧羊路1号(72)发明人闵公发闵慧(74)专利代理机构北京尚德技研知识产权代理事务所(普通合伙)11378代理人严勇刚(51)Int.Cl.F23K1/00(2006.01)权利要求书权利要求书1页1页说明书说明书55页页附图附图33页(54)发明名称用于锅炉、窑炉的节能煤粉研磨输送设备(57)摘要一种用于锅炉、窑炉的节能煤粉研磨输送设备，其包括安装在机架上的机壳、一个贯穿机壳并设置于机架上的驱动轴，在驱动轴上设置有驱动轮，在机壳上设置有进料斗，在机壳内的驱动轴上顺序设置有第一级研磨锤、第二级研磨锤、第三级研磨锤以及输气装置，第三级研磨锤与输气装置之间设置有隔板，隔板与第三级研磨锤之间设置有煤粉回研槽，机壳进一步设置有煤粉分选室，煤粉分选室设置有粗煤粉回流管，粗煤粉回流管与第一级研磨锤之间设置有粗煤粉入口。本发明所提供的用于锅炉、窑炉的节能煤粉研磨输送设备，基本消除锅炉、窑炉煤炭不完全燃烧的热损失，且大幅降低各种污染物的排放。CN1024938ACN102494348A权利要求书1/1页1.一种用于锅炉、窑炉的节能煤粉研磨输送设备，其包括安装在机架上的机壳、一个贯穿所述机壳并设置于机架上的驱动轴，在所述驱动轴上设置有驱动轮，在所述机壳上设置有进料斗，在所述机壳内的所述驱动轴上顺序设置有第一级研磨锤、第二级研磨锤、第三级研磨锤以及输气装置，其特征在于，所述第三级研磨锤与所述输气装置之间设置有隔板，所述隔板与所述第三级研磨锤之间设置有煤粉回研槽，所述机壳进一步设置有煤粉分选室，所述煤粉分选室与所述输气装置之间通过弧形的分选室通道连接，所述分选室通道的出口处设置有分离隔板，所述煤粉分选室与所述第一级研磨锤之间设置有粗煤粉回流管，所述粗煤粉回流管与所述第一级研磨锤之间设置有粗煤粉入口，所述煤粉分选室包括一个煤粉出口，所述煤粉出口连接有一个煤粉控制装置。2.根据权利要求1所述的用于锅炉、窑炉的节能煤粉研磨输送设备，其特征在于，所述粗煤粉回流管靠近所述煤粉分选室一侧设置有调节板以及与所述调节板连接的调节螺杆。3.根据权利要求1所述的用于锅炉、窑炉的节能煤粉研磨输送设备，其特征在于，所述第一级研磨锤包括固定连接于所述驱动轴上的第一锤身以及固定连接在所述第一锤身外侧的矩形锤头；所述第二级研磨锤包括固定连接于所述驱动轴上的第二锤身、固定连接在所述第二锤身外侧的锤头支撑架，以及与所述锤头支撑架可旋转连接的柱状四棱形锤头；所述第三级研磨锤包括固定连接于所述驱动轴上的第三锤身、固定连接在所述第三锤身外侧的锤头底座、与所述锤头底座可旋转连接的锤头支架，以及与所述锤头支架可旋转连接的柱状四棱形锤头。4.根据权利要求1所述的用于锅炉、窑炉的节能煤粉研磨输送设备，其特征在于，所述进料斗设置有除铁装置。5.根据权利要求1所述的用于锅炉、窑炉的节能煤粉研磨输送设备，其特征在于，所述进料斗设置有供煤控制装置。6.根据权利要求1所述的用于锅炉、窑炉的节能煤粉研磨输送设备，其特征在于，所述机壳在靠近所述进料斗一侧设置有进风控制装置。2CN102494348A说明书1/5页用于锅炉、窑炉的节能煤粉研磨输送设备技术领域[0001]本发明涉及一种煤粉研磨输送设备。背景技术[0002]在为锅炉、窑炉燃料加工的设备中，传统的风扇磨煤机结构为：在粗粉分离器下部的蜗壳状护甲内，仅装有一组叶轮及冲击板，当原煤计入风扇磨煤机后，电动机带动高速旋转的叶轮与冲击板之间碰撞，将煤磨细，依靠叶轮自身产生的风压经煤粉气流出口进入炉内，叶轮既要起到磨煤的作用，又要起到产生风压的作用，所以磨损严重，使用寿命短，又由于只有一级叶轮对煤进行粉碎加工，所以磨煤效率低，煤粉质量也难以控制。[0003]中国专利ZL200710109885.9公开了一种离心式复合磨煤喷粉机，其设置有三组直径不同的飞锤体来对煤块进行研磨，但其对于研磨过程中经过三级飞锤体研磨后仍未达到标准的煤粉不能进一步进行处理，这样就可能造成研磨后的煤粉依然存在燃烧不充分的问题，降低了煤粉的使用效率。发明内容[0004]本发明提供了一种用于锅炉、窑炉的节能煤粉研磨输送设备，该设备可减少或避免前面所提到的问题。[0005]为解决上述问题，本发明提出了一种用于锅炉、窑炉的节能煤粉研磨输送设备，其包括安装在机架上的机壳、一个贯穿所述机壳并设置于机架上的驱动轴，在所述驱动轴上设置有驱动轮，在所述机壳上设置有进料斗，在所述机壳内的所述驱动轴上顺序设置有第一级
