一种用于电站锅炉、窑炉的煤粉点火设备.pdf

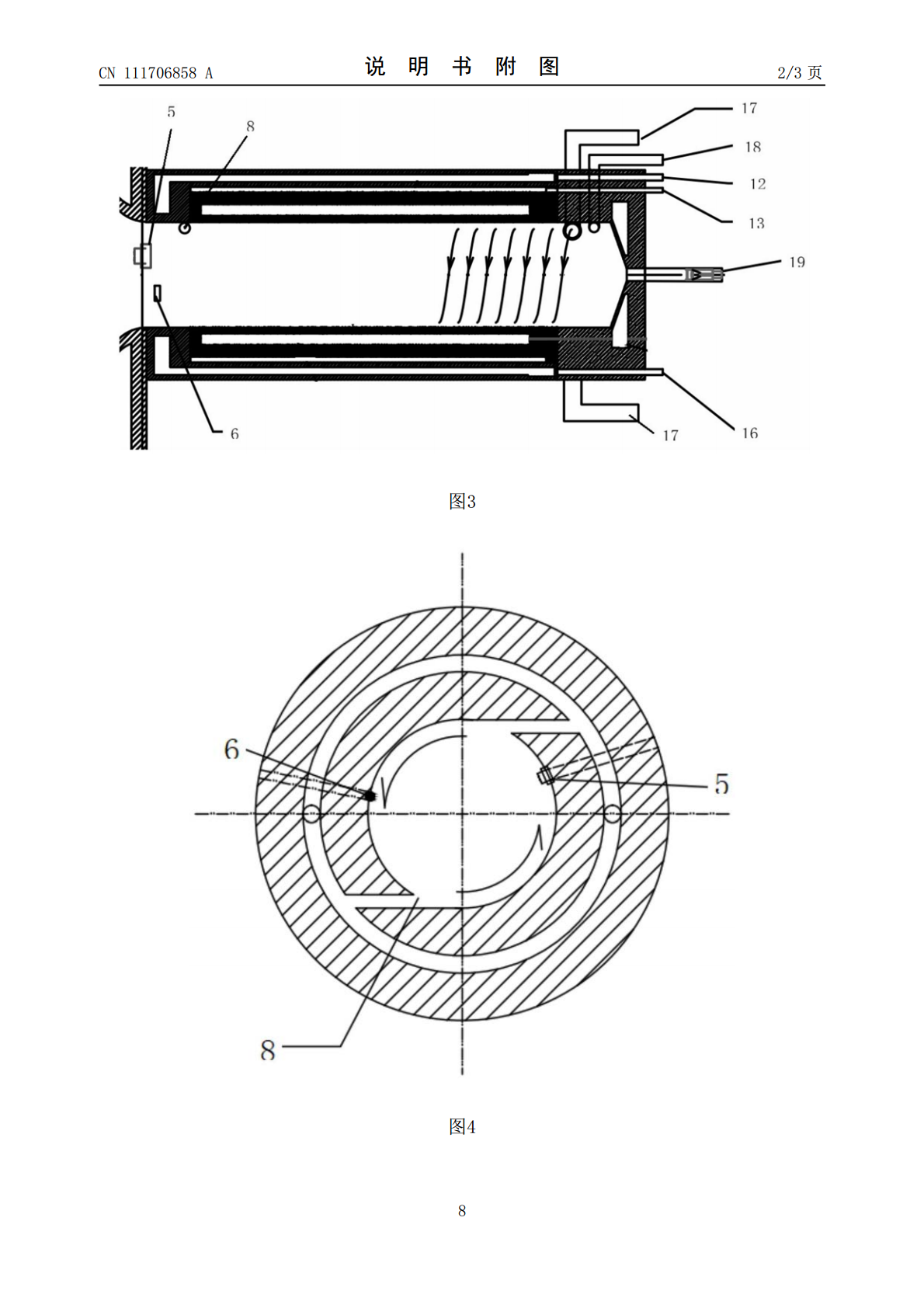

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111706858A(43)申请公布日2020.09.25(21)申请号202010723441.X(22)申请日2020.07.24(71)申请人李心鹏地址150000黑龙江省哈尔滨市南岗区哈双路216号8号楼5单元401(72)发明人李心鹏李中铭(74)专利代理机构北京神州信德知识产权代理事务所(普通合伙)11814代理人刘真(51)Int.Cl.F23D1/02(2006.01)F23Q3/00(2006.01)F23K1/04(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种用于电站锅炉、窑炉的煤粉点火设备(57)摘要本发明涉及一种用于电站锅炉、窑炉的煤粉点火设备，包括有火焰均流罩、拉法尔喷管、第一点火装置和第二点火装置，所述第一点火装置和第二点火装置均为圆管状结构，本发明还包括有加热层、空气冷却层和水冷层，本发明还包括电火花发生电极，所述电火花发生电极设置在所述圆管状结构的出管口处。本发明能避免出现在点火初期产生爆燃的现象，提高煤粉的气化率。CN111706858ACN111706858A权利要求书1/1页1.一种用于电站锅炉、窑炉的煤粉点火设备，其特征在于所述煤粉点火设备包括有火焰均流罩、拉法尔喷管、第一点火装置和第二点火装置，所述第一点火装置和第二点火装置均为圆管状结构，所述第一点火装置的入管口与所述第二点火装置的出管口连通，所述第二点火装置的入管口密封，所述第一点火装置的出管口与所述拉法尔喷管连通，所述火焰均流罩设置在所述拉法尔喷管的喷管口上；所述煤粉点火设备还包括有加热层、空气冷却层和水冷层，所述加热层、空气冷却层、水冷层从内至外依序设置在圆管状结构的管壁上，所述空气冷却层的出口与所述圆管状结构的出管口连通；所述煤粉点火设备还包括电火花发生电极，所述电火花发生电极设置在所述圆管状结构的出管口处；所述圆管状结构的后端对称设有两煤粉混合喷口，所述煤粉混合喷口的喷出方向与所述圆管状结构的内壁的圆截面相切；所述第二点火装置上设有进气通道，所述进气通道与所述第二点火装置的管内连通。2.根据权利要求1所述的一种用于电站锅炉、窑炉的煤粉点火设备，其特征在于所述加热层包括耐热陶瓷圆筒和螺旋式电加热管，所述耐热陶瓷圆筒为内外双层结构，所述内外双层结构的耐热陶瓷圆筒筒壁形成加热腔体，所述螺旋式电加热管设置在所述加热腔体内。3.根据权利要求2所述的一种用于电站锅炉、窑炉的煤粉点火设备，其特征在于所述水冷层包括耐热不锈钢圆筒，所述耐热不锈钢圆筒套设在所述耐热陶瓷圆筒上，所述耐热不锈钢圆筒与所述耐热陶瓷圆筒之间的空隙形成进气腔，所述进气腔设有进风口和出风口，所述进风口与所述圆管状结构的入管口相邻，所述出风口与所述圆管状结构的出管口相邻，所述空气冷却层为所述进气腔。4.根据权利要求3所述的一种用于电站锅炉、窑炉的煤粉点火设备，其特征在于所述耐热不锈钢圆筒的筒壁设有水冷腔，所述耐热不锈钢圆筒的顶端设有进水口，所述耐热不锈钢圆筒的底端设有出水口，所述水冷腔与所述进水口、出水口连通。5.根据权利要求4所述的一种用于电站锅炉、窑炉的煤粉点火设备，其特征在于所述煤粉点火设备还包括控制模块和信号采集模块，所述控制模块的采集端与所述信号采集模块的数据端连接，所述控制模块可以为DDC控制器或者PLC控制器。2CN111706858A说明书1/4页一种用于电站锅炉、窑炉的煤粉点火设备技术领域[0001]本发明涉及点火设备技术领域，尤指一种用于电站锅炉、窑炉的煤粉点火设备。背景技术[0002]新建大型发电锅炉运行初期需要煤粉等离子点火，锅炉检修和停止运行后再启动运行也需要煤粉等离子点火。[0003]现有的煤粉等离子点火设备虽然节省了柴油，降低了运行成本；但是系统设备复杂，在点火中等离子设备的阴极需要更换才能完成点火过程。[0004]而且，在煤粉等离子设备点火初期还可能产生爆燃，进入炉膛的烟尘中，含有不完全燃烧的可燃性气体和没有完全气化的煤粉；存在煤粉利用率低等缺陷。[0005]经检索，专利号为CN201220120518.5，公开了一种具有旋流均流功能的回转窑炉煤粉等离子点火装置；所述装置由连接法兰、均流器外管、等离子电弧发生器、等离子电弧辐射区和等离子热裂化反应燃烧器组成，在等离子热裂化反应燃烧器进煤粉段均布加装8-16片煤粉旋流均流叶片；[0006]然而，该装置结构简陋，没有加长火焰喷出距离的装置，火焰喷出距离有限；[0007]同时，该装置没有设加热装置，该装置中的煤粉没有先加热而直接点燃，无法让煤粉充分的气化燃烧，而且容易使装置内积灰。[0008]另外，还检索到专利号为200910014106.6，该专利公开了一种电弧等离子体发生器的阳极以及电弧等离子体
