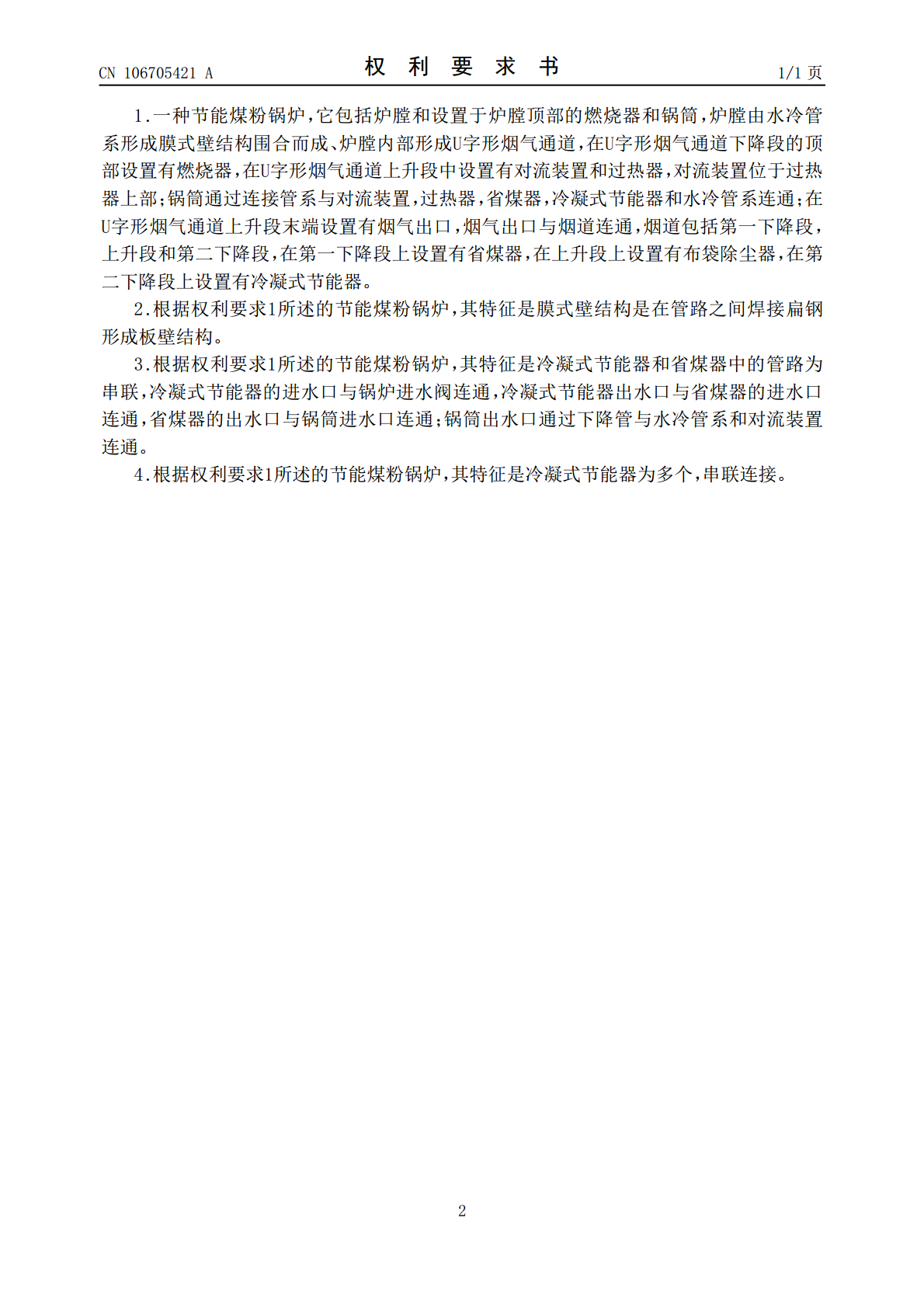

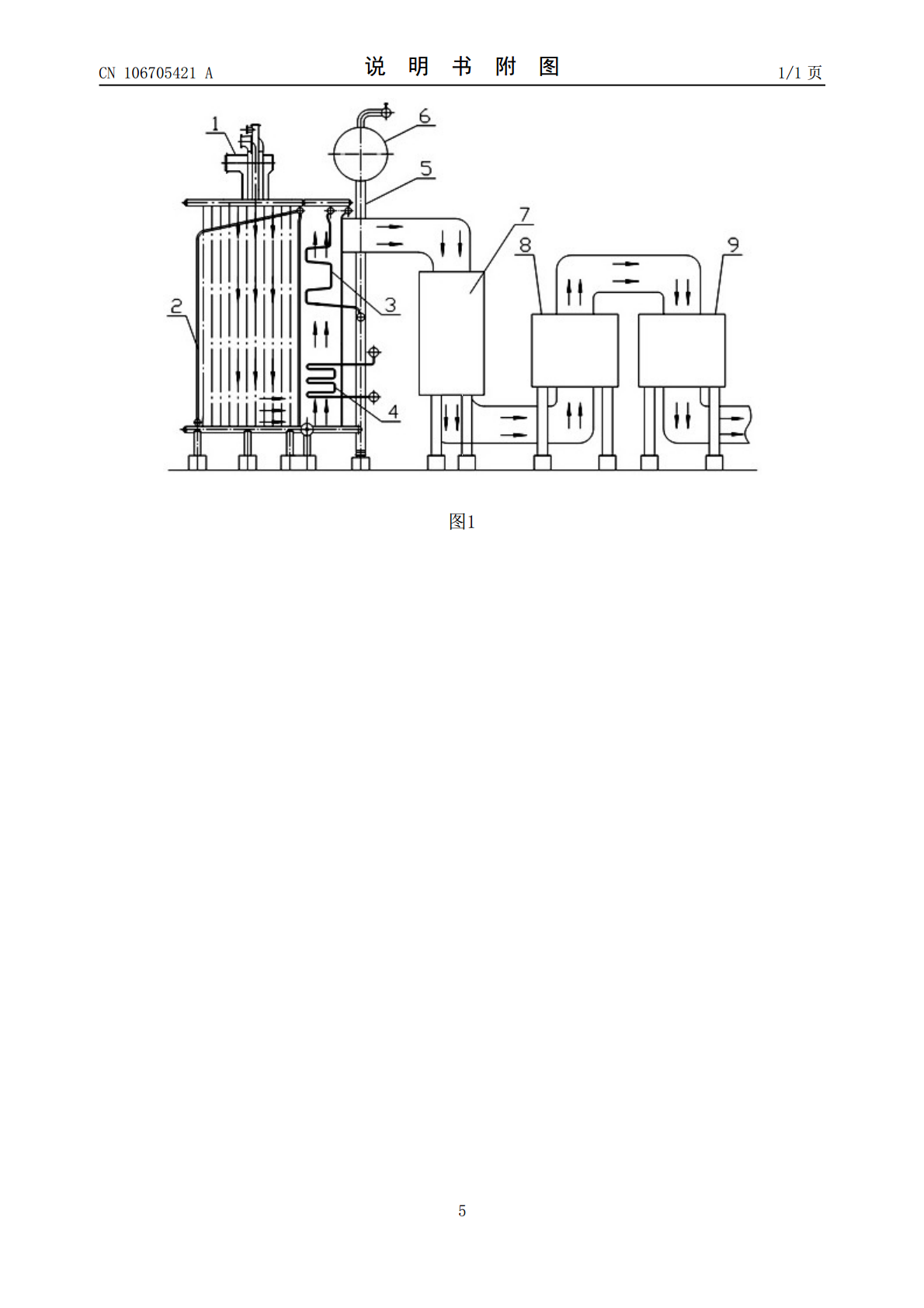

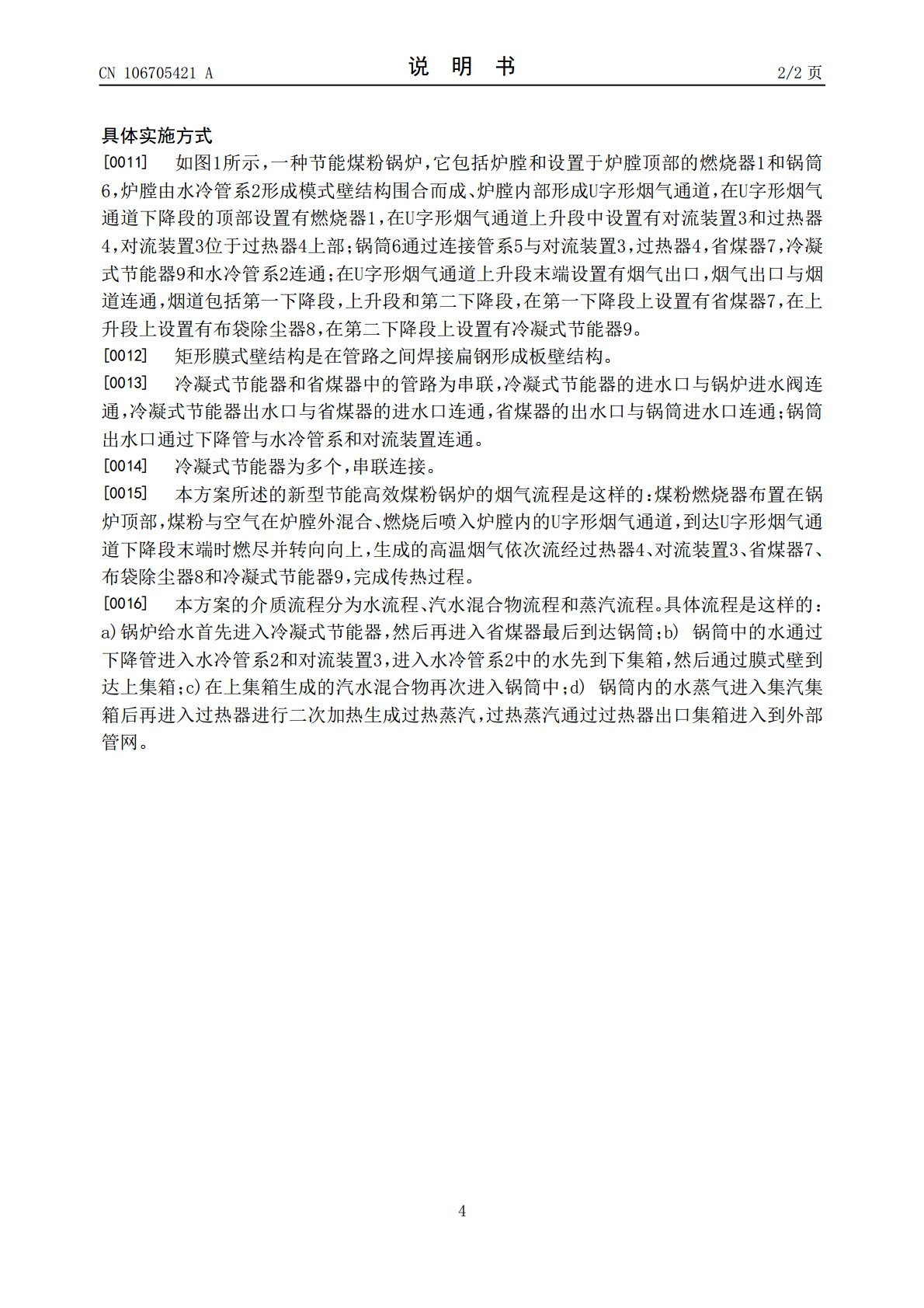

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106705421A(43)申请公布日2017.05.24(21)申请号201611228903.0(22)申请日2016.12.27(71)申请人泰山集团股份有限公司地址271025山东省泰安市泰山区高新技术产业开发区长城路中段北天门大街1169号(72)发明人汤庆现李玉华朱树起牛俊(74)专利代理机构济南舜源专利事务所有限公司37205代理人曲志波(51)Int.Cl.F24H1/24(2006.01)F22D1/00(2006.01)F23J15/02(2006.01)F23J15/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称节能煤粉锅炉(57)摘要一种节能煤粉锅炉，它包括炉膛和设置于炉膛顶部的燃烧器和锅筒，炉膛由水冷管系形成模式壁结构围合而成、炉膛内部形成U字形烟气通道，在U字形烟气通道下降段的顶部设置有燃烧器，在U字形烟气通道上升段中设置有对流装置和过热器，对流装置位于过热器上部；锅筒通过连接管系与对流装置，过热器，省煤器，冷凝式节能器和水冷管系连通；在U字形烟气通道上升段末端设置有烟气出口，烟气出口与烟道连通，烟道包括第一下降段，上升段和第二下降段，在第一下降段上设置有省煤器，在上升段上设置有布袋除尘器，在第二下降段上设置有冷凝式节能器。本方案经过实际测试发现可将现有煤粉锅炉的热效率提高3%～5%，明显减少了能源浪费和环境污染。CN106705421ACN106705421A权利要求书1/1页1.一种节能煤粉锅炉，它包括炉膛和设置于炉膛顶部的燃烧器和锅筒，炉膛由水冷管系形成膜式壁结构围合而成、炉膛内部形成U字形烟气通道，在U字形烟气通道下降段的顶部设置有燃烧器，在U字形烟气通道上升段中设置有对流装置和过热器，对流装置位于过热器上部；锅筒通过连接管系与对流装置，过热器，省煤器，冷凝式节能器和水冷管系连通；在U字形烟气通道上升段末端设置有烟气出口，烟气出口与烟道连通，烟道包括第一下降段，上升段和第二下降段，在第一下降段上设置有省煤器，在上升段上设置有布袋除尘器，在第二下降段上设置有冷凝式节能器。2.根据权利要求1所述的节能煤粉锅炉，其特征是膜式壁结构是在管路之间焊接扁钢形成板壁结构。3.根据权利要求1所述的节能煤粉锅炉，其特征是冷凝式节能器和省煤器中的管路为串联，冷凝式节能器的进水口与锅炉进水阀连通，冷凝式节能器出水口与省煤器的进水口连通，省煤器的出水口与锅筒进水口连通；锅筒出水口通过下降管与水冷管系和对流装置连通。4.根据权利要求1所述的节能煤粉锅炉，其特征是冷凝式节能器为多个，串联连接。2CN106705421A说明书1/2页节能煤粉锅炉技术领域[0001]本方案涉及工业锅炉领域，具体涉及一种节能煤粉锅炉。背景技术[0002]煤粉锅炉是一种以燃烧煤粉或以煤粉为主同时掺杂其它燃料的锅炉设备。燃料的特殊性注定它与传统的燃煤锅炉或燃气锅炉有着显著的区别。其中最主要的区别之一就是它燃烧产物中即高温烟气中携带了大量的粉尘颗粒。这种高温烟气中带有大量粉尘的情况是燃煤、燃气锅炉所不曾遇到的，因此煤粉锅炉必须要配置高效除尘器以避免产生严重的环境污染。为达到要求日益严格的环保排放标准，现有煤粉锅炉全部配置布袋除尘器，在布袋除尘器后再布置静电除尘器。因为布袋除尘器工作温度是有要求的，一般工作温度为100～190℃，因此它限制了现有煤粉锅炉的排烟温度，影响了锅炉的热效率，进而导致能源浪费。发明内容[0003]本方案的目的是提出一种节能煤粉锅炉。[0004]为实现上述目的，本方案一种节能煤粉锅炉，它包括炉膛和设置于炉膛顶部的燃烧器和锅筒，炉膛由水冷管系形成模式壁结构围合而成、炉膛内部形成U字形烟气通道，在U字形烟气通道下降段的顶部设置有燃烧器，在U字形烟气通道上升段中设置有对流装置和过热器，对流装置位于过热器上部；锅筒通过连接管系与对流装置，过热器，省煤器，冷凝式节能器和水冷管系连通；在U字形烟气通道上升段末端设置有烟气出口，烟气出口与烟道连通，烟道包括第一下降段，上升段和第二下降段，在第一下降段上设置有省煤器，在上升段上设置有布袋除尘器，在第二下降段上设置有冷凝式节能器。[0005]本方案的具体特点还有，膜式壁结构是在管路之间焊接扁钢形成板壁结构。[0006]冷凝式节能器和省煤器中的管路为串联，冷凝式节能器的进水口与锅炉进水阀连通，冷凝式节能器出水口与省煤器的进水口连通，省煤器的出水口与锅筒进水口连通；锅筒出水口通过下降管与水冷管系和对流装置连通。[0007]冷凝式节能器为多个，串联连接。[0008]本方案的有益效果是：本方案相比传统煤粉锅炉既充分利用了低温烟气，又不影响除尘系统正常工作。本新型锅炉系统经过实际测试发现可将现有煤粉锅炉
