一种热风炉系统及利用该系统提高热风温度的方法.pdf

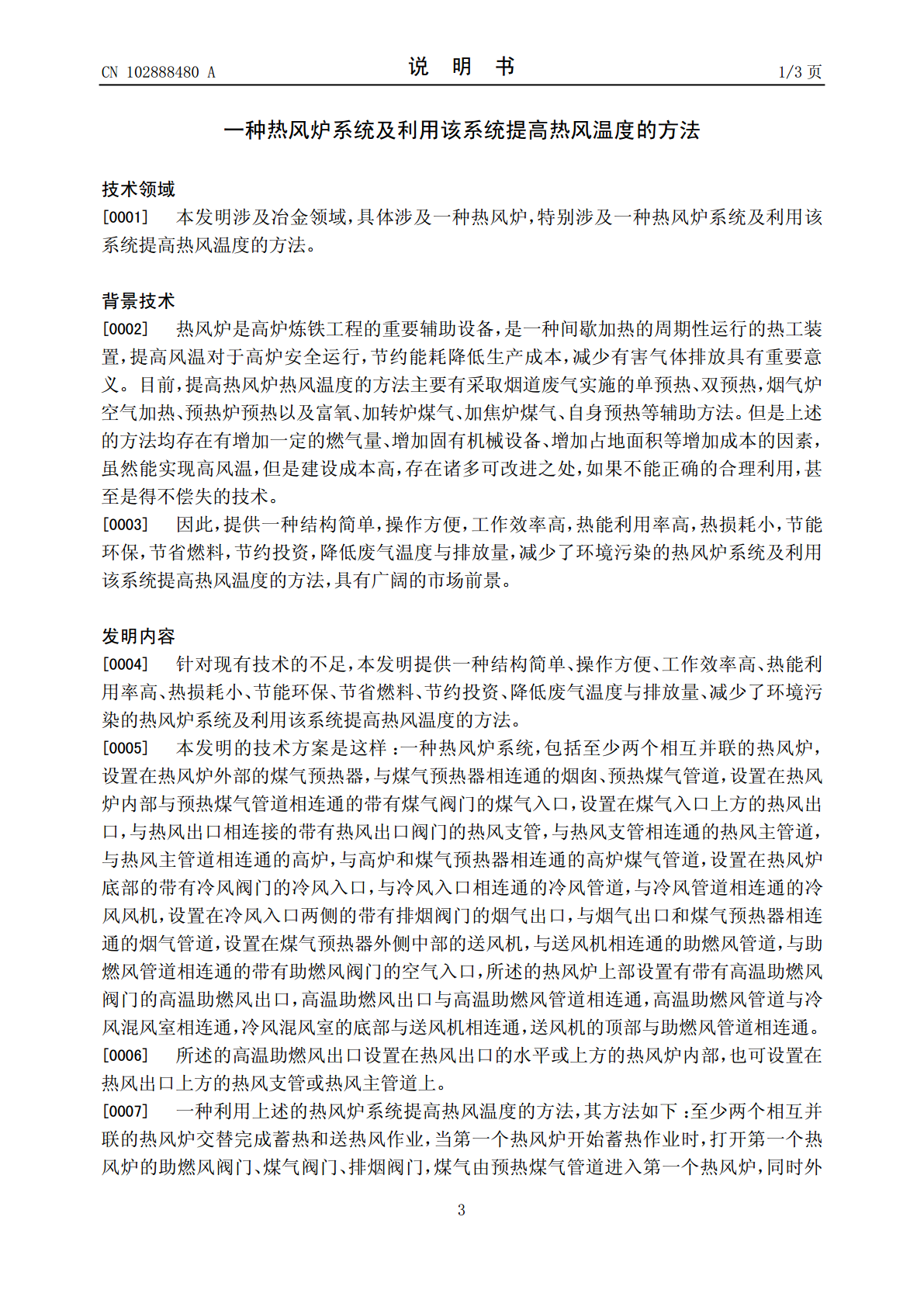

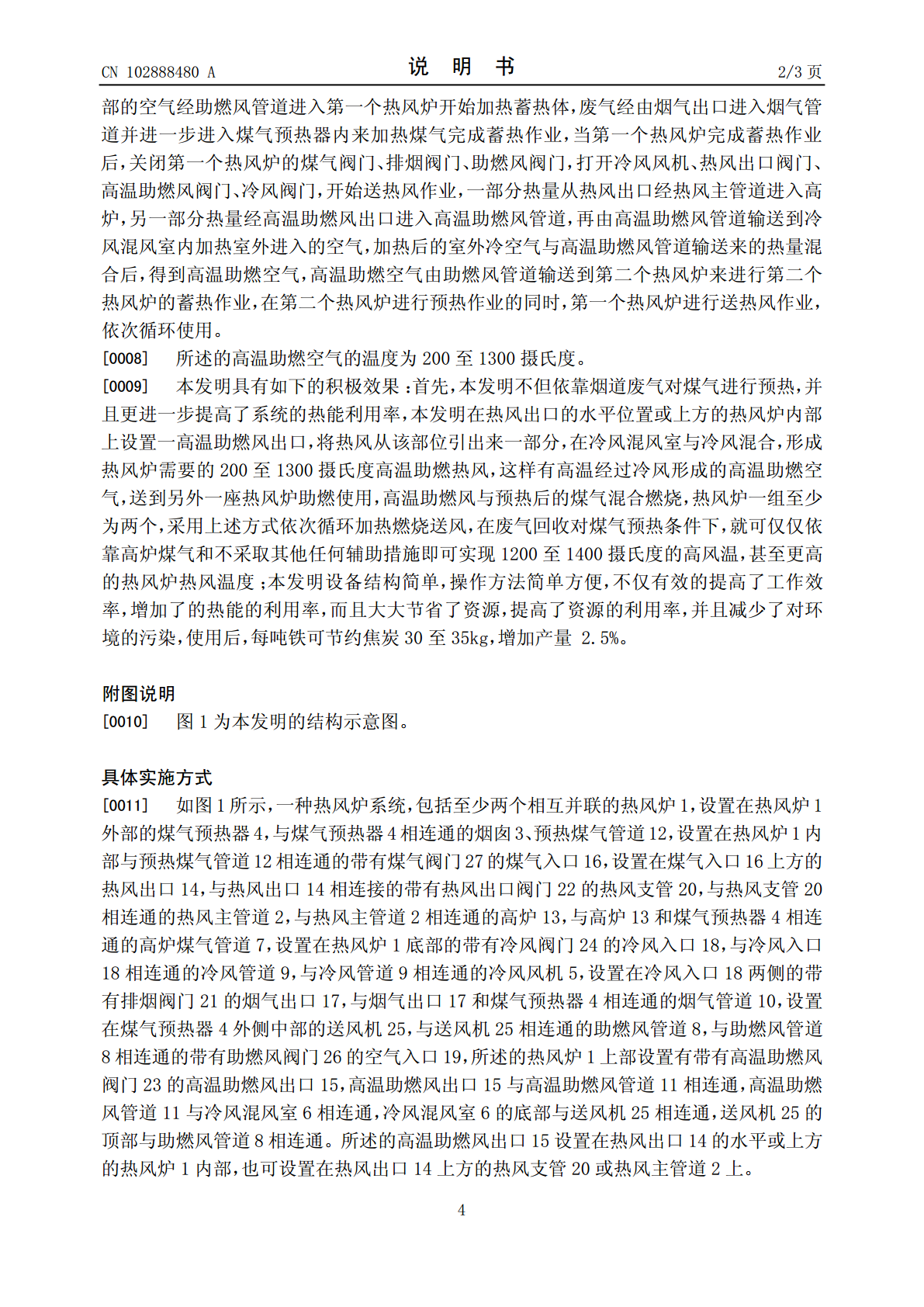

(19)中华人民共和国国家知识产权局*CN102888480A*(12)发明专利申请(10)申请公布号CN102888480A(43)申请公布日2013.01.23(21)申请号201210420112.3(22)申请日2012.10.29(71)申请人河南省豫兴热风炉工程技术有限公司地址450008河南省郑州市金水区226号楷林国际2303室(72)发明人刘世聚刘东崔方辉范剑超(74)专利代理机构郑州科维专利代理有限公司41102代理人缪风举(51)Int.Cl.C21B9/00(2006.01)权利要求书权利要求书1页1页说明书说明书33页页附图附图11页(54)发明名称一种热风炉系统及利用该系统提高热风温度的方法(57)摘要本发明涉及一种热风炉系统及利用该系统提高热风温度的方法，热风炉上部设置有带有高温助燃风阀门的高温助燃风出口，高温助燃风出口与高温助燃风管道相连通，高温助燃风管道与冷风混风室相连通，冷风混风室的底部与送风机相连通，送风机的顶部与助燃风管道相连通；废气回收对煤气预热条件下，就可仅仅依靠高炉煤气和不采取其他任何辅助措施即可实现1200至1400摄氏度的高风温，甚至更高的热风炉热风温度；本发明设备结构简单，操作方法简单方便，不仅有效的提高了工作效率，增加了的热能的利用率，而且大大节省了资源，提高了资源的利用率，并且减少了对环境的污染，每吨铁可节约焦炭30至35kg，增加产量2.5%。CN10284ACN102888480A权利要求书1/1页1.一种热风炉系统，包括至少两个相互并联的热风炉（1），设置在热风炉（1）外部的煤气预热器（4），与煤气预热器（4）相连通的烟囱（3）、预热煤气管道（12），设置在热风炉（1）内部与预热煤气管道（12）相连通的带有煤气阀门（27）的煤气入口（16），设置在煤气入口（16）上方的热风出口（14），与热风出口（14）相连接的带有热风出口阀门（22）的热风支管（20），与热风支管（20）相连通的热风主管道（2），与热风主管道（2）相连通的高炉（13），与高炉（13）和煤气预热器（4）相连通的高炉煤气管道（7），设置在热风炉（1）底部的带有冷风阀门（24）的冷风入口（18），与冷风入口（18）相连通的冷风管道（9），与冷风管道（9）相连通的冷风风机（5），设置在冷风入口（18）两侧的带有排烟阀门（21）的烟气出口（17），与烟气出口（17）和煤气预热器（4）相连通的烟气管道（10），设置在煤气预热器（4）外侧中部的送风机（25），与送风机（25）相连通的助燃风管道（8），与助燃风管道（8）相连通的带有助燃风阀门（26）的空气入口（19），其特征在于：所述的热风炉（1）上部设置有带有高温助燃风阀门（23）的高温助燃风出口（15），高温助燃风出口（15）与高温助燃风管道（11）相连通，高温助燃风管道（11）与冷风混风室（6）相连通，冷风混风室（6）的底部与送风机（25）相连通，送风机（25）的顶部与助燃风管道（8）相连通。2.根据权利要求1所述的热风炉系统，其特征在于：所述的高温助燃风出口（15）设置在热风出口（14）的水平或上方的热风炉（1）内部，也可设置在热风出口（14）上方的热风支管（20）或热风主管道（2）上。3.一种利用权利要求1所述的热风炉系统提高热风温度的方法，其特征在于，其方法如下：至少两个相互并联的热风炉（1）交替完成蓄热和送热风作业，当第一个热风炉（1）开始蓄热作业时，打开第一个热风炉（1）的助燃风阀门（26）、煤气阀门（27）、排烟阀门（21），煤气由预热煤气管道（12）进入第一个热风炉（1），同时外部的空气经助燃风管道（8）进入第一个热风炉（1）开始加热蓄热体，废气经由烟气出口（17）进入烟气管道（10）并进一步进入煤气预热器（4）内来加热煤气完成蓄热作业，当第一个热风炉（1）完成蓄热作业后，关闭第一个热风炉（1）的煤气阀门（27）、排烟阀门（21）、助燃风阀门（26），打开冷风风机（5）、热风出口阀门（22）、高温助燃风阀门（23）、冷风阀门（24），开始送热风作业，一部分热量从热风出口（14）经热风主管道（2）进入高炉（13），另一部分热量经高温助燃风出口（15）进入高温助燃风管道（11），再由高温助燃风管道（11）输送到冷风混风室（6）内加热室外进入的空气，加热后的室外冷空气与高温助燃风管道（11）输送来的热量混合后，得到高温助燃空气，高温助燃空气由助燃风管道（8）输送到第二个热风炉（1）来进行第二个热风炉（1）的蓄热作业，在第二个热风炉（1）进行预热作业的同时，第一个热风炉进行送热风作业，依次循环使用。4.根据权利要求3所述的提高热风温度的方法，其特征在于：所述的高温助燃空气的温度为200至1300摄氏度。2CN102888480A说明书1/3页一种热风
