一种高炉用含碳球团.pdf

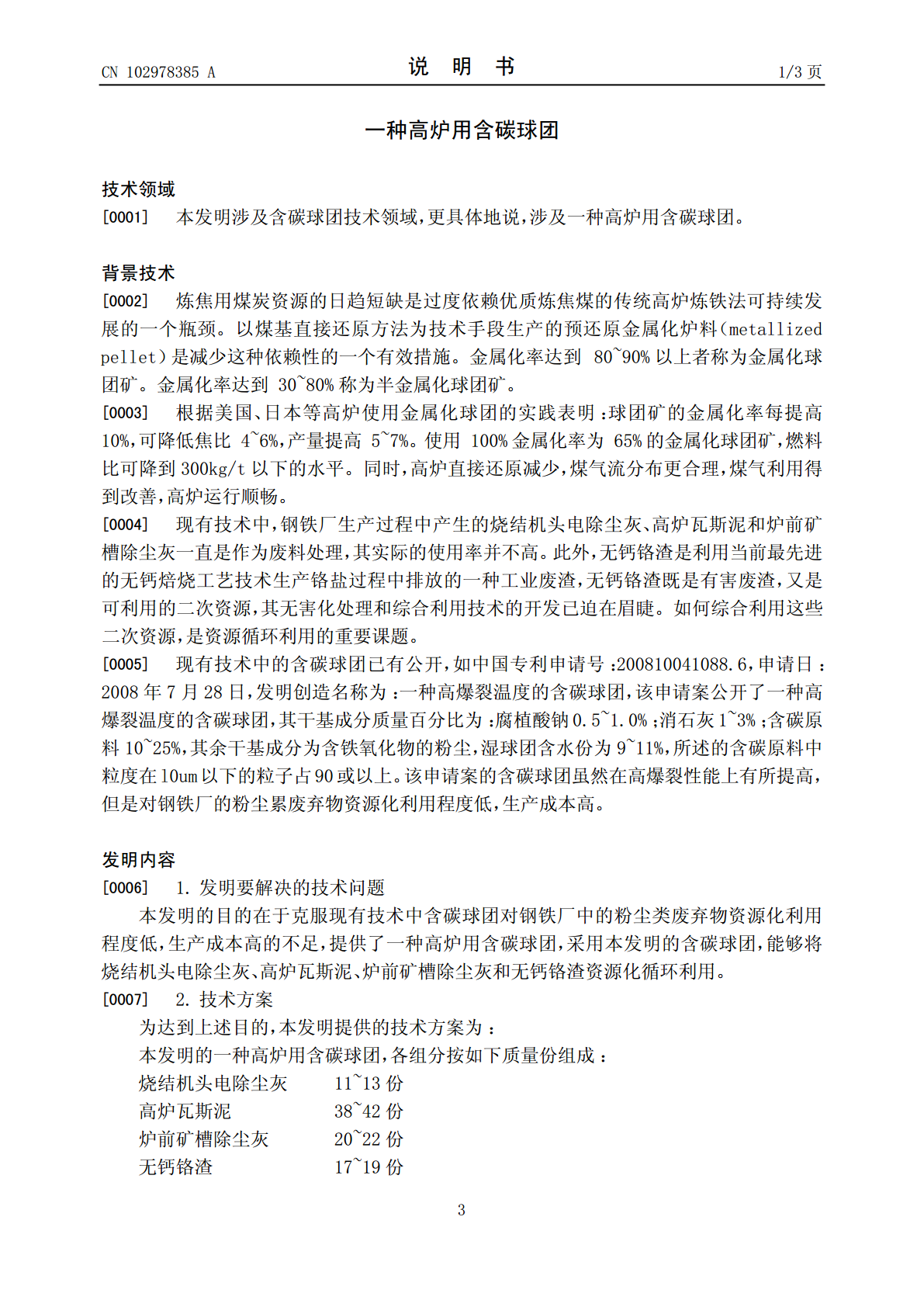

(19)中华人民共和国国家知识产权局*CN102978385A*(12)发明专利申请(10)申请公布号CN102978385A(43)申请公布日2013.03.20(21)申请号201210426342.0(22)申请日2012.10.31(71)申请人高金菊地址210000江苏省南京市鼓楼区宁工二村207号(72)发明人高金菊(74)专利代理机构南京知识律师事务所32207代理人汪旭东(51)Int.Cl.C22B1/24(2006.01)C22B1/02(2006.01)C21B5/00(2006.01)权利要求书权利要求书11页页说明书说明书33页页(54)发明名称一种高炉用含碳球团(57)摘要本发明公开了一种高炉用含碳球团，属于含碳球团技术领域。本发明的一种高炉用含碳球团，各组分按如下质量份组成：烧结机头电除尘灰11~13份，高炉瓦斯泥38~42份，炉前矿槽除尘灰20~22份，无钙铬渣17~19份，钒钛磁铁精矿10~12份，氧化锆3~5份，膨润土1~2份，消石灰1份。本发明将烧结机头电除尘灰、高炉瓦斯泥、炉前矿槽除尘灰和无钙铬渣作为球团组分使用，使得这些废弃物得到资源化循环利用，大大地降低了含碳球团的生产成本；且制备的湿球落下强度达9.5次/0.5m以上，抗压强度达33.65N/个以上，干球落下强度达4.2次/0.5m以上，抗压强度达96.82N/个以上，机械性能好。CN10297835ACN102978385A权利要求书1/1页1.一种高炉用含碳球团，其特征在于，各组分按如下质量份组成：烧结机头电除尘灰11~13份高炉瓦斯泥38~42份炉前矿槽除尘灰20~22份无钙铬渣17~19份钒钛磁铁精矿10~12份氧化锆3~5份膨润土1~2份消石灰1份。2.根据权利要求1所述的一种高炉用含碳球团，其特征在于，各组分按如下质量份组成：烧结机头电除尘灰12份高炉瓦斯泥40份炉前矿槽除尘灰21份无钙铬渣18份钒钛磁铁精矿11份氧化锆4份膨润土2份消石灰1份。2CN102978385A说明书1/3页一种高炉用含碳球团技术领域[0001]本发明涉及含碳球团技术领域，更具体地说，涉及一种高炉用含碳球团。背景技术[0002]炼焦用煤炭资源的日趋短缺是过度依赖优质炼焦煤的传统高炉炼铁法可持续发展的一个瓶颈。以煤基直接还原方法为技术手段生产的预还原金属化炉料（metallizedpellet）是减少这种依赖性的一个有效措施。金属化率达到80~90%以上者称为金属化球团矿。金属化率达到30~80%称为半金属化球团矿。[0003]根据美国、日本等高炉使用金属化球团的实践表明：球团矿的金属化率每提高10%，可降低焦比4~6%，产量提高5~7%。使用100%金属化率为65%的金属化球团矿，燃料比可降到300kg/t以下的水平。同时，高炉直接还原减少，煤气流分布更合理，煤气利用得到改善，高炉运行顺畅。[0004]现有技术中，钢铁厂生产过程中产生的烧结机头电除尘灰、高炉瓦斯泥和炉前矿槽除尘灰一直是作为废料处理，其实际的使用率并不高。此外，无钙铬渣是利用当前最先进的无钙焙烧工艺技术生产铬盐过程中排放的一种工业废渣，无钙铬渣既是有害废渣，又是可利用的二次资源，其无害化处理和综合利用技术的开发已迫在眉睫。如何综合利用这些二次资源，是资源循环利用的重要课题。[0005]现有技术中的含碳球团已有公开，如中国专利申请号：200810041088.6，申请日：2008年7月28日，发明创造名称为：一种高爆裂温度的含碳球团，该申请案公开了一种高爆裂温度的含碳球团，其干基成分质量百分比为：腐植酸钠0.5~1.0%；消石灰1~3%；含碳原料10~25%，其余干基成分为含铁氧化物的粉尘，湿球团含水份为9~11%，所述的含碳原料中粒度在l0um以下的粒子占90或以上。该申请案的含碳球团虽然在高爆裂性能上有所提高，但是对钢铁厂的粉尘累废弃物资源化利用程度低，生产成本高。发明内容[0006]1.发明要解决的技术问题本发明的目的在于克服现有技术中含碳球团对钢铁厂中的粉尘类废弃物资源化利用程度低，生产成本高的不足，提供了一种高炉用含碳球团，采用本发明的含碳球团，能够将烧结机头电除尘灰、高炉瓦斯泥、炉前矿槽除尘灰和无钙铬渣资源化循环利用。[0007]2.技术方案为达到上述目的，本发明提供的技术方案为：本发明的一种高炉用含碳球团，各组分按如下质量份组成：烧结机头电除尘灰11~13份高炉瓦斯泥38~42份炉前矿槽除尘灰20~22份无钙铬渣17~19份3CN102978385A说明书2/3页钒钛磁铁精矿10~12份氧化锆3~5份膨润土1~2份消石灰1份。[0008]优选地，各组分按如下质量份组成：烧结机头电除尘灰12份高炉瓦斯泥40份炉前矿槽除尘灰21份无钙铬渣18份钒钛磁铁精矿11份氧化锆4份
