一种高炉用含碳球团的复合式制备方法.pdf

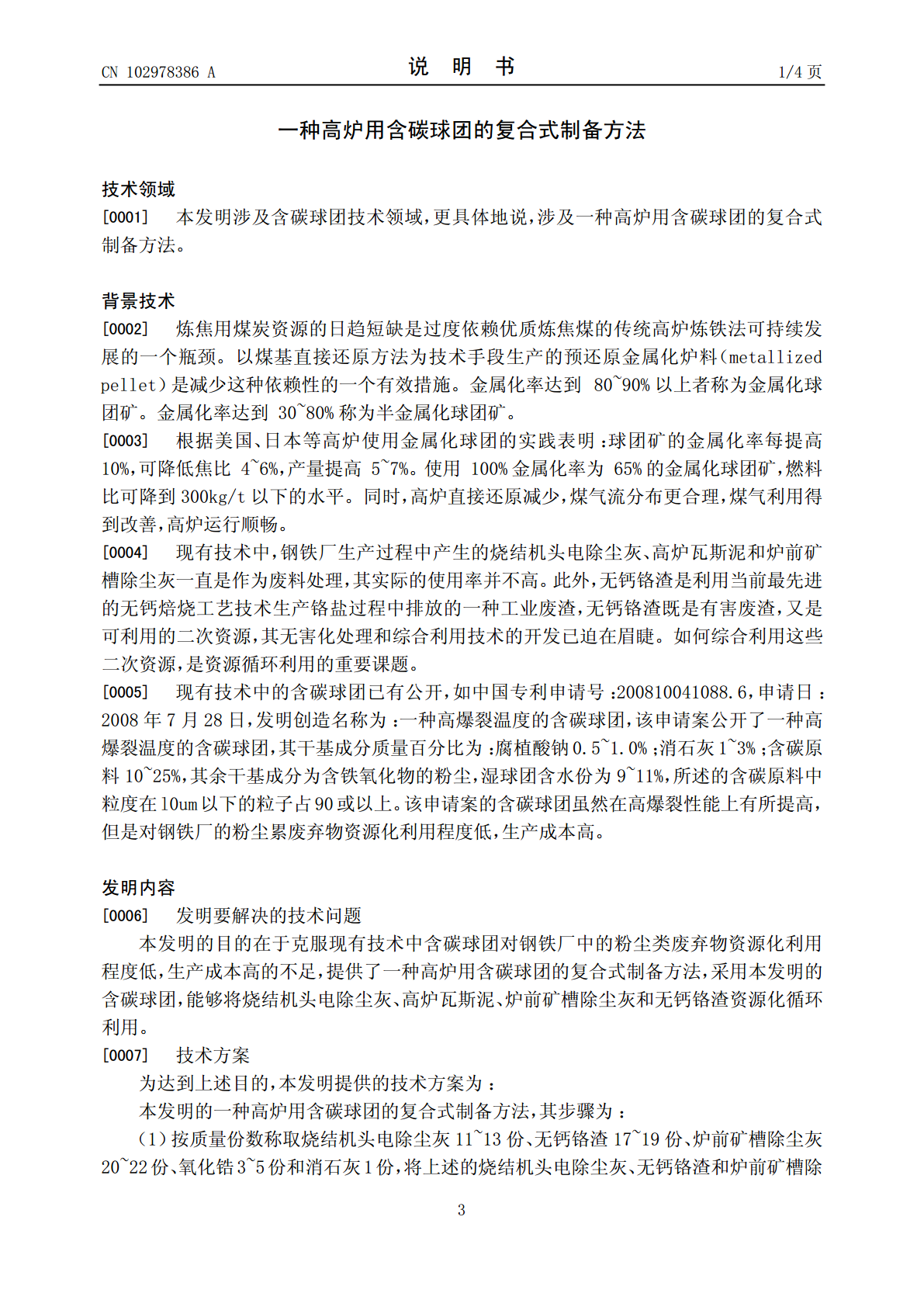

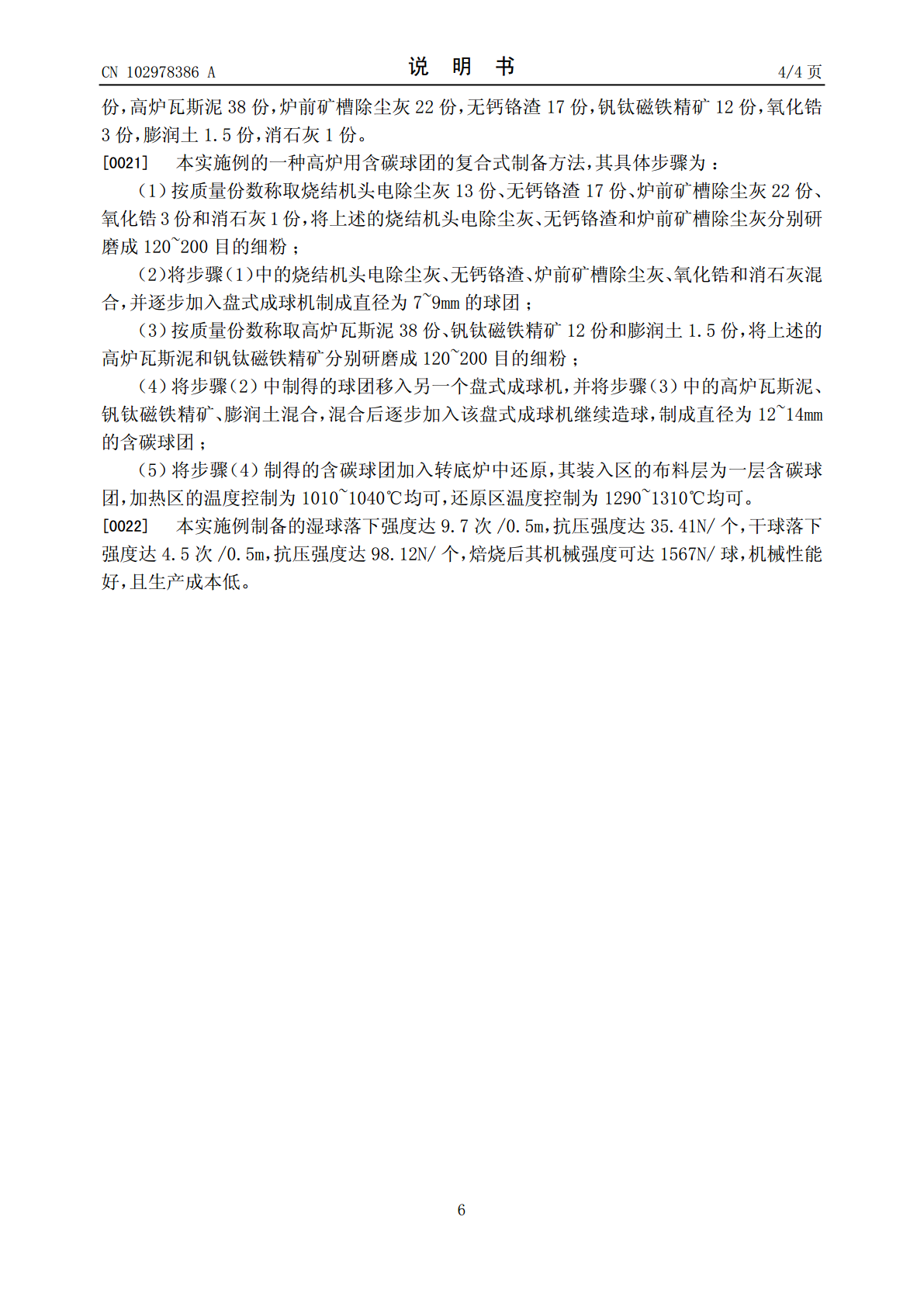

(19)中华人民共和国国家知识产权局*CN102978386A*(12)发明专利申请(10)申请公布号CN102978386A(43)申请公布日2013.03.20(21)申请号201210426472.4(22)申请日2012.10.31(71)申请人高金菊地址210000江苏省南京市鼓楼区宁工二村207号(72)发明人高金菊(74)专利代理机构南京知识律师事务所32207代理人汪旭东(51)Int.Cl.C22B1/24(2006.01)C22B1/02(2006.01)C21B5/00(2006.01)权利要求书权利要求书11页页说明书说明书44页页(54)发明名称一种高炉用含碳球团的复合式制备方法(57)摘要本发明公开了一种高炉用含碳球团的复合式制备方法，属于含碳球团技术领域。其步骤为：（1）按质量份数称取烧结机头电除尘灰11~13份、无钙铬渣17~19份、炉前矿槽除尘灰20~22份、氧化锆3~5份和消石灰1份；（2）将步骤（1）中的物料混合，并逐步加入盘式成球机制成直径为7~9mm的球团；（3）按质量份数称取高炉瓦斯泥38~42份、钒钛磁铁精矿10~12份和膨润土1~2份；（4）将步骤（2）中制得的球团移入另一个盘式成球机，并将步骤（3）中的物料混合，混合后逐步加入该盘式成球机继续造球；（5）将步骤（4）制得的含碳球团加入转底炉中还原。本发明大大地降低了含碳球团的生产成本；且机械性能好。CN10297836ACN102978386A权利要求书1/1页1.一种高炉用含碳球团的复合式制备方法，其步骤为：（1）按质量份数称取烧结机头电除尘灰11~13份、无钙铬渣17~19份、炉前矿槽除尘灰20~22份、氧化锆3~5份和消石灰1份，将上述的烧结机头电除尘灰、无钙铬渣和炉前矿槽除尘灰分别研磨成120~200目的细粉；（2）将步骤（1）中的烧结机头电除尘灰、无钙铬渣、炉前矿槽除尘灰、氧化锆和消石灰混合，并逐步加入盘式成球机制成直径为7~9mm的球团；（3）按质量份数称取高炉瓦斯泥38~42份、钒钛磁铁精矿10~12份和膨润土1~2份，将上述的高炉瓦斯泥和钒钛磁铁精矿分别研磨成120~200目的细粉；（4）将步骤（2）中制得的球团移入另一个盘式成球机，并将步骤（3）中的高炉瓦斯泥、钒钛磁铁精矿、膨润土混合，混合后逐步加入该盘式成球机继续造球，制成含碳球团；（5）将步骤（4）制得的含碳球团加入转底炉中还原，其装入区的布料层为一层含碳球团，加热区的温度控制为1000~1050℃，还原区温度控制为1280~1320℃。2.根据权利要求1所述的一种高炉用含碳球团的复合式制备方法，其特征在于：步骤（1）中按质量份数称取烧结机头电除尘灰12份、无钙铬渣18份、炉前矿槽除尘灰21份、氧化锆4份和消石灰1份。3.根据权利要求2所述的一种高炉用含碳球团的复合式制备方法，其特征在于：步骤（1）中按质量份数称取高炉瓦斯泥40份、钒钛磁铁精矿11份和膨润土2份。4.根据权利要求1或2或3所述的一种高炉用含碳球团的复合式制备方法，其特征在于：步骤（4）中制得的含碳球团，经筛选后，其直径为12~14mm的含碳球团进入转底炉中还原。2CN102978386A说明书1/4页一种高炉用含碳球团的复合式制备方法技术领域[0001]本发明涉及含碳球团技术领域，更具体地说，涉及一种高炉用含碳球团的复合式制备方法。背景技术[0002]炼焦用煤炭资源的日趋短缺是过度依赖优质炼焦煤的传统高炉炼铁法可持续发展的一个瓶颈。以煤基直接还原方法为技术手段生产的预还原金属化炉料（metallizedpellet）是减少这种依赖性的一个有效措施。金属化率达到80~90%以上者称为金属化球团矿。金属化率达到30~80%称为半金属化球团矿。[0003]根据美国、日本等高炉使用金属化球团的实践表明：球团矿的金属化率每提高10%，可降低焦比4~6%，产量提高5~7%。使用100%金属化率为65%的金属化球团矿，燃料比可降到300kg/t以下的水平。同时，高炉直接还原减少，煤气流分布更合理，煤气利用得到改善，高炉运行顺畅。[0004]现有技术中，钢铁厂生产过程中产生的烧结机头电除尘灰、高炉瓦斯泥和炉前矿槽除尘灰一直是作为废料处理，其实际的使用率并不高。此外，无钙铬渣是利用当前最先进的无钙焙烧工艺技术生产铬盐过程中排放的一种工业废渣，无钙铬渣既是有害废渣，又是可利用的二次资源，其无害化处理和综合利用技术的开发已迫在眉睫。如何综合利用这些二次资源，是资源循环利用的重要课题。[0005]现有技术中的含碳球团已有公开，如中国专利申请号：200810041088.6，申请日：2008年7月28日，发明创造名称为：一种高爆裂温度的含碳球团，该申请案公开了一种高爆裂温度的含碳球团，其干基成分质量百分比为：腐植酸
