一种用于热剪炉的密闭炉门装置.pdf

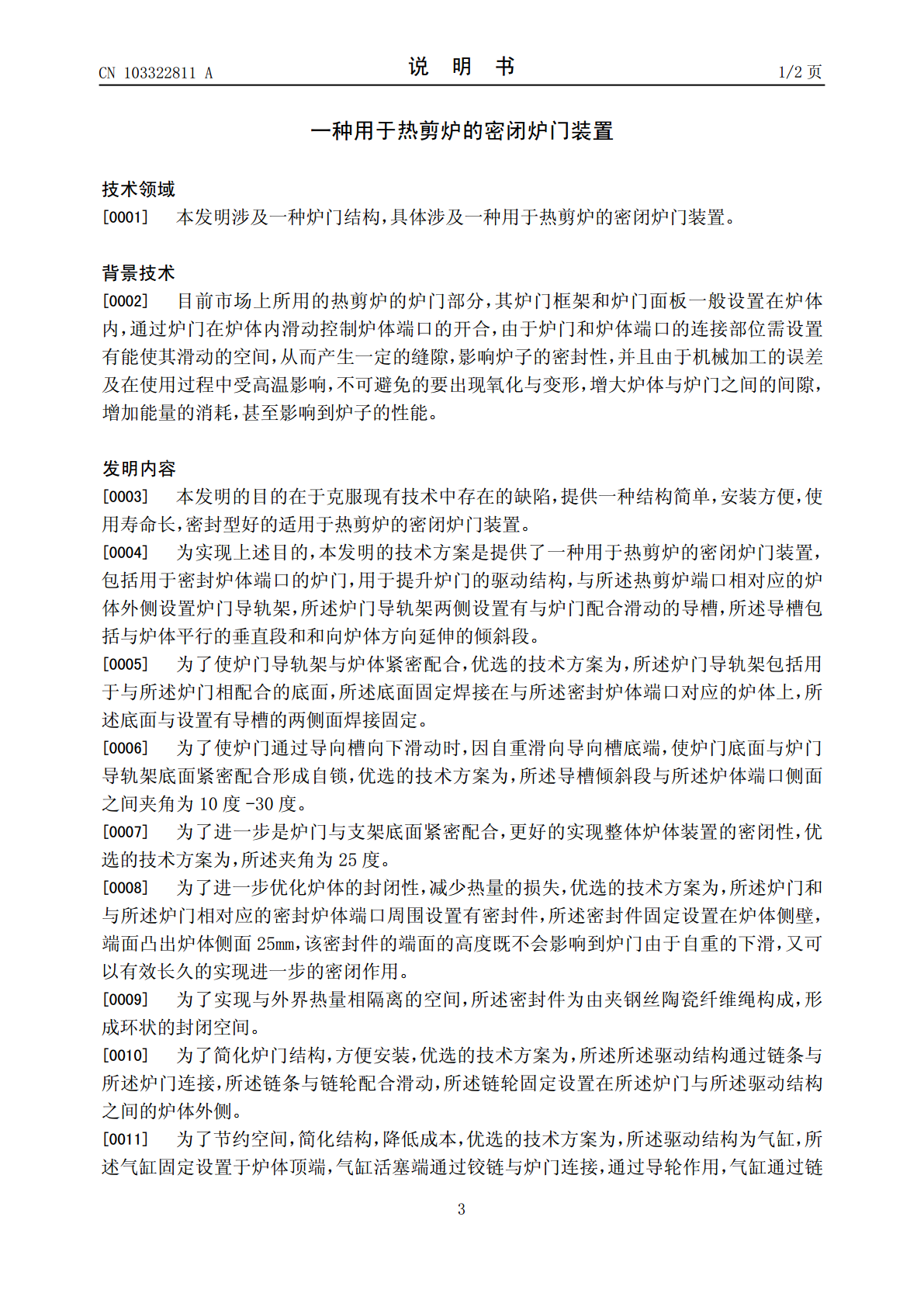

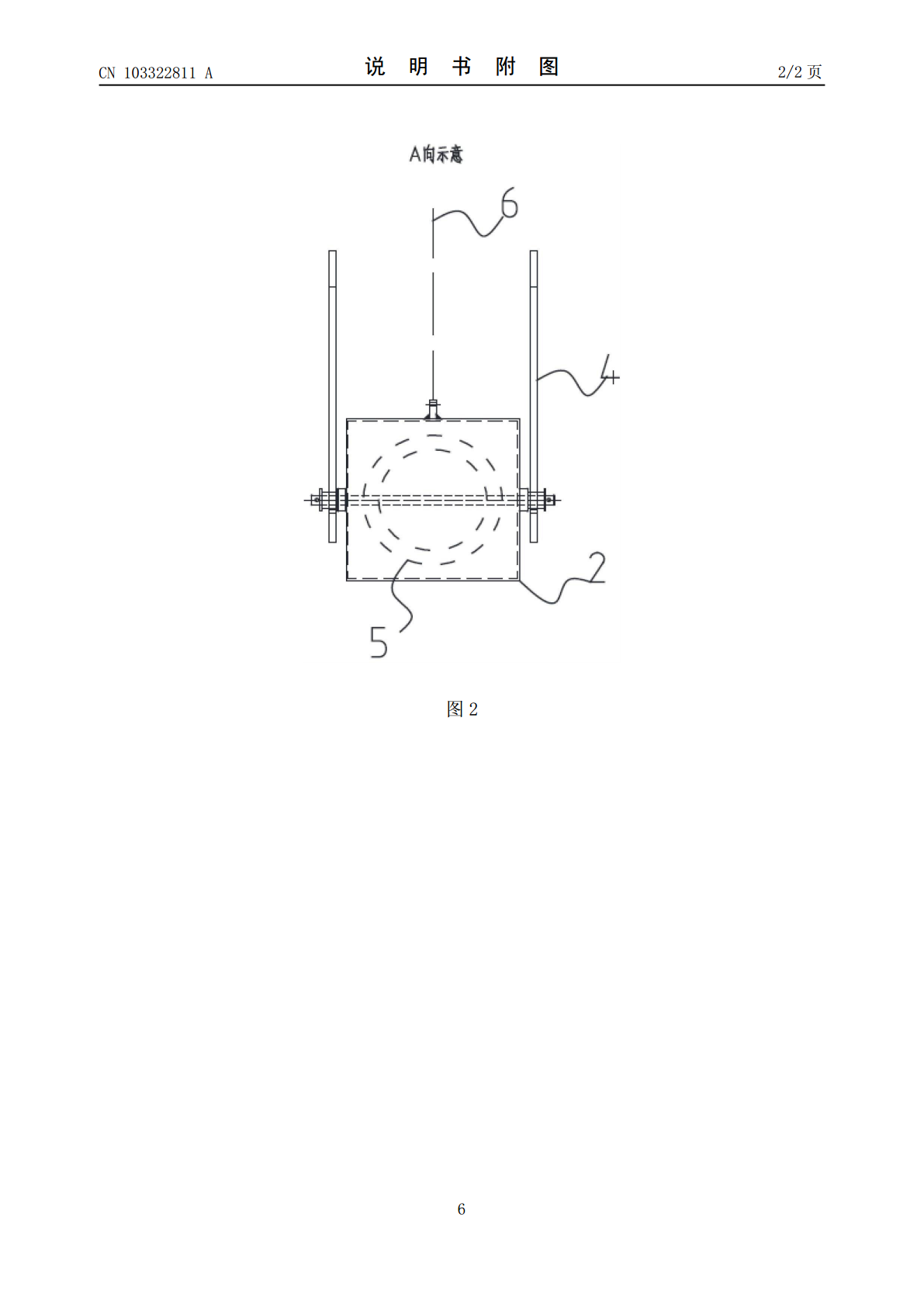

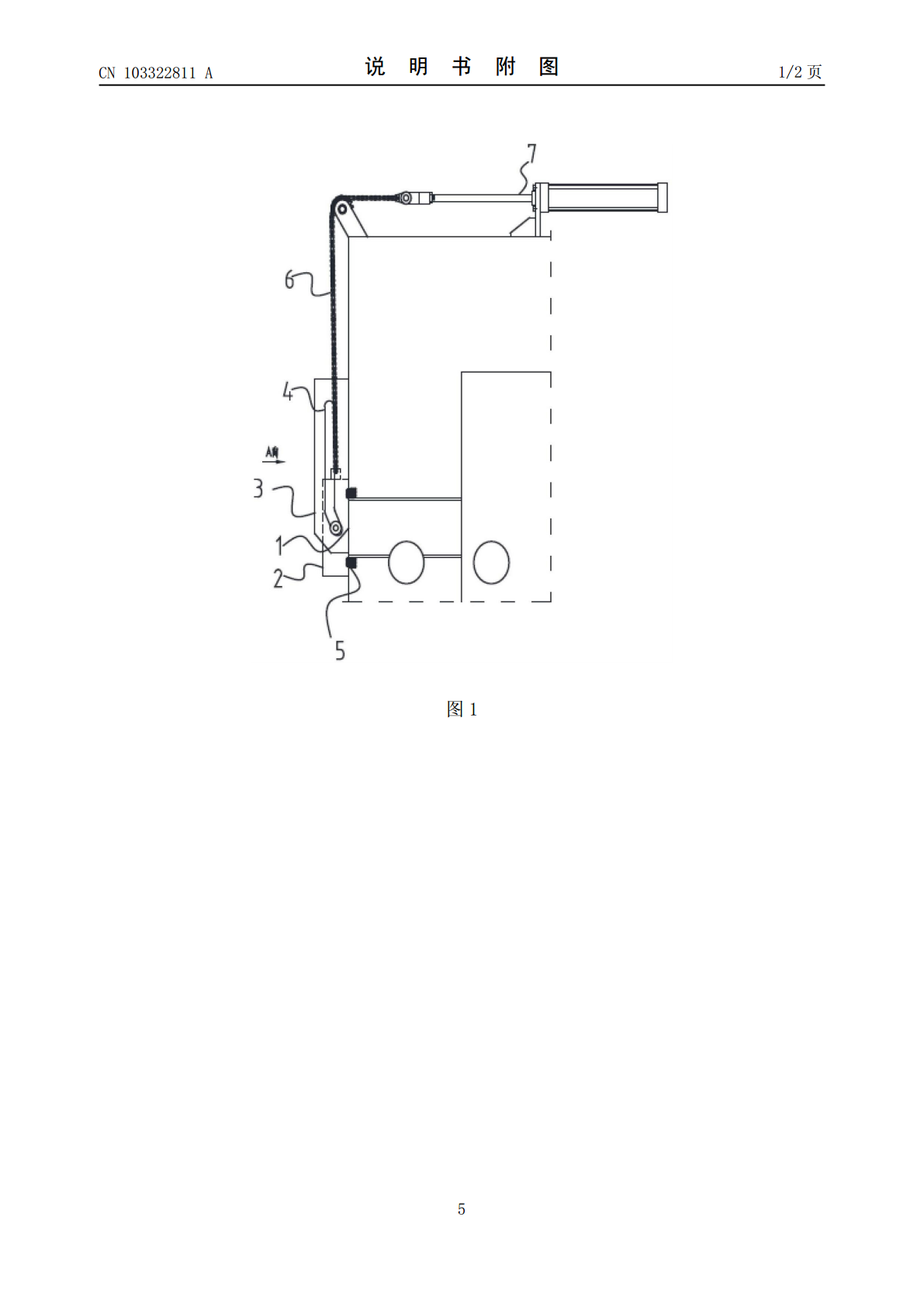

(19)中华人民共和国国家知识产权局*CN103322811A*(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103322811103322811A(43)申请公布日2013.09.25(21)申请号201310197136.1(22)申请日2013.05.23(71)申请人江阴江顺铝型材成套设备制造有限公司地址214400江苏省无锡市江阴市周庄镇宗言村门楼下(72)发明人鲁东光韩兆伟谢思永张振峰雷以金(74)专利代理机构江阴大田知识产权代理事务所(普通合伙)32247代理人杨新勇(51)Int.Cl.F27D1/18(2006.01)权权利要求书1页利要求书1页说明书2页说明书2页附图2页附图2页(54)发明名称一种用于热剪炉的密闭炉门装置(57)摘要本发明公开了一种用于热剪炉的密闭炉门装置包括用于密封炉体端口的炉门，用于提升炉门的驱动结构，与所述热剪炉端口相对应的炉体外侧设置炉门导轨架，所述炉门导轨架两侧设置有与炉门配合滑动的导槽，所述导槽包括与炉体平行的垂直段和和向炉体方向延伸的倾斜段。本发明突破了现有技术中热剪炉的炉门的内侧设计的技术偏见，克服了热剪炉炉门密封性的问题，提供了一种设置在炉体端口外侧，密封型良好，结构简单，安装方便，使用寿命长的热剪炉炉门装置。CN103322811ACN10328ACN103322811A权利要求书1/1页1.一种用于热剪炉的密闭炉门装置，其特征在于，包括用于密封炉体端口的炉门，用于提升炉门的驱动结构，与所述热剪炉端口相对应的炉体外侧设置炉门导轨架，所述炉门导轨架两侧设置有与炉门配合滑动的导槽，所述导槽包括与炉体平行的垂直段和和向炉体方向延伸的倾斜段。2.如权利要求1所述的用于热剪炉的密闭炉门装置，其特征在于，所述炉门导轨架包括用于与所述炉门相配合的底面，所述底面固定焊接在与所述密封炉体端口对应的炉体上，所述底面与设置有导槽的两侧面焊接固定。3.如权利要求2所述的用于热剪炉的密闭炉门装置，其特征在于，所述导槽倾斜段与所述炉体端口侧面之间夹角为10度-30度。4.如权利要求3所述的用于热剪炉的密闭炉门装置，其特征在于，所述夹角为25度。5.如权利要求4所述的用于热剪炉的密闭炉门装置，其特征在于，所述炉门和与所述炉门相对应的密封炉体端口周围设置有密封件，所述密封件固定设置在炉体侧壁，端面凸出炉体侧面25mm。6.如权利要求5所述的用于热剪炉的密闭炉门装置，其特征在于，所述密封件为由夹钢丝陶瓷纤维绳构成的环状密封圈。7.如权利要求6所述的用于热剪炉的密闭炉门装置，其特征在于，所述驱动结构通过链条与所述炉门连接，所述链条与链轮配合滑动，所述链轮固定设置在所述炉门与所述驱动结构之间的炉体外侧。8.如权利要求7所述的用于热剪炉的密闭炉门装置，其特征在于，所述驱动结构为气缸，所述气缸固定设置于炉体顶端。2CN103322811A说明书1/2页一种用于热剪炉的密闭炉门装置技术领域[0001]本发明涉及一种炉门结构，具体涉及一种用于热剪炉的密闭炉门装置。背景技术[0002]目前市场上所用的热剪炉的炉门部分，其炉门框架和炉门面板一般设置在炉体内，通过炉门在炉体内滑动控制炉体端口的开合，由于炉门和炉体端口的连接部位需设置有能使其滑动的空间，从而产生一定的缝隙，影响炉子的密封性，并且由于机械加工的误差及在使用过程中受高温影响，不可避免的要出现氧化与变形，增大炉体与炉门之间的间隙，增加能量的消耗，甚至影响到炉子的性能。发明内容[0003]本发明的目的在于克服现有技术中存在的缺陷，提供一种结构简单，安装方便，使用寿命长，密封型好的适用于热剪炉的密闭炉门装置。[0004]为实现上述目的，本发明的技术方案是提供了一种用于热剪炉的密闭炉门装置，包括用于密封炉体端口的炉门，用于提升炉门的驱动结构，与所述热剪炉端口相对应的炉体外侧设置炉门导轨架，所述炉门导轨架两侧设置有与炉门配合滑动的导槽，所述导槽包括与炉体平行的垂直段和和向炉体方向延伸的倾斜段。[0005]为了使炉门导轨架与炉体紧密配合，优选的技术方案为，所述炉门导轨架包括用于与所述炉门相配合的底面，所述底面固定焊接在与所述密封炉体端口对应的炉体上，所述底面与设置有导槽的两侧面焊接固定。[0006]为了使炉门通过导向槽向下滑动时，因自重滑向导向槽底端，使炉门底面与炉门导轨架底面紧密配合形成自锁，优选的技术方案为，所述导槽倾斜段与所述炉体端口侧面之间夹角为10度-30度。[0007]为了进一步是炉门与支架底面紧密配合，更好的实现整体炉体装置的密闭性，优选的技术方案为，所述夹角为25度。[0008]为了进一步优化炉体的封闭性，减少热量的损失，优选的技术方案为，所述炉门和与所述炉门相对应的密封炉体端口周围设置有密封件，所述密封件固定设置在炉体侧壁，端面凸出炉体
