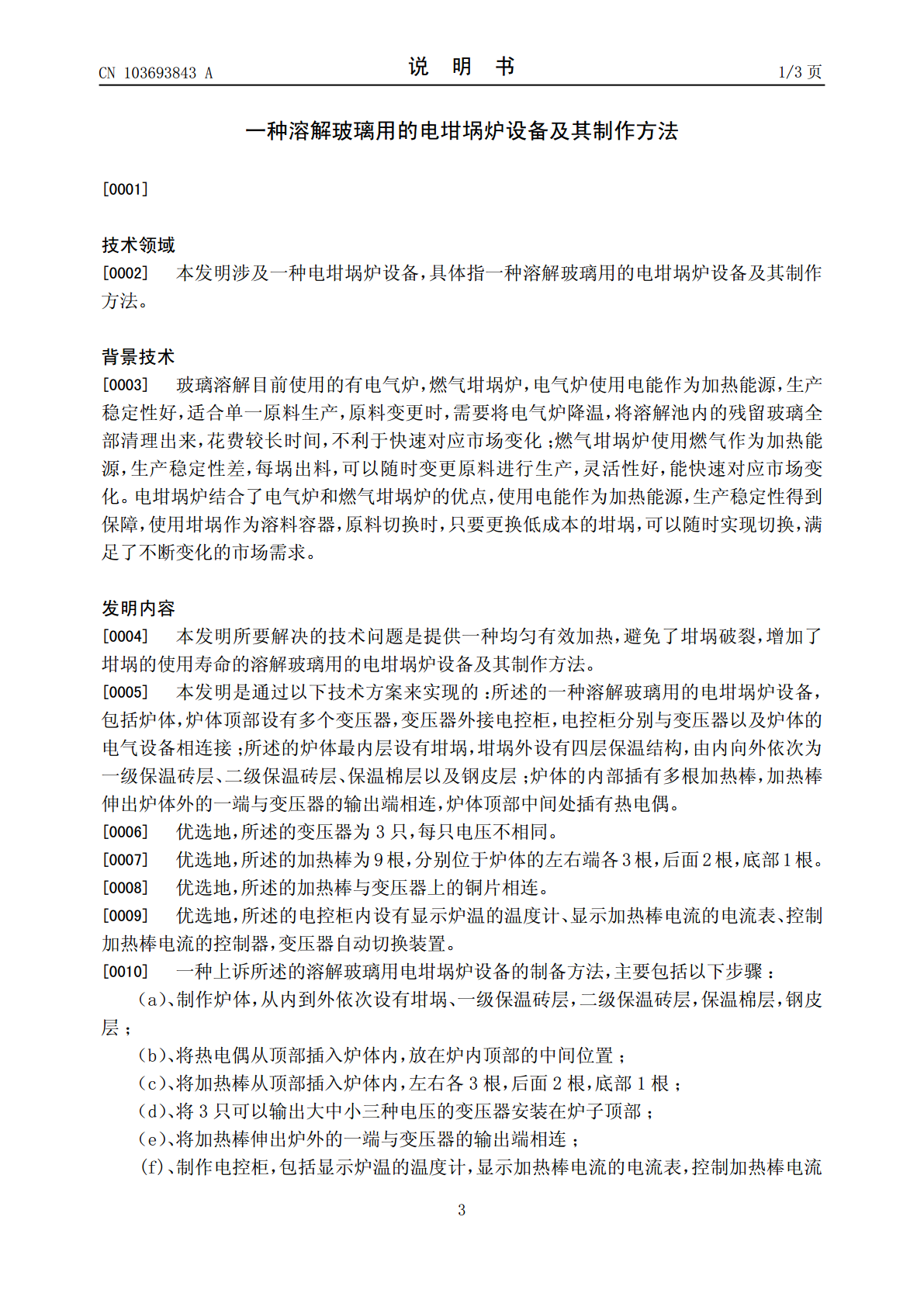

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CNCN103693843103693843A(43)申请公布日2014.04.02(21)申请号201310649679.2(22)申请日2013.12.06(71)申请人江苏宜达光电科技有限公司地址214213江苏省无锡市宜兴经济开发区永安路宜兴创业园A5栋(72)发明人郭春亮刘燕京(74)专利代理机构江苏圣典律师事务所32237代理人贺翔(51)Int.Cl.C03B5/06(2006.01)权权利要求书1页利要求书1页说明书3页说明书3页附图2页附图2页(54)发明名称一种溶解玻璃用的电坩埚炉设备及其制作方法(57)摘要本发明公开了一种溶解玻璃用的电坩埚炉设备及其制作方法，包括炉体，包括炉体，炉体顶部设有多个变压器，变压器外接电控柜，电控柜分别与变压器以及炉体的电气设备相连接；所述的炉体最内层设有坩埚，坩埚外设有四层保温结构，由内向外依次为一级保温砖层、二级保温砖层、保温棉层以及钢皮层；炉体的内部插有多根加热棒，加热棒伸出炉体外的一端与变压器的输出端相连，炉体顶部中间处插有热电偶。本发明设有四层保温结构，有效避免了炉内热量的损失，并通过3只输出不同电压的变压器，给加热棒加热提供低温，中温和高温三种不同的工作环境，通过低温保温和中温保温使坩埚充分去除水分和得到均匀有效加热，避免了坩埚破裂，增加了坩埚的使用寿命。CN103693843ACN1036984ACN103693843A权利要求书1/1页1.一种溶解玻璃用的电坩埚炉设备，其特征在于：包括炉体（1），炉体（1）顶部设有多个变压器（2），变压器（2）外接有电控柜（3），电控柜（3）分别与变压器以及炉体上的电气设备相连接；所述的炉体（1）最内层设有坩埚（4），坩埚（4）外设有四层保温结构，由内向外依次为一级保温砖层（5）、二级保温砖层（6）、保温棉层（7）以及钢皮层（8）；炉体（1）的内部插有多根加热棒（9），加热棒（9）伸出炉体外的一端与变压器（2）的输出端相连，炉体（1）顶部中间处插有热电偶（10）。2.根据权利要求1所述的溶解玻璃用电坩埚炉设备，其特征在于：所述的变压器（2）为3只，每只电压不相同。3.根据权利要求1所述的溶解玻璃用电坩埚炉设备，其特征在于：所述的加热棒（9）为9根，分别位于炉体的左右端各3根，后面2根，底部1根。4.根据权利要求1所述的溶解玻璃用电坩埚炉设备，其特征在于：所述的加热棒（9）与变压器（2）上的铜片（16）相连。5.根据权利要求1所述的溶解玻璃用电坩埚炉设备，其特征在于：所述的电控柜（3）内设有电源开关（15）、显示炉温的温度计（11）、显示加热棒电流的电流表（12）、控制加热棒电流的控制器（13）以及变压器自动切换装置（14）。6.一种如权利要求1所述的溶解玻璃用电坩埚炉设备的制备方法，其特征在于：包括以下步骤：（a）、制作炉体，从内到外依次设有坩埚、一级保温砖层，二级保温砖层，保温棉层，钢皮层；（b）、将热电偶从顶部插入炉体内，放在炉内顶部的中间位置；（c）、将加热棒从顶部插入炉体内，左右各3根，后面2根，底部1根；（d）、将3只可以输出大中小三种电压的变压器安装在炉子顶部；（e）、将加热棒伸出炉外的一端与变压器的输出端相连；(f)、制作一个具有显示炉温的温度计、显示加热棒电流的电流表、控制加热棒电流的控制器以及变压器自动切换装置的电控柜；（g）、将电控柜与变压器以及炉体上的电气设备相连。2CN103693843A说明书1/3页一种溶解玻璃用的电坩埚炉设备及其制作方法[0001]技术领域[0002]本发明涉及一种电坩埚炉设备，具体指一种溶解玻璃用的电坩埚炉设备及其制作方法。背景技术[0003]玻璃溶解目前使用的有电气炉，燃气坩埚炉，电气炉使用电能作为加热能源，生产稳定性好，适合单一原料生产，原料变更时，需要将电气炉降温，将溶解池内的残留玻璃全部清理出来，花费较长时间，不利于快速对应市场变化；燃气坩埚炉使用燃气作为加热能源，生产稳定性差，每埚出料，可以随时变更原料进行生产，灵活性好，能快速对应市场变化。电坩埚炉结合了电气炉和燃气坩埚炉的优点，使用电能作为加热能源，生产稳定性得到保障，使用坩埚作为溶料容器，原料切换时，只要更换低成本的坩埚，可以随时实现切换，满足了不断变化的市场需求。发明内容[0004]本发明所要解决的技术问题是提供一种均匀有效加热，避免了坩埚破裂，增加了坩埚的使用寿命的溶解玻璃用的电坩埚炉设备及其制作方法。[0005]本发明是通过以下技术方案来实现的：所述的一种溶解玻璃用的电坩埚炉设备，包括炉体，炉体顶部设有多个变压器，变压器外接电控柜，电控柜分别与变压器以及炉体的电气设备相连接；所述的炉体最内层设有坩埚，坩埚外设有四层保温结
