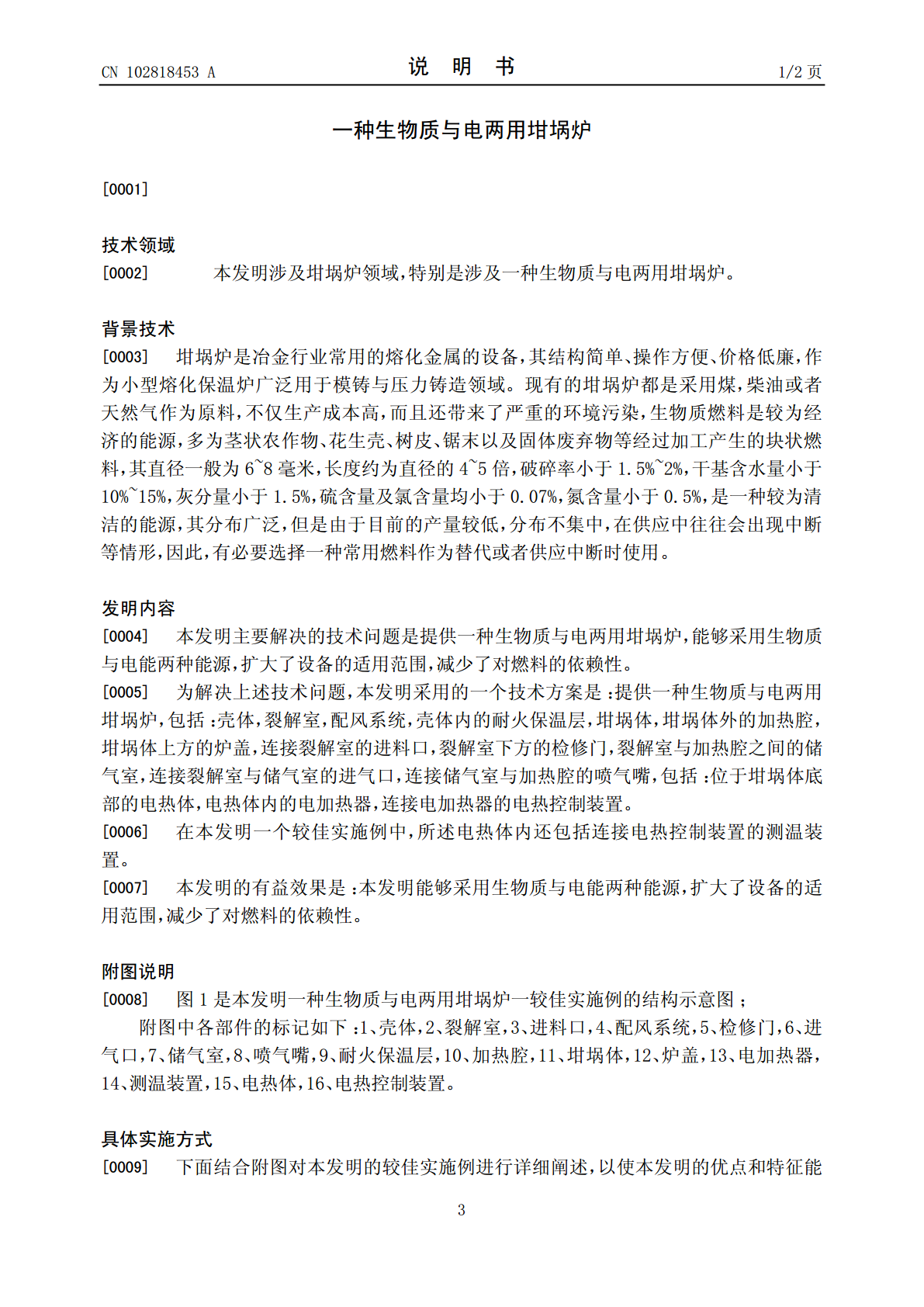

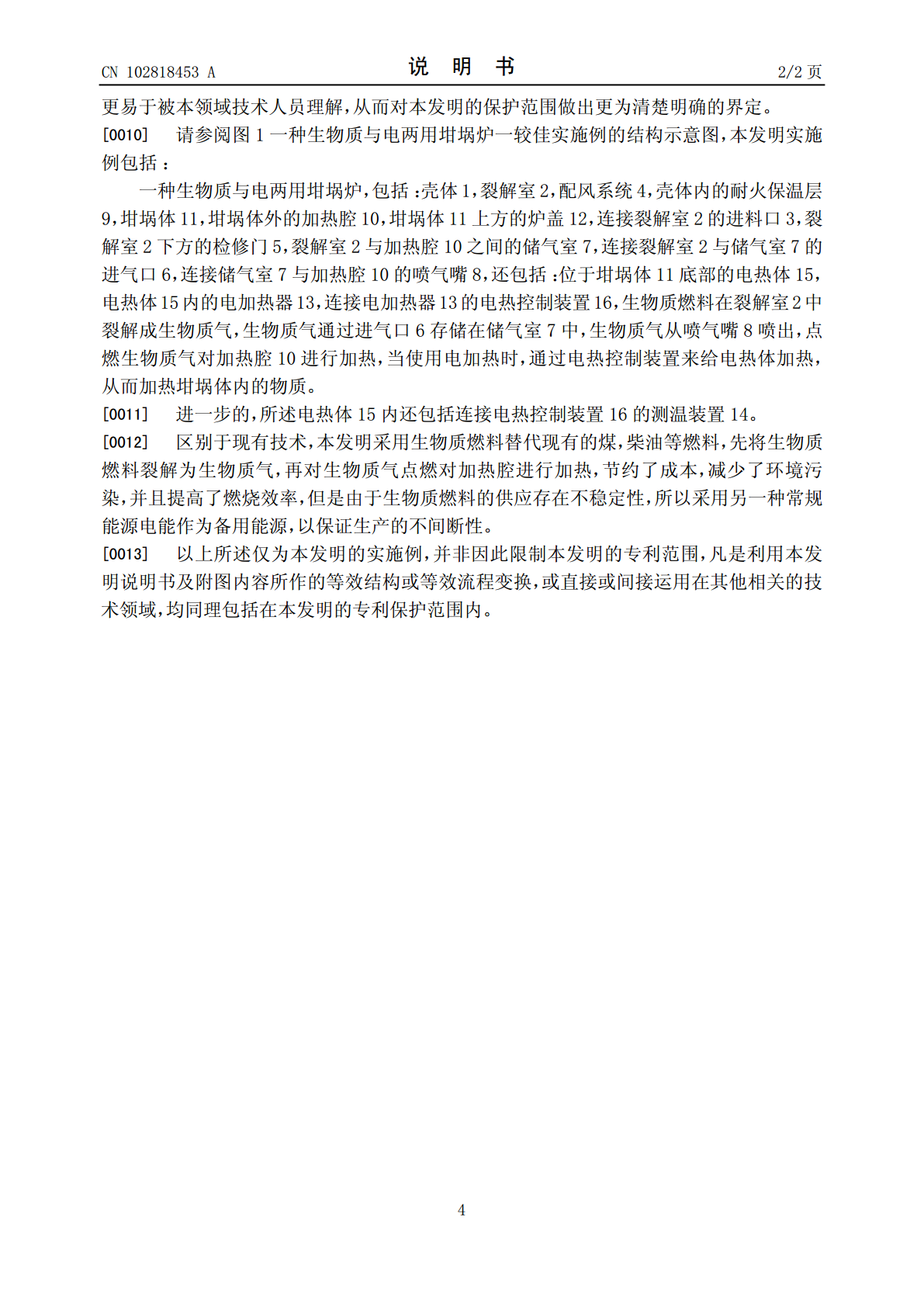

(19)中华人民共和国国家知识产权局*CN102818453A*(12)发明专利申请(10)申请公布号CN102818453A(43)申请公布日2012.12.12(21)申请号201210267719.2(22)申请日2012.07.30(71)申请人郭丰亮地址215000江苏省苏州市高新区竹园路209号创业园3号楼1408室(72)发明人郭丰亮(51)Int.Cl.F27B14/06(2006.01)F27B14/20(2006.01)C10B53/02(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称一种生物质与电两用坩埚炉(57)摘要本发明公开了一种生物质与电两用坩埚炉，包括：壳体，裂解室，配风系统，壳体内的耐火保温层，坩埚体，坩埚体外的加热腔，坩埚体上方的炉盖，连接裂解室的进料口，裂解室下方的检修门，裂解室与加热腔之间的储气室，连接裂解室与储气室的进气口，连接储气室与加热腔的喷气嘴。通过上述方式，本发明能够采用生物质与电能两种能源，扩大了设备的适用范围，减少了对燃料的依赖性。CN1028453ACN102818453A权利要求书1/1页1.一种生物质与电两用坩埚炉，包括：壳体（1），裂解室（2），配风系统（4），壳体内的耐火保温层（9），坩埚体（11），坩埚体外的加热腔（10），坩埚体上方的炉盖（12），连接裂解室（2）的进料口（3），裂解室下方的检修门（5），裂解室（2）与加热腔（10）之间的储气室（7），连接裂解室（2）与储气室（7）的进气口（6），连接储气室（7）与加热腔（10）的喷气嘴（8），其特征在于，包括：位于坩埚体（11）底部的电热体（15），电热体内的电加热器（13），连接电加热器的电热控制装置（16）。2.根据权利要求1所述的一种生物质与电两用坩埚炉，其特征在于，所述电热体（15）内还包括连接电热控制装置（16）的测温装置（14）。2CN102818453A说明书1/2页一种生物质与电两用坩埚炉[0001]技术领域[0002]本发明涉及坩埚炉领域，特别是涉及一种生物质与电两用坩埚炉。背景技术[0003]坩埚炉是冶金行业常用的熔化金属的设备，其结构简单、操作方便、价格低廉，作为小型熔化保温炉广泛用于模铸与压力铸造领域。现有的坩埚炉都是采用煤，柴油或者天然气作为原料，不仅生产成本高，而且还带来了严重的环境污染，生物质燃料是较为经济的能源，多为茎状农作物、花生壳、树皮、锯末以及固体废弃物等经过加工产生的块状燃料，其直径一般为6~8毫米，长度约为直径的4~5倍，破碎率小于1.5%~2%，干基含水量小于10%~15%，灰分量小于1.5%，硫含量及氯含量均小于0.07%，氮含量小于0.5%，是一种较为清洁的能源，其分布广泛，但是由于目前的产量较低，分布不集中，在供应中往往会出现中断等情形，因此，有必要选择一种常用燃料作为替代或者供应中断时使用。发明内容[0004]本发明主要解决的技术问题是提供一种生物质与电两用坩埚炉，能够采用生物质与电能两种能源，扩大了设备的适用范围，减少了对燃料的依赖性。[0005]为解决上述技术问题，本发明采用的一个技术方案是：提供一种生物质与电两用坩埚炉，包括：壳体，裂解室，配风系统，壳体内的耐火保温层，坩埚体，坩埚体外的加热腔，坩埚体上方的炉盖，连接裂解室的进料口，裂解室下方的检修门，裂解室与加热腔之间的储气室，连接裂解室与储气室的进气口，连接储气室与加热腔的喷气嘴，包括：位于坩埚体底部的电热体，电热体内的电加热器，连接电加热器的电热控制装置。[0006]在本发明一个较佳实施例中，所述电热体内还包括连接电热控制装置的测温装置。[0007]本发明的有益效果是：本发明能够采用生物质与电能两种能源，扩大了设备的适用范围，减少了对燃料的依赖性。附图说明[0008]图1是本发明一种生物质与电两用坩埚炉一较佳实施例的结构示意图；附图中各部件的标记如下：1、壳体，2、裂解室，3、进料口，4、配风系统，5、检修门，6、进气口，7、储气室，8、喷气嘴，9、耐火保温层，10、加热腔，11、坩埚体，12、炉盖，13、电加热器，14、测温装置，15、电热体，16、电热控制装置。具体实施方式[0009]下面结合附图对本发明的较佳实施例进行详细阐述，以使本发明的优点和特征能3CN102818453A说明书2/2页更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。[0010]请参阅图1一种生物质与电两用坩埚炉一较佳实施例的结构示意图，本发明实施例包括：一种生物质与电两用坩埚炉，包括：壳体1，裂解室2，配风系统4，壳体内的耐火保温层9，坩埚体11，坩埚体外的加热腔10，坩埚体11上方的炉盖12，连接裂解室2的进料口3，裂解室2下方的检修门5，裂解室
