球墨铸铁的生产方法.pdf

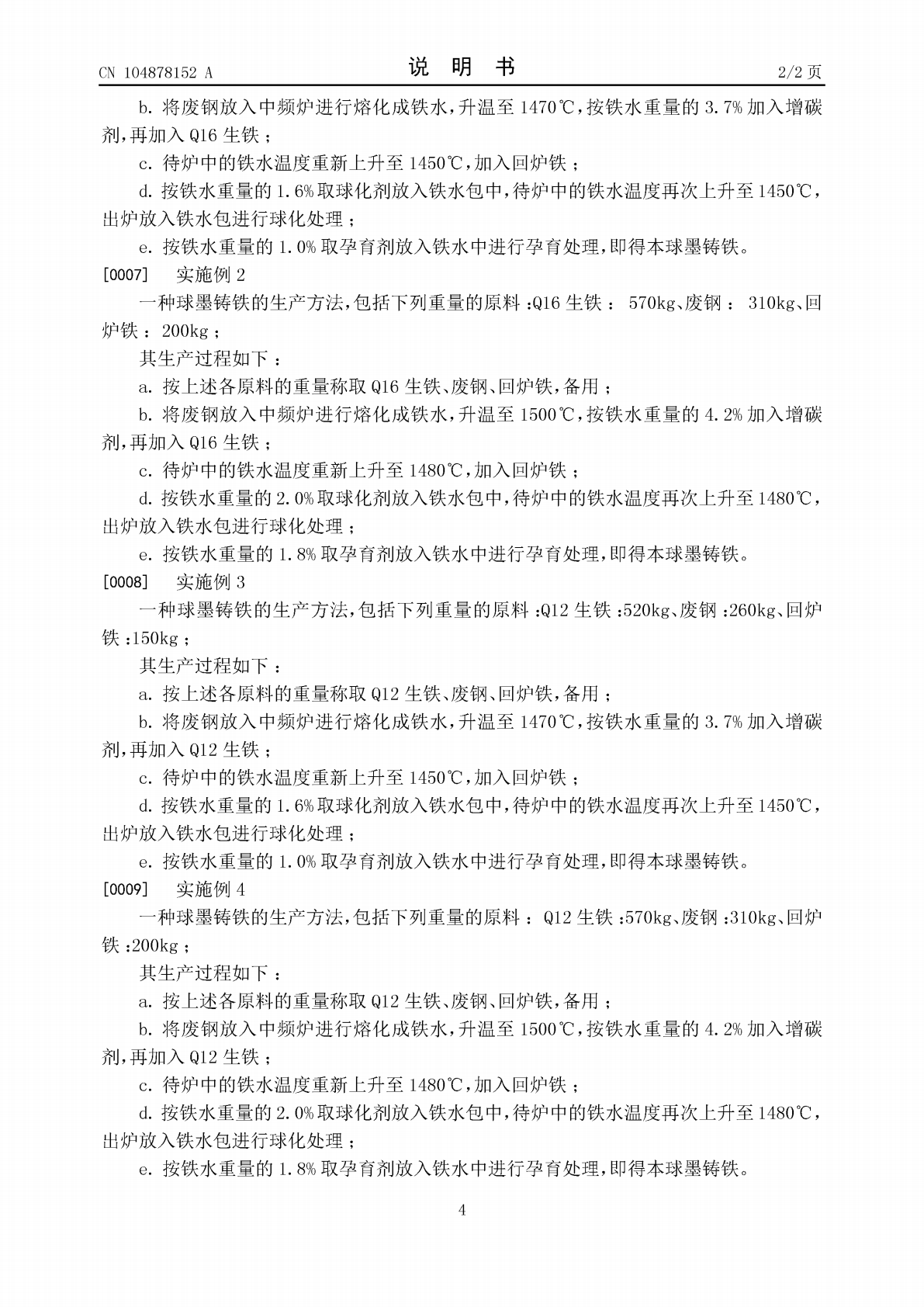

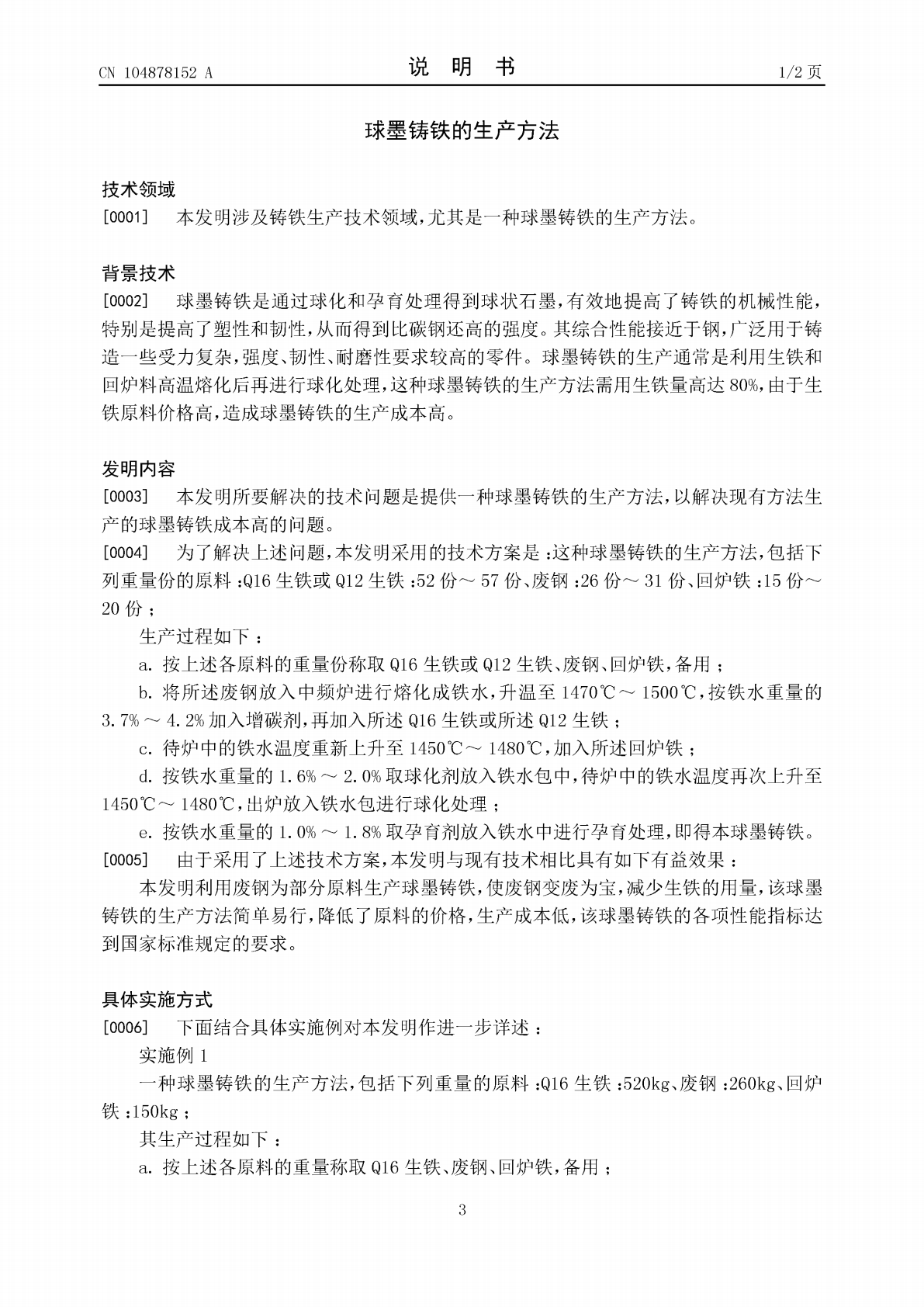

本发明公开了一种球墨铸铁的生产方法，涉及铸铁生产技术领域，包括下列重量份的原料：Q16生铁或Q12生铁：52份～57份、废钢：26份～31份、回炉铁：15份～20份；生产过程如下：取料、熔化、增碳、球化、孕育等处理。与现有技术相比，本发明利用废钢为部分原料生产球墨铸铁，使废钢变废为宝，减少生铁的用量，该球墨铸铁的生产方法简单易行，降低了原料的价格，球墨铸铁的生产成本低。

2023-06-19

10

158KB

球墨铸铁生产方法综述.docx

球墨铸铁生产方法综述球墨铸铁是一种应用广泛的铸造材料，其特点是高强度、高韧性和良好的耐磨性能。本文将综述球墨铸铁的生产方法。1.原材料的选择球墨铸铁的主要成分是铁、石墨和球化剂。铁采用高纯度的铸造级铁水，石墨使用天然石墨或人工石墨，球化剂可以选择稀土系列或钙硅系列。原材料的选择对球墨铸铁的性能有着重要的影响。2.铁水的净化铁水中的夹杂物会对球墨铸铁的机械性能和表面质量产生不良影响，因此需要进行净化处理。常用的铁水净化方法有喷雾净化、渣青净化和真空净化等。喷雾净化是通过高压空气喷入铁水中，将夹杂物从铁水中压

2024-10-19

5

10KB

一种球墨铸铁的生产方法.pdf

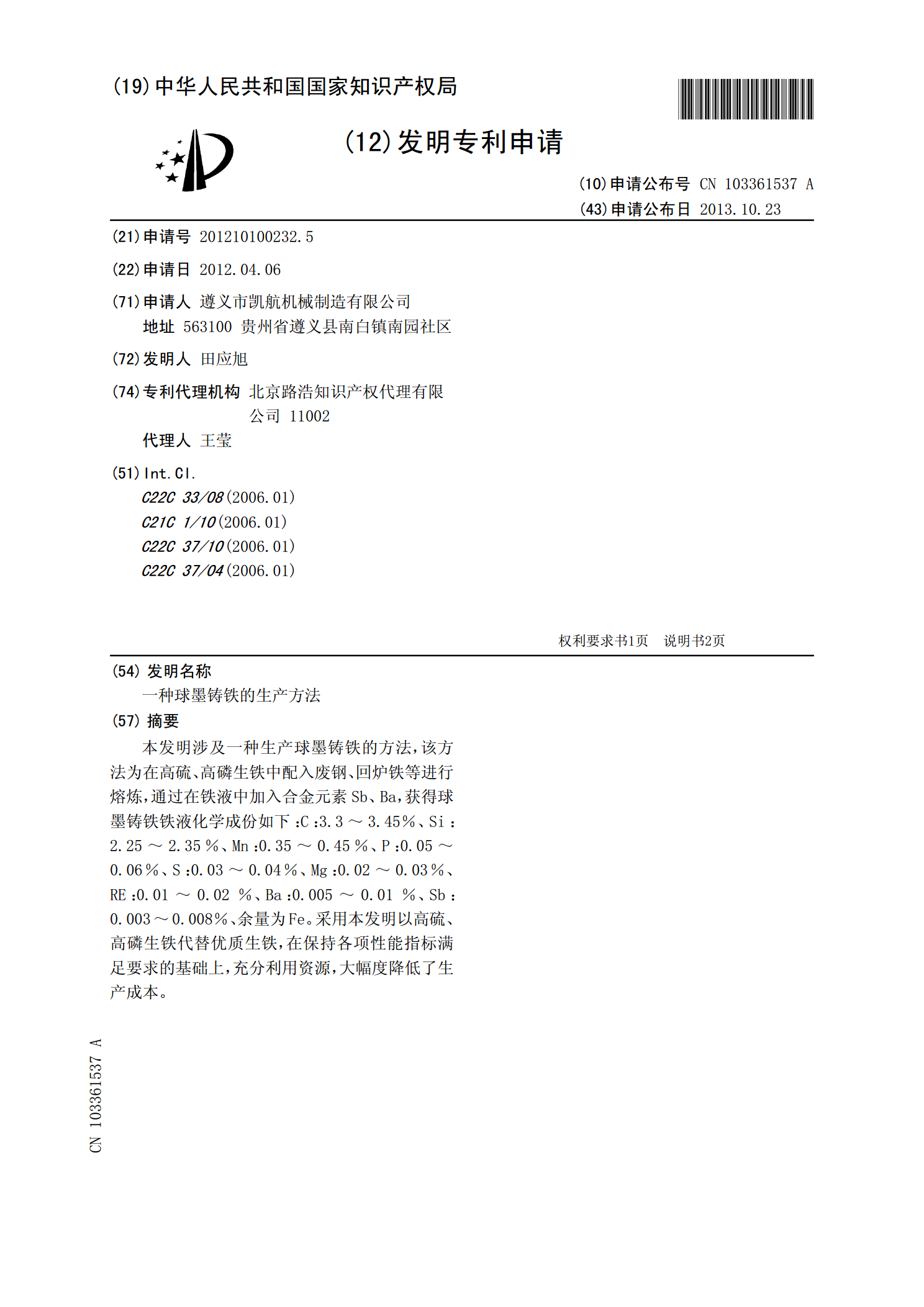

本发明涉及一种生产球墨铸铁的方法，该方法为在高硫、高磷生铁中配入废钢、回炉铁等进行熔炼，通过在铁液中加入合金元素Sb、Ba，获得球墨铸铁铁液化学成份如下：C：3.3～3.45％、Si：2.25～2.35％、Mn：0.35～0.45％、P：0.05～0.06％、S：0.03～0.04％、Mg：0.02～0.03％、RE：0.01～0.02％、Ba：0.005～0.01％、Sb：0.003～0.008％、余量为Fe。采用本发明以高硫、高磷生铁代替优质生铁，在保持各项性能指标满足要求的基础上，充分利用资源，大幅

2023-06-19

10

291KB

一种球墨铸铁的生产方法.pdf

本发明涉及材料领域，具体涉及一种球墨铸铁的生产方法。包括以下步骤：S1配料：选择回炉料为30～40％，废钢为5％，碳化硅为0.4％，球化剂1.3％，孕育剂0.6％，其余为生铁；S2熔炼：在熔炼时依次加入生铁、废钢、碳化硅、回炉料，加料过程连续，后料需在前料完全融化前加入；S3球化反应：使用堤坝式球化包把球化剂筑好后要在上面覆盖部分孕育剂，再在孕育剂上面覆盖细钢片；铁水出到三分之一至二分之一期间时，用剩下的孕育剂随着铁水一起倒入球化包内；S4浇注：将球化包内的铁水进行浇注，浇注时添加随流孕育。本发明在采用新

2023-06-15

10

235KB

超低温球墨铸铁生产方法.pdf

本发明涉及一种超低温球墨铸铁生产方法，其步骤为：(1)、选料：采用生铁、优质碳素钢、球化剂和硅钡孕育剂；(2)、优化配料：生铁50-60份，废钢10-20份，回炉料20份；(3)、C?3.6-3.9、Si?1.8-2.3、Mn炉熔炼。出炉温度1500-1550，球化剂加入量1.4-1.6，孕育量0.5-0.8，浇注温度1380-1420；(5)、热处理：采用箱式电炉进行高温退火。均匀组织，消除应力，附铸试棒同炉热处理，得到超低温球墨铸铁成品。本发明制备方法简单，成本较低，得到的球墨铸铁强度高、韧性好、耐磨

2023-06-19

10

274KB
