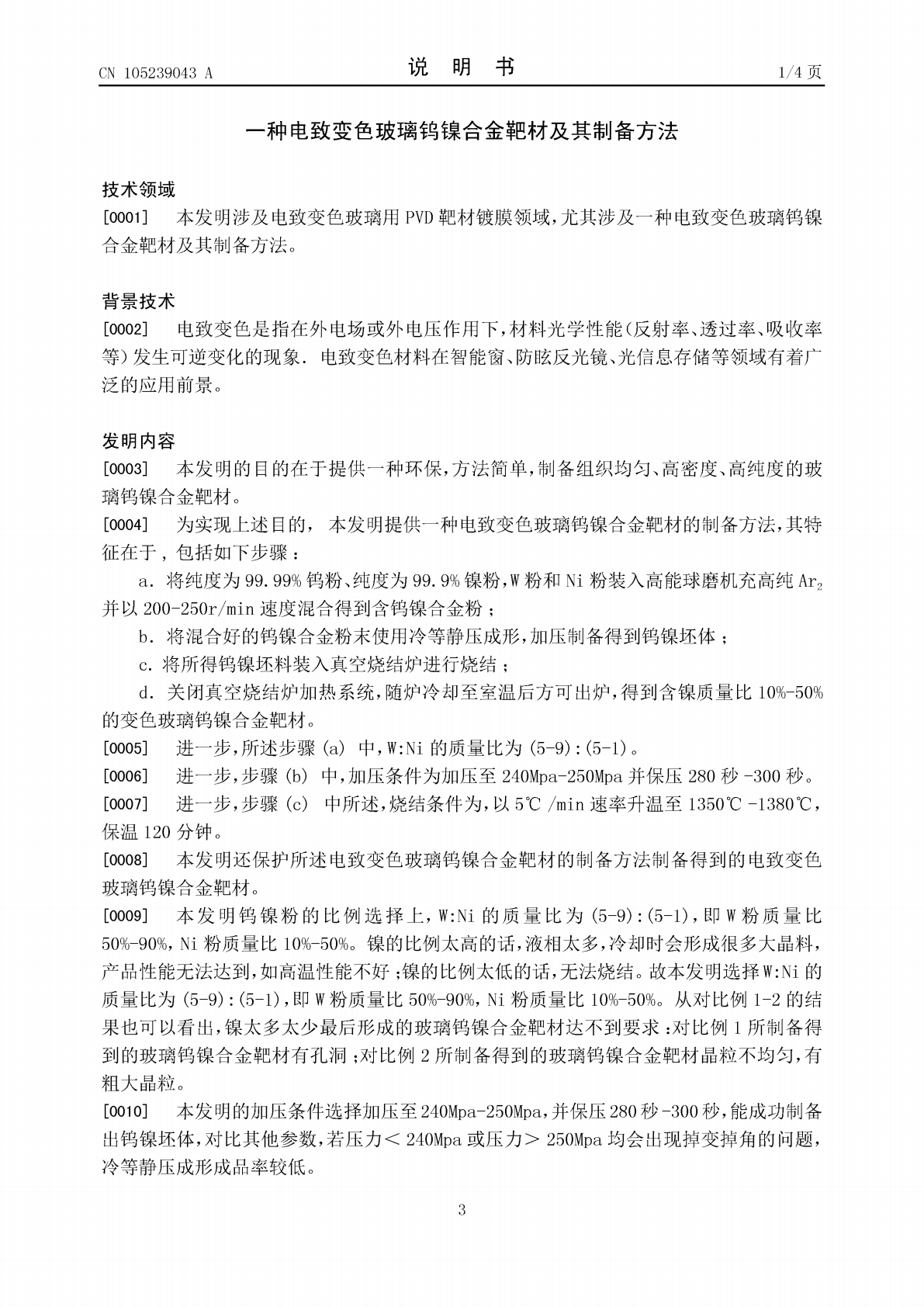

一种电致变色玻璃钨镍合金靶材及其制备方法.pdf

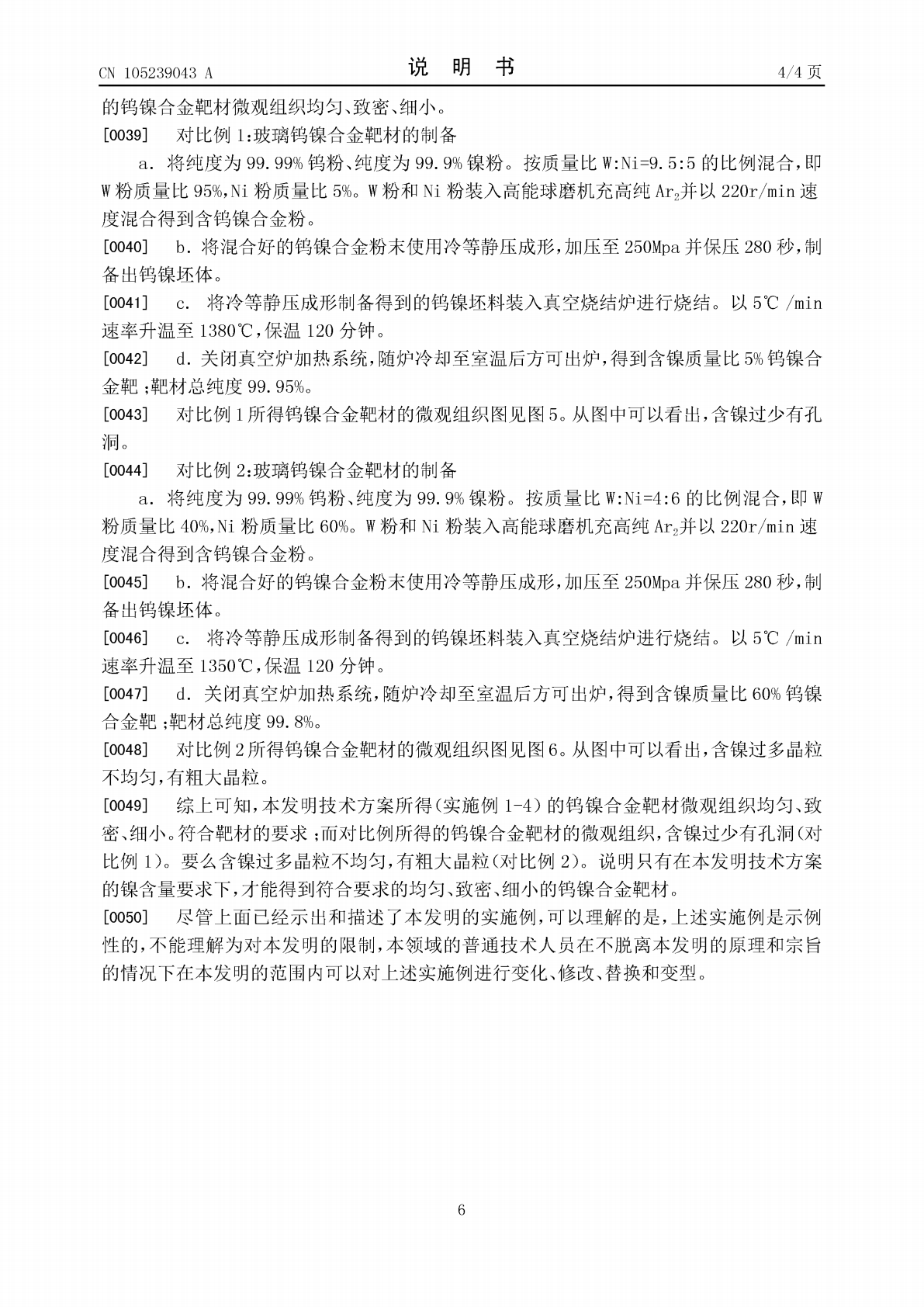

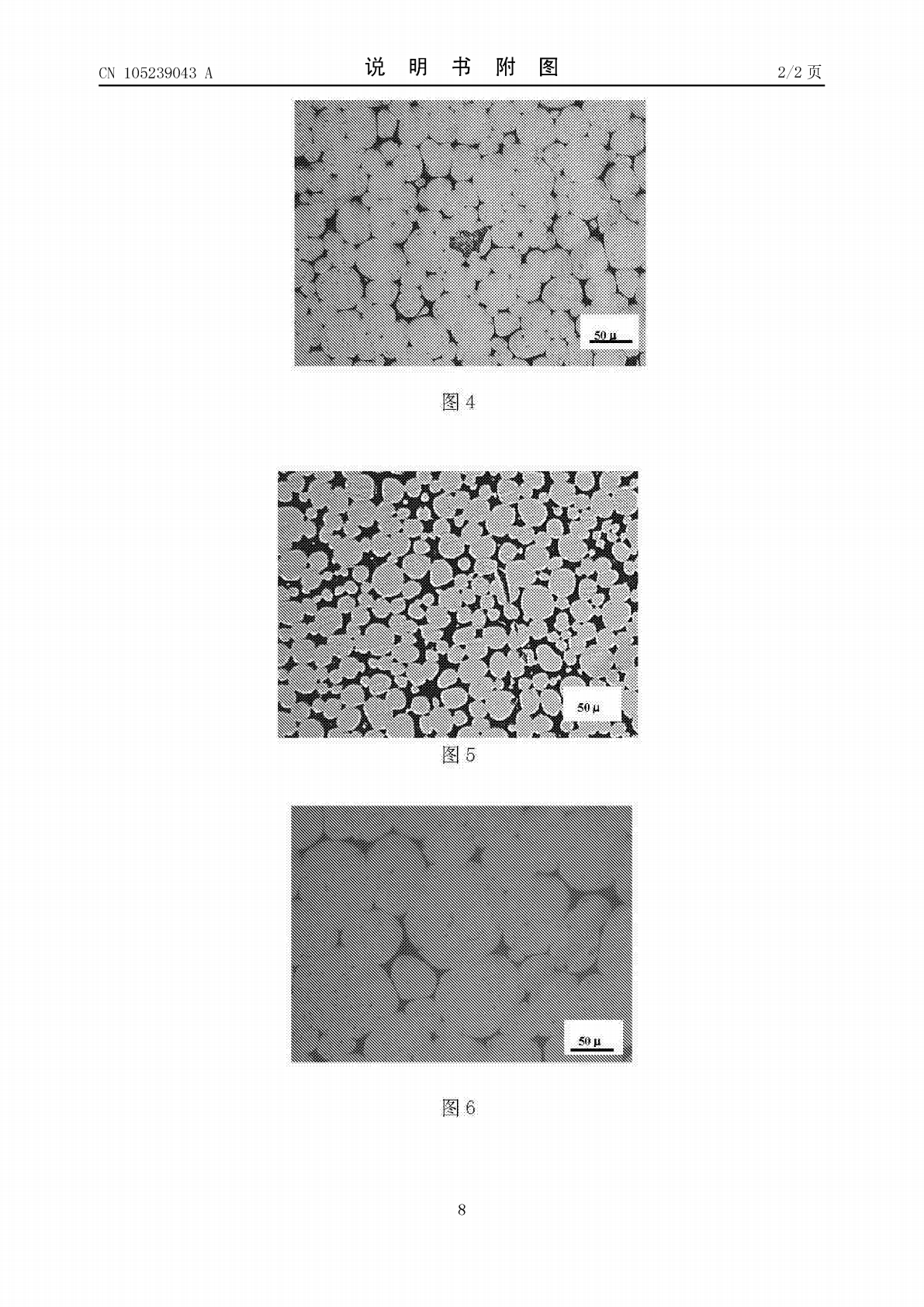

本发明公开了一种电致变色玻璃钨镍合金靶材及其制备方法。首先将纯度为99.99%钨粉、纯度为99.9%镍粉，W粉和Ni粉装入高能球磨机充高纯Ar2并以200-250r/min速度混合得到含钨镍合金粉；再使用冷等静压成形，加压制备得到钨镍坯体；将所得钨镍坯料装入真空烧结炉进行烧结；关闭真空烧结炉加热系统，随炉冷却至室温后方可出炉，得到总纯度＞99.9%、含镍质量比10%-50%的变色玻璃钨镍合金靶材。本发明环保，方法简单，能制备出组织均匀、高密度、高纯度的玻璃钨镍合金靶材。

2023-06-19

10

703KB

一种用于电致变色玻璃镀膜的钨镍合金靶材的制备方法.pdf

本发明公开了一种用于电致变色玻璃镀膜的钨镍合金靶材的制备方法，包括如下步骤：(1)按如下重量百分比称取各组分：高纯钨粉25～55％、高纯镍粉25～55％和高纯三氧化钨粉10～25％；(2)将上述各组分置于V形混料器中混合均匀，得混合粉末；(3)将上述混合粉末置于真空热压烧结模具内，再装入真空热压烧结炉至1400～1500℃加压真空烧结保温100～150min，随炉冷却获得所述钨镍合金靶材。本发明的制备的钨镍合金靶材密度高、纯度高。

2023-06-19

10

1.4MB

一种电控变色玻璃用靶材及其制备方法.pdf

本发明公开了一种电控变色玻璃用靶材,包括以下重量份的原料:90?100份钨、1?2份Mo、1?1.5份Nb、0.5?1.5份Ti、0.2?0.8份Ta和稀土变性剂0.1?0.3份。本发明靶材采用钨粉、Mo、Nb、Ti、Ta原料制成,经过配比制备的变色玻璃,变色均匀性好,变色时间快,通过加入的稀土变性剂,采用稀土镧、硅粉和B粉配合而成,稀土镧具有优异的活性能,提高原料的反应程度,而硅粉在反应中可提高产品原料的流动度,从而促进产品的反应效果,同时经过He离子辐照处理,然后预热改性处理,能够细化晶粒,从而提高稀

2023-05-10

10

一种钒钨合金靶材及其制备方法.pdf

本发明提供了一种钒钨合金靶材及其制备方法，该靶材由钒粉、钨粉及粘结剂制作组成，其中钒粉与钨粉的质量配比为19:1～3:2，所述钒粉与钨粉的纯度大于99.5％。该制备方法包括以下步骤：按比例称取钒粉与钨粉，并将两者充分混匀；将混匀的钒粉和钨粉加入粘结剂进一步混匀，并处理得到干燥的钒钨粉与粘结剂的复合粉末材料；将步骤(2)的复合粉末材料进行等离子喷涂操作；取下喷涂所得的构件，并对所述构件进行处理得到成品。本发明的钒钨合金靶材均匀性好，稳定性高。本发明的制备方法采用等离子喷涂方式简单易行，无需模具设计和昂贵的压

2023-11-02

10

486KB

一种硫化钨靶材的制备方法.pdf

一种硫化钨靶材的制备方法，属于非金属靶材的技术领域，采用真空热压烧结制备，包括以下步骤：A、硫化钨的预处理：将硫化钨与二硫化钼粉体、碳粉混合均匀，得混合物料，备用；B、真空热压烧结：将步骤A得到的混合物料装入模具中，置于烧结炉中进行烧结，控制烧结温度1300‑1550℃，烧结压力25‑38MPa，并保温保压2‑5h，烧结完成后，降温至810‑850℃，撤压，降温到150℃以下时，出炉，得到粗坯；C、精加工：将步骤B得到的粗坯经过切割、平面磨加工，得到硫化钨靶材。本发明简单、易操作，安全无污染，填补了硫化钨

2023-06-17

10

277KB
