烟气再循环辅助燃烧式熔铝炉.pdf

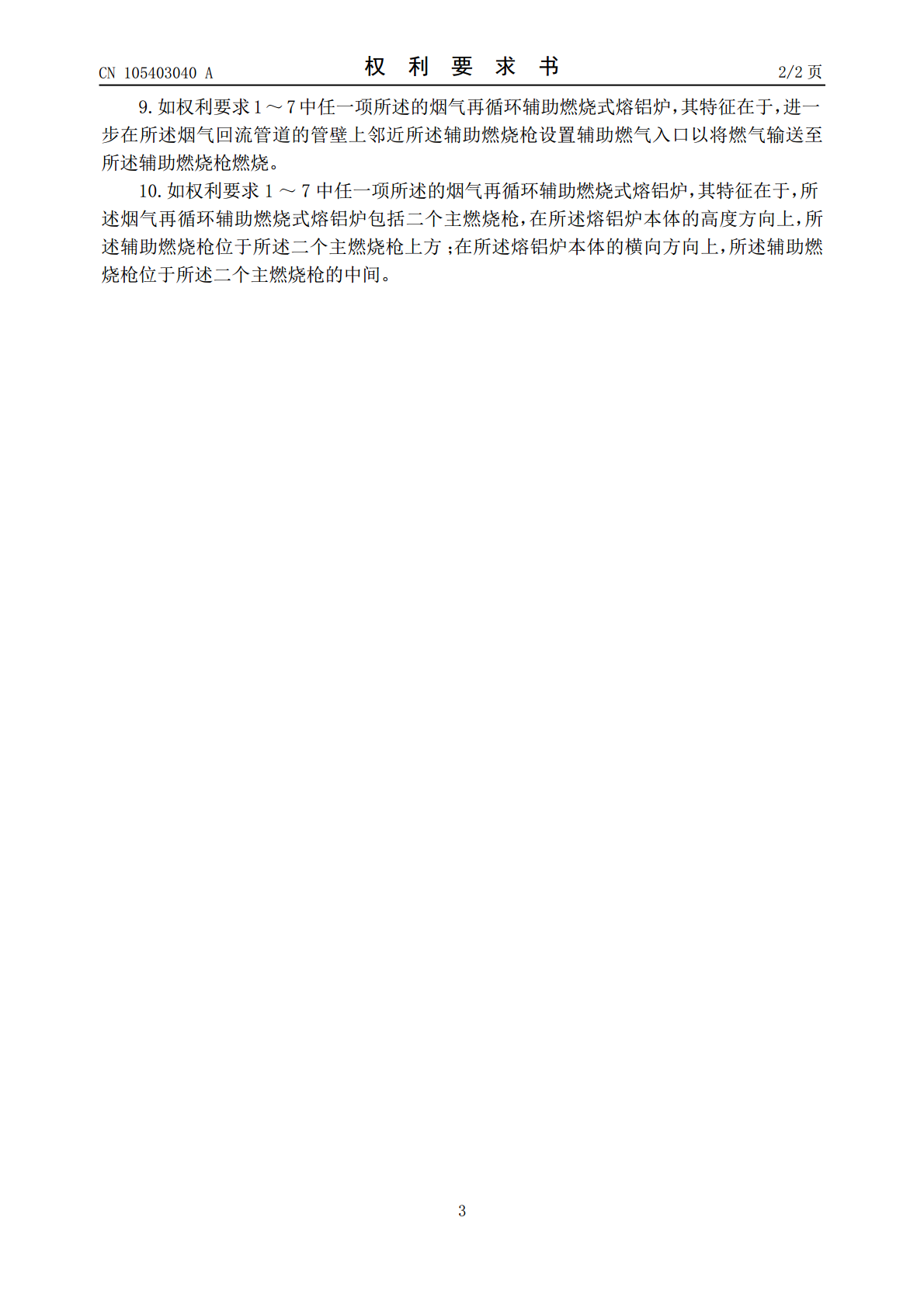

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105403040A(43)申请公布日2016.03.16(21)申请号201510810516.7(22)申请日2015.11.19(71)申请人广东工业大学地址510050广东省广州市番禺区大学城外环西路100号(72)发明人刘效洲卢坚伟苏晓键李瑞宇(74)专利代理机构北京献智知识产权代理事务所(特殊普通合伙)11434代理人杨献智(51)Int.Cl.F27B14/00(2006.01)F27B14/08(2006.01)F27B14/14(2006.01)权利要求书2页说明书4页附图1页(54)发明名称烟气再循环辅助燃烧式熔铝炉(57)摘要本发明公开一种烟气再循环辅助燃烧式熔铝炉，包括：熔铝炉本体，熔铝炉本体包括设于内部的炉膛、位于炉膛中上部的燃烧室、位于炉膛下部的铝液池、以及设于熔铝炉本体侧壁且与燃烧室连通的高温烟气出口；至少一个主燃烧枪，至少一个主燃烧枪设于熔铝炉本体的一端壁用于向燃烧室内喷射燃料燃烧放热以将铝液池内的铝熔化成铝液；以及烟气管道，烟气管道将高温烟气出口连接至烟囱。其中，烟气再循环辅助燃烧式熔铝炉进一步包括：辅助燃烧枪，辅助燃烧枪与至少一个主燃烧枪间隔地设于熔铝炉本体的一端壁；以及烟气回流管道，烟气回流管道与烟气管道连通以将烟气管道中的部分高温烟气回流至辅助燃烧枪助燃。CN105403040ACN105403040A权利要求书1/2页1.一种烟气再循环辅助燃烧式熔铝炉，包括：熔铝炉本体，所述熔铝炉本体包括设于内部的炉膛、位于所述炉膛中上部的燃烧室、位于所述炉膛下部的铝液池、以及设于所述熔铝炉本体侧壁且与所述燃烧室连通的高温烟气出口；至少一个主燃烧枪，所述至少一个主燃烧枪设于所述熔铝炉本体的一端壁用于向所述燃烧室内喷射燃料燃烧放热以将所述铝液池内的铝熔化成铝液；以及烟气管道，所述烟气管道将所述高温烟气出口连接至烟囱；其特征在于，所述烟气再循环辅助燃烧式熔铝炉进一步包括：辅助燃烧枪，所述辅助燃烧枪与所述至少一个主燃烧枪间隔地设于所述熔铝炉本体的所述一端壁；以及烟气回流管道，所述烟气回流管道与所述烟气管道连通以将所述烟气管道中的部分高温烟气回流至所述辅助燃烧枪助燃。2.如权利要求1所述的烟气再循环辅助燃烧式熔铝炉，其特征在于，进一步包括空气压缩机和引射管，所述空气压缩机的压缩空气出口与所述引射管的一端相连，所述引射管的另一端延伸至所述烟气回流管道中并且开口朝向所述辅助燃烧枪，使得所述烟气管道中的部分高温烟气在喷入所述烟气回流管道中的压缩空气形成的负压作用下回流至所述辅助燃烧枪。3.如权利要求2所述的烟气再循环辅助燃烧式熔铝炉，其特征在于，进一步包括搅动助熔烟气管道，所述搅动助熔烟气管道的一端在所述引射管和所述辅助燃烧枪之间与所述烟气回流管道连通，所述搅动助熔烟气管道的另一端与所述熔铝炉本体的底壁上的至少一个进气口连通，以将所述烟气回流管道中的部分空烟混合气喷入所述铝液池内以搅动铝液。4.如权利要求3所述的烟气再循环辅助燃烧式熔铝炉，其特征在于，进一步包括增压机，所述增压机设置在所述搅动助熔烟气管道中以将空烟混合气的压力增大至0.4～1.0MPa，使得空烟混合气克服所述炉膛内的压力喷入所述铝液池内以搅动铝液。5.如权利要求4所述的烟气再循环辅助燃烧式熔铝炉，其特征在于，其中，单位时间内由所述烟气管道进入所述烟气回流管道的烟气设定成以体积百分比计为所述烟气管道内烟气总量的20～40％。6.如权利要求5所述的烟气再循环辅助燃烧式熔铝炉，其特征在于，其中，单位时间内由所述烟气回流管道进入所述搅动助熔烟气管道的烟气设定成以体积百分比计为所述烟气回流管道内烟气总量的10～20％。7.如权利要求6所述的烟气再循环辅助燃烧式熔铝炉，其特征在于，所述熔铝炉本体的底壁上间隔设有至少五个进气口，所述搅动助熔烟气管道的所述另一端设有至少五个烟气搅动支管，每个所述烟气搅动支管的一端分别与所述搅动助熔烟气管道内部连通，每个所述烟气搅动支管的另一端分别与所述熔铝炉本体底壁上的对应的每个所述进气口连通。8.如权利要求1～7中任一项所述的烟气再循环辅助燃烧式熔铝炉，其特征在于，进一步包括混合器，所述混合器包括燃气入口、空气入口以及空燃混合气出口，所述空燃混合气出口通过管线与所述至少一个主燃烧枪连通以将来自所述燃气入口的燃气与来自所述空气入口的空气混合后输送至所述至少一个主燃烧枪燃烧。2CN105403040A权利要求书2/2页9.如权利要求1～7中任一项所述的烟气再循环辅助燃烧式熔铝炉，其特征在于，进一步在所述烟气回流管道的管壁上邻近所述辅助燃烧枪设置辅助燃气入口以将燃气输送至所述辅助燃烧枪燃烧。10.如权利要求1～7中任一项所述的烟气再循环辅助燃烧式熔铝炉，其特
