一种卧式油页岩干馏装置.pdf

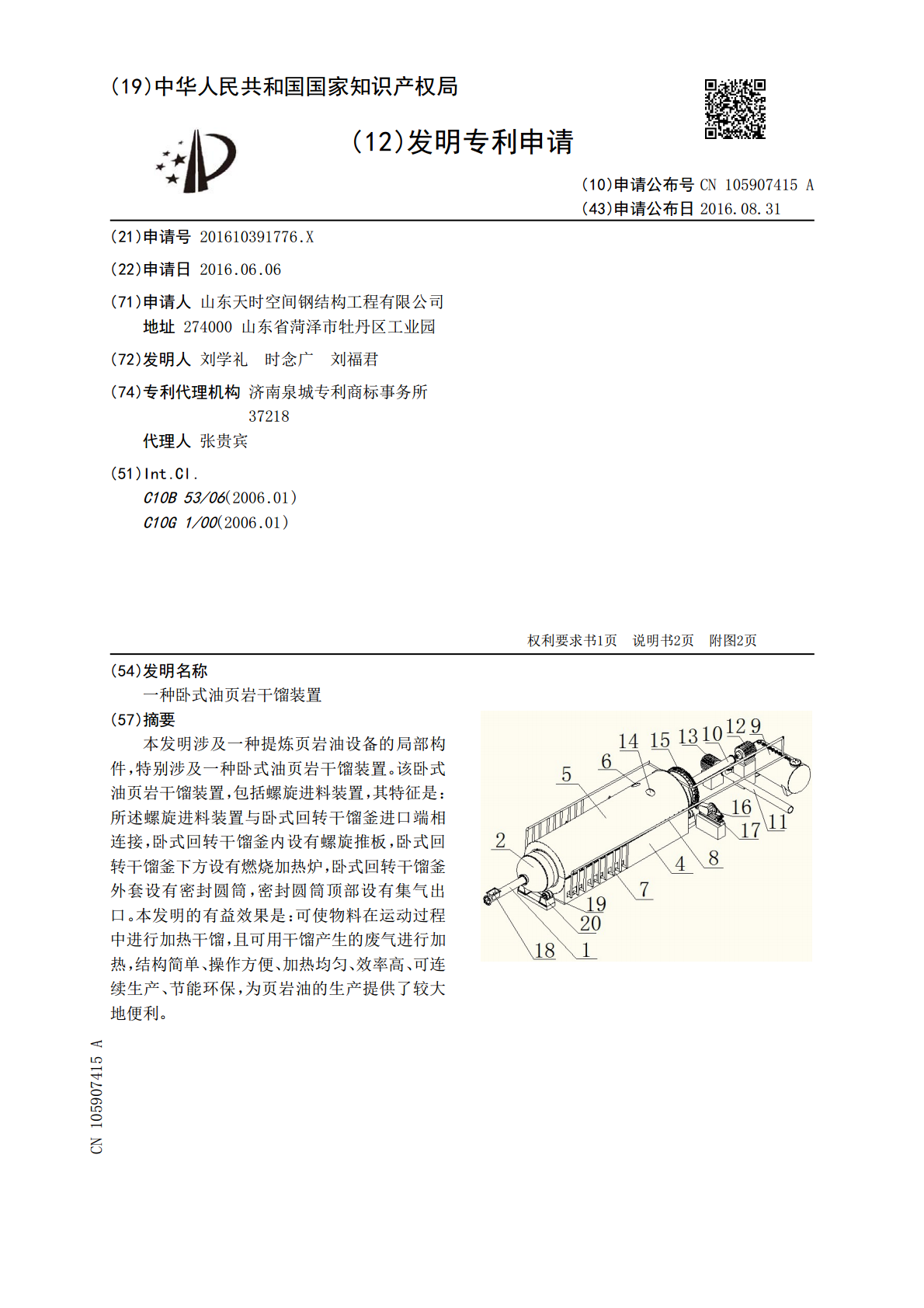

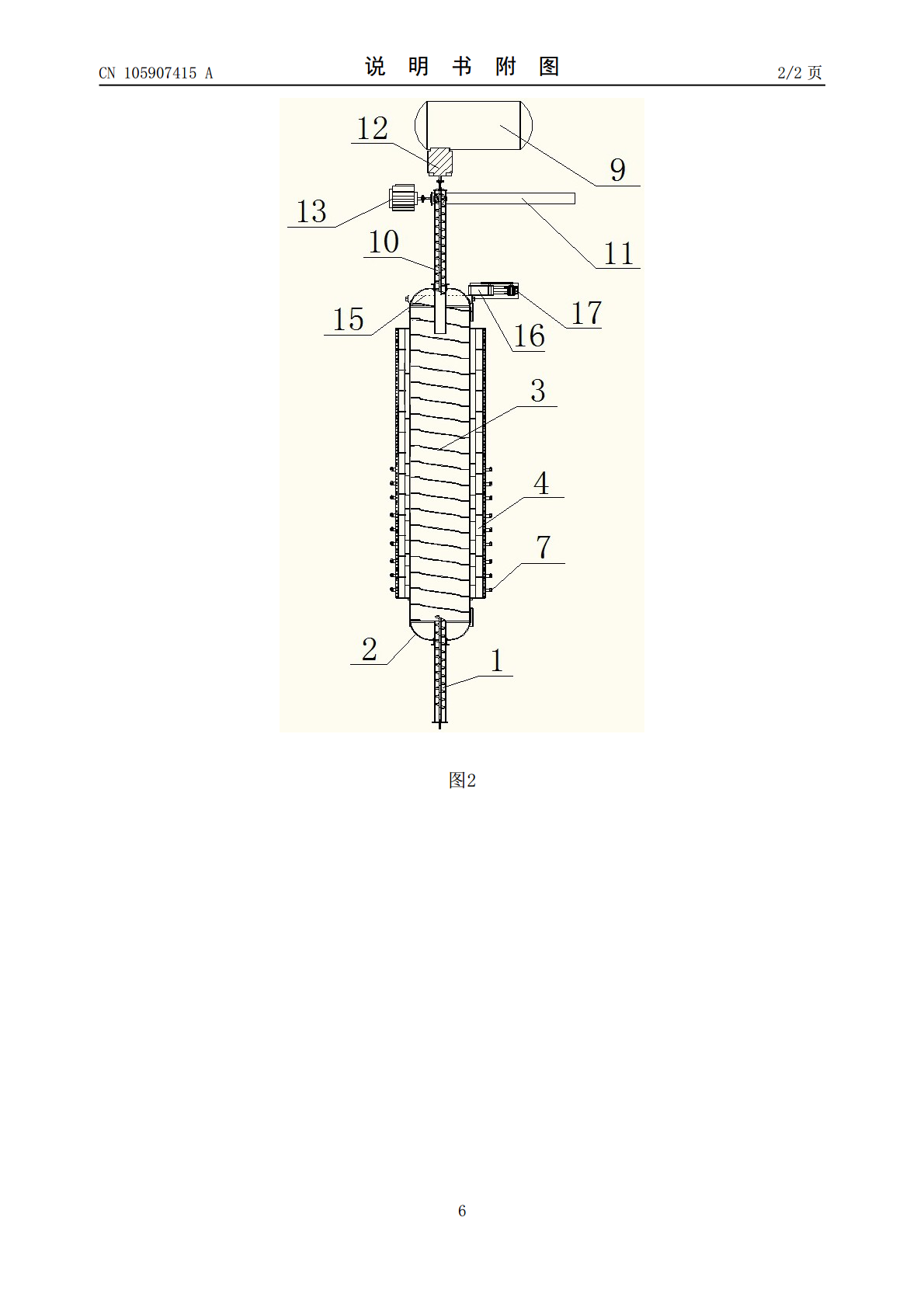

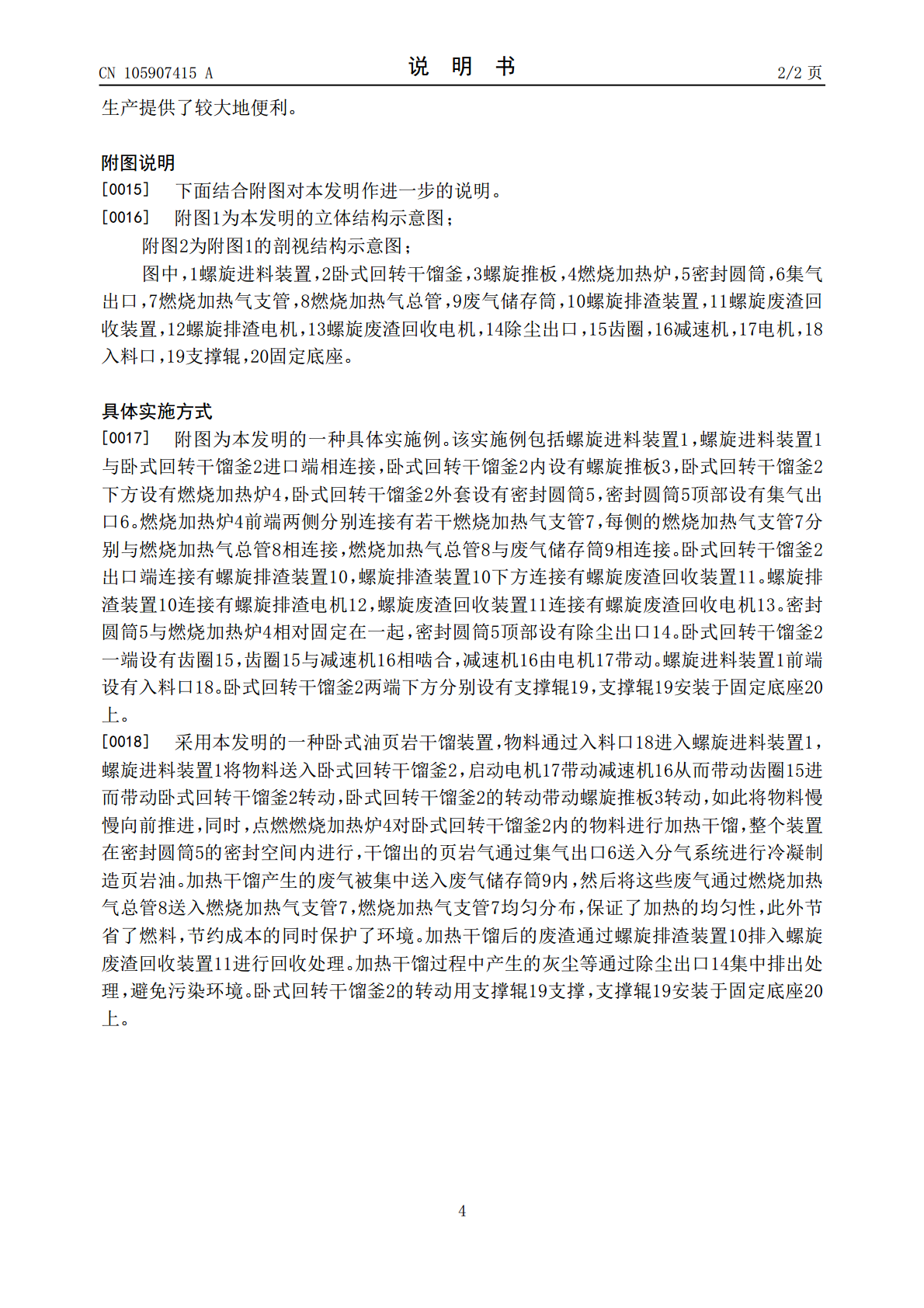

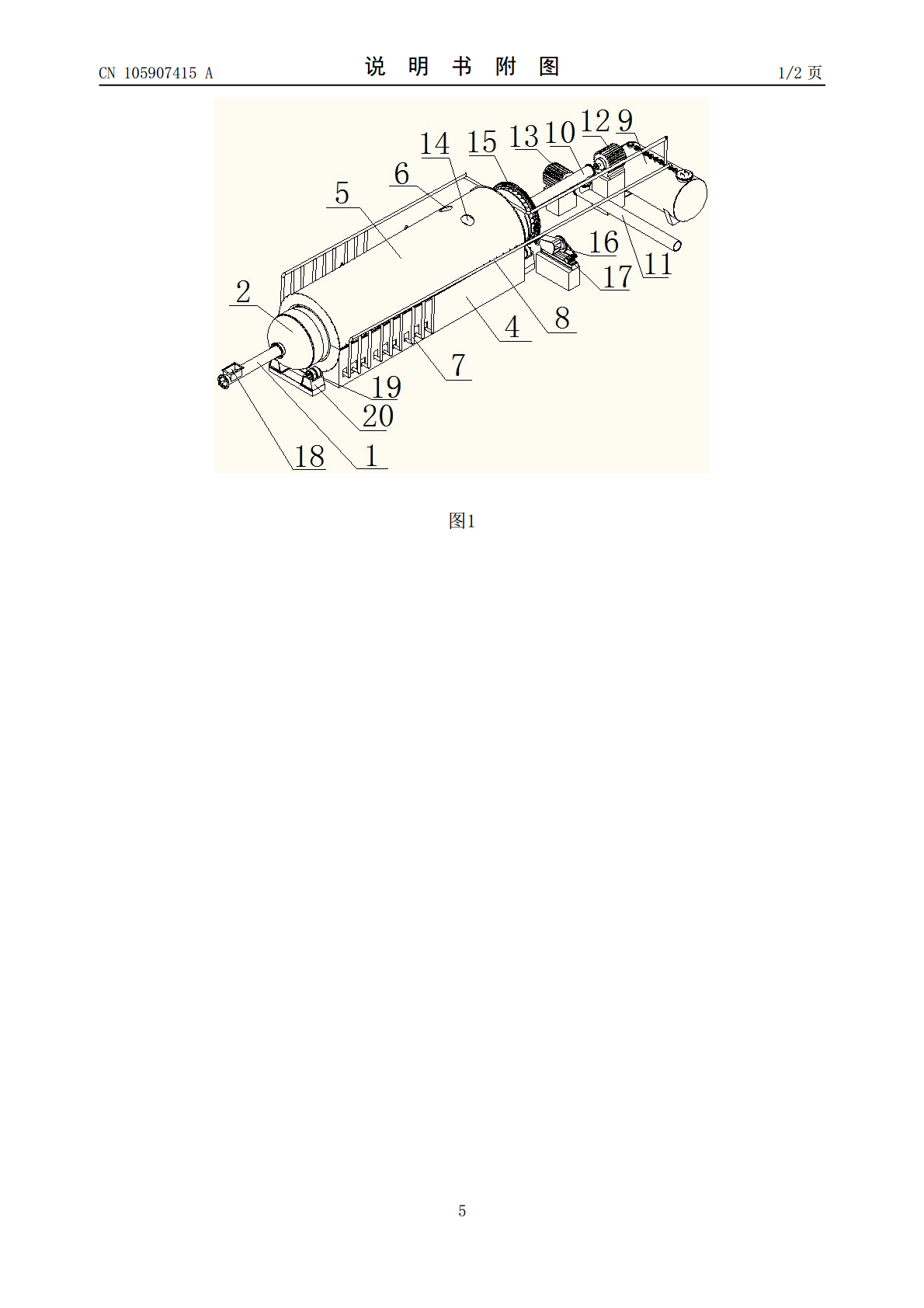

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105907415A(43)申请公布日2016.08.31(21)申请号201610391776.X(22)申请日2016.06.06(71)申请人山东天时空间钢结构工程有限公司地址274000山东省菏泽市牡丹区工业园(72)发明人刘学礼时念广刘福君(74)专利代理机构济南泉城专利商标事务所37218代理人张贵宾(51)Int.Cl.C10B53/06(2006.01)C10G1/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种卧式油页岩干馏装置(57)摘要本发明涉及一种提炼页岩油设备的局部构件，特别涉及一种卧式油页岩干馏装置。该卧式油页岩干馏装置，包括螺旋进料装置，其特征是：所述螺旋进料装置与卧式回转干馏釜进口端相连接，卧式回转干馏釜内设有螺旋推板，卧式回转干馏釜下方设有燃烧加热炉，卧式回转干馏釜外套设有密封圆筒，密封圆筒顶部设有集气出口。本发明的有益效果是：可使物料在运动过程中进行加热干馏，且可用干馏产生的废气进行加热，结构简单、操作方便、加热均匀、效率高、可连续生产、节能环保，为页岩油的生产提供了较大地便利。CN105907415ACN105907415A权利要求书1/1页1.一种卧式油页岩干馏装置，包括螺旋进料装置（1），其特征是：所述螺旋进料装置（1）与卧式回转干馏釜（2）进口端相连接，卧式回转干馏釜（2）内设有螺旋推板（3），卧式回转干馏釜（2）下方设有燃烧加热炉（4），卧式回转干馏釜（2）外套设有密封圆筒（5），密封圆筒（5）顶部设有集气出口（6）。2.根据权利要求1所述的一种卧式油页岩干馏装置，其特征是：所述燃烧加热炉（4）前端两侧分别连接有若干燃烧加热气支管（7），每侧的燃烧加热气支管（7）分别与燃烧加热气总管（8）相连接，燃烧加热气总管（8）与废气储存筒（9）相连接。3.根据权利要求1所述的一种卧式油页岩干馏装置，其特征是：所述卧式回转干馏釜（2）出口端连接有螺旋排渣装置（10），螺旋排渣装置（10）下方连接有螺旋废渣回收装置（11）。4.根据权利要求3所述的一种卧式油页岩干馏装置，其特征是：所述螺旋排渣装置（10）连接有螺旋排渣电机（12），螺旋废渣回收装置（11）连接有螺旋废渣回收电机（13）。5.根据权利要求1所述的一种卧式油页岩干馏装置，其特征是：所述密封圆筒（5）与燃烧加热炉（4）相对固定在一起，密封圆筒（5）顶部设有除尘出口（14）。6.根据权利要求1所述的一种卧式油页岩干馏装置，其特征是：所述卧式回转干馏釜（2）一端设有齿圈（15），齿圈（15）与减速机（16）相啮合，减速机（16）由电机（17）带动。7.根据权利要求1所述的一种卧式油页岩干馏装置，其特征是：所述螺旋进料装置（1）前端设有入料口（18）。8.根据权利要求1所述的一种卧式油页岩干馏装置，其特征是：所述卧式回转干馏釜（2）两端下方分别设有支撑辊（19），支撑辊（19）安装于固定底座（20）上。2CN105907415A说明书1/2页一种卧式油页岩干馏装置技术领域[0001]本发明涉及一种提炼页岩油设备的局部构件，特别涉及一种卧式油页岩干馏装置。背景技术[0002]我国是世界第二大能源消耗国，每年消耗约6亿吨原油，原油进口量的比例超过55％，已越过国际公认的50％的警戒线，而进口原油的比例还将持续增加，由于国际形势的复杂多变，长期严重依赖国外进口原油的局面将无法得到保证，未来的能源供应的不确定性将制约我国经济的持续稳定健康发展，且原油已成为美国等操控世界局面的有力武器，势必会对我国造成严重威胁。[0003]我国的油页岩矿石储量十分丰富，已探明储量位居世界前列，从油页岩矿石中提取页岩油的前景十分广阔，对降低我国对外石油的依存度和保障我国经济安全具有重要的战略意义。[0004]目前，从油页岩矿石中提取页岩油的工艺均是采用低压竖炉进行，不仅加热不均匀，且不能持续对油页岩矿石进行干馏处理，需要断开一炉一炉进行，此外，干馏产生的废气没能得到有效应用，不符合国家节能环保的总体要求。发明内容[0005]本发明为了弥补现有技术的不足，提供了一种加热均匀、效率高、可连续生产、节能环保的卧式油页岩干馏装置。[0006]本发明是通过如下技术方案实现的：一种卧式油页岩干馏装置，包括螺旋进料装置，其特征是：所述螺旋进料装置与卧式回转干馏釜进口端相连接，卧式回转干馏釜内设有螺旋推板，卧式回转干馏釜下方设有燃烧加热炉，卧式回转干馏釜外套设有密封圆筒，密封圆筒顶部设有集气出口。[0007]所述燃烧加热炉前端两侧分别连接有若干燃烧加热气支管，每侧的燃烧加热气支管分别与燃烧加热气总管相连接，燃烧加热气总管与废气储存筒相连接。[0008]所述卧式回转干馏釜出口端连接有
