一种微波冶炼反应装置.pdf

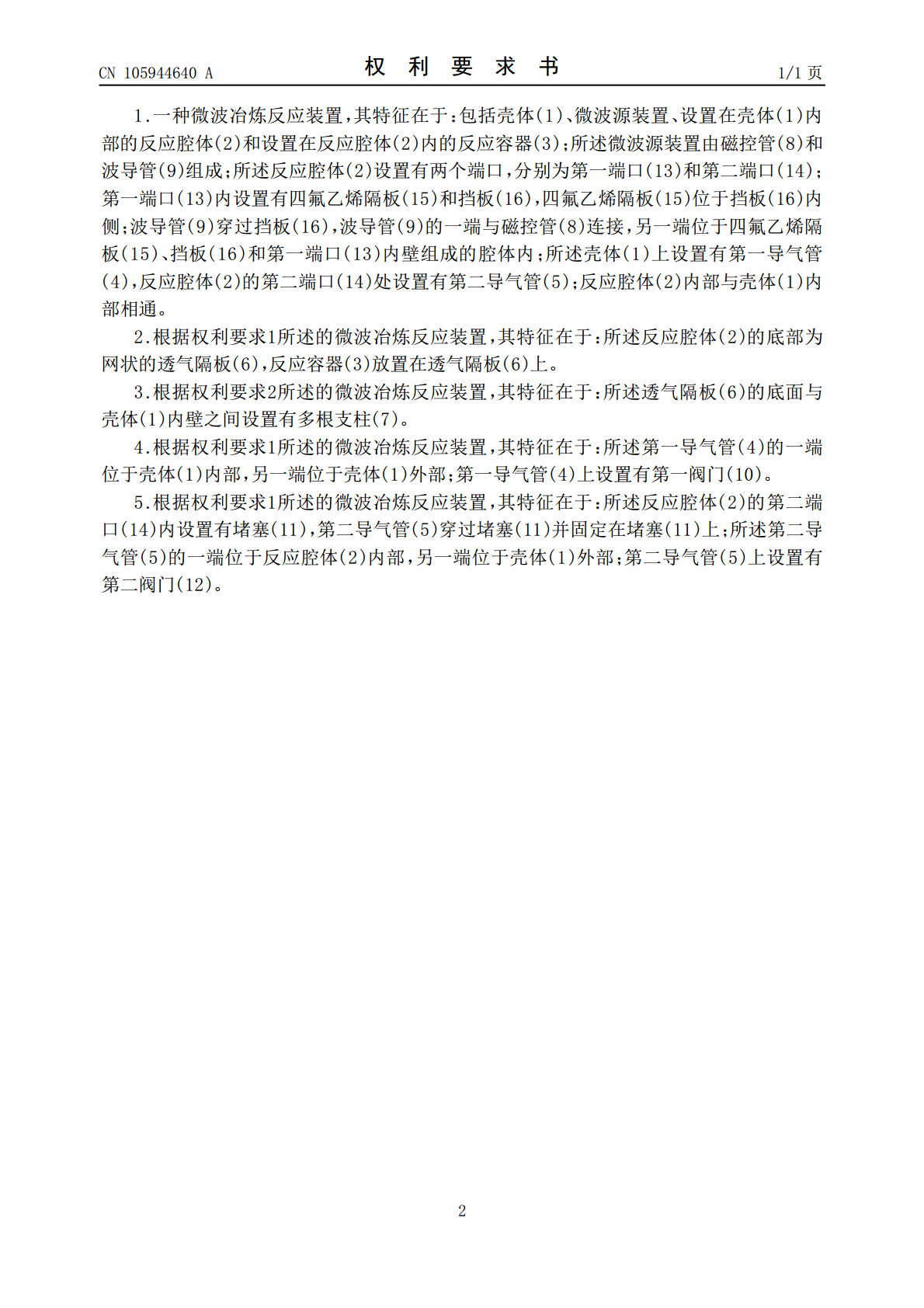

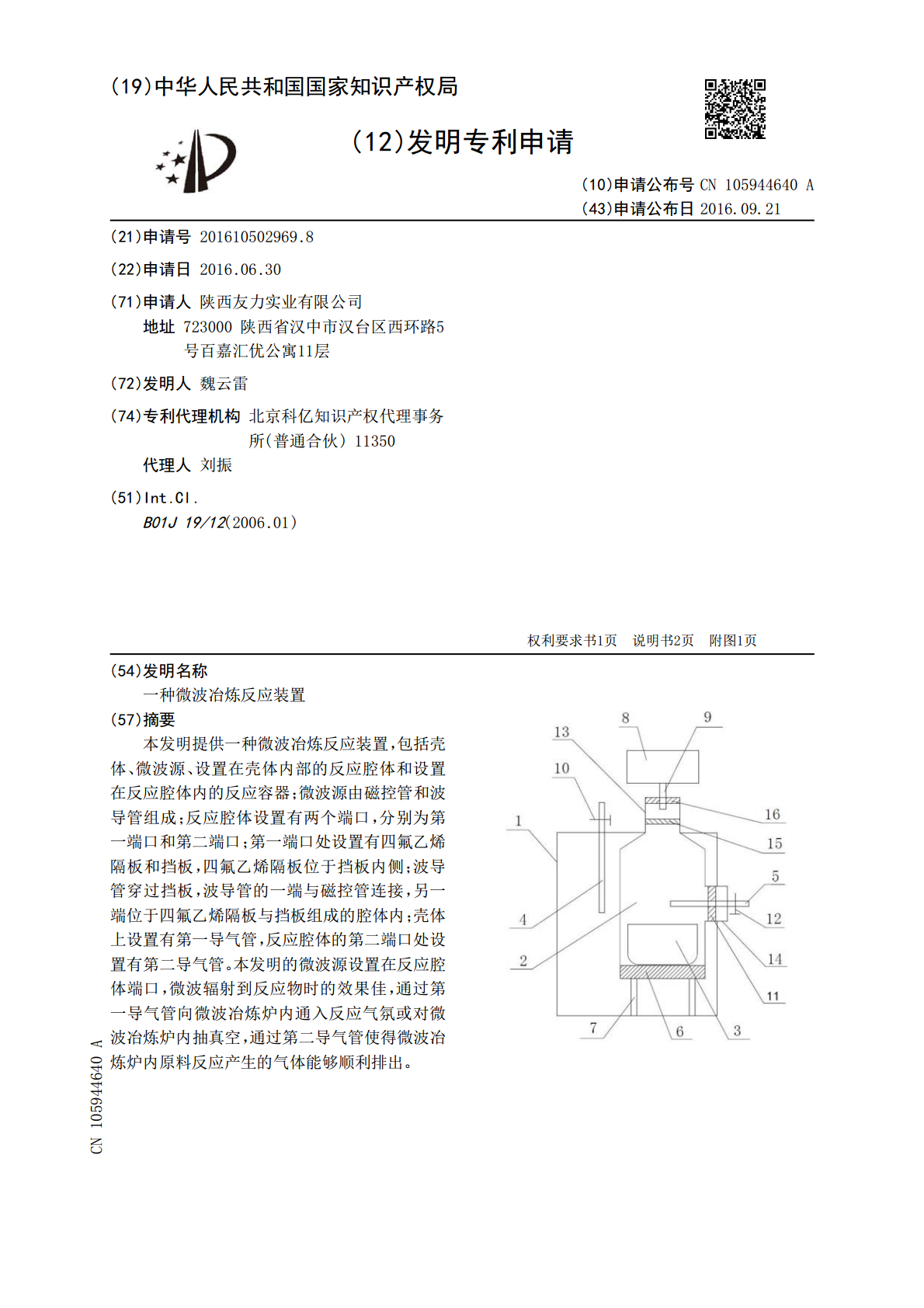

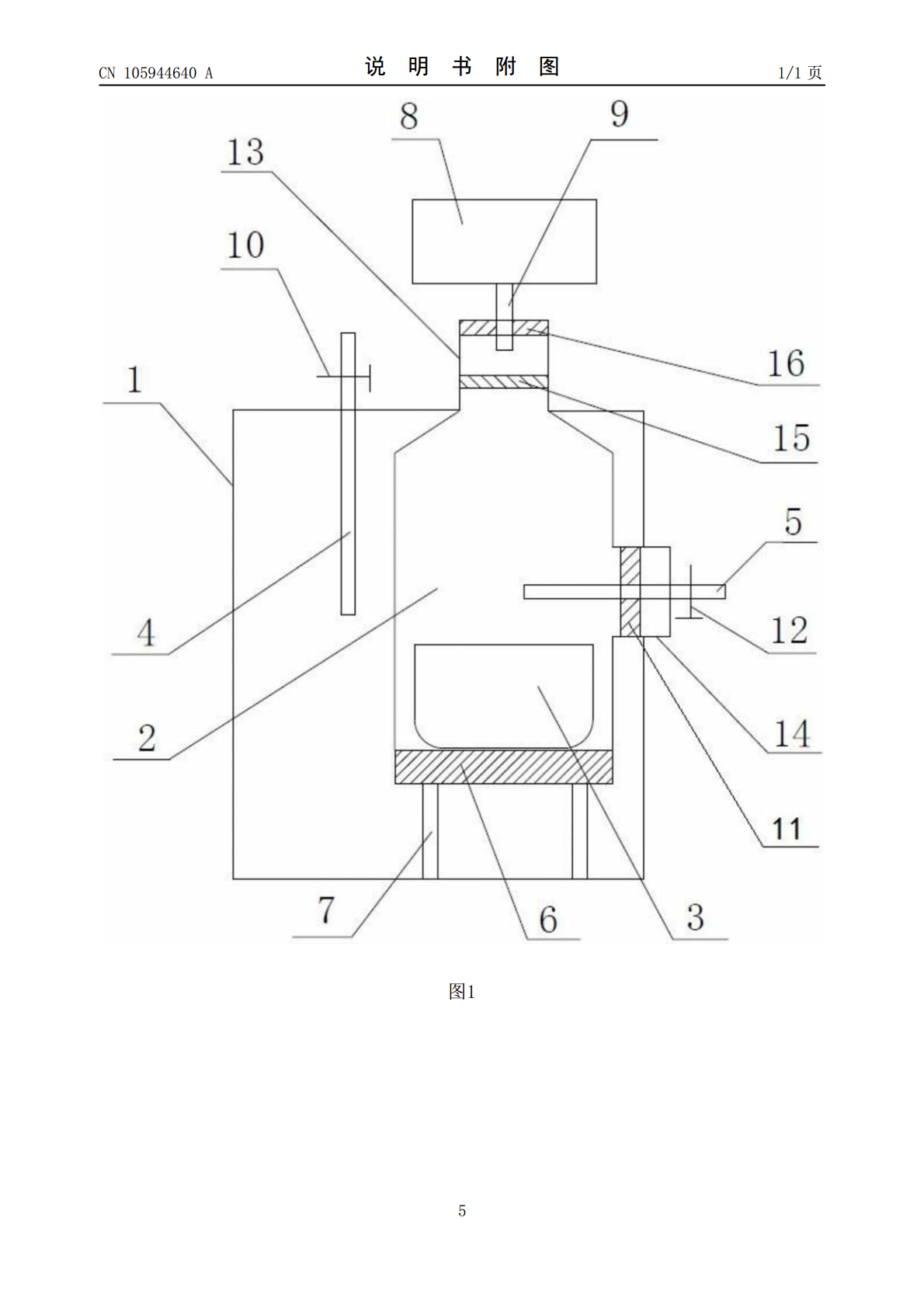

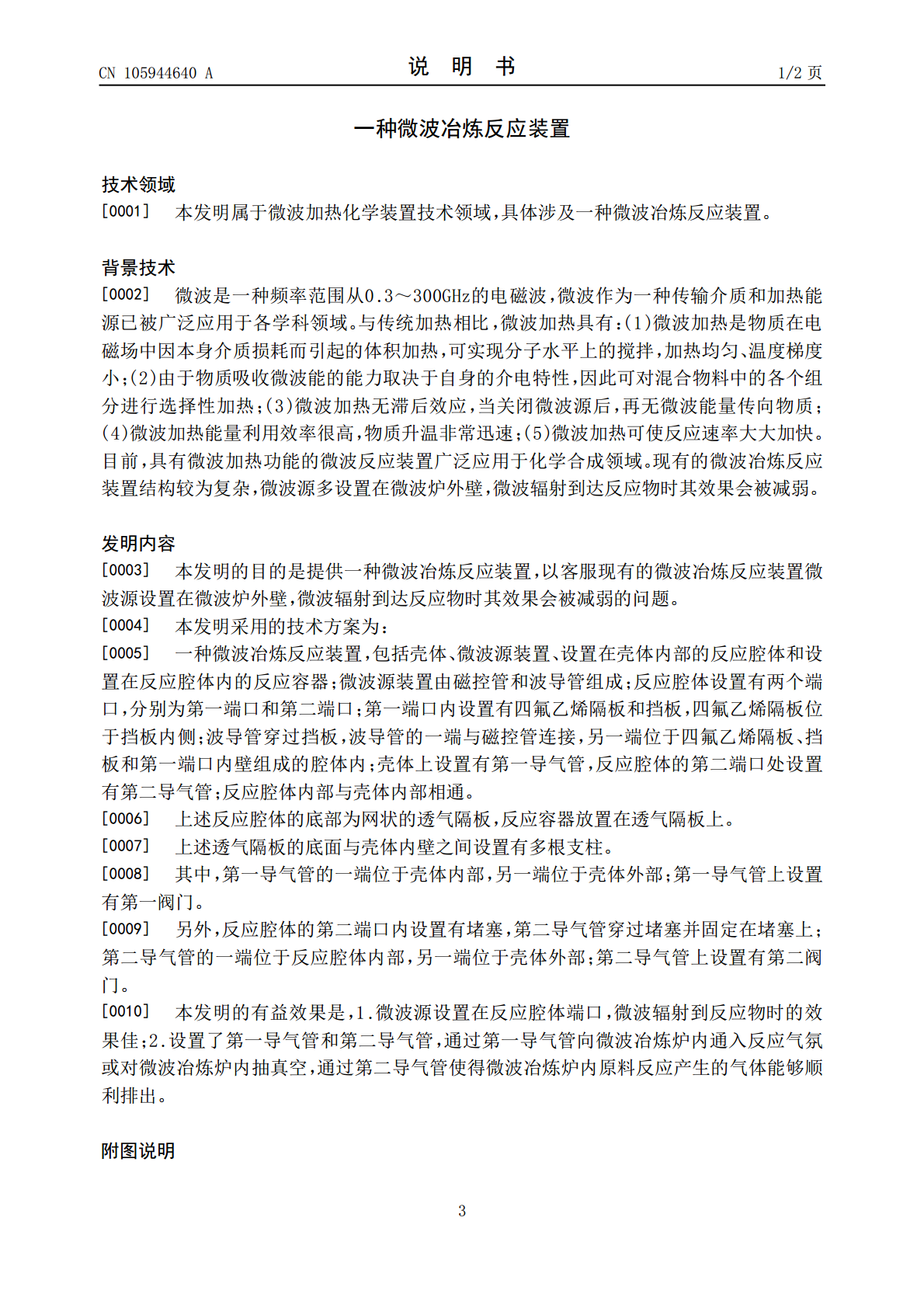

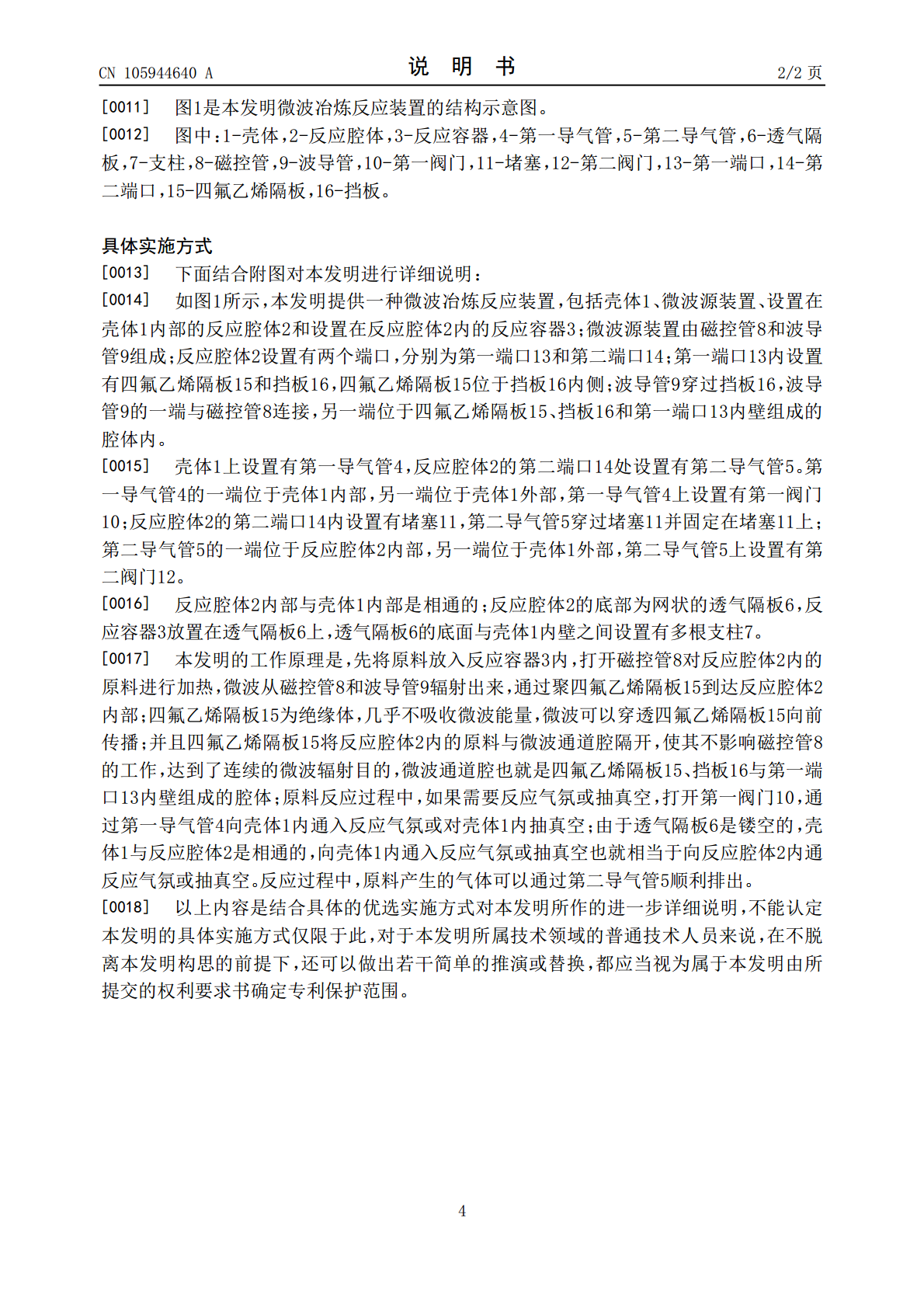

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105944640A(43)申请公布日2016.09.21(21)申请号201610502969.8(22)申请日2016.06.30(71)申请人陕西友力实业有限公司地址723000陕西省汉中市汉台区西环路5号百嘉汇优公寓11层(72)发明人魏云雷(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人刘振(51)Int.Cl.B01J19/12(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种微波冶炼反应装置(57)摘要本发明提供一种微波冶炼反应装置，包括壳体、微波源、设置在壳体内部的反应腔体和设置在反应腔体内的反应容器；微波源由磁控管和波导管组成；反应腔体设置有两个端口，分别为第一端口和第二端口；第一端口处设置有四氟乙烯隔板和挡板，四氟乙烯隔板位于挡板内侧；波导管穿过挡板，波导管的一端与磁控管连接，另一端位于四氟乙烯隔板与挡板组成的腔体内；壳体上设置有第一导气管，反应腔体的第二端口处设置有第二导气管。本发明的微波源设置在反应腔体端口，微波辐射到反应物时的效果佳，通过第一导气管向微波冶炼炉内通入反应气氛或对微波冶炼炉内抽真空，通过第二导气管使得微波冶炼炉内原料反应产生的气体能够顺利排出。CN105944640ACN105944640A权利要求书1/1页1.一种微波冶炼反应装置，其特征在于：包括壳体(1)、微波源装置、设置在壳体(1)内部的反应腔体(2)和设置在反应腔体(2)内的反应容器(3)；所述微波源装置由磁控管(8)和波导管(9)组成；所述反应腔体(2)设置有两个端口，分别为第一端口(13)和第二端口(14)；第一端口(13)内设置有四氟乙烯隔板(15)和挡板(16)，四氟乙烯隔板(15)位于挡板(16)内侧；波导管(9)穿过挡板(16)，波导管(9)的一端与磁控管(8)连接，另一端位于四氟乙烯隔板(15)、挡板(16)和第一端口(13)内壁组成的腔体内；所述壳体(1)上设置有第一导气管(4)，反应腔体(2)的第二端口(14)处设置有第二导气管(5)；反应腔体(2)内部与壳体(1)内部相通。2.根据权利要求1所述的微波冶炼反应装置，其特征在于：所述反应腔体(2)的底部为网状的透气隔板(6)，反应容器(3)放置在透气隔板(6)上。3.根据权利要求2所述的微波冶炼反应装置，其特征在于：所述透气隔板(6)的底面与壳体(1)内壁之间设置有多根支柱(7)。4.根据权利要求1所述的微波冶炼反应装置，其特征在于：所述第一导气管(4)的一端位于壳体(1)内部，另一端位于壳体(1)外部；第一导气管(4)上设置有第一阀门(10)。5.根据权利要求1所述的微波冶炼反应装置，其特征在于：所述反应腔体(2)的第二端口(14)内设置有堵塞(11)，第二导气管(5)穿过堵塞(11)并固定在堵塞(11)上；所述第二导气管(5)的一端位于反应腔体(2)内部，另一端位于壳体(1)外部；第二导气管(5)上设置有第二阀门(12)。2CN105944640A说明书1/2页一种微波冶炼反应装置技术领域[0001]本发明属于微波加热化学装置技术领域，具体涉及一种微波冶炼反应装置。背景技术[0002]微波是一种频率范围从0.3～300GHz的电磁波，微波作为一种传输介质和加热能源已被广泛应用于各学科领域。与传统加热相比，微波加热具有：(1)微波加热是物质在电磁场中因本身介质损耗而引起的体积加热，可实现分子水平上的搅拌，加热均匀、温度梯度小；(2)由于物质吸收微波能的能力取决于自身的介电特性，因此可对混合物料中的各个组分进行选择性加热；(3)微波加热无滞后效应，当关闭微波源后，再无微波能量传向物质；(4)微波加热能量利用效率很高，物质升温非常迅速；(5)微波加热可使反应速率大大加快。目前，具有微波加热功能的微波反应装置广泛应用于化学合成领域。现有的微波冶炼反应装置结构较为复杂，微波源多设置在微波炉外壁，微波辐射到达反应物时其效果会被减弱。发明内容[0003]本发明的目的是提供一种微波冶炼反应装置，以客服现有的微波冶炼反应装置微波源设置在微波炉外壁，微波辐射到达反应物时其效果会被减弱的问题。[0004]本发明采用的技术方案为：[0005]一种微波冶炼反应装置，包括壳体、微波源装置、设置在壳体内部的反应腔体和设置在反应腔体内的反应容器；微波源装置由磁控管和波导管组成；反应腔体设置有两个端口，分别为第一端口和第二端口；第一端口内设置有四氟乙烯隔板和挡板，四氟乙烯隔板位于挡板内侧；波导管穿过挡板，波导管的一端与磁控管连接，另一端位于四氟乙烯隔板、挡板和第一端口内壁组成的腔体内；壳体上设置有第一导气管，反应腔体的第二端口处设置有第二导气管；反应腔体内部与壳体内部相
