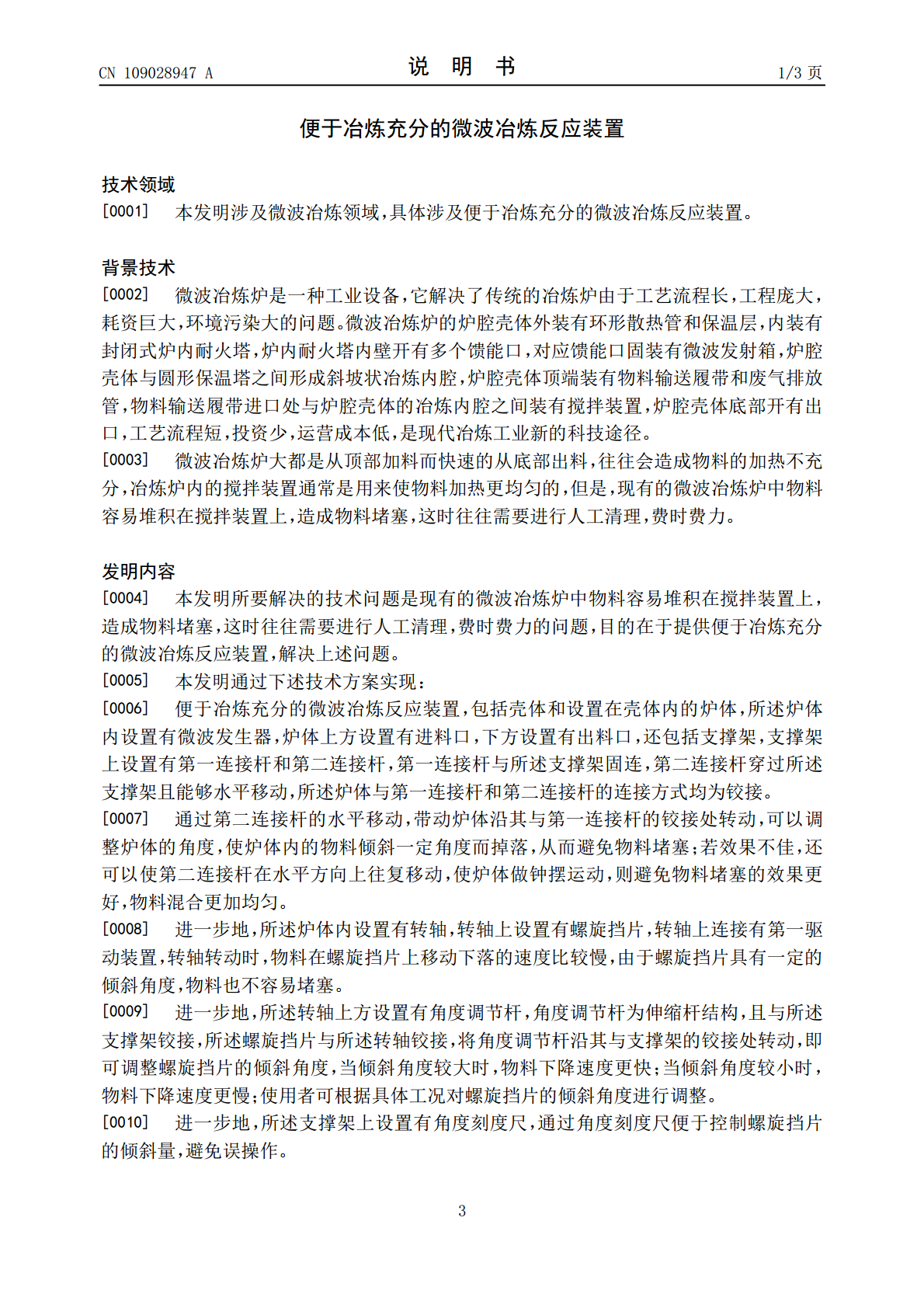

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109028947A(43)申请公布日2018.12.18(21)申请号201810778212.0(22)申请日2018.07.16(71)申请人新疆泰宇达环保科技有限公司地址831100新疆维吾尔自治区昌吉回族自治州呼图壁县大丰镇天山工业园区化工产业园(72)发明人庹开正周旭(74)专利代理机构成都行之专利代理事务所(普通合伙)51220代理人伍星(51)Int.Cl.F27B14/06(2006.01)F27B14/08(2006.01)F27B14/14(2006.01)权利要求书1页说明书3页附图2页(54)发明名称便于冶炼充分的微波冶炼反应装置(57)摘要本发明公开了便于冶炼充分的微波冶炼反应装置，包括壳体和设置在壳体内的炉体，炉体内设置有微波发生器，炉体上方设置有进料口，下方设置有出料口，还包括支撑架，支撑架上设置有第一连接杆和第二连接杆，第一连接杆与支撑架固连，第二连接杆穿过支撑架且能够水平移动，炉体与第一连接杆和第二连接杆的连接方式均为铰接。本发明通过第二连接杆的水平移动，带动炉体沿其与第一连接杆的铰接处转动，可以调整炉体的角度，使炉体内的物料倾斜一定角度而掉落，从而避免物料堵塞；若效果不佳，还可以使第二连接杆在水平方向上往复移动，使炉体做钟摆运动，则避免物料堵塞的效果更好，物料混合更加均匀。CN109028947ACN109028947A权利要求书1/1页1.便于冶炼充分的微波冶炼反应装置，包括壳体(1)和设置在壳体(1)内的炉体(2)，所述炉体(2)内设置有微波发生器(3)，炉体(2)上方设置有进料口(4)，下方设置有出料口(5)，其特征在于，还包括支撑架(6)，支撑架(6)上设置有第一连接杆(7)和第二连接杆(8)，第一连接杆(7)与所述支撑架(6)固连，第二连接杆(8)穿过所述支撑架(6)且能够水平移动，所述炉体(2)与第一连接杆(7)和第二连接杆(8)的连接方式均为铰接。2.根据权利要求1所述的便于冶炼充分的微波冶炼反应装置，其特征在于，所述炉体(2)内设置有转轴(9)，转轴(9)上设置有螺旋挡片(10)，转轴(9)上连接有第一驱动装置(11)。3.根据权利要求2所述的便于冶炼充分的微波冶炼反应装置，其特征在于，所述转轴(9)上方设置有角度调节杆(12)，角度调节杆(12)为伸缩杆结构，且与所述支撑架(6)铰接，所述螺旋挡片(10)与所述转轴(9)铰接。4.根据权利要求3所述的便于冶炼充分的微波冶炼反应装置，其特征在于，所述支撑架(6)上设置有角度刻度尺(13)。5.根据权利要求2～4中任意一项所述的便于冶炼充分的微波冶炼反应装置，其特征在于，所述转轴(9)上设置有若干弹簧杆(14)，弹簧杆(14)远离转轴(9)的一端设置有击打部(15)。6.根据权利要求5所述的便于冶炼充分的微波冶炼反应装置，其特征在于，所述弹簧杆(14)数量为8～14个，且沿所述转轴(9)均匀分布。7.根据权利要求3或4所述的便于冶炼充分的微波冶炼反应装置，其特征在于，所述角度调节杆(12)上连接有第一手柄(16)。8.根据权利要求7所述的便于冶炼充分的微波冶炼反应装置，其特征在于，所述角度调节杆(12)与所述支撑架(6)的铰接处设置有第二驱动装置(17)。9.根据权利要求1～4中任意一项所述的便于冶炼充分的微波冶炼反应装置，其特征在于，所述第二连接杆(8)上连接有第二手柄(18)。10.根据权利要求1～4中任意一项所述的便于冶炼充分的微波冶炼反应装置，其特征在于，所述第一连接杆(7)连接在所述炉体(2)的上端，所述第二连接杆(8)连接在所述炉体(2)的下端。2CN109028947A说明书1/3页便于冶炼充分的微波冶炼反应装置技术领域[0001]本发明涉及微波冶炼领域，具体涉及便于冶炼充分的微波冶炼反应装置。背景技术[0002]微波冶炼炉是一种工业设备，它解决了传统的冶炼炉由于工艺流程长，工程庞大，耗资巨大，环境污染大的问题。微波冶炼炉的炉腔壳体外装有环形散热管和保温层，内装有封闭式炉内耐火塔，炉内耐火塔内壁开有多个馈能口，对应馈能口固装有微波发射箱，炉腔壳体与圆形保温塔之间形成斜坡状冶炼内腔，炉腔壳体顶端装有物料输送履带和废气排放管，物料输送履带进口处与炉腔壳体的冶炼内腔之间装有搅拌装置，炉腔壳体底部开有出口，工艺流程短，投资少，运营成本低，是现代冶炼工业新的科技途径。[0003]微波冶炼炉大都是从顶部加料而快速的从底部出料，往往会造成物料的加热不充分，冶炼炉内的搅拌装置通常是用来使物料加热更均匀的，但是，现有的微波冶炼炉中物料容易堆积在搅拌装置上，造成物料堵塞，这时往往需要进行人工清理，费时费力。发明内容[0004]本发明所要解决的技术问题是现有
