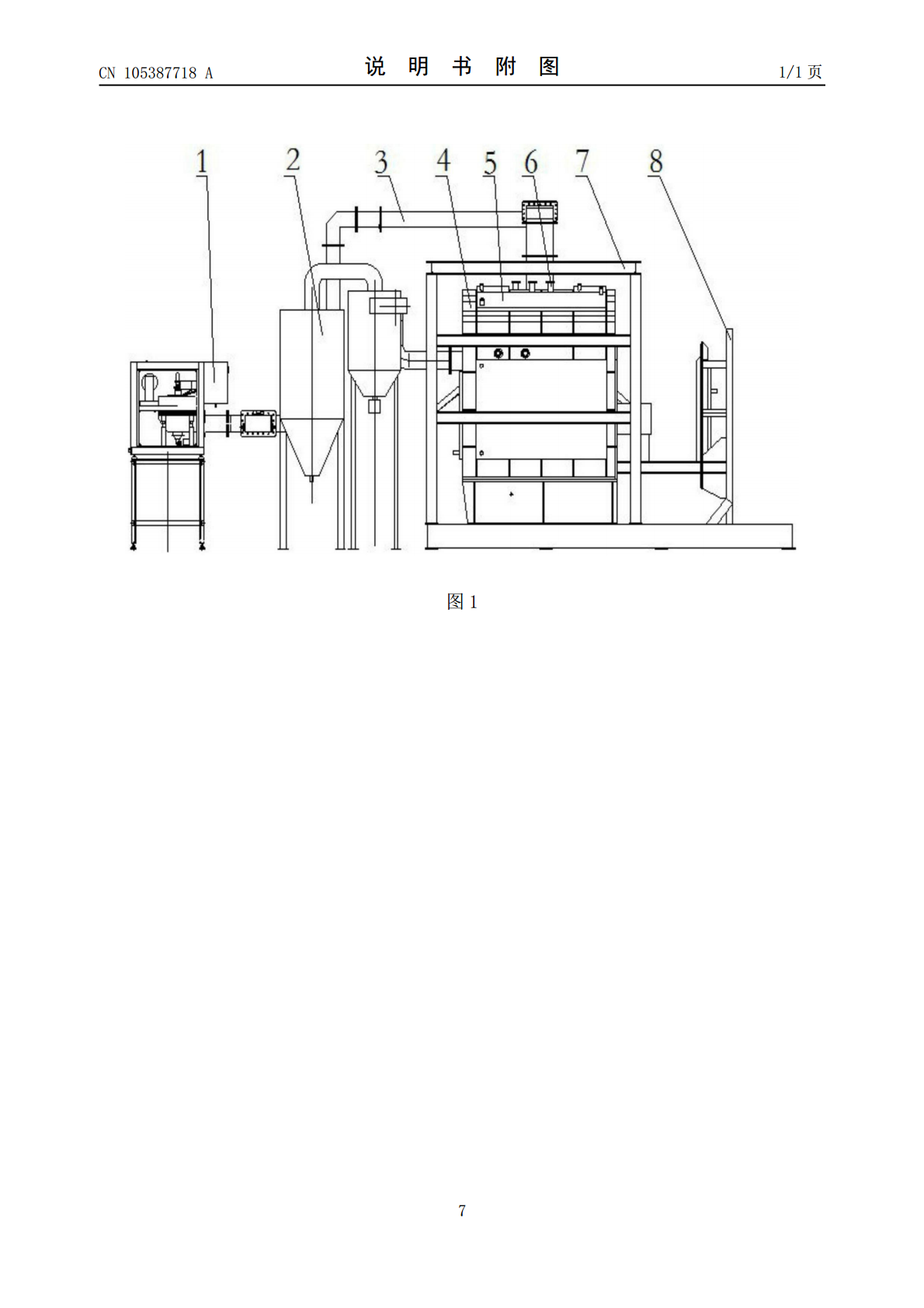

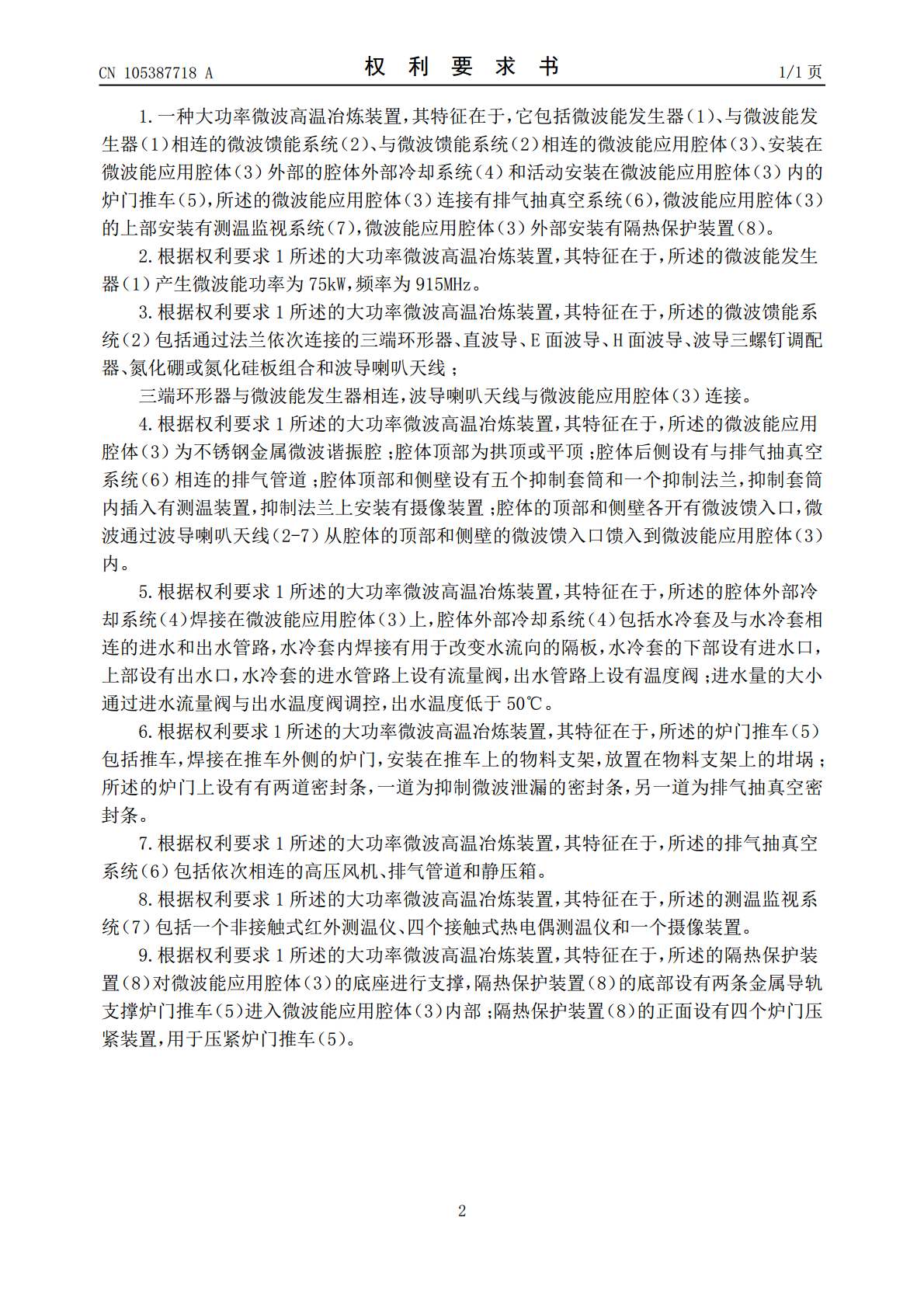

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105387718A(43)申请公布日2016.03.09(21)申请号201510934540.1H05B6/64(2006.01)(2006.01)(22)申请日2015.12.15H05B6/80H05B6/70(2006.01)(71)申请人南京三乐微波技术发展有限公司地址210044江苏省南京市浦口区永丰街128号申请人南京三乐电子信息产业集团有限公司(72)发明人郑雷赵剑红康新蕾赵呈章杨微(74)专利代理机构南京经纬专利商标代理有限公司32200代理人杨海军(51)Int.Cl.F27B14/04(2006.01)F27B14/14(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种大功率微波高温冶炼装置(57)摘要本发明公开了一种大功率微波高温冶炼装置。它由微波能发生器、微波馈能系统、微波能应用腔体、腔体外部冷却系统、炉门推车、排气抽真空系统、测温监视系统和隔热保护装置组成。微波能发生器产生大功率微波能量，经过微波馈能系统，进入微波能应用腔体，作用于炉门推车上的物料上；腔体外部冷却结构保证腔壁在物料升温至1500℃高温工作时的可靠性；排气抽真空系统平衡腔体内部压力，腔体内可以产生负压；测温监视系统测量物料及腔壁的温度，监视物料在炉内的变化；隔热保护装置为隔热保护作用，可做为保温材料的安装支撑。本发明结构设计合理，操作方便，冶炼速度快，工作效率高，加热时间短，成本低，绿色环保，安全性能好，应用范围广泛。CN105387718ACN105387718A权利要求书1/1页1.一种大功率微波高温冶炼装置，其特征在于，它包括微波能发生器（1）、与微波能发生器（1）相连的微波馈能系统（2）、与微波馈能系统（2）相连的微波能应用腔体（3）、安装在微波能应用腔体（3）外部的腔体外部冷却系统（4）和活动安装在微波能应用腔体（3）内的炉门推车（5），所述的微波能应用腔体（3）连接有排气抽真空系统（6），微波能应用腔体（3）的上部安装有测温监视系统（7），微波能应用腔体（3）外部安装有隔热保护装置（8）。2.根据权利要求1所述的大功率微波高温冶炼装置，其特征在于，所述的微波能发生器（1）产生微波能功率为75kW，频率为915MHz。3.根据权利要求1所述的大功率微波高温冶炼装置，其特征在于，所述的微波馈能系统（2）包括通过法兰依次连接的三端环形器、直波导、E面波导、H面波导、波导三螺钉调配器、氮化硼或氮化硅板组合和波导喇叭天线；三端环形器与微波能发生器相连，波导喇叭天线与微波能应用腔体（3）连接。4.根据权利要求1所述的大功率微波高温冶炼装置，其特征在于，所述的微波能应用腔体（3）为不锈钢金属微波谐振腔；腔体顶部为拱顶或平顶；腔体后侧设有与排气抽真空系统（6）相连的排气管道；腔体顶部和侧壁设有五个抑制套筒和一个抑制法兰，抑制套筒内插入有测温装置，抑制法兰上安装有摄像装置；腔体的顶部和侧壁各开有微波馈入口，微波通过波导喇叭天线（2-7）从腔体的顶部和侧壁的微波馈入口馈入到微波能应用腔体（3）内。5.根据权利要求1所述的大功率微波高温冶炼装置，其特征在于，所述的腔体外部冷却系统（4）焊接在微波能应用腔体（3）上，腔体外部冷却系统（4）包括水冷套及与水冷套相连的进水和出水管路，水冷套内焊接有用于改变水流向的隔板，水冷套的下部设有进水口，上部设有出水口，水冷套的进水管路上设有流量阀，出水管路上设有温度阀；进水量的大小通过进水流量阀与出水温度阀调控，出水温度低于50℃。6.根据权利要求1所述的大功率微波高温冶炼装置，其特征在于，所述的炉门推车（5）包括推车，焊接在推车外侧的炉门，安装在推车上的物料支架，放置在物料支架上的坩埚；所述的炉门上设有有两道密封条，一道为抑制微波泄漏的密封条，另一道为排气抽真空密封条。7.根据权利要求1所述的大功率微波高温冶炼装置，其特征在于，所述的排气抽真空系统（6）包括依次相连的高压风机、排气管道和静压箱。8.根据权利要求1所述的大功率微波高温冶炼装置，其特征在于，所述的测温监视系统（7）包括一个非接触式红外测温仪、四个接触式热电偶测温仪和一个摄像装置。9.根据权利要求1所述的大功率微波高温冶炼装置，其特征在于，所述的隔热保护装置（8）对微波能应用腔体（3）的底座进行支撑，隔热保护装置（8）的底部设有两条金属导轨支撑炉门推车（5）进入微波能应用腔体（3）内部；隔热保护装置（8）的正面设有四个炉门压紧装置，用于压紧炉门推车（5）。2CN105387718A说明书1/4页一种大功率微波高温冶炼装置[0001]技术领域[0002]本发明属于微波能应用技术领域，具体涉及一种大功率微波高温冶炼装置，用于微波高温金属冶炼等工业生产。背
