一种前后墙对冲燃烧锅炉的燃尽风布置方法.pdf

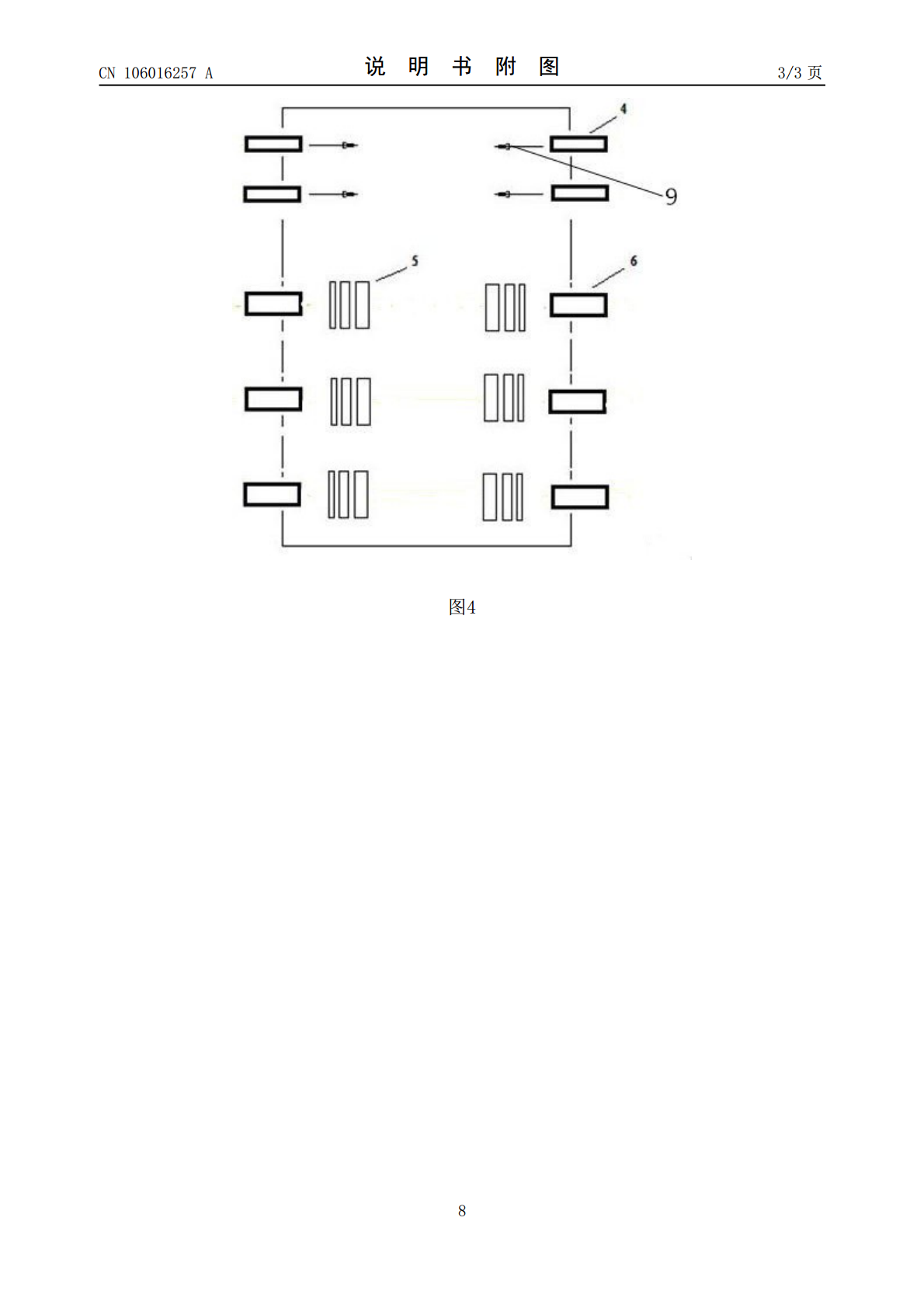

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106016257A(43)申请公布日2016.10.12(21)申请号201610335920.8(22)申请日2016.05.20(71)申请人东方电气集团东方锅炉股份有限公司地址643001四川省自贡市五星街黄桷坪路150号(72)发明人敬大浩(74)专利代理机构成都泰合道知识产权代理有限公司51231代理人孙恩源(51)Int.Cl.F23D1/00(2006.01)F23C7/00(2006.01)F23L9/04(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种前后墙对冲燃烧锅炉的燃尽风布置方法(57)摘要本发明涉及一种燃尽风布置方法，并公开了一种前后墙对冲燃烧锅炉的燃尽风布置方法，锅炉的燃烧方式为前后墙对冲燃烧，水平燃尽风（8）对应于各主燃烧器层逐层布置，且水平燃尽风（8）以斜交于该层燃烧火焰方向的风向吹入炉膛内，每层水平燃尽风(8)由4只燃尽风组成，每只燃尽风又分为3股风且沿着燃烧火焰方向其刚性逐级加强变化，炉膛内于顶层燃烧火焰上方布置有一层垂直燃尽风(9)，其风向与燃烧火焰方向平行。本发明的前后墙对冲燃烧锅炉的燃尽风布置方法能有效地解决炉膛侧墙水冷壁高温腐蚀，同时还能降低NOX的排放。CN106016257ACN106016257A权利要求书1/1页1.一种前后墙对冲燃烧锅炉的燃尽风布置方法，锅炉的燃烧方式为前后墙对冲燃烧，其特征在于：对应于各主燃烧器层逐层布置水平燃尽风（8），水平燃尽风（8）的喷嘴布置在左、右两侧墙上，水平燃尽风（8）以斜交于该层燃烧火焰方向的风向吹入炉膛内，每只燃尽风沿着燃烧火焰方向其刚性逐级加强变化。2.如权利要求1所述的前后墙对冲燃烧锅炉的燃尽风布置方法，其特征在于：每层水平燃尽风（8）由4只燃尽风组成，所述4只燃尽风分别从炉膛左、右两侧墙上靠近前、后墙于与其对应的主燃烧器层高度相同的位置以斜交于该层燃烧火焰方向的风向吹入炉膛，每只燃尽风又分为3股风且沿着燃烧火焰方向其刚性逐级加强变化。3.如权利要求2所述的前后墙对冲燃烧锅炉的燃尽风布置方法，其特征在于：每只燃尽风的3股风由设置在与该层主燃烧器高度一致的并排的三个喷嘴喷出，这3个喷嘴的高度相同，宽度沿着燃烧火焰方向逐渐增大。4.如权利要求1或2所述的前后墙对冲燃烧锅炉的燃尽风布置方法，其特征在于：炉膛内于顶层燃烧火焰上方布置有一层垂直燃尽风（9），该层垂直燃尽风（9）的风向与燃烧火焰方向平行且其分别从炉膛前、后墙吹向炉膛中心，垂直燃尽风（9）的风量分布为沿着炉宽方向以两边弱、中间强的形式分布。5.如权利要求4所述的前后墙对冲燃烧锅炉的燃尽风布置方法，其特征在于：所述垂直燃尽风（9）由相邻的两层垂直燃尽风喷嘴（4）喷出，其中上层垂直燃尽风喷嘴（4）数量小于下层垂直燃尽风喷嘴（4）数量。6.如权利要求2所述的前后墙对冲燃烧锅炉的燃尽风布置方法，其特征在于：布置于炉膛前、后墙上的主燃烧器层数和与其对应布置的水平燃尽风（8）层数均为3层。2CN106016257A说明书1/3页一种前后墙对冲燃烧锅炉的燃尽风布置方法技术领域[0001]本发明涉及一种燃尽风布置方法，尤其是一种前后墙对冲燃烧锅炉的燃尽风布置方法。背景技术[0002]目前，我国600MW、1000MW机组电站锅炉通常采用的是前后墙对冲旋流燃烧技术，且已经投运了几百台该种形式的锅炉，从这些已投运的前后墙对冲燃烧锅炉的运行情况来看，锅炉的各项性能均能达到设计要求，且其具有低负荷稳燃强、调节性好等优点，但是该种燃烧锅炉通常只在主燃烧器层上方布置有燃尽风，这种布置方式的燃尽风不能保证炉膛内的煤粉在燃烧器的作用下完全燃尽，炉膛内未燃尽的煤粉将会向炉膛两侧墙运动，造成对两侧墙水冷壁的冲刷，由于煤粉中含有硫元素，硫元素与侧墙水冷壁中的铁发生化学反应生成硫化亚铁，从而使水冷壁的壁厚变薄，影响锅炉运行的安全性。后期为了解决炉膛侧墙水冷壁的高温腐蚀问题，通常采用布置贴壁风的方式来解决，贴壁风的布置方式为：在锅炉炉膛前、后墙上分别靠近左、右两侧墙的位置对称地布置有若干层贴壁风，通过布置该种方式的贴壁风能增强炉膛内的煤粉的燃尽，在一定程度上降低了两侧墙水冷壁的高温腐蚀，但是由于该种布置方式的贴壁风的刚性问题不能得到解决，使其不能很好地覆盖两侧墙中部腐蚀较重的区域，使得侧墙水冷壁高温腐蚀问题不能得到彻底的解决，另外，由于贴壁风的布置方式为：在锅炉炉膛前、后墙上分别靠近左、右两侧墙的位置对称布置，使得炉膛中部缺风较为严重，影响煤粉的燃烧，导致NOX的排放量较高。发明内容[0003]本发明所要解决的技术问题是提供一种前后墙对冲燃烧锅炉的燃尽风布置方法，采用了本发明的燃尽风布置方法的前后墙对冲燃烧锅炉能有效地解决侧
