一种在前后墙对冲燃烧锅炉中的燃尽风布置方式.pdf

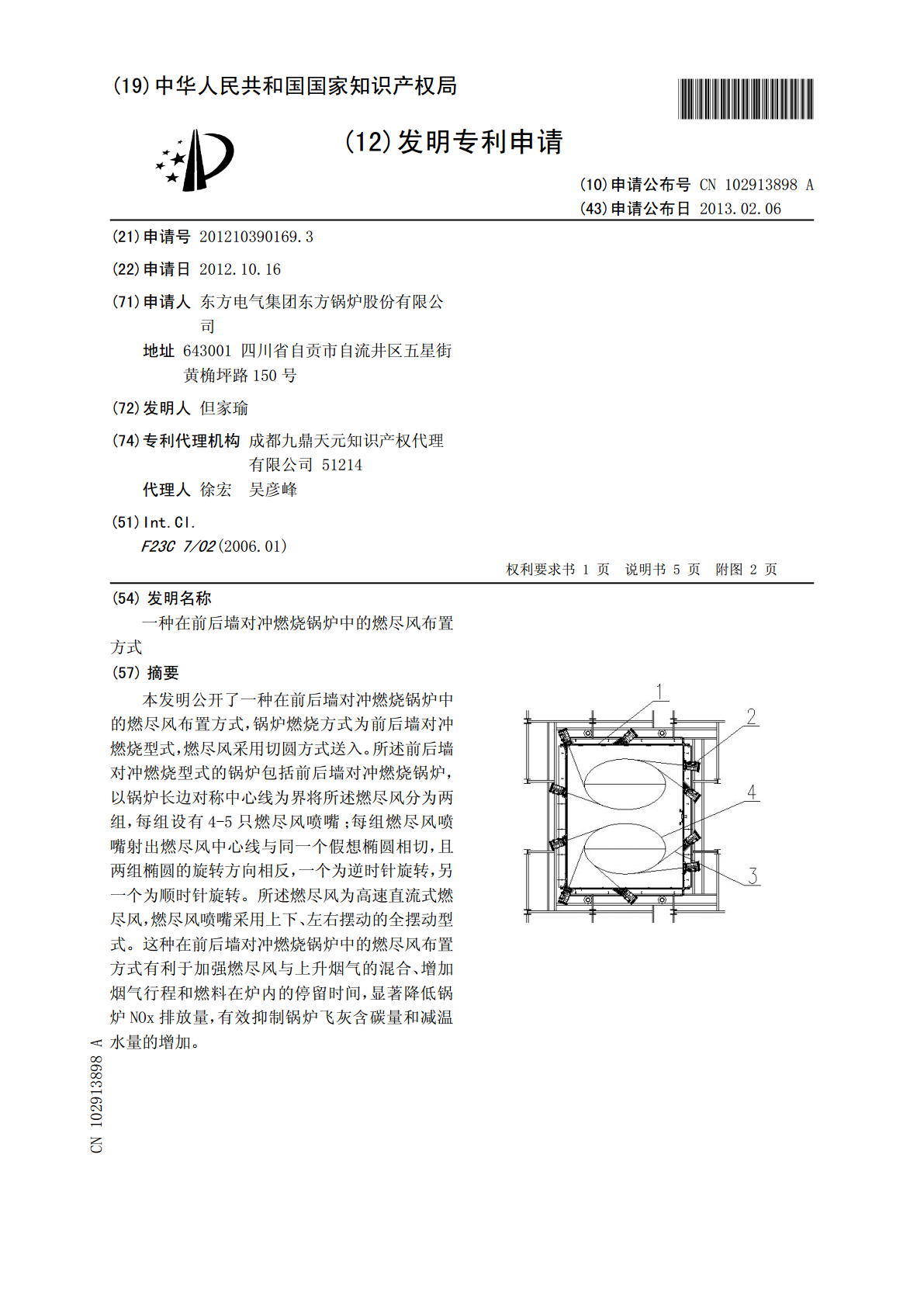

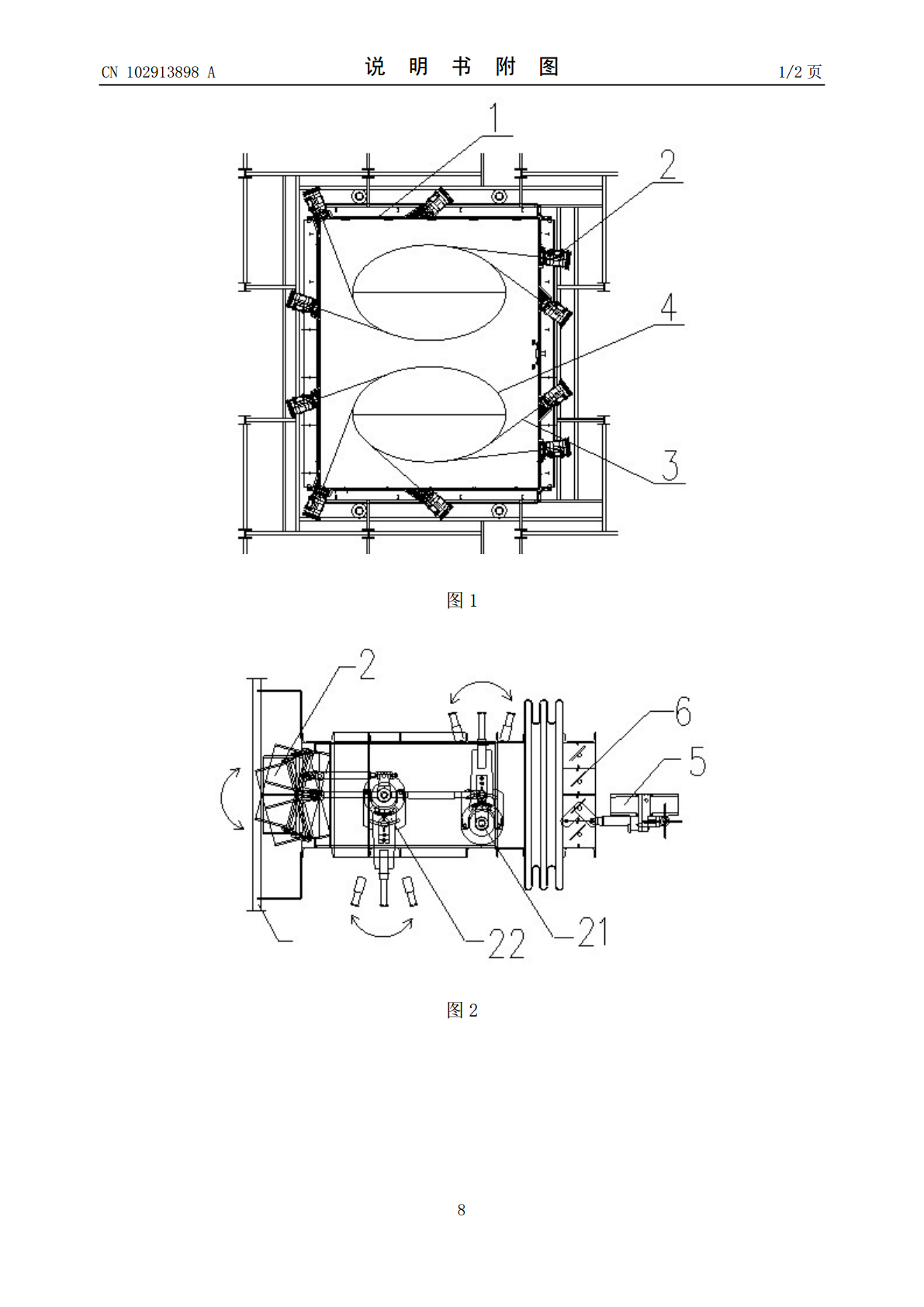

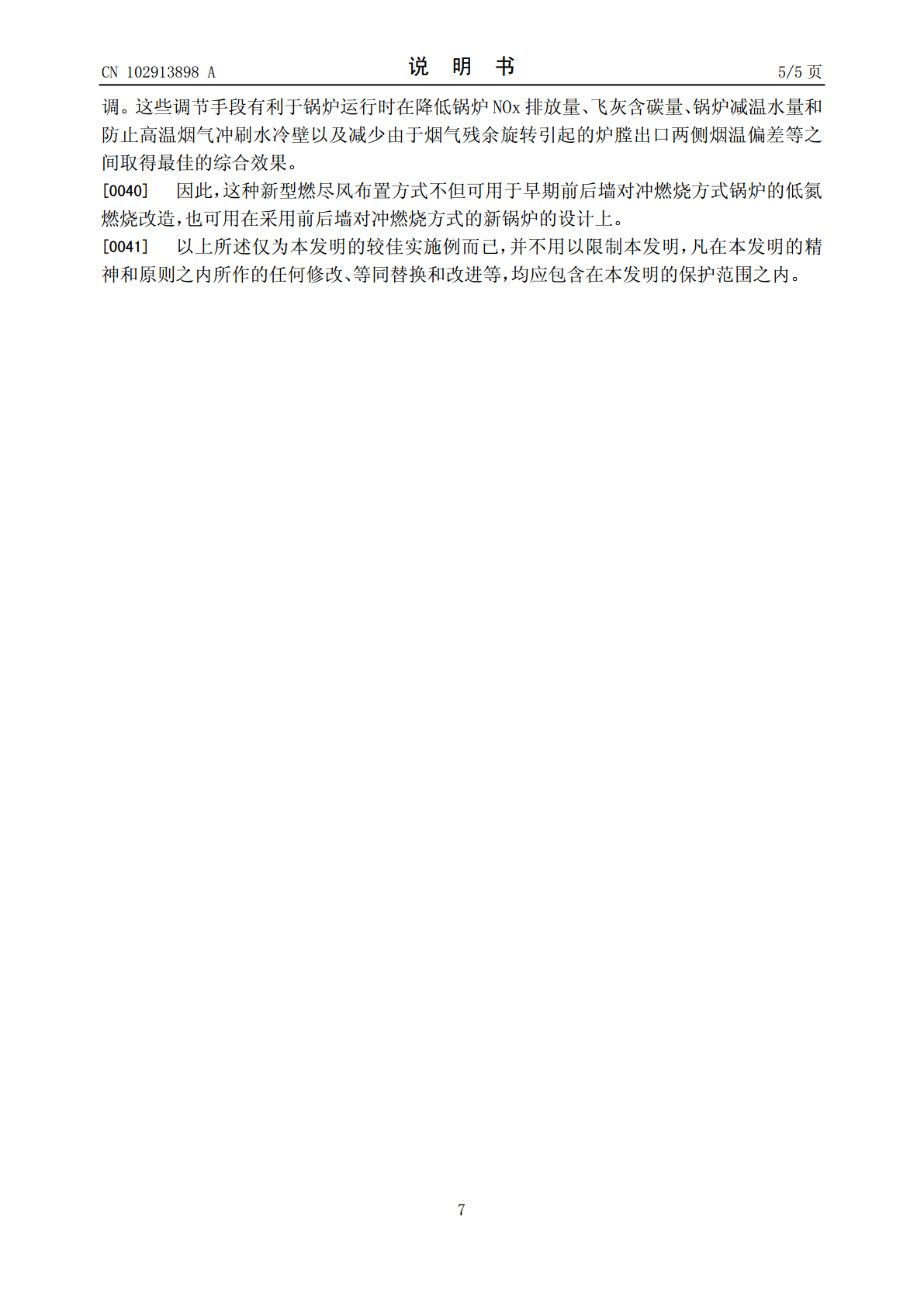

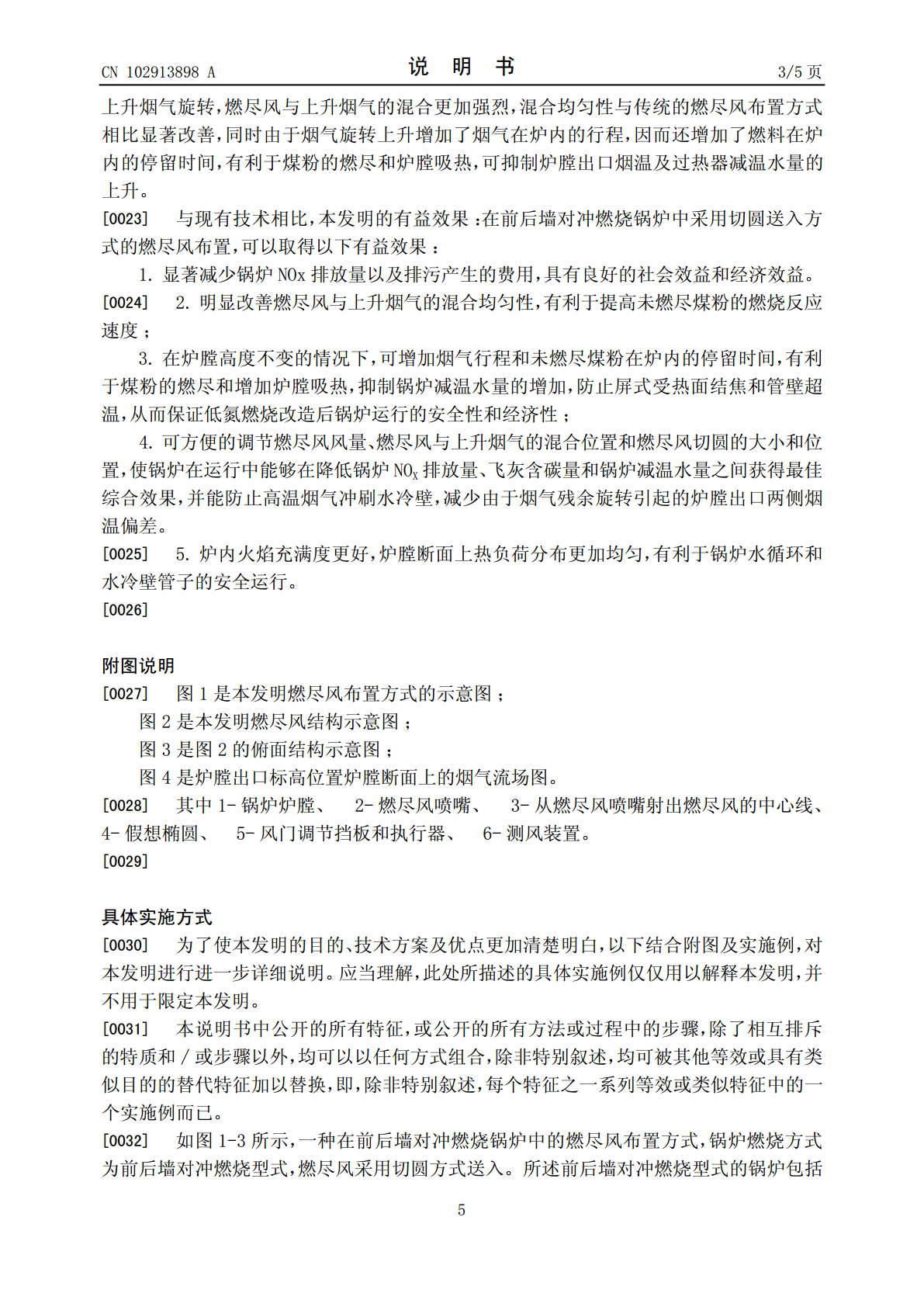

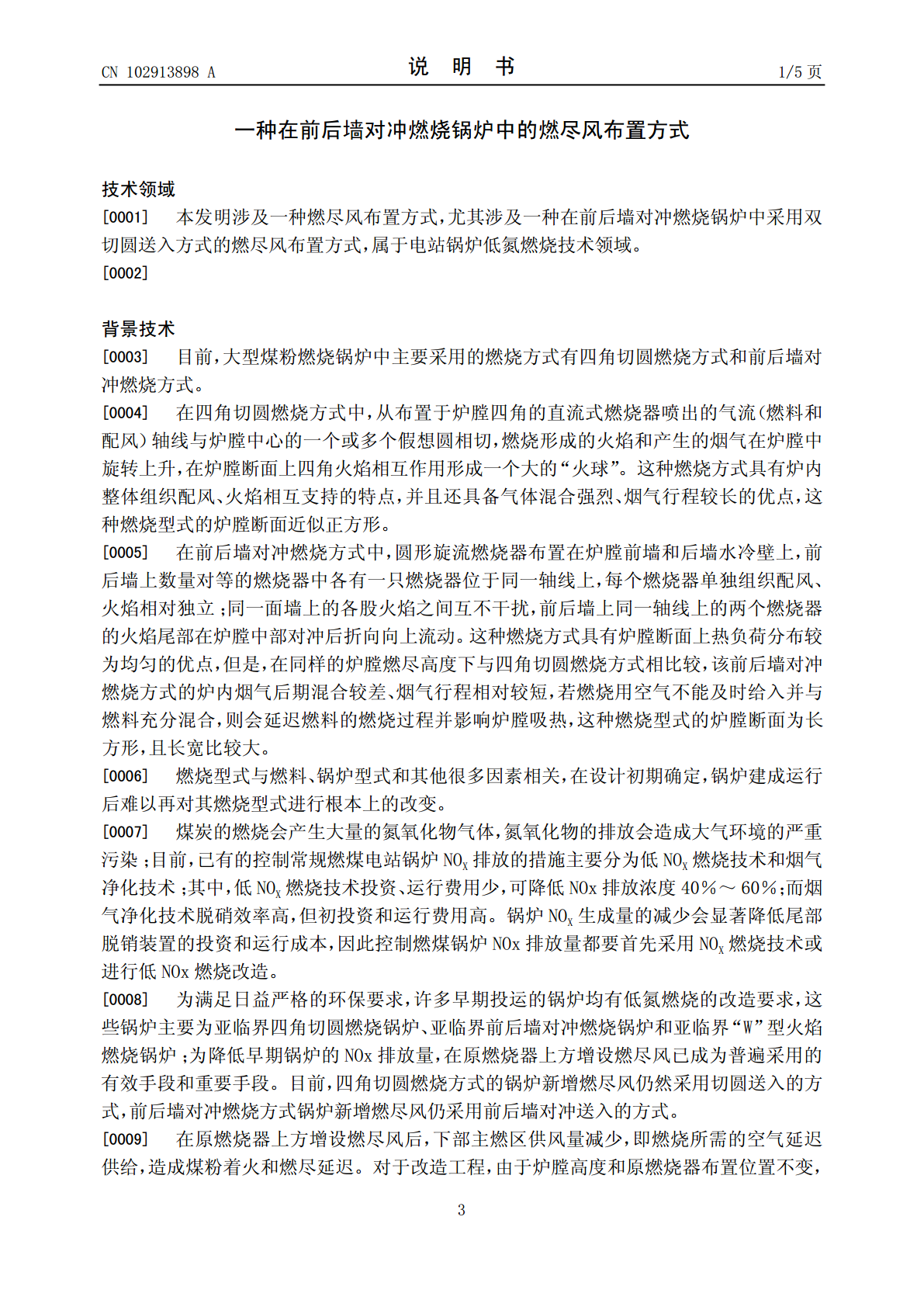

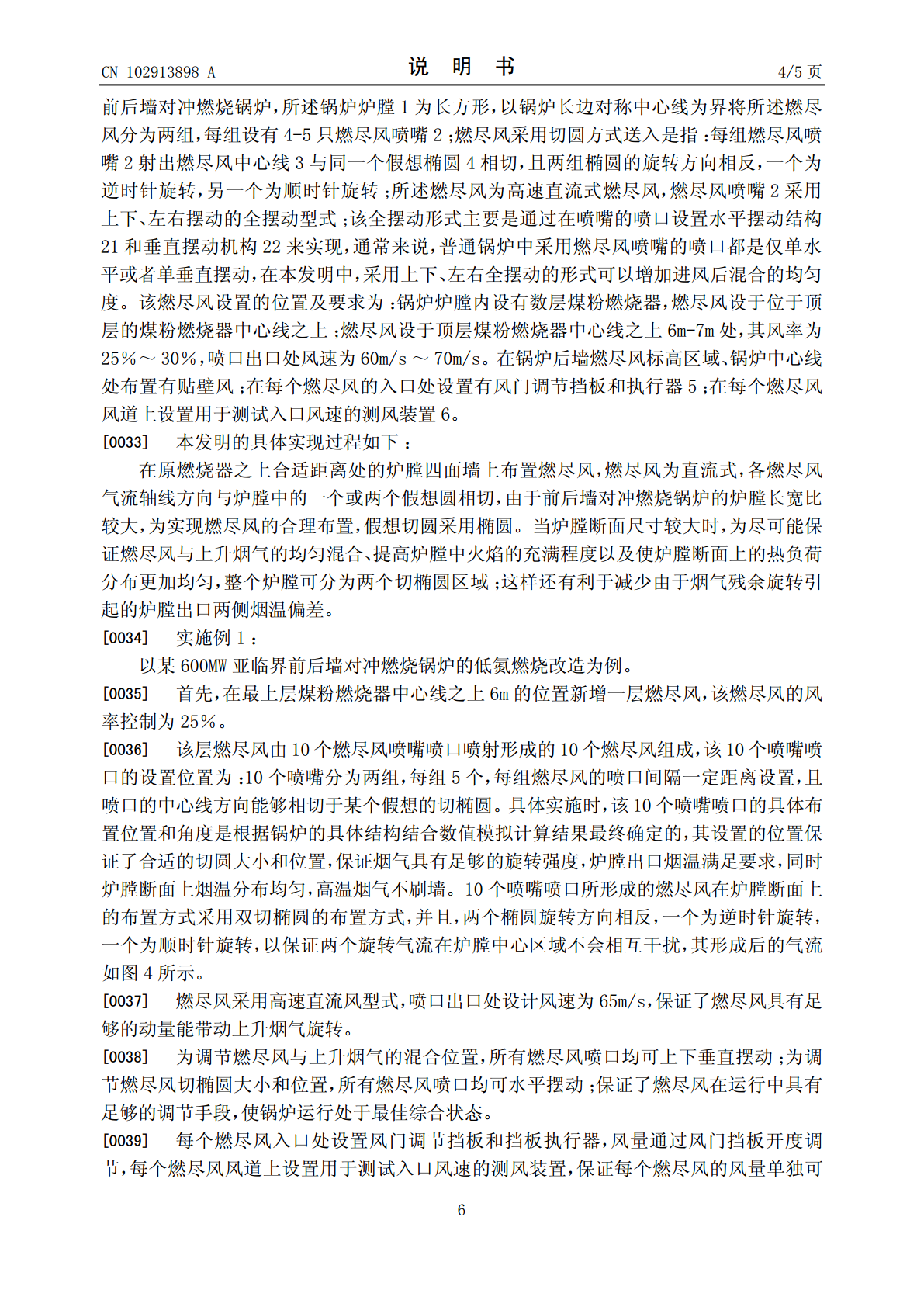

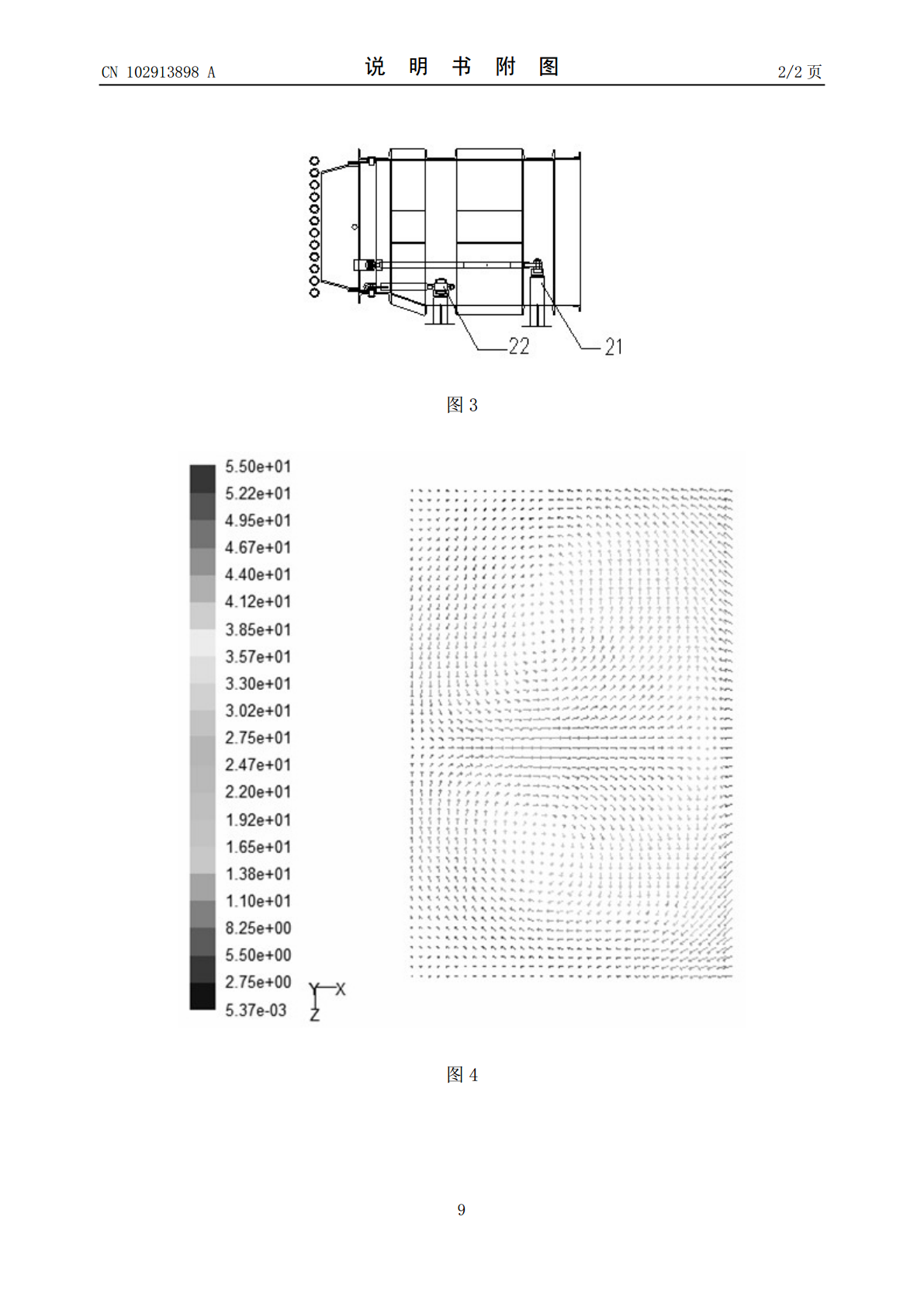

(19)中华人民共和国国家知识产权局*CN102913898A*(12)发明专利申请(10)申请公布号CN102913898A(43)申请公布日2013.02.06(21)申请号201210390169.3(22)申请日2012.10.16(71)申请人东方电气集团东方锅炉股份有限公司地址643001四川省自贡市自流井区五星街黄桷坪路150号(72)发明人但家瑜(74)专利代理机构成都九鼎天元知识产权代理有限公司51214代理人徐宏吴彦峰(51)Int.Cl.F23C7/02(2006.01)权利要求书权利要求书1页1页说明书说明书55页页附图附图22页(54)发明名称一种在前后墙对冲燃烧锅炉中的燃尽风布置方式(57)摘要本发明公开了一种在前后墙对冲燃烧锅炉中的燃尽风布置方式，锅炉燃烧方式为前后墙对冲燃烧型式，燃尽风采用切圆方式送入。所述前后墙对冲燃烧型式的锅炉包括前后墙对冲燃烧锅炉，以锅炉长边对称中心线为界将所述燃尽风分为两组，每组设有4-5只燃尽风喷嘴；每组燃尽风喷嘴射出燃尽风中心线与同一个假想椭圆相切，且两组椭圆的旋转方向相反，一个为逆时针旋转，另一个为顺时针旋转。所述燃尽风为高速直流式燃尽风，燃尽风喷嘴采用上下、左右摆动的全摆动型式。这种在前后墙对冲燃烧锅炉中的燃尽风布置方式有利于加强燃尽风与上升烟气的混合、增加烟气行程和燃料在炉内的停留时间，显著降低锅炉NOx排放量，有效抑制锅炉飞灰含碳量和减温水量的增加。CN102938ACN102913898A权利要求书1/1页1.一种在前后墙对冲燃烧锅炉中的燃尽风布置方式，其特征在于：锅炉燃烧方式为前后墙对冲燃烧型式，燃尽风采用切圆方式送入。2.如权利要求1所述的在前后墙对冲燃烧锅炉中的燃尽风布置方式，其特征在于：所述前后墙对冲燃烧型式的锅炉包括前后墙对冲燃烧锅炉，所述锅炉炉膛为长方形，以锅炉长边对称中心线为界将所述燃尽风分为两组，每组设有4-5只燃尽风喷嘴；燃尽风采用切圆方式送入是指：每组燃尽风喷嘴射出燃尽风中心线与同一个假想椭圆相切，且两组椭圆的旋转方向相反，一个为逆时针旋转，另一个为顺时针旋转。3.如权利要求2所述的在前后墙对冲燃烧锅炉中的燃尽风布置方式，其特征在于：所述燃尽风为高速直流式燃尽风，燃尽风喷嘴采用上下、左右摆动的全摆动型式。4.如权利要求3所述的在前后墙对冲燃烧锅炉中的燃尽风布置方式，其特征在于：锅炉炉膛内设有数层煤粉燃烧器，燃尽风设于位于顶层的煤粉燃烧器中心线之上。5.如权利要求4所述的在前后墙对冲燃烧锅炉中的燃尽风布置方式，其特征在于：燃尽风设于顶层煤粉燃烧器中心线之上6m-7m处，其风率为25％～30％，喷口出口处风速为60m/s～70m/s。6.如权利要求1-5中任一权利要求所述的在前后墙对冲燃烧锅炉中的燃尽风布置方式，其特征在于：在锅炉后墙燃尽风标高区域、锅炉中心线处布置有贴壁风。7.如权利要求1-5中任一权利要求所述的在前后墙对冲燃烧锅炉中的燃尽风布置方式，其特征在于：在每个燃尽风的入口处设置有风门调节挡板和执行器。8.如权利要求1-5中任一权利要求所述的在前后墙对冲燃烧锅炉中的燃尽风布置方式，其特征在于：在每个燃尽风风道上设置用于测试入口风速的测风装置。2CN102913898A说明书1/5页一种在前后墙对冲燃烧锅炉中的燃尽风布置方式技术领域[0001]本发明涉及一种燃尽风布置方式，尤其涉及一种在前后墙对冲燃烧锅炉中采用双切圆送入方式的燃尽风布置方式，属于电站锅炉低氮燃烧技术领域。[0002]背景技术[0003]目前，大型煤粉燃烧锅炉中主要采用的燃烧方式有四角切圆燃烧方式和前后墙对冲燃烧方式。[0004]在四角切圆燃烧方式中，从布置于炉膛四角的直流式燃烧器喷出的气流（燃料和配风）轴线与炉膛中心的一个或多个假想圆相切，燃烧形成的火焰和产生的烟气在炉膛中旋转上升，在炉膛断面上四角火焰相互作用形成一个大的“火球”。这种燃烧方式具有炉内整体组织配风、火焰相互支持的特点，并且还具备气体混合强烈、烟气行程较长的优点，这种燃烧型式的炉膛断面近似正方形。[0005]在前后墙对冲燃烧方式中，圆形旋流燃烧器布置在炉膛前墙和后墙水冷壁上，前后墙上数量对等的燃烧器中各有一只燃烧器位于同一轴线上，每个燃烧器单独组织配风、火焰相对独立；同一面墙上的各股火焰之间互不干扰，前后墙上同一轴线上的两个燃烧器的火焰尾部在炉膛中部对冲后折向向上流动。这种燃烧方式具有炉膛断面上热负荷分布较为均匀的优点，但是，在同样的炉膛燃尽高度下与四角切圆燃烧方式相比较，该前后墙对冲燃烧方式的炉内烟气后期混合较差、烟气行程相对较短，若燃烧用空气不能及时给入并与燃料充分混合，则会延迟燃料的燃烧过程并影响炉膛吸热，这种燃烧型式的炉膛断面为长方形，且长宽比较大。[0006]燃烧型式与燃料、锅炉型式和其他很多
