多孔质玻璃母材的烧结方法和烧结装置.pdf

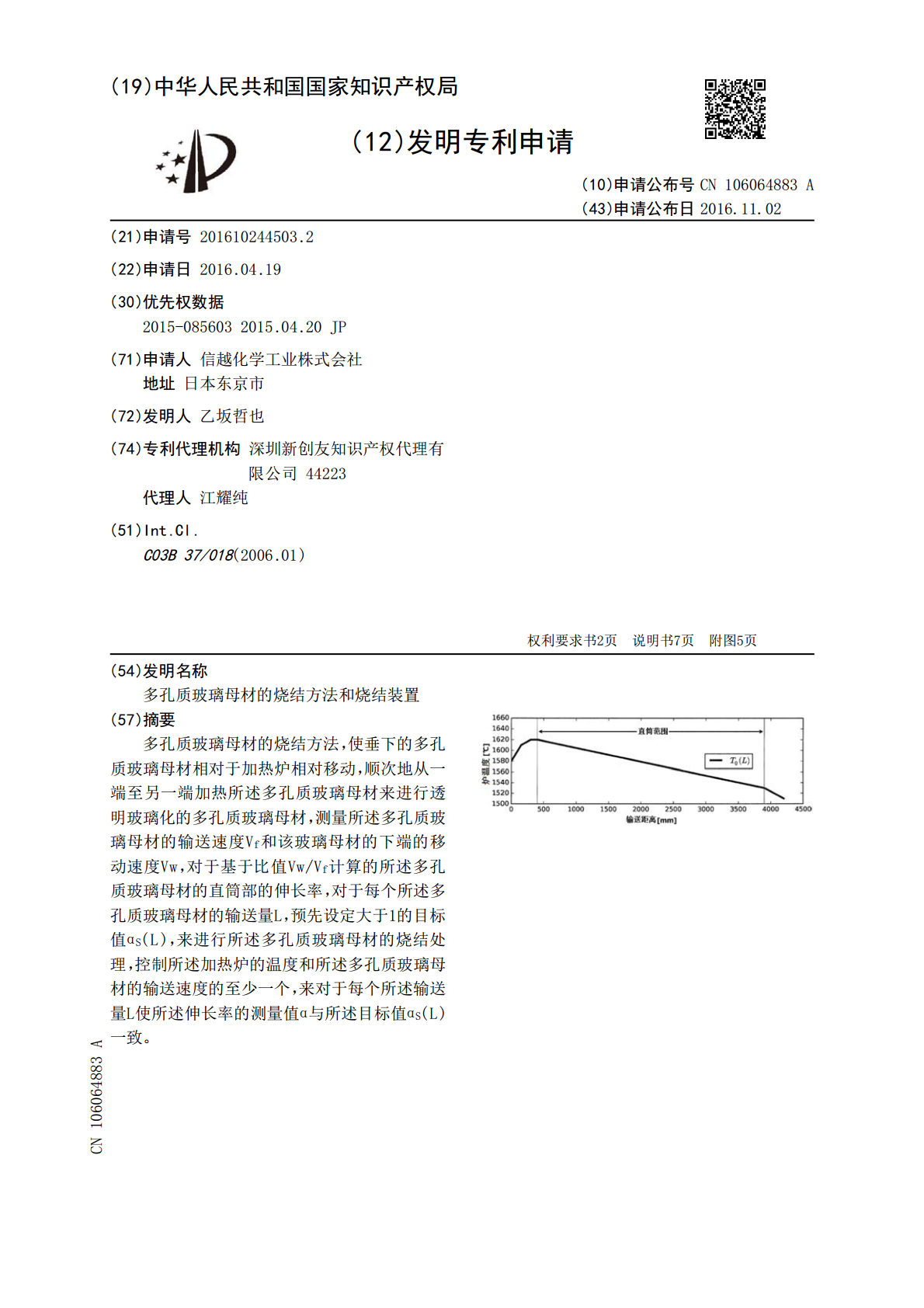

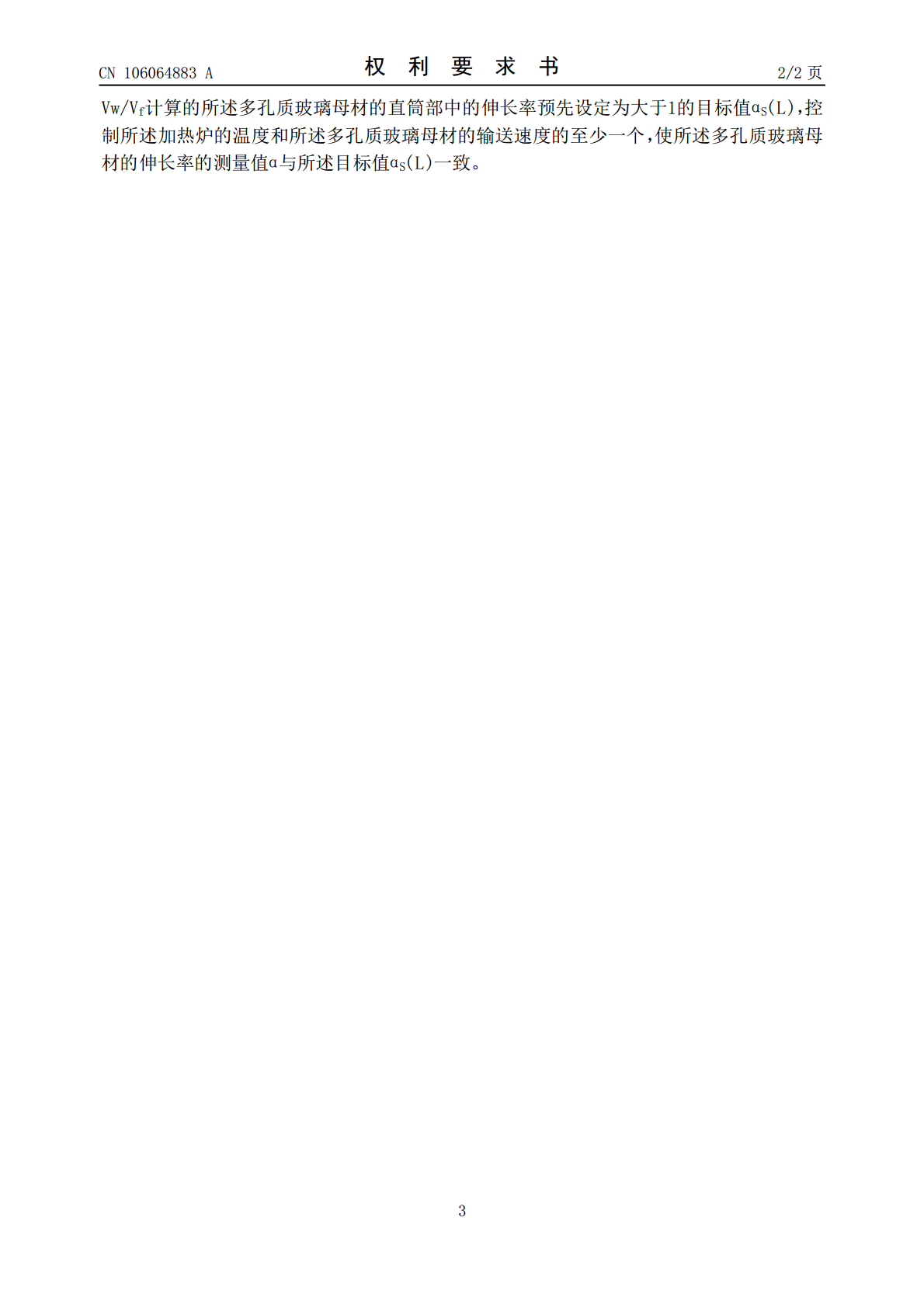

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106064883A(43)申请公布日2016.11.02(21)申请号201610244503.2(22)申请日2016.04.19(30)优先权数据2015-0856032015.04.20JP(71)申请人信越化学工业株式会社地址日本东京市(72)发明人乙坂哲也(74)专利代理机构深圳新创友知识产权代理有限公司44223代理人江耀纯(51)Int.Cl.C03B37/018(2006.01)权利要求书2页说明书7页附图5页(54)发明名称多孔质玻璃母材的烧结方法和烧结装置(57)摘要多孔质玻璃母材的烧结方法，使垂下的多孔质玻璃母材相对于加热炉相对移动，顺次地从一端至另一端加热所述多孔质玻璃母材来进行透明玻璃化的多孔质玻璃母材，测量所述多孔质玻璃母材的输送速度Vf和该玻璃母材的下端的移动速度Vw，对于基于比值Vw/Vf计算的所述多孔质玻璃母材的直筒部的伸长率，对于每个所述多孔质玻璃母材的输送量L，预先设定大于1的目标值αS(L)，来进行所述多孔质玻璃母材的烧结处理，控制所述加热炉的温度和所述多孔质玻璃母材的输送速度的至少一个，来对于每个所述输送量L使所述伸长率的测量值α与所述目标值αS(L)一致。CN106064883ACN106064883A权利要求书1/2页1.一种烧结方法，为使垂下的多孔质玻璃母材相对于加热炉相对移动，顺次地从一端至另一端加热所述多孔质玻璃母材来进行透明玻璃化的多孔质玻璃母材的烧结方法，其中,测量所述多孔质玻璃母材的输送速度Vf和该玻璃母材的下端的移动速度Vw，对于每个所述多孔质玻璃母材的输送量L，将基于比值Vw/Vf计算的所述多孔质玻璃母材的直筒部的伸长率预先设定为大于1的目标值αS(L)，来进行所述多孔质玻璃母材的烧结处理，控制所述加热炉的温度和所述多孔质玻璃母材的输送速度的至少一个，来对于每个所述输送量L使所述伸长率的测量值α与所述目标值αS(L)一致。2.如权利要求1所述的烧结方法，其中，对于每个所述多孔质玻璃母材的输送距离L来预先设定所述加热炉的设定温度T0(L)，进行所述多孔质玻璃母材的烧结处理，基于所述测量值α和所述目标值αS(L)的偏差和比率的任一个来求取温度偏差ΔT，将所述加热炉的炉温度设为T0(L)+ΔT来进行烧结。3.如权利要求1所述的烧结方法，其中，对于每个所述多孔质玻璃母材的输送距离L来预先设定所述多孔质玻璃母材的输送速度Vf0(L)，进行所述烧结处理，基于所述测量值α和所述目标值αS(L)的偏差和比率的任一个来求取所述多孔质玻璃母材的输送速度偏差ΔVf，将输送速度设为Vf0(L)+ΔVf来进行烧结。4.如权利要求1所述的烧结方法，其中，所述多孔质玻璃母材具有在外周堆积玻璃微粒且长度方向上外径一定的芯棒，将所述目标值αS(L)设定为与所述多孔质玻璃母材的输送距离L无关的、大于1的一定值αS，来进行烧结处理。5.如权利要求1所述的烧结方法，其中，在垂下的所述多孔质玻璃母材的下端附近安装使张力作用在所述多孔质玻璃母材上的锤，来进行所述烧结处理。6.如权利要求5所述的烧结方法，其中，通过根据追随所述多孔质玻璃母材的相机来对设置在所述锤的侧面上的标记进行拍摄而得到的图像进行图像处理，基于所述相机的位置和所述图像中所述标记的位置，计算所述多孔质玻璃母材的下端的移动速度Vw。7.如权利要求6所述的烧结方法，其中，所述标记包含将多个部件叠置而形成的所述锤中的所述多个部件的边界线。8.如权利要求6所述的烧结方法，其中，所述标记具有在所述多孔质玻璃母材的长度方向互相间隔开进行配置的多个所述标记。9.如权利要求8所述的烧结方法，其中，使用多个所述相机来对多个所述标记分别进行拍摄。10.一种烧结装置，为使垂下的多孔质玻璃母材相对于加热炉相对移动，顺次地从一端至另一端加热所述多孔质玻璃母材来进行透明玻璃化的多孔质玻璃母材的烧结装置，包括：控制部，在烧结所述多孔质玻璃母材的情况下，测量所述多孔质玻璃母材的输送速度Vf和该玻璃母材下端的移动速度Vw，对于每个所述多孔质玻璃母材的输送量L，将基于比率2CN106064883A权利要求书2/2页Vw/Vf计算的所述多孔质玻璃母材的直筒部中的伸长率预先设定为大于1的目标值αS(L)，控制所述加热炉的温度和所述多孔质玻璃母材的输送速度的至少一个，使所述多孔质玻璃母材的伸长率的测量值α与所述目标值αS(L)一致。3CN106064883A说明书1/7页多孔质玻璃母材的烧结方法和烧结装置[技术领域][0001]本发明涉及多孔质玻璃母材的烧结方法和烧结装置。[背景技术][0002]在通过烧结进行透明玻璃化中，提出了抑制多孔质玻璃母材的外径变动的方法(例如，参照专利文献2)。[0003]专利文
