一种质量轻强度高的建筑用砖及其制备方法.pdf

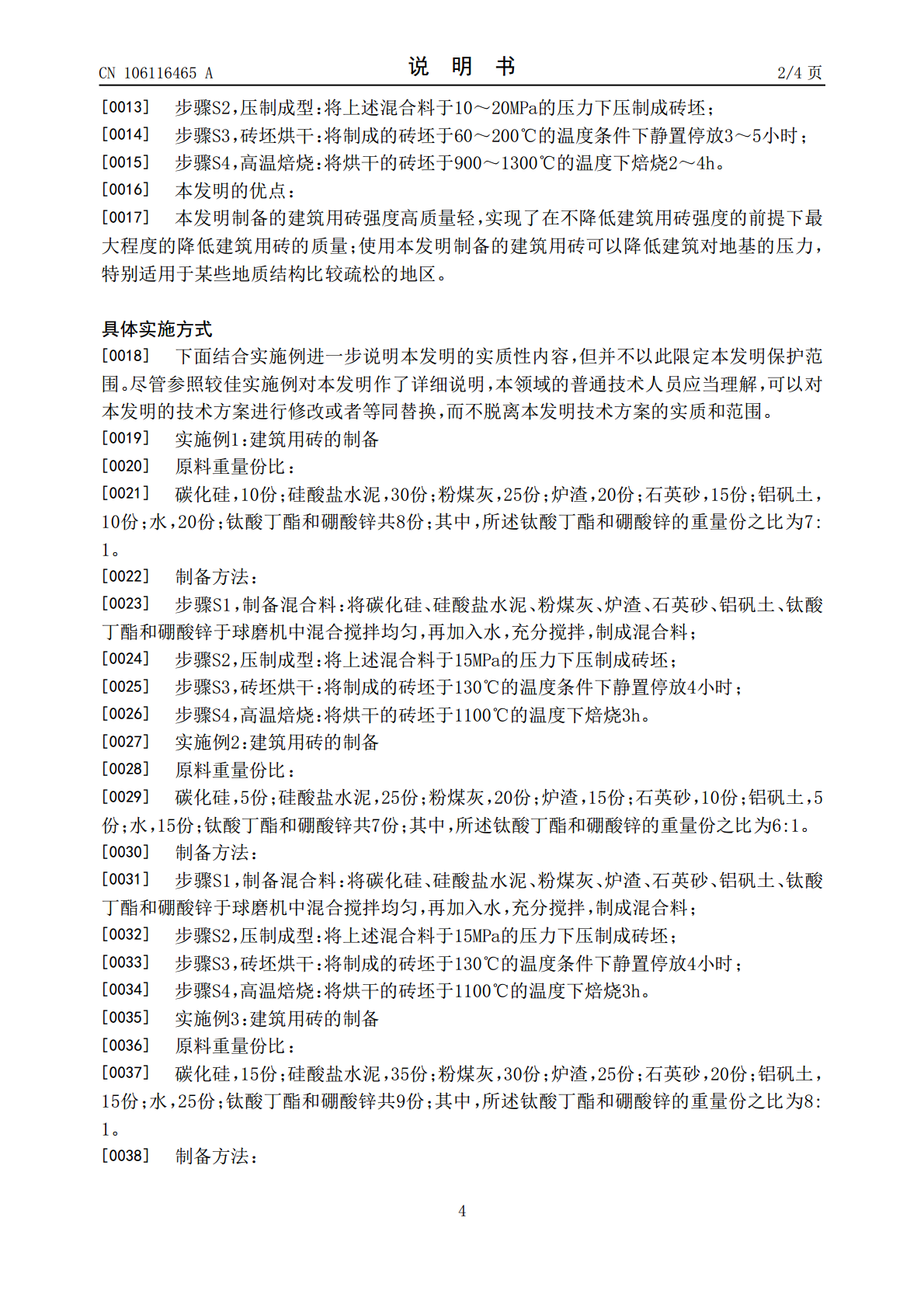

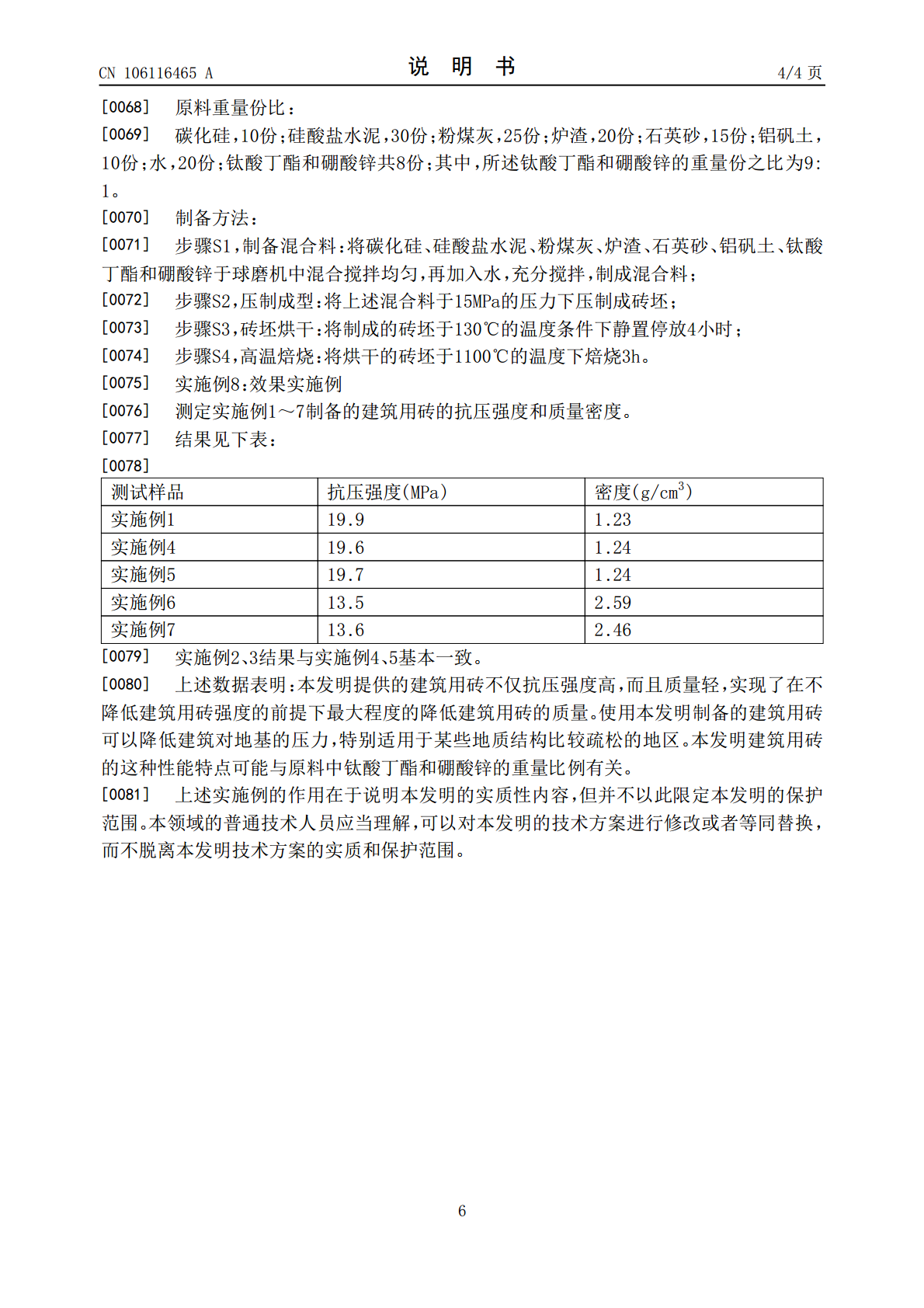

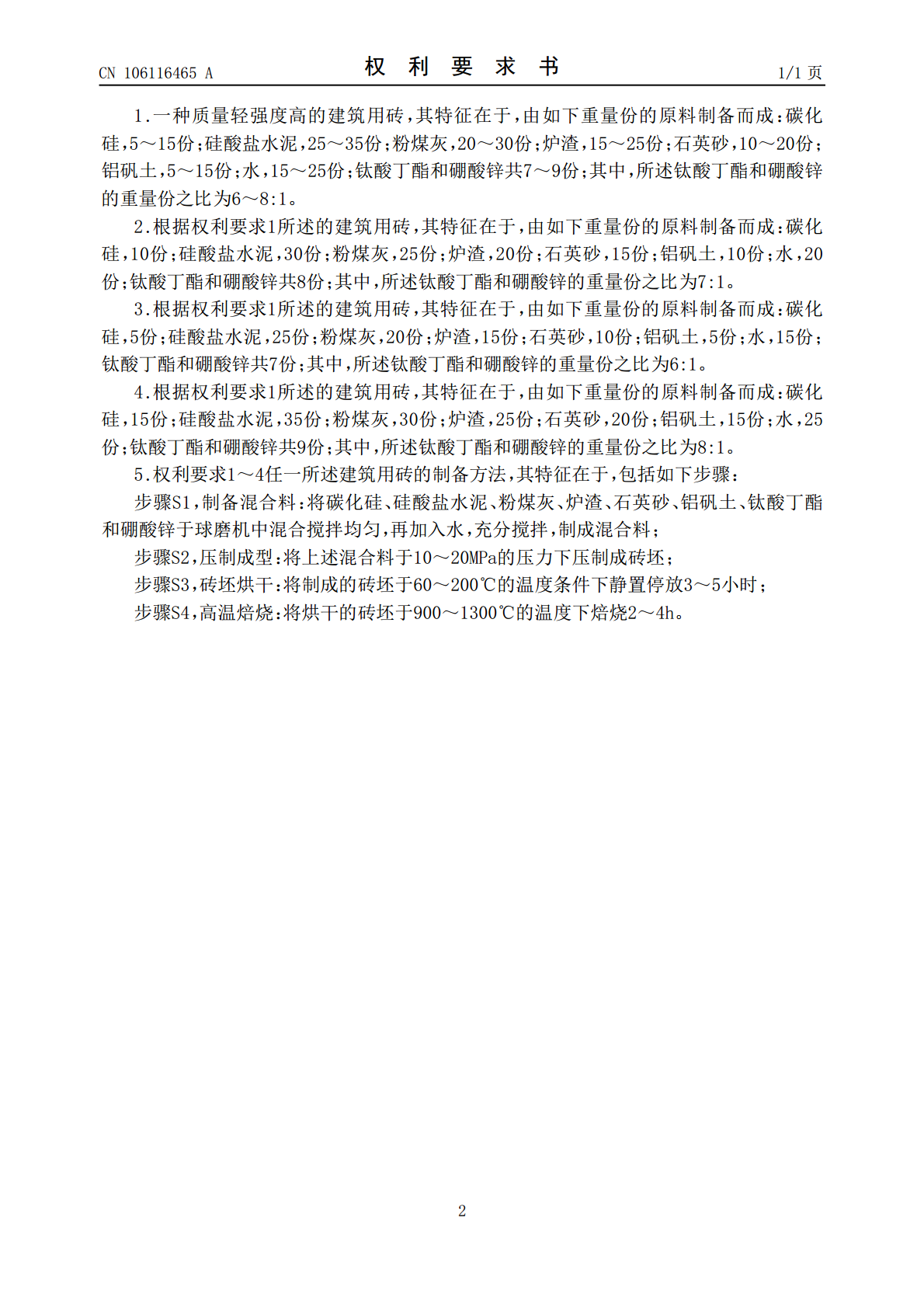

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106116465A(43)申请公布日2016.11.16(21)申请号201610470785.8(22)申请日2016.06.22(71)申请人竹洪燕地址312454浙江省绍兴市嵊州市仙岩镇高坎爿村76号(72)发明人竹洪燕(51)Int.Cl.C04B33/13(2006.01)C04B33/135(2006.01)C04B33/132(2006.01)权利要求书1页说明书4页(54)发明名称一种质量轻强度高的建筑用砖及其制备方法(57)摘要本发明公开了一种质量轻强度高的建筑用砖及其制备方法，该建筑用砖由如下重量份的原料制备而成：碳化硅，5～15份；硅酸盐水泥，25～35份；粉煤灰，20～30份；炉渣，15～25份；石英砂，10～20份；铝矾土，5～15份；水，15～25份；钛酸丁酯和硼酸锌共7～9份；其中，所述钛酸丁酯和硼酸锌的重量份之比为6～8:1。本发明制备的建筑用砖强度高、质量轻，实现了在不降低建筑用砖强度的前提下最大程度的降低建筑用砖的质量；使用本发明制备的建筑用砖可以降低建筑对地基的压力，特别适用于某些地质结构比较疏松的地区。CN106116465ACN106116465A权利要求书1/1页1.一种质量轻强度高的建筑用砖，其特征在于，由如下重量份的原料制备而成：碳化硅，5～15份；硅酸盐水泥，25～35份；粉煤灰，20～30份；炉渣，15～25份；石英砂，10～20份；铝矾土，5～15份；水，15～25份；钛酸丁酯和硼酸锌共7～9份；其中，所述钛酸丁酯和硼酸锌的重量份之比为6～8:1。2.根据权利要求1所述的建筑用砖，其特征在于，由如下重量份的原料制备而成：碳化硅，10份；硅酸盐水泥，30份；粉煤灰，25份；炉渣，20份；石英砂，15份；铝矾土，10份；水，20份；钛酸丁酯和硼酸锌共8份；其中，所述钛酸丁酯和硼酸锌的重量份之比为7:1。3.根据权利要求1所述的建筑用砖，其特征在于，由如下重量份的原料制备而成：碳化硅，5份；硅酸盐水泥，25份；粉煤灰，20份；炉渣，15份；石英砂，10份；铝矾土，5份；水，15份；钛酸丁酯和硼酸锌共7份；其中，所述钛酸丁酯和硼酸锌的重量份之比为6:1。4.根据权利要求1所述的建筑用砖，其特征在于，由如下重量份的原料制备而成：碳化硅，15份；硅酸盐水泥，35份；粉煤灰，30份；炉渣，25份；石英砂，20份；铝矾土，15份；水，25份；钛酸丁酯和硼酸锌共9份；其中，所述钛酸丁酯和硼酸锌的重量份之比为8:1。5.权利要求1～4任一所述建筑用砖的制备方法，其特征在于，包括如下步骤：步骤S1，制备混合料：将碳化硅、硅酸盐水泥、粉煤灰、炉渣、石英砂、铝矾土、钛酸丁酯和硼酸锌于球磨机中混合搅拌均匀，再加入水，充分搅拌，制成混合料；步骤S2，压制成型：将上述混合料于10～20MPa的压力下压制成砖坯；步骤S3，砖坯烘干：将制成的砖坯于60～200℃的温度条件下静置停放3～5小时；步骤S4，高温焙烧：将烘干的砖坯于900～1300℃的温度下焙烧2～4h。2CN106116465A说明书1/4页一种质量轻强度高的建筑用砖及其制备方法技术领域[0001]本发明属于建筑领域，具体涉及一种质量轻强度高的建筑用砖及其制备方法。背景技术[0002]建筑用砖一般用烧结普通砖，烧结普通砖由粘土、页岩、煤矸石或粉煤灰为主要原料，经过焙烧而成的实心或孔洞率不大于规定值且外形尺寸符合规定的砖。[0003]烧结普通砖是传统的墙体材料，具有较高的强度和耐久性，又因其多孔而具有保温绝热、隔音吸声等优点，因此适宜做建筑围护结构，被大量应用于砌筑建筑物的内墙、外墙、柱、拱、烟囱、沟道及其他构筑物，也可在砌体中置适当的钢筋或钢丝以代替混凝土构造柱和过梁。烧结普通砖中的黏土砖，因其毁田取土，能耗大、块体小、施工效率低，砌体自重大，抗震性差等缺点，在我国主要大、中城市及地区已被禁止使用。需重视烧结多孔砖、烧结空心砖的推广应用，因地制宜地发展新型墙体材料。利用工业废料生产的粉煤灰砖、煤矸石砖、页岩砖等以及各种砌块、板材正在逐步发展起来，应将逐渐取代普通烧结砖。[0004]但是，这些砌块的质量仍然较重，不适用于一些地质结构比较疏松的地区。发明内容[0005]为了克服现有技术的不足，本发明的目的在于提供一种质量轻强度高的建筑用砖，在不降低建筑用砖强度的前提下最大程度的降低建筑用砖的密度，以降低建筑对地基的压力。[0006]本发明的上述目的是通过下面的技术方案得以实现的：[0007]一种质量轻强度高的建筑用砖，由如下重量份的原料制备而成：碳化硅，5～15份；硅酸盐水泥，25～35份；粉煤灰，20～30份；炉渣，15～25份；石英砂，10～20份；铝矾土，5～15份
