一种利用市政污泥为造孔剂生产防堵烧结透水砖的方法.pdf

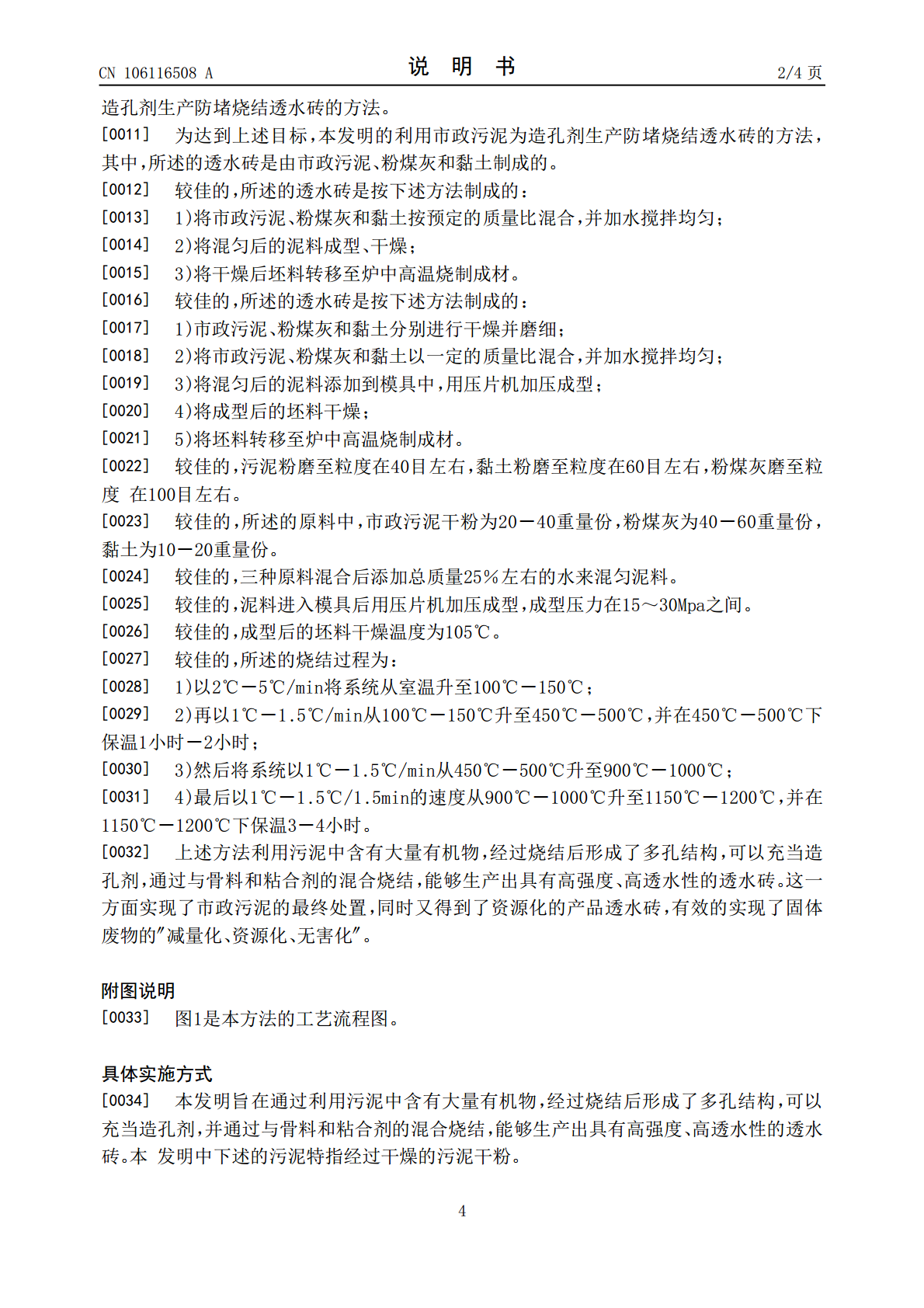

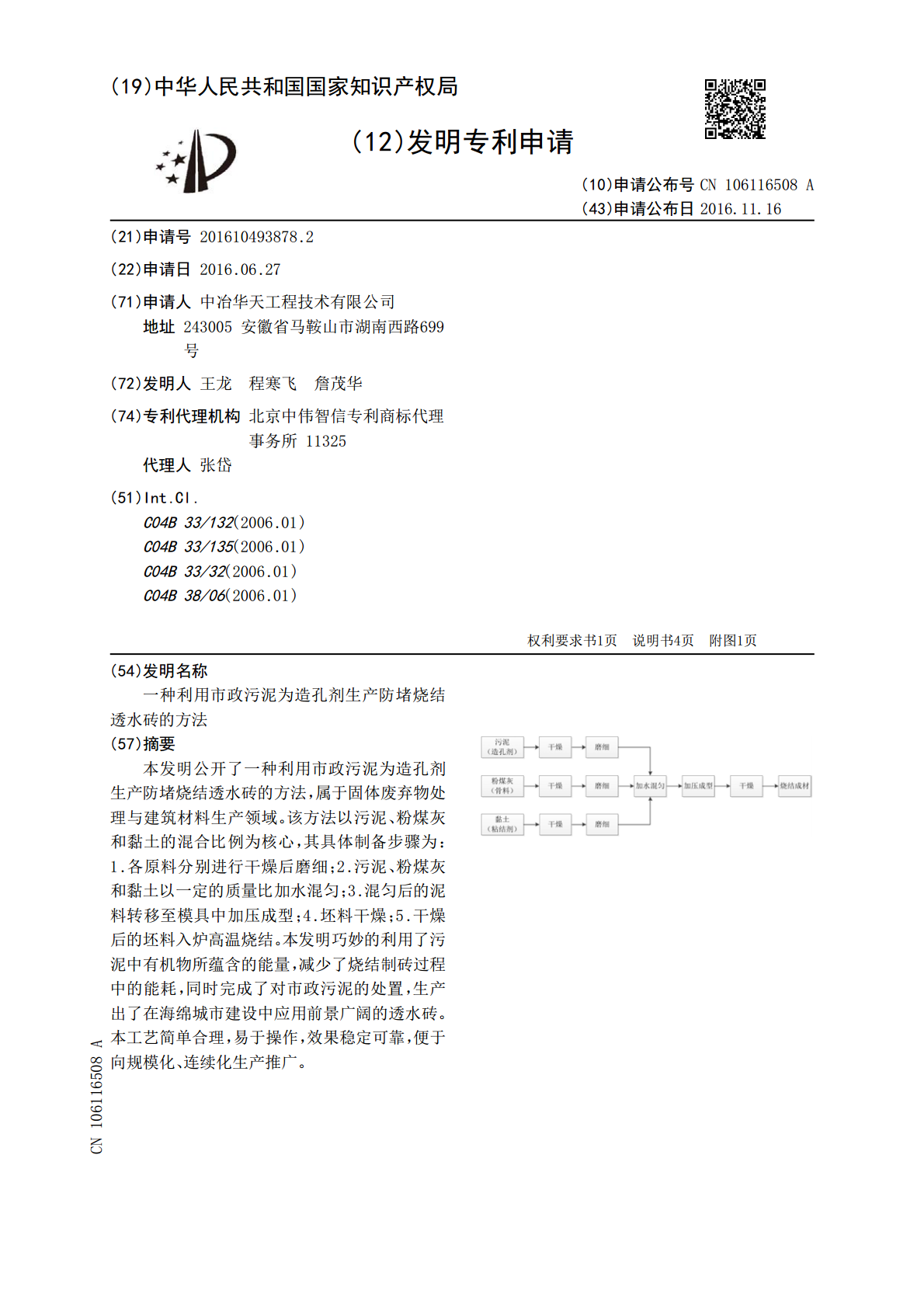

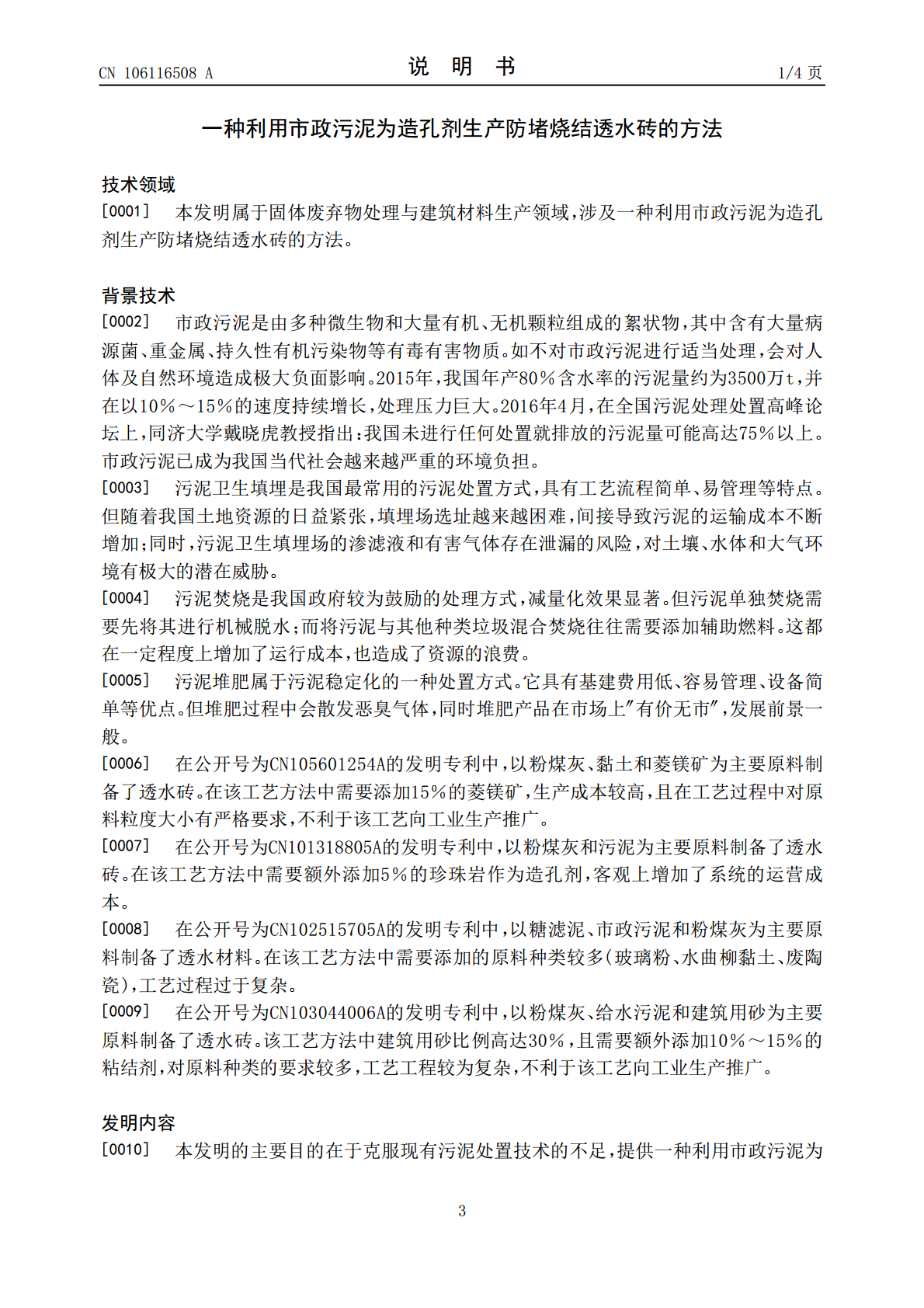

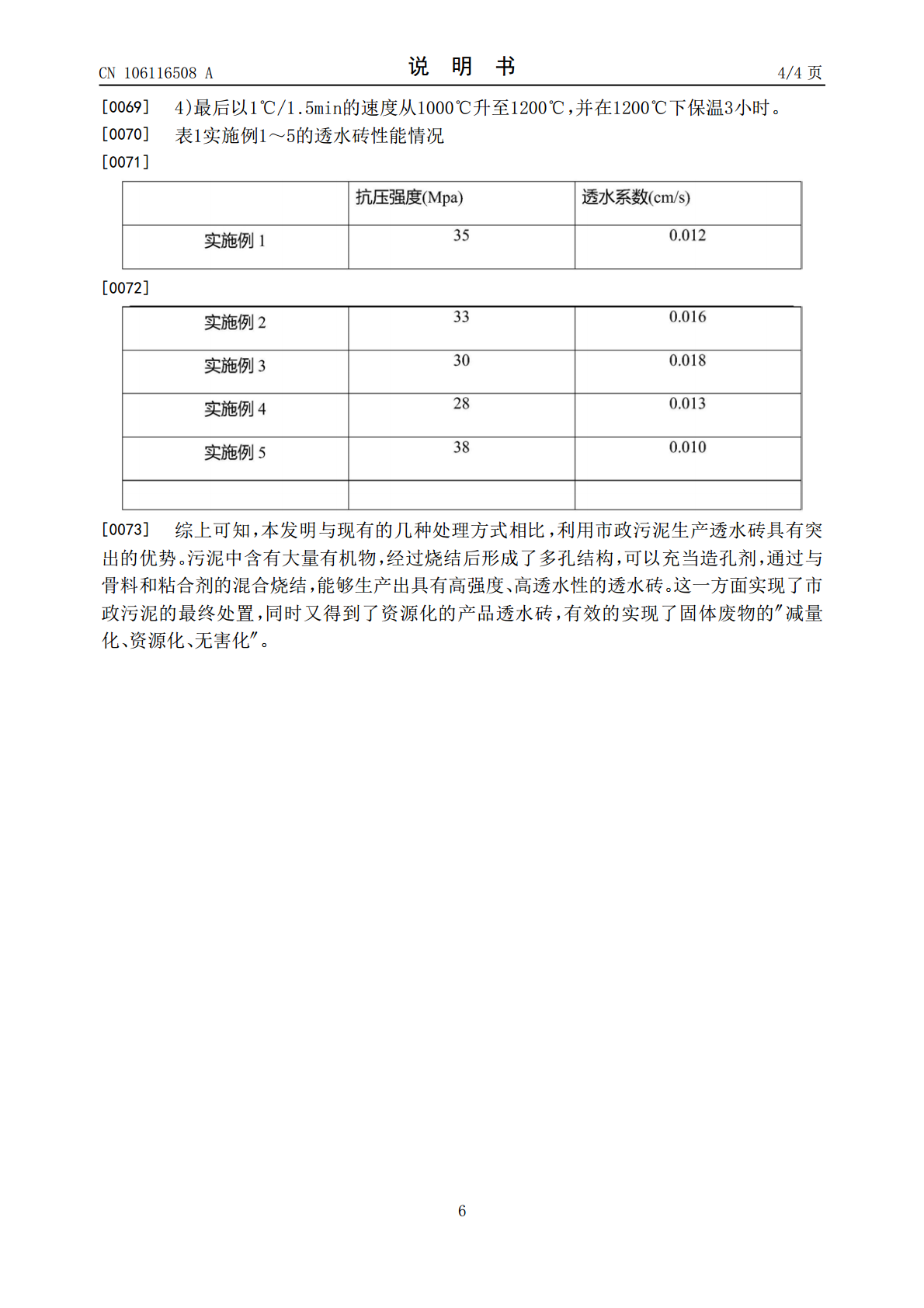

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106116508A(43)申请公布日2016.11.16(21)申请号201610493878.2(22)申请日2016.06.27(71)申请人中冶华天工程技术有限公司地址243005安徽省马鞍山市湖南西路699号(72)发明人王龙程寒飞詹茂华(74)专利代理机构北京中伟智信专利商标代理事务所11325代理人张岱(51)Int.Cl.C04B33/132(2006.01)C04B33/135(2006.01)C04B33/32(2006.01)C04B38/06(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种利用市政污泥为造孔剂生产防堵烧结透水砖的方法(57)摘要本发明公开了一种利用市政污泥为造孔剂生产防堵烧结透水砖的方法，属于固体废弃物处理与建筑材料生产领域。该方法以污泥、粉煤灰和黏土的混合比例为核心，其具体制备步骤为：1.各原料分别进行干燥后磨细；2.污泥、粉煤灰和黏土以一定的质量比加水混匀；3.混匀后的泥料转移至模具中加压成型；4.坯料干燥；5.干燥后的坯料入炉高温烧结。本发明巧妙的利用了污泥中有机物所蕴含的能量，减少了烧结制砖过程中的能耗，同时完成了对市政污泥的处置，生产出了在海绵城市建设中应用前景广阔的透水砖。本工艺简单合理，易于操作，效果稳定可靠，便于向规模化、连续化生产推广。CN106116508ACN106116508A权利要求书1/1页1.一种利用市政污泥为造孔剂生产防堵烧结透水砖的方法，其特征在于，所述的透水砖是由市政污泥、粉煤灰和黏土制成的。2.如权利要求1所述的利用市政污泥为造孔剂生产防堵烧结透水砖的方法，其特征在于，所述的透水砖是按下述方法制成的：1)将市政污泥、粉煤灰和黏土按预定的质量比混合，并加水搅拌均匀；2)将混匀后的泥料成型、干燥；3)将干燥后坯料转移至炉中高温烧制成材。3.如权利要求1所述的利用市政污泥为造孔剂生产防堵烧结透水砖的方法，其特征在于，所述的透水砖是按下述方法制成的：1)市政污泥、粉煤灰和黏土分别进行干燥并磨细；2)将市政污泥、粉煤灰和黏土以一定的质量比混合，并加水搅拌均匀；3)将混匀后的泥料添加到模具中，用压片机加压成型；4)将成型后的坯料干燥；5)将坯料转移至炉中高温烧制成材。4.根据权利要求书1所述的利用市政污泥为造孔剂生产防堵烧结透水砖的方法，其特征还包括：污泥粉磨至粒度在40目左右，黏土粉磨至粒度在60目左右，粉煤灰磨至粒度在100目左右。5.根据权利要求书1所述的利用市政污泥为造孔剂生产防堵烧结透水砖的方法，其特征还包括：所述的原料中，市政污泥干粉为20-40重量份，粉煤灰为40-60重量份，黏土为10-20重量份。6.根据权利要求书1所述的利用市政污泥为造孔剂生产防堵烧结透水砖的方法，其特征还包括：三种原料混合后添加总质量25％左右的水来混匀泥料。7.根据权利要求书1所述的利用市政污泥为造孔剂生产防堵烧结透水砖的方法，其特征还包括：泥料进入模具后用压片机加压成型，成型压力在15～30Mpa之间。8.根据权利要求书1所述的利用市政污泥为造孔剂生产防堵烧结透水砖的方法，其特征还包括：成型后的坯料干燥温度为105℃。9.根据权利要求书1所述的利用市政污泥为造孔剂生产防堵烧结透水砖的方法，其特征还包括：所述的烧结过程为：1)以2℃-5℃/min将系统从室温升至100℃-150℃；2)再以1℃-1.5℃/min从100℃-150℃升至450℃-500℃，并在450℃-500℃下保温1小时-2小时；3)然后将系统以1℃-1.5℃/min从450℃-500℃升至900℃-1000℃；4)最后以1℃-1.5℃/1.5min的速度从900℃-1000℃升至1150℃-1200℃，并在1150℃-1200℃下保温3-4小时。2CN106116508A说明书1/4页一种利用市政污泥为造孔剂生产防堵烧结透水砖的方法技术领域[0001]本发明属于固体废弃物处理与建筑材料生产领域，涉及一种利用市政污泥为造孔剂生产防堵烧结透水砖的方法。背景技术[0002]市政污泥是由多种微生物和大量有机、无机颗粒组成的絮状物，其中含有大量病源菌、重金属、持久性有机污染物等有毒有害物质。如不对市政污泥进行适当处理，会对人体及自然环境造成极大负面影响。2015年，我国年产80％含水率的污泥量约为3500万t，并在以10％～15％的速度持续增长，处理压力巨大。2016年4月，在全国污泥处理处置高峰论坛上，同济大学戴晓虎教授指出：我国未进行任何处置就排放的污泥量可能高达75％以上。市政污泥已成为我国当代社会越来越严重的环境负担。[0003]污泥卫生填埋是我国最常用的污泥处置方式，具有工艺流程简单、易管理等特点。但随着
