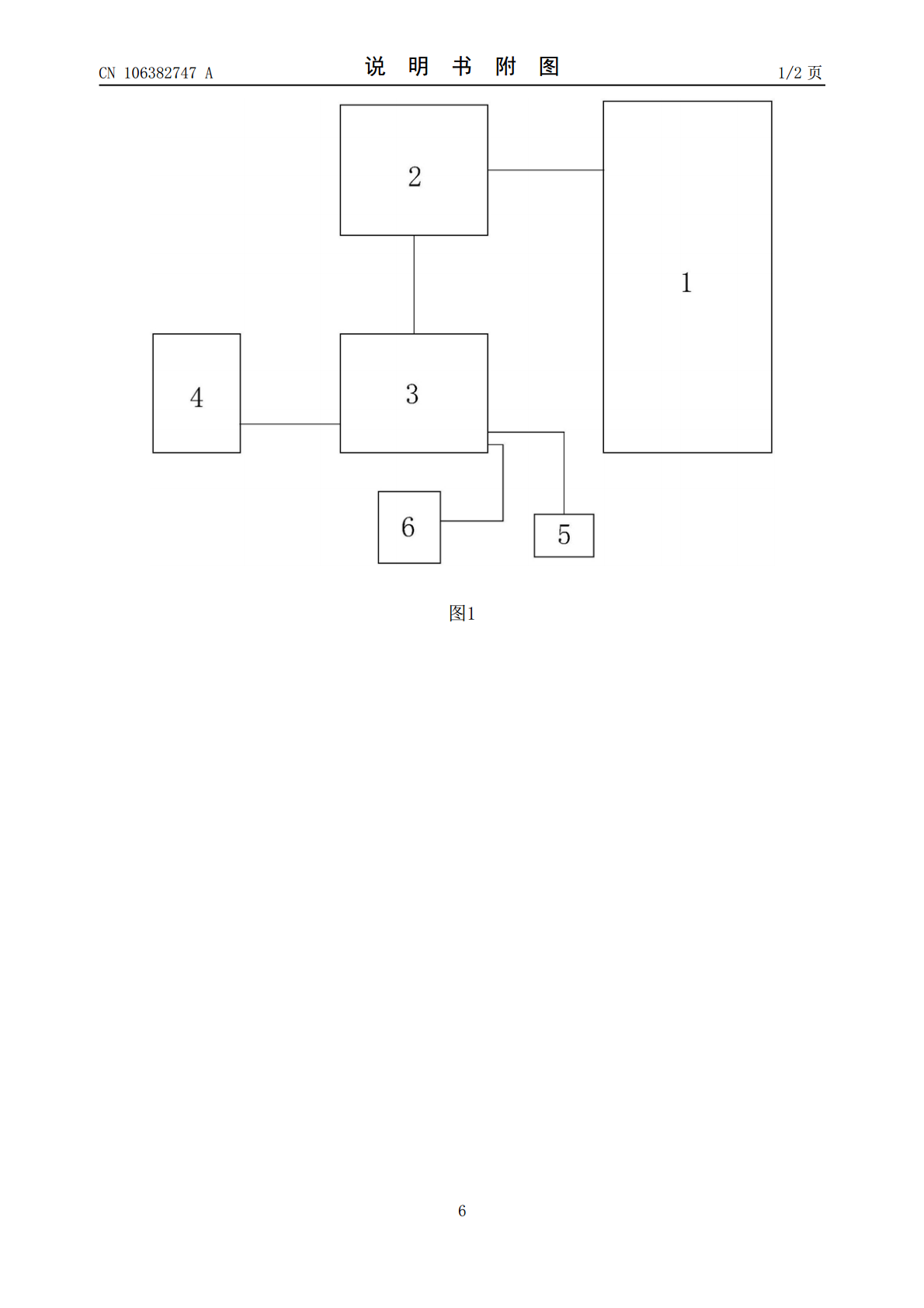

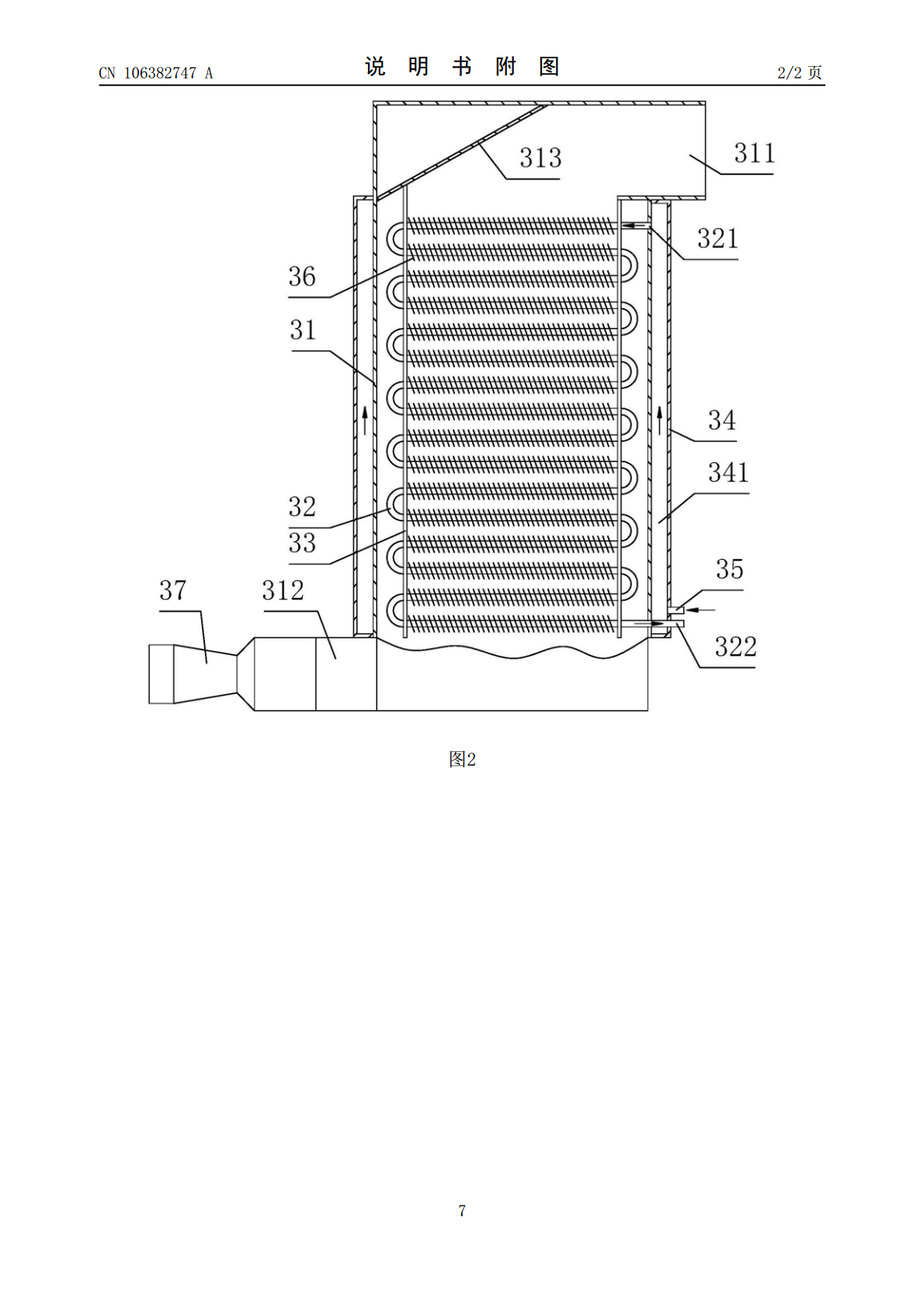

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106382747A(43)申请公布日2017.02.08(21)申请号201610744568.3(22)申请日2016.08.28(71)申请人桂林市晶准测控技术有限公司地址541004广西壮族自治区桂林市七星区六合路123号桂林电子科技大学科技园一号楼1227号(72)发明人赵飚钟胜(74)专利代理机构北京轻创知识产权代理有限公司11212代理人周锦全(51)Int.Cl.F24H9/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种环保节能锅炉系统(57)摘要本发明涉及一种环保节能锅炉系统，包括锅炉、高温省煤器、低温省煤器、烟气处理系统、冷水输送系统和热水利用系统，高温省煤器具有烟气入口和烟气出口，低温省煤器具有进烟口和出烟口，锅炉的烟道连通至高温省煤器的烟气入口，高温省煤器的烟气入口与低温省煤器的进烟口连通，低温省煤器的出烟口处连接有文丘里管，文丘里管连通至烟气处理系统，低温省煤器内设有换热管，换热管具有进水口和出水口，换热管的进水口连通至冷水输送系统，通过冷水输送系统向换热管内输送冷水，换热管的出水口通过管道连通至热水利用系统，将热水输送至热水利用系统。本发明实现了对锅炉烟气余热的深度回收利用，节约了资源，非常环保。CN106382747ACN106382747A权利要求书1/1页1.一种环保节能锅炉系统，其特征在于，包括锅炉(1)、高温省煤器(2)、低温省煤器(3)、烟气处理系统(4)、冷水输送系统(5)和热水利用系统(6)，所述高温省煤器(2)具有烟气入口和烟气出口，所述低温省煤器(3)具有进烟口(311)和出烟口(312)，所述锅炉(1)的烟道连通至所述高温省煤器(2)的烟气入口，所述高温省煤器(2)的烟气入口与所述低温省煤器(3)的进烟口(311)连通，所述低温省煤器(3)的出烟口(312)处连接有文丘里管(37)，所述文丘里管(37)连通至所述烟气处理系统(4)，所述低温省煤器(3)内设置有换热管，所述换热管具有进水口(321)和出水口(322)，所述换热管的进水口(321)连通至所述冷水输送系统(5)，通过所述冷水输送系统(5)向所述换热管内输送冷水，所述换热管的出水口(322)通过管道连通至所述热水利用系统(6)，将热水输送至所述热水利用系统(6)。2.根据权利要求1所述的一种环保节能锅炉系统，其特征在于，所述省煤器包括顶部和底部封闭的箱体(31)，所述进烟口(311)水平设置在所述箱体(31)的侧壁与顶部相接处，所述出烟口(312)水平设置在所述箱体(31)的侧壁与底部相接处，所述换热管为蛇形换热管(32)，所述蛇形换热管(32)呈之字形往复分布于所述箱体(31)内部并通过支撑架(33)与箱体(31)固定，所述箱体(31)的外壁具有一外壳与所述箱体(31)的外壁之间形成密封的腔体(341)，所述蛇形换热管(32)的进水口(321)穿出箱体(31)的上部侧壁连通所述腔体(341)，所述蛇形换热管(32)的出水口(322)从箱体(31)的下部依次穿出箱体(31)侧壁和壳体(34)侧壁，所述壳体(34)的下部还设置有连通所述腔体(341)的进水管(35)，所述进水管(35)连通至所述冷水输送系统(5)。3.根据权利要求2所述的一种环保节能锅炉系统，其特征在于，所述箱体(31)内部设置有与所述进烟口(311)相对的倾斜挡板(313)，所述倾斜挡板(313)将从进烟口(311)水平进入的烟气向下导流。4.根据权利要求2所述的一种环保节能锅炉系统，其特征在于，所述蛇形换热管(32)上焊接有翅片(36)。5.根据权利要求2至4中任意一项所述的一种环保节能锅炉系统，其特征在于，所述壳体(34)的内壁设置有保温层。6.根据权利要求2至4中任意一项所述的一种环保节能锅炉系统，其特征在于，所述蛇形换热管(32)上涂覆防磨涂料。2CN106382747A说明书1/3页一种环保节能锅炉系统技术领域[0001]本发明涉及一种环保节能锅炉系统。背景技术[0002]在全球能源安全和气候变暖形势日益严峻的情况下，迫切要求实施高效、低污染和低排放的技术经济模式。近年来，我国能源利用量大幅增加，尽管新能源技术开发使煤炭比例有所减低，但在未来相当长的一段时间内，以煤炭为主的能源结构不会发生根本性改变。[0003]我国约有50万台工业锅炉，每年燃烧煤炭超过4亿吨。多数工业锅炉的实际运行效率约只有70％左右，只有极少量锅炉的效率能够达到80％，能源利用率低，能耗大。燃煤工业锅炉数量大，分布广，脱硫除尘的技术性能指标相对较低，SO2和烟尘排放所造成的环境污染非常严重。我国2010年发电用煤量达到9.8亿吨以上，煤电比例达到59％。据预测，202
