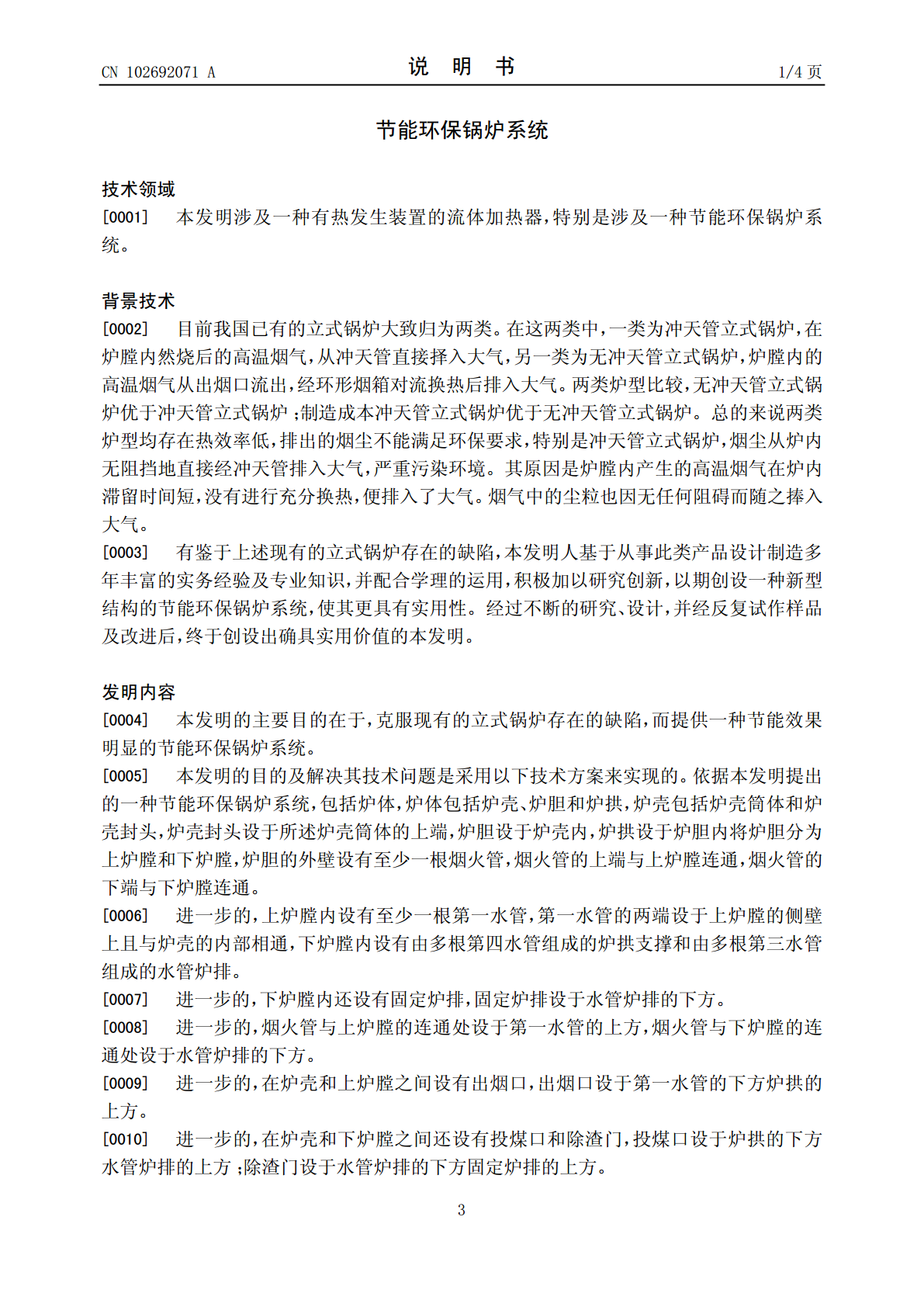

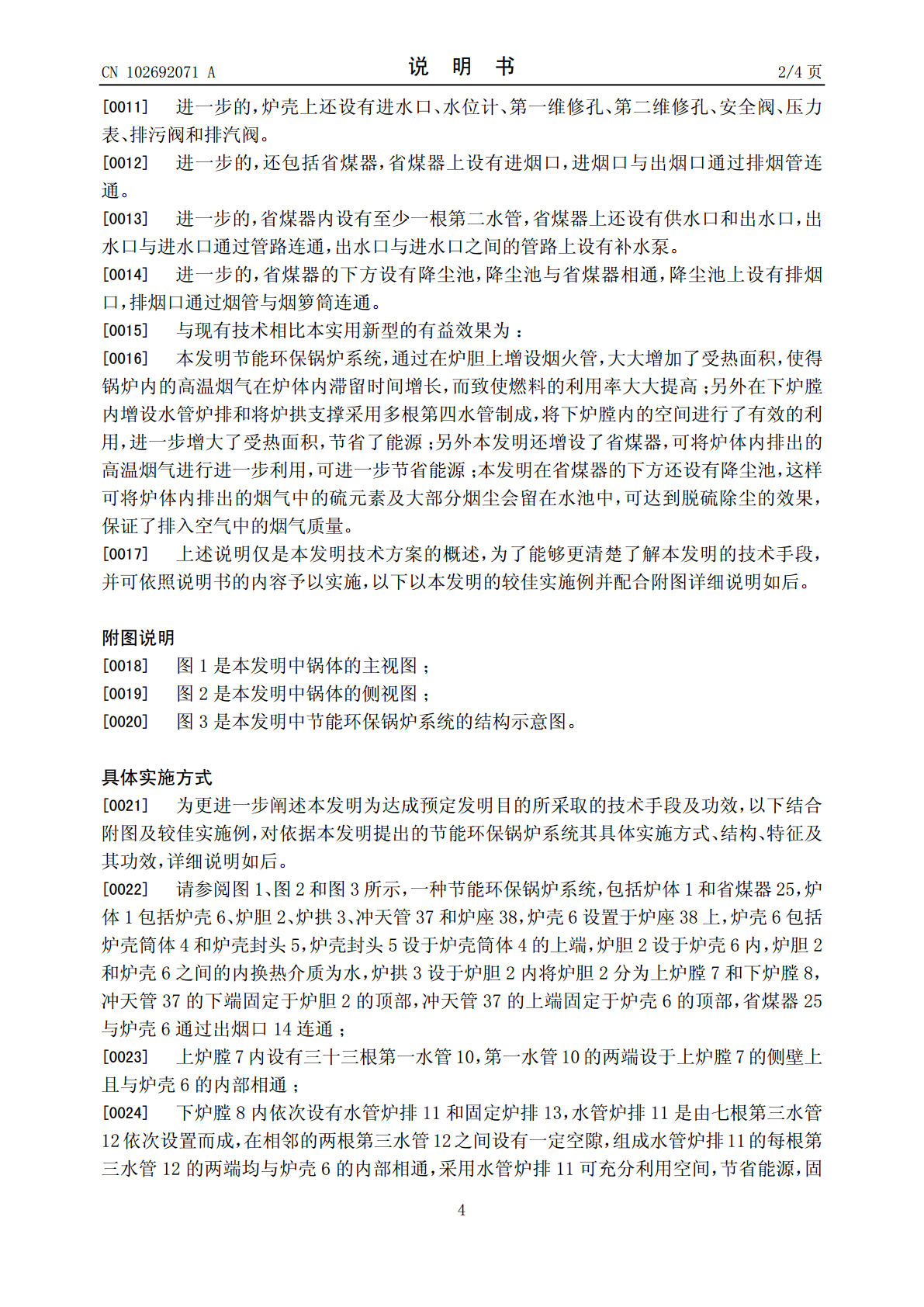

(19)中华人民共和国国家知识产权局*CN102692071A*(12)发明专利申请(10)申请公布号CN102692071A(43)申请公布日2012.09.26(21)申请号201110068288.2(22)申请日2011.03.22(71)申请人三河市昊日锅炉制造有限公司地址065000河北省廊坊市三河市泃阳西大街(72)发明人孙润波朱景英(51)Int.Cl.F24H1/44(2006.01)F24H9/00(2006.01)权利要求书权利要求书1页1页说明书说明书44页页附图附图33页(54)发明名称节能环保锅炉系统(57)摘要本发明是关于一种节能环保锅炉系统，包括炉体，炉体包括炉壳、炉胆和炉拱，炉壳包括炉壳筒体和炉壳封头，炉壳封头设于炉壳筒体的上端，炉胆设于炉壳内，炉拱设于炉胆内将炉胆分为上炉膛和下炉膛，炉胆的外壁设有至少一根烟火管，烟火管的上端与上炉膛连通，烟火管的下端与下炉膛连通；本发明通过在炉胆上增设烟火管，大大增加了受热面积，使得锅炉内的高温烟气在炉体内滞留时间增长，而致使燃料的利用率大大提高；在下炉膛内增设水管炉排和将炉拱支撑采用多根第四水管制成，进一步增大了受热面积；另外还增设了省煤器和降尘池，可进一步节省能源，保证排入空气中的烟气质量。CN102697ACN102692071A权利要求书1/1页1.一种节能环保锅炉系统，包括炉体，所述炉体包括炉壳、炉胆和炉拱，所述炉壳包括炉壳筒体和炉壳封头，所述炉壳封头设于所述炉壳筒体的上端，所述炉胆设于炉壳内，所述炉拱设于炉胆内将炉胆分为上炉膛和下炉膛，其特征在于：所述炉胆的外壁设有至少一根烟火管，所述烟火管的上端与上炉膛连通，烟火管的下端与下炉膛连通。2.根据权利要求1所述的节能环保锅炉系统，其特征在于：所述上炉膛内设有至少一根第一水管，所述第一水管的两端设于上炉膛的侧壁上且与炉壳的内部相通，所述下炉膛内设有由多根第四水管组成的炉拱支撑和由多根第三水管组成的水管炉排。3.根据权利要求2所述的节能环保锅炉系统，其特征在于：所述下炉膛内还设有固定炉排，所述固定炉排设于水管炉排的下方。4.根据权利要求3所述的节能环保锅炉系统，其特征在于：所述烟火管与所述上炉膛的连通处设于所述第一水管的上方，烟火管与所述下炉膛的连通处设于所述水管炉排的下方。5.根据权利要求4所述的节能环保锅炉系统，其特征在于：在所述炉壳和上炉膛之间设有出烟口，所述出烟口设于第一水管的下方炉拱的上方。6.根据权利要求5所述的节能环保锅炉系统，其特征在于：在所述炉壳和下炉膛之间还设有投煤口和除渣门，所述投煤口设于炉拱的下方水管炉排的上方；所述除渣门设于水管炉排的下方固定炉排的上方。7.根据权利要求6所述的节能环保锅炉系统，其特征在于：所述炉壳上还设有进水口、水位计、第一维修孔、第二维修孔、安全阀、压力表、排污阀和排汽阀。8.根据权利要求7所述的节能环保锅炉系统，其特征在于：还包括省煤器，所述省煤器上设有进烟口，所述进烟口与所述出烟口通过排烟管连通。9.根据权利要求8所述的节能环保锅炉系统，其特征在于：所述省煤器内设有至少一根第二水管，省煤器上还设有供水口和出水口，所述出水口与所述进水口通过管路连通，所述出水口与进水口之间的管路上设有补水泵。10.根据权利要求9所述的节能环保锅炉系统，其特征在于：所述省煤器的下方设有降尘池，所述降尘池与省煤器相通，降尘池上设有排烟口，所述排烟口通过烟管与烟箩筒连通。2CN102692071A说明书1/4页节能环保锅炉系统技术领域[0001]本发明涉及一种有热发生装置的流体加热器，特别是涉及一种节能环保锅炉系统。背景技术[0002]目前我国已有的立式锅炉大致归为两类。在这两类中，一类为冲天管立式锅炉，在炉膛内然烧后的高温烟气，从冲天管直接择入大气，另一类为无冲天管立式锅炉，炉膛内的高温烟气从出烟口流出，经环形烟箱对流换热后排入大气。两类炉型比较，无冲天管立式锅炉优于冲天管立式锅炉；制造成本冲天管立式锅炉优于无冲天管立式锅炉。总的来说两类炉型均存在热效率低，排出的烟尘不能满足环保要求，特别是冲天管立式锅炉，烟尘从炉内无阻挡地直接经冲天管排入大气，严重污染环境。其原因是炉膛内产生的高温烟气在炉内滞留时间短，没有进行充分换热，便排入了大气。烟气中的尘粒也因无任何阻碍而随之捧入大气。[0003]有鉴于上述现有的立式锅炉存在的缺陷，本发明人基于从事此类产品设计制造多年丰富的实务经验及专业知识，并配合学理的运用，积极加以研究创新，以期创设一种新型结构的节能环保锅炉系统，使其更具有实用性。经过不断的研究、设计，并经反复试作样品及改进后，终于创设出确具实用价值的本发明。发明内容[0004]本发明的主要目的在于，克服现有的立式锅炉存在的缺陷，而提供一种节能效果明显的节能环保锅炉系统。[0005
