一种锅炉环保节能脱硝系统.pdf

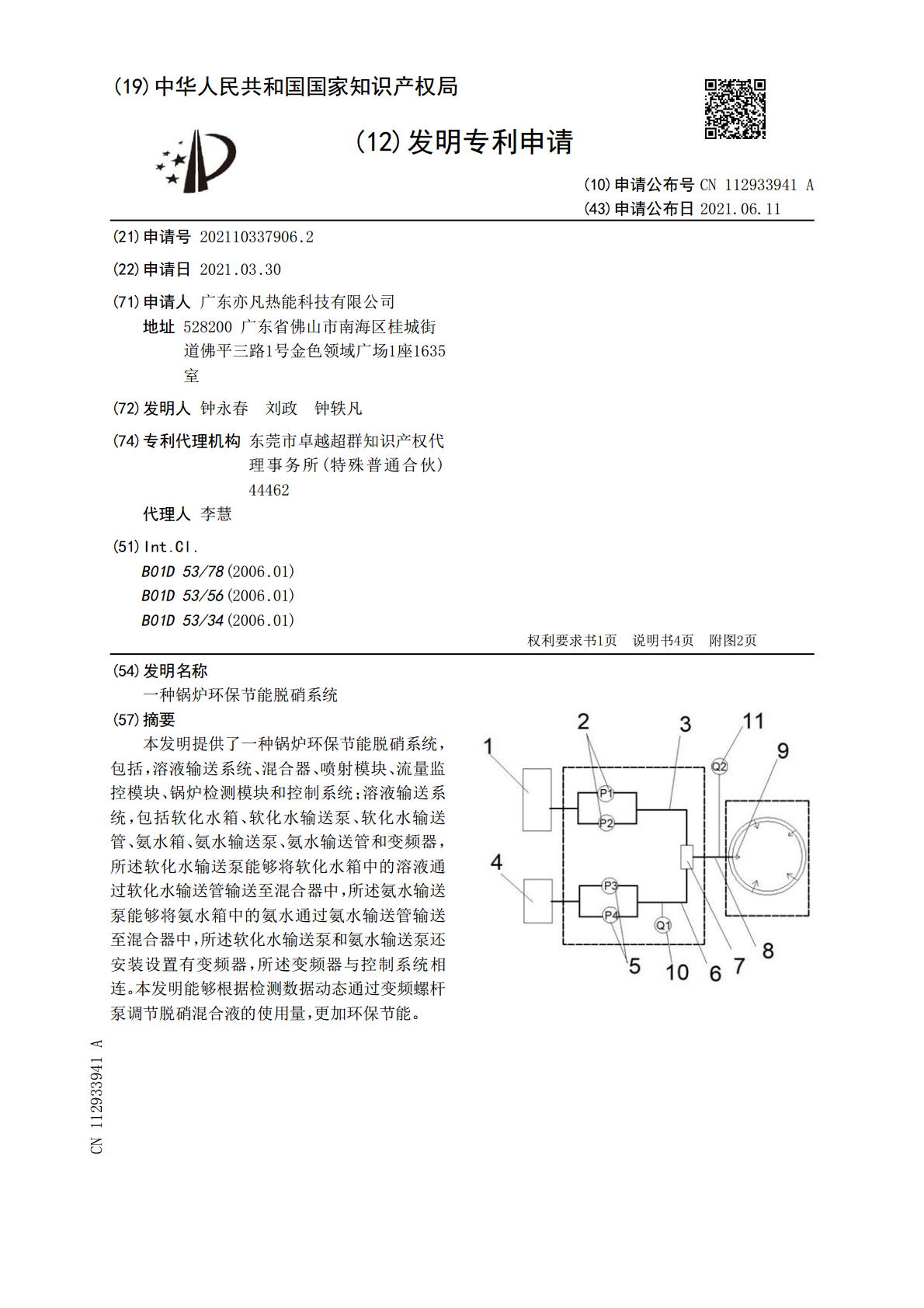

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112933941A(43)申请公布日2021.06.11(21)申请号202110337906.2(22)申请日2021.03.30(71)申请人广东亦凡热能科技有限公司地址528200广东省佛山市南海区桂城街道佛平三路1号金色领域广场1座1635室(72)发明人钟永春刘政钟轶凡(74)专利代理机构东莞市卓越超群知识产权代理事务所(特殊普通合伙)44462代理人李慧(51)Int.Cl.B01D53/78(2006.01)B01D53/56(2006.01)B01D53/34(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种锅炉环保节能脱硝系统(57)摘要本发明提供了一种锅炉环保节能脱硝系统，包括，溶液输送系统、混合器、喷射模块、流量监控模块、锅炉检测模块和控制系统；溶液输送系统，包括软化水箱、软化水输送泵、软化水输送管、氨水箱、氨水输送泵、氨水输送管和变频器，所述软化水输送泵能够将软化水箱中的溶液通过软化水输送管输送至混合器中，所述氨水输送泵能够将氨水箱中的氨水通过氨水输送管输送至混合器中，所述软化水输送泵和氨水输送泵还安装设置有变频器，所述变频器与控制系统相连。本发明能够根据检测数据动态通过变频螺杆泵调节脱硝混合液的使用量，更加环保节能。CN112933941ACN112933941A权利要求书1/1页1.一种锅炉环保节能脱硝系统，其特征在于，包括，溶液输送系统、混合器、喷射模块、流量监控模块、锅炉检测模块和控制系统；溶液输送系统，包括软化水箱、软化水输送泵、软化水输送管、氨水箱、氨水输送泵、氨水输送管和变频器，所述软化水输送泵能够将软化水箱中的溶液通过软化水输送管输送至混合器中，所述氨水输送泵能够将氨水箱中的氨水通过氨水输送管输送至混合器中，所述软化水输送泵和氨水输送泵还安装设置有变频器，所述变频器与控制系统相连；混合器，能够将氨水和软化水进行混合；喷射模块，用于将软化水与氨水的混合液分散喷射至锅炉的炉膛内，所述喷射模块包括出液管道、喷雾电磁阀和若干喷嘴，所述喷嘴设置在锅炉的炉膛内，出液管道设置在混合器输出端和喷嘴之间，所述喷嘴处还设置有喷雾电磁阀，所述喷雾电磁阀能够将混合液进行雾化通过喷嘴喷出，所述喷雾电磁阀与控制系统电连接；流量监控模块，所述流量监控模块包括第一流量计和第二流量计，所述第一流量计设置在氨水输送管上，第二流量计设置在混合器与喷嘴之间的出液管道上；锅炉检测模块，所述锅炉检测模块设置在锅炉炉膛内，所述锅炉检测模块包括烟气分析仪、温度检测件和压力检测件，所述烟气分析仪能够检测锅炉排放烟气的氮氧化物含量，所述温度检测件用于检测炉膛内温度，所述压力检测件用于检测炉膛内的压力；控制系统，所述控制系统能够控制各模块运行，并能够通过锅炉检测模块检测数据控制变频器频率。2.根据权利要求1所述的一种锅炉环保节能脱硝系统，其特征在于，所述软化水输送泵和氨水输送泵为变频螺杆泵。3.根据权利要求2所述的一种锅炉环保节能脱硝系统，其特征在于，所述软化水输送泵和氨水输送泵均有两组，所述软化水输送泵和氨水输送泵分别设置有控制开关，所述控制开关与控制系统相连。4.根据权利要求1所述的一种锅炉环保节能脱硝系统，其特征在于，还包括液位监测模块，所述液位监测模块包括液位传感器和警报装置，所述液位传感器设置在软化水箱和氨水水箱内，所述液位传感器与外部设置的警报装置电连接，所述液位传感器能够检测述软化水箱和氨水水箱内溶液剩余容积。5.根据权利要求1所述的一种锅炉环保节能脱硝系统，其特征在于，所述控制系统还与外部控制显示设备相连，所述控制显示设备包括显示器和控制主机，所述显示器能够实时显示和存储检测数据，所述控制主机能够远程控制各模块运行。2CN112933941A说明书1/4页一种锅炉环保节能脱硝系统技术领域[0001]本发明涉及烟气净化技术领域，尤其涉及一种锅炉环保节能脱硝系统。背景技术[0002]随着现代工业化的发展，空气污染也随之加剧，大量矿物燃料的燃烧产生的废气造成了不可避免的环境污染。尤其氮氧化物作为其中主要产物，可直接对人体呼吸系统、中枢神经系统、心血管系统等产生危害；氮氧化物与空气中的水结合最终会转化成硝酸和硝酸盐，硝酸是酸雨的成因之一，酸雨会使农作物大幅减产，蛋白质含量和作物产量下降，酸雨会使森林和其他植物叶子枯黄、病虫害加重，最终大面积死亡；氮氧化物与其他污染物在一定条件下，能产生光化学烟雾污染。总之，氮氧化物的污染直接或间接危害着人体健康、生态系统及建筑设施。[0003]蓄热式燃烧技术通过放置在烧嘴中的蓄热体来完成出炉烟气与入炉助燃空气的热交换，蓄热式烧嘴成对安装在炉子两侧，每一对蓄热式烧嘴都是一个燃烧状态，另一个排烟状态，烟气
