铸造多晶硅用竖炉.pdf

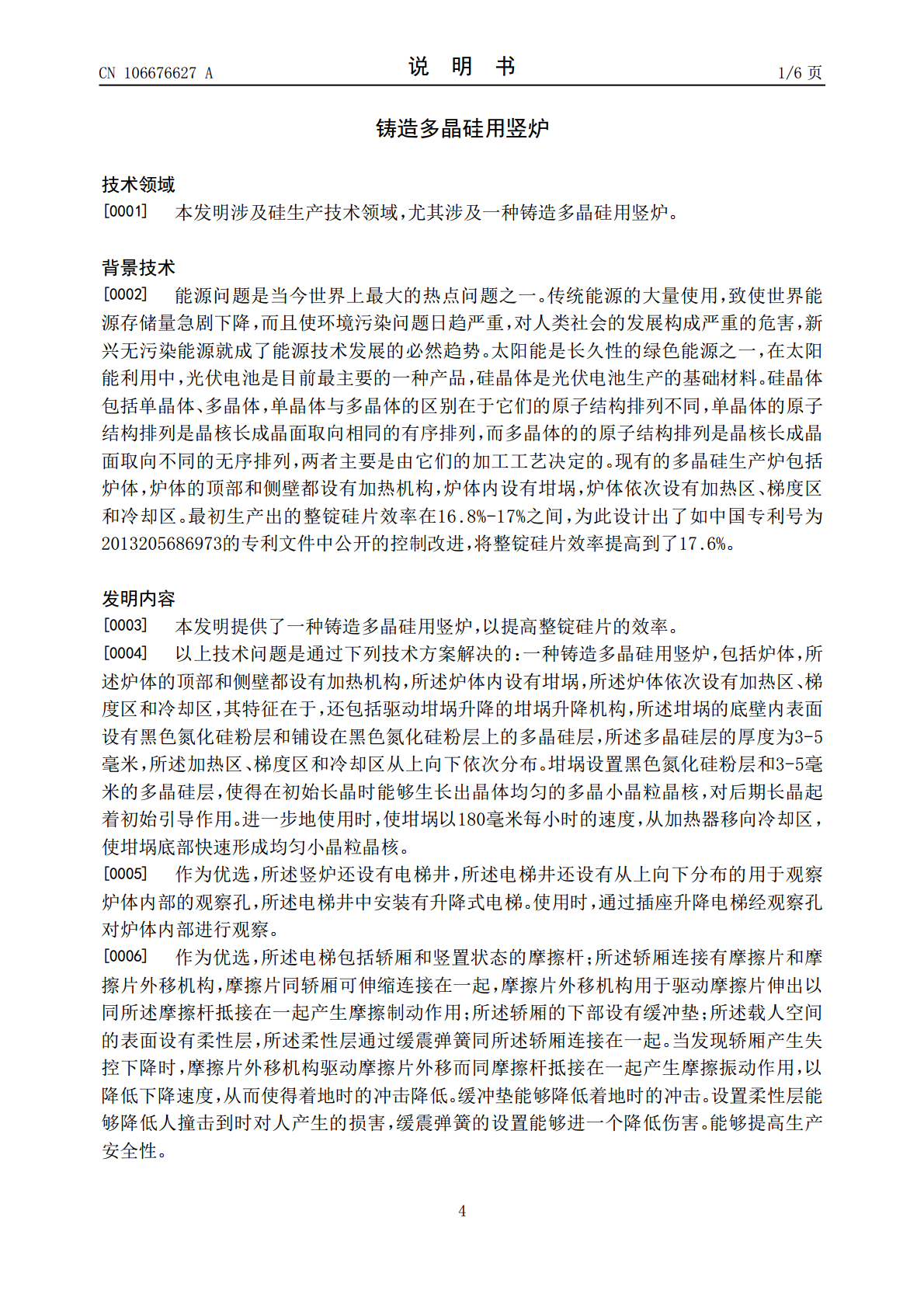

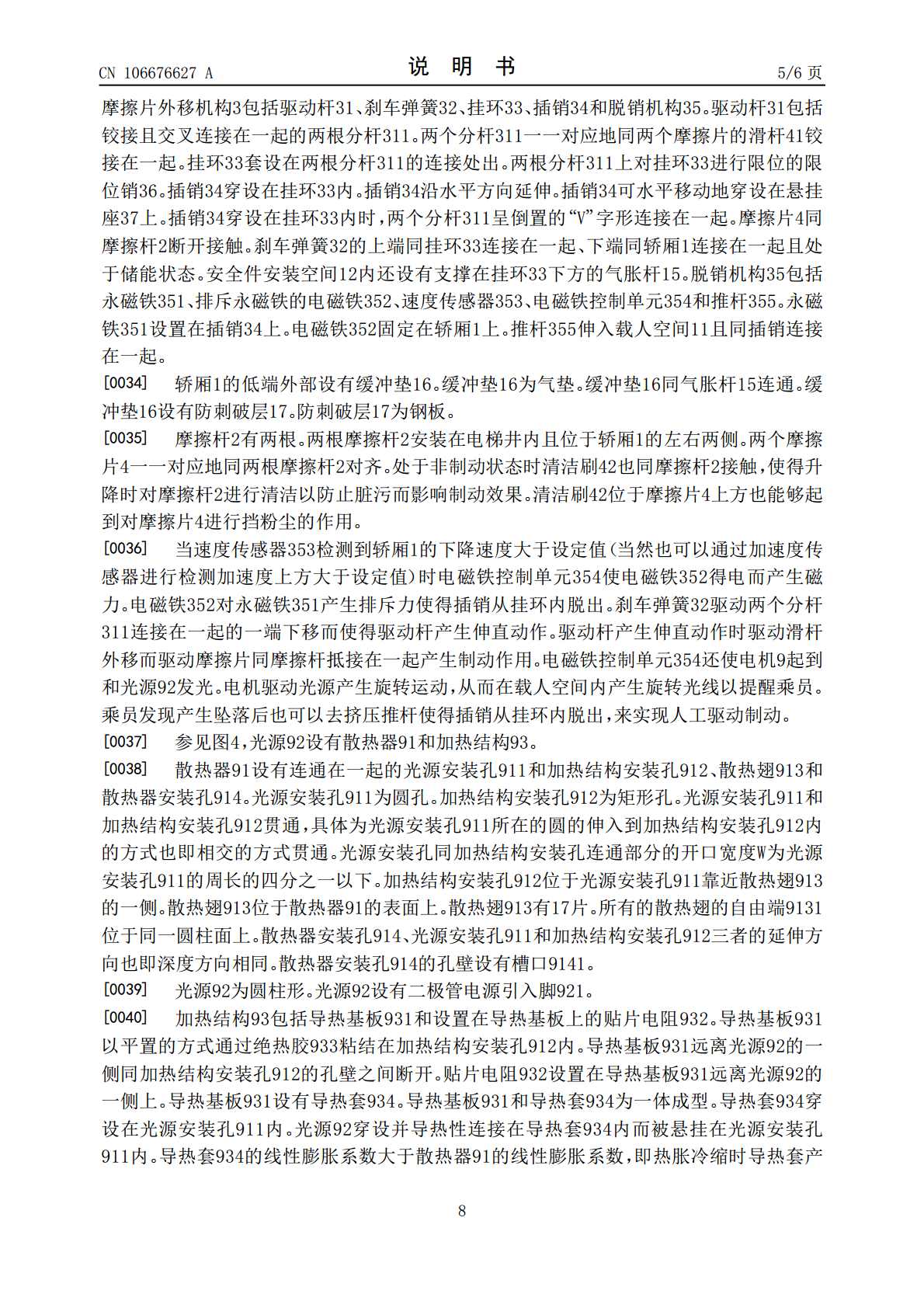

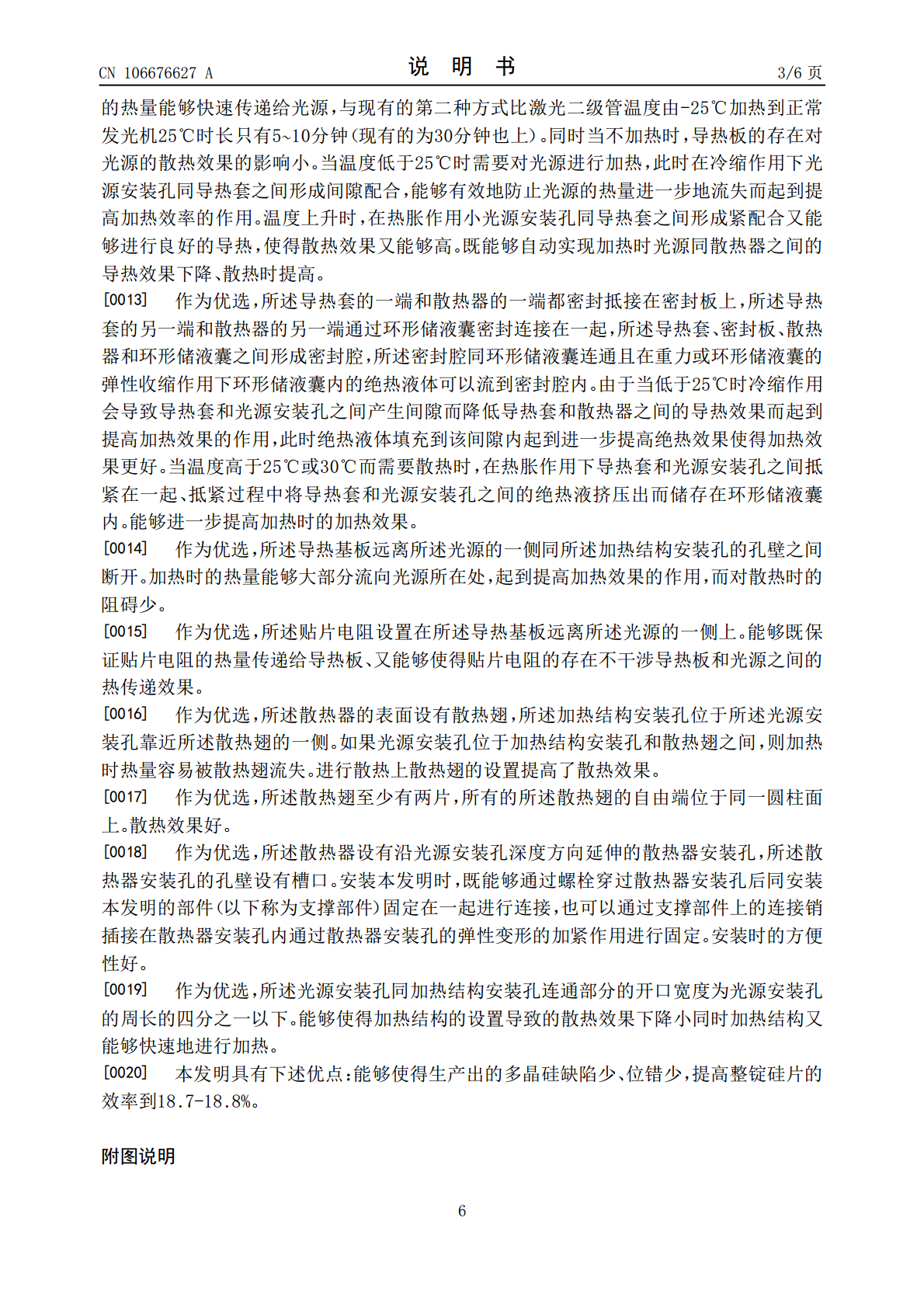

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106676627A(43)申请公布日2017.05.17(21)申请号201611131905.8(22)申请日2016.12.09(71)申请人浙江绿谷光伏科技有限公司地址323000浙江省丽水市莲都区经济开发区绿谷大道281号(72)发明人马标张立新(74)专利代理机构杭州杭诚专利事务所有限公司33109代理人尉伟敏郑阳政(51)Int.Cl.C30B28/06(2006.01)C30B29/06(2006.01)权利要求书2页说明书6页附图5页(54)发明名称铸造多晶硅用竖炉(57)摘要本发明涉及硅生产技术领域。一种铸造多晶硅用竖炉，包括炉体，所述炉体的顶部和侧壁都设有加热机构，所述炉体内设有坩埚，所述炉体依次设有加热区、梯度区和冷却区，其特征在于，还包括驱动坩埚升降的坩埚升降机构，所述坩埚的底壁内表面设有黑色氮化硅粉层和铺设在黑色氮化硅粉层上的多晶硅层，所述多晶硅层的厚度为3-5毫米，所述加热区、梯度区和冷却区从上向下依次分布。本发明提供了一种铸造多晶硅用竖炉，以提高整锭硅片的效率。CN106676627ACN106676627A权利要求书1/2页1.一种铸造多晶硅用竖炉，包括炉体，所述炉体的顶部和侧壁都设有加热机构，所述炉体内设有坩埚，所述炉体依次设有加热区、梯度区和冷却区，其特征在于，还包括驱动坩埚升降的坩埚升降机构，所述坩埚的底壁内表面设有黑色氮化硅粉层和铺设在黑色氮化硅粉层上的多晶硅层，所述多晶硅层的厚度为3-5毫米，所述加热区、梯度区和冷却区从上向下依次分布。2.根据权利要求1所述的铸造多晶硅用竖炉，其特征在于，所述竖炉还设有电梯井，所述电梯井还设有从上向下分布的用于观察炉体内部的观察孔，所述电梯井中安装有升降式电梯。3.根据权利要求2所述的铸造多晶硅用竖炉，其特征在于，所述电梯包括轿厢和竖置状态的摩擦杆；所述轿厢连接有摩擦片和摩擦片外移机构，摩擦片同轿厢可伸缩连接在一起，摩擦片外移机构用于驱动摩擦片伸出以同所述摩擦杆抵接在一起产生摩擦制动作用；所述轿厢的下部设有缓冲垫；所述载人空间的表面设有柔性层，所述柔性层通过缓震弹簧同所述轿厢连接在一起。4.根据权利要求3所述的铸造多晶硅用竖炉，其特征在于，所述摩擦杆有两根且分布在所述轿厢的两侧，所述摩擦片有两片，所述摩擦片设有穿设在所述轿厢内的滑杆，所述摩擦片外移机构包括驱动杆、刹车弹簧、套设在驱动杆上的挂环、穿设在挂环内的插销和驱动插销脱出挂环的脱销机构，所述驱动杆包括铰接且交叉连接在一起的两根分杆，所述两个分杆一一对应地同所述两个摩擦片的滑杆铰接在一起，所述刹车弹簧的一端同所述轿厢连接在一起、另一端同所述挂环连接在一起且处于储能状态。5.根据权利要求4所述的铸造多晶硅用竖炉，其特征在于，所述脱销机构包括设置在插销上的永磁铁、排斥所述永磁铁的电磁铁、速度传感器和电磁铁控制单元，所述电磁铁控制单元由于当速度传感器检测到轿厢的下降速度大于设定值时使电磁铁得电而产生磁力。6.根据权利要求4或5所述的铸造多晶硅用竖炉，其特征在于，所述驱动杆设有驱动所述两个分杆进行折弯的气胀杆，所述缓冲垫为气垫，所述气胀杆同所述缓冲垫连通。7.根据权利要求6所述的铸造多晶硅用竖炉，其特征在于，所述缓冲垫的下表面设有防刺破层。8.根据权利要求3或4或5所述的铸造多晶硅用竖炉，其特征在于，所述载人空间的顶壁设有电机，所述电机的转轴沿上下方向延伸，所述电机的转轴上设有倾斜向下照射的光源，所述光源为激光二极管。9.根据权利要求8所述的铸造多晶硅用竖炉，其特征在于，还包括散热器和加热结构，所述光源为绿光激光二极管，所述加热结构包括导热基板和设置在导热基板上的贴片电阻，所述散热器设有连通在一起的光源安装孔和加热结构安装孔，所述导热基板安装在所述加热结构安装孔内，所述导热基板一体成型有穿设在所述光源安装孔内的导热套，所述光源连接在所述导热套内，温度为25℃以上时、所述导热套同所述光源安装孔抵接在一起，所述散热器的线性膨胀系数小于所述导热套的线性膨胀系数。10.根据权利要求9所述的铸造多晶硅用竖炉，其特征在于，所述导热套的一端和散热器的一端都密封抵接在密封板上，所述导热套的另一端和散热器的另一端通过环形储液囊密封连接在一起，所述导热套、密封板、散热器和环形储液囊之间形成密封腔，所述密封腔同环形储液囊连通且在重力或环形储液囊的弹性收缩作用下环形储液囊内的绝热液体可2CN106676627A权利要求书2/2页以流到密封腔内。3CN106676627A说明书1/6页铸造多晶硅用竖炉技术领域[0001]本发明涉及硅生产技术领域，尤其涉及一种铸造多晶硅用竖炉。背景技术[0002]能源问题是当今世界上最大的热点问题之一。传统能源的大量使用，
