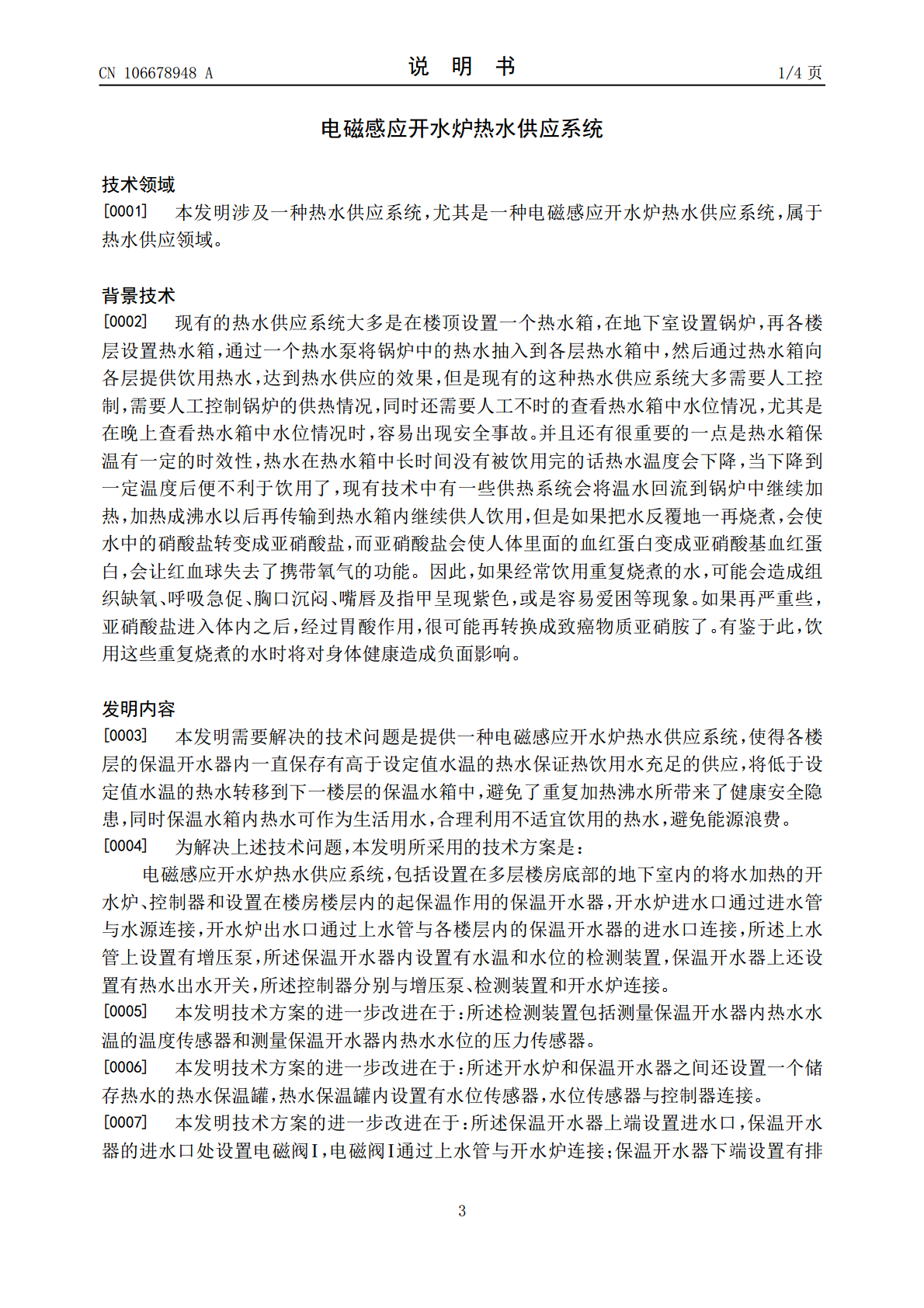

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106678948A(43)申请公布日2017.05.17(21)申请号201611139046.7(22)申请日2016.12.12(71)申请人张家口市荣胜新能源开发有限公司地址075000河北省张家口市高新技术产业开发区(72)发明人王秉荣王志剑(74)专利代理机构石家庄众志华清知识产权事务所(特殊普通合伙)13123代理人张明月(51)Int.Cl.F24D17/00(2006.01)F24D19/10(2006.01)F24D19/00(2006.01)权利要求书1页说明书4页附图1页(54)发明名称电磁感应开水炉热水供应系统(57)摘要本发明公开了电磁感应开水炉热水供应系统，属于热水供应领域，包括设置在多层楼房底部的地下室内的将水加热的开水炉、控制器和设置在楼房楼层内的起保温作用的保温开水器，开水炉进水口通过进水管与水源连接，开水炉出水口通过上水管与各楼层内的保温开水器的进水口连接，上水管上设置有增压泵，所述保温开水器内设置有水温和水位的检测装置，保温开水器上还设置有热水出水开关，所述控制器分别与增压泵、检测装置和开水炉连接。本发明使得各楼层热饮用水充足的供应，将低于设定值水温的热水转移到下一楼层的保温水箱中，避免了重复加热沸水所带来了健康安全隐患，同时保温水箱内热水可作为生活用水，合理利用不适宜饮用的热水，避免能源浪费。CN106678948ACN106678948A权利要求书1/1页1.电磁感应开水炉热水供应系统，其特征在于：包括设置在多层楼房底部的地下室内的将水加热的开水炉（1）、控制器（4）和设置在楼房楼层内的起保温作用的保温开水器（2），开水炉（1）进水口通过进水管（9）与水源（10）连接，开水炉（1）出水口通过上水管（11）与各楼层内的保温开水器（2）的进水口连接，所述上水管（11）上设置有增压泵（3），所述保温开水器（2）内设置有水温和水位的检测装置，保温开水器（2）上还设置有热水出水开关（5），所述控制器（4）分别与增压泵（3）、检测装置和开水炉（1）连接。2.根据权利要求1所述的电磁感应开水炉热水供应系统，其特征在于：所述检测装置包括测量保温开水器（2）内热水水温的温度传感器和测量保温开水器（2）内热水水位的压力传感器。3.根据权利要求1所述的电磁感应开水炉热水供应系统，其特征在于：所述开水炉（1）和保温开水器（2）之间还设置一个储存热水的热水保温罐（6），热水保温罐（6）内设置有水位传感器，水位传感器与控制器连接。4.根据权利要求1所述的电磁感应开水炉热水供应系统，其特征在于：所述保温开水器（2）上端设置进水口，保温开水器（2）的进水口处设置电磁阀Ⅰ，电磁阀Ⅰ通过上水管与开水炉（1）连接；保温开水器（2）下端设置有排水口，保温开水器（2）的排水口处设置电磁阀Ⅱ，电磁阀Ⅱ连接一排水管（12），排水管（12）连接到下层楼层内设置的保温水箱（7），保温水箱（7）下端出水口连接至生活用水管路，电磁阀Ⅰ和电磁阀Ⅱ与控制器（4）连接。5.根据权利要求1所述的电磁感应开水炉热水供应系统，其特征在于：所述保温水箱（7）上端还设置有溢流管（8），所述溢流管（8）与设置在多层楼房内的排污管（13）连通。6.根据权利要求1所述的电磁感应开水炉热水供应系统，其特征在于：所述水源（10）与开水炉（1）之间进水管（9）上设置有净水器（14）。7.根据权利要求4所述的电磁感应开水炉热水供应系统，其特征在于：所述上水管（11）和排水管（12）为保温管，保温管包括内管、外管和设置在内管和外管之间的保温层。8.根据权利要求7所述的电磁感应开水炉热水供应系统，其特征在于：所述内管为304不锈钢，外管为201不锈钢，保温层为聚氨酯发泡保温层。9.根据权利要求1所述的电磁感应开水炉热水供应系统，其特征在于：所述热水出水开关（5）内设置有流量计，所述流量计与控制器（4）连接。10.根据权利要求1所述的电磁感应开水炉热水供应系统，其特征在于：所述开水炉（1）为电磁感应开水炉。2CN106678948A说明书1/4页电磁感应开水炉热水供应系统技术领域[0001]本发明涉及一种热水供应系统，尤其是一种电磁感应开水炉热水供应系统，属于热水供应领域。背景技术[0002]现有的热水供应系统大多是在楼顶设置一个热水箱，在地下室设置锅炉，再各楼层设置热水箱，通过一个热水泵将锅炉中的热水抽入到各层热水箱中，然后通过热水箱向各层提供饮用热水，达到热水供应的效果，但是现有的这种热水供应系统大多需要人工控制，需要人工控制锅炉的供热情况，同时还需要人工不时的查看热水箱中水位情况，尤其是在晚上查看热水箱中水位情况时，容易出现安全事故。并且还有很重要的一点是热水箱保温有一定的时效性，热水在热
