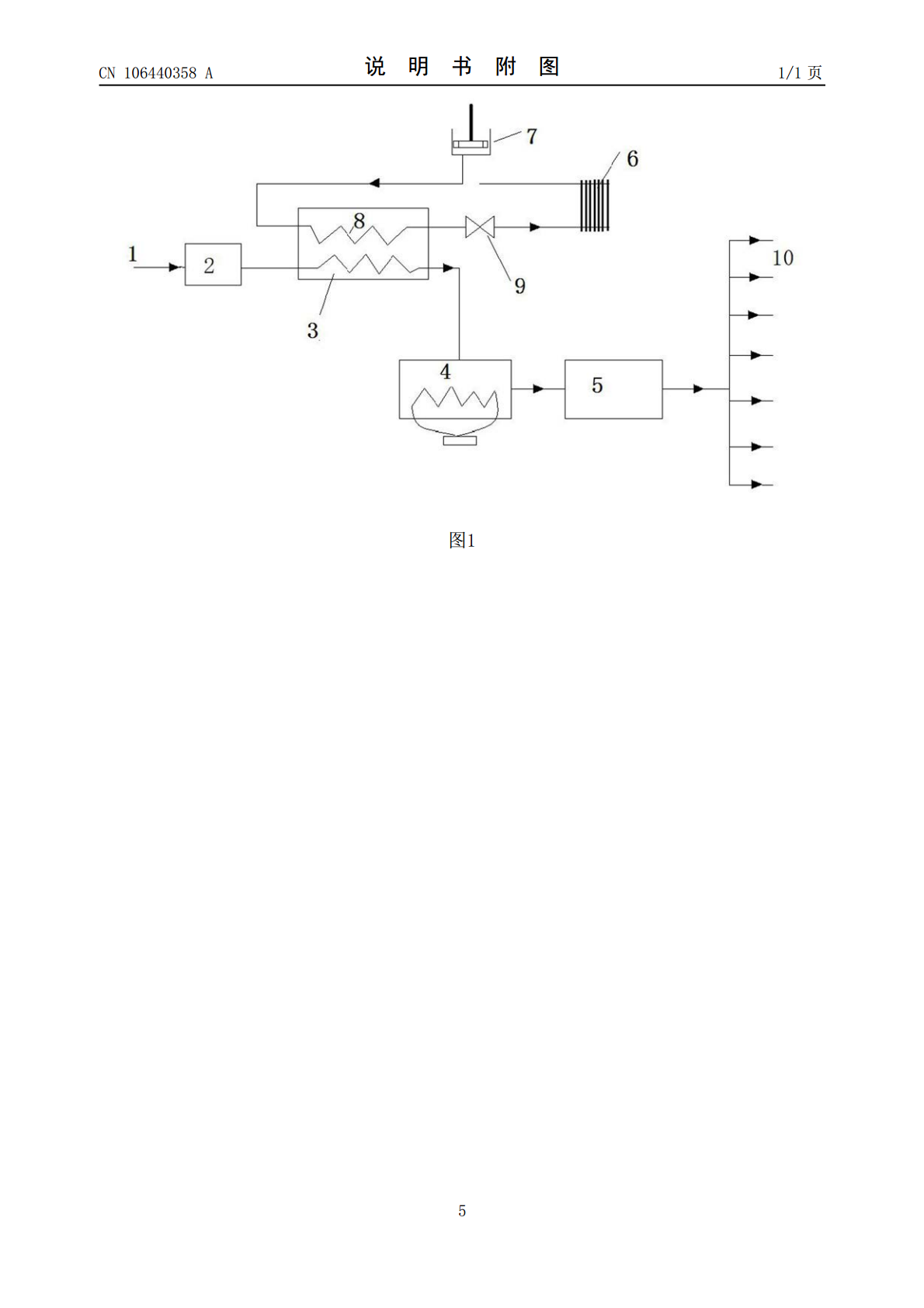

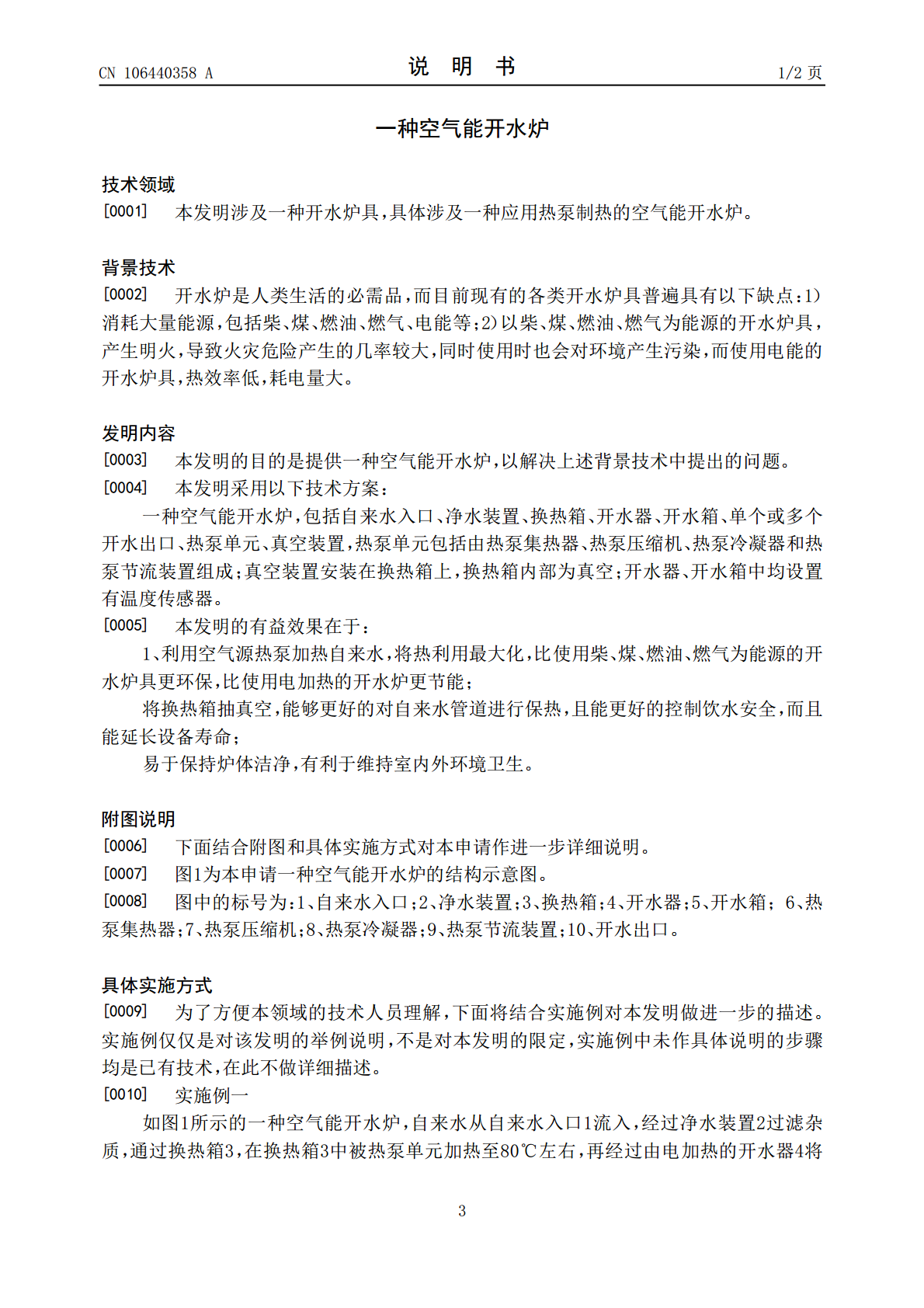

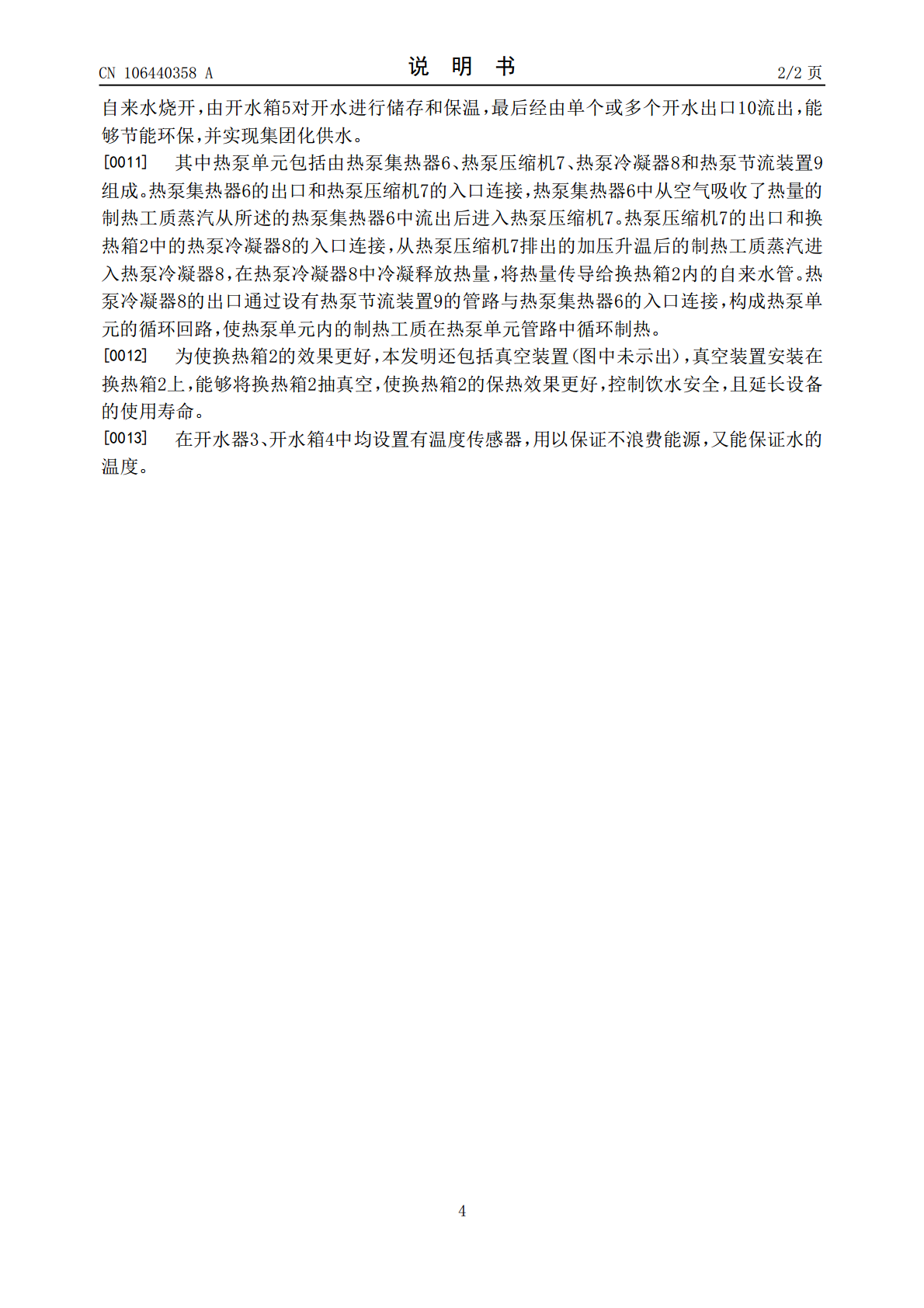

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106440358A(43)申请公布日2017.02.22(21)申请号201610894917.X(22)申请日2016.10.14(71)申请人胡杰欣地址050702河北省石家庄市新乐市邯郃镇西牛林村中高街六区113号(72)发明人胡杰欣(51)Int.Cl.F24H4/04(2006.01)F24H9/20(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种空气能开水炉(57)摘要本申请公开了一种空气能开水炉，包括自来水入口、净水装置、换热箱、开水器、开水箱、单个或多个开水出口、热泵单元、真空装置，利用空气源热泵加热自来水，将热利用最大化，比使用柴、煤、燃油、燃气为能源的开水炉具更环保，比使用电加热的开水炉更节能，能大幅度减少能源消耗，降低污染排放；将换热箱真空设计，能够更好的对自来水管道进行保热，控制饮水安全，而且能延长设备寿命。CN106440358ACN106440358A权利要求书1/1页1.一种空气能开水炉，其特征在于：包括自来水入口、净水装置、换热箱、开水器、开水箱、单个或多个开水出口、热泵单元、真空装置，热泵单元包括热泵集热器、热泵压缩机、热泵冷凝器和热泵节流装置，热泵集热器的出口和热泵压缩机的入口连接，热泵压缩机的出口和换热箱中的热泵冷凝器的入口连接，热泵冷凝器的出口通过设有热泵节流装置的管路与热泵集热器的入口连接，构成热泵单元的循环回路；真空装置安装在换热箱上，换热箱内部为真空；开水器、开水箱中均设置有温度传感器。2.一种空气能开水炉的工作方法，其特征在于：自来水从自来水入口流入，经过净水装置过滤杂质，通过换热箱，在换热箱中被热泵单元加热至80℃左右，再经过由电加热的开水器将自来水烧开，由开水箱对开水进行储存和保温，最后经由单个或多个开水出口流出，能够节能环保，并实现集团化供水；热泵单元包括热泵集热器、热泵压缩机、热泵冷凝器和热泵节流装置，热泵集热器的出口和热泵压缩机的入口连接，热泵集热器中从空气吸收了热量的制热工质蒸汽从所述的热泵集热器中流出后进入热泵压缩机，热泵压缩机的出口和换热箱中的热泵冷凝器的入口连接，从热泵压缩机排出的加压升温后的制热工质蒸汽进入热泵冷凝器，在热泵冷凝器中冷凝释放热量，将热量传导给换热箱内的自来水管，热泵冷凝器的出口通过设有热泵节流装置的管路与热泵集热器的入口连接，构成热泵单元的循环回路，使热泵单元内的制热工质在热泵单元管路中循环制热；真空装置安装在换热箱上，能够将换热箱抽真空，使换热箱的保热效果更好，在开水器、开水箱中均设置有温度传感器，用以保证不浪费能源，又能保证水的温度。2CN106440358A说明书1/2页一种空气能开水炉技术领域[0001]本发明涉及一种开水炉具，具体涉及一种应用热泵制热的空气能开水炉。背景技术[0002]开水炉是人类生活的必需品，而目前现有的各类开水炉具普遍具有以下缺点：1）消耗大量能源，包括柴、煤、燃油、燃气、电能等；2）以柴、煤、燃油、燃气为能源的开水炉具，产生明火，导致火灾危险产生的几率较大，同时使用时也会对环境产生污染，而使用电能的开水炉具，热效率低，耗电量大。发明内容[0003]本发明的目的是提供一种空气能开水炉，以解决上述背景技术中提出的问题。[0004]本发明采用以下技术方案：一种空气能开水炉，包括自来水入口、净水装置、换热箱、开水器、开水箱、单个或多个开水出口、热泵单元、真空装置，热泵单元包括由热泵集热器、热泵压缩机、热泵冷凝器和热泵节流装置组成；真空装置安装在换热箱上，换热箱内部为真空；开水器、开水箱中均设置有温度传感器。[0005]本发明的有益效果在于：1、利用空气源热泵加热自来水，将热利用最大化，比使用柴、煤、燃油、燃气为能源的开水炉具更环保，比使用电加热的开水炉更节能；将换热箱抽真空，能够更好的对自来水管道进行保热，且能更好的控制饮水安全，而且能延长设备寿命；易于保持炉体洁净，有利于维持室内外环境卫生。附图说明[0006]下面结合附图和具体实施方式对本申请作进一步详细说明。[0007]图1为本申请一种空气能开水炉的结构示意图。[0008]图中的标号为：1、自来水入口；2、净水装置；3、换热箱；4、开水器；5、开水箱；6、热泵集热器；7、热泵压缩机；8、热泵冷凝器；9、热泵节流装置；10、开水出口。具体实施方式[0009]为了方便本领域的技术人员理解，下面将结合实施例对本发明做进一步的描述。实施例仅仅是对该发明的举例说明，不是对本发明的限定，实施例中未作具体说明的步骤均是已有技术，在此不做详细描述。[0010]实施例一如图1所示的一种空气能开水炉，自来水从自来水入口1流入，经过净水装置2过滤杂质，通过换热箱3，在换热箱3中被热泵单元
