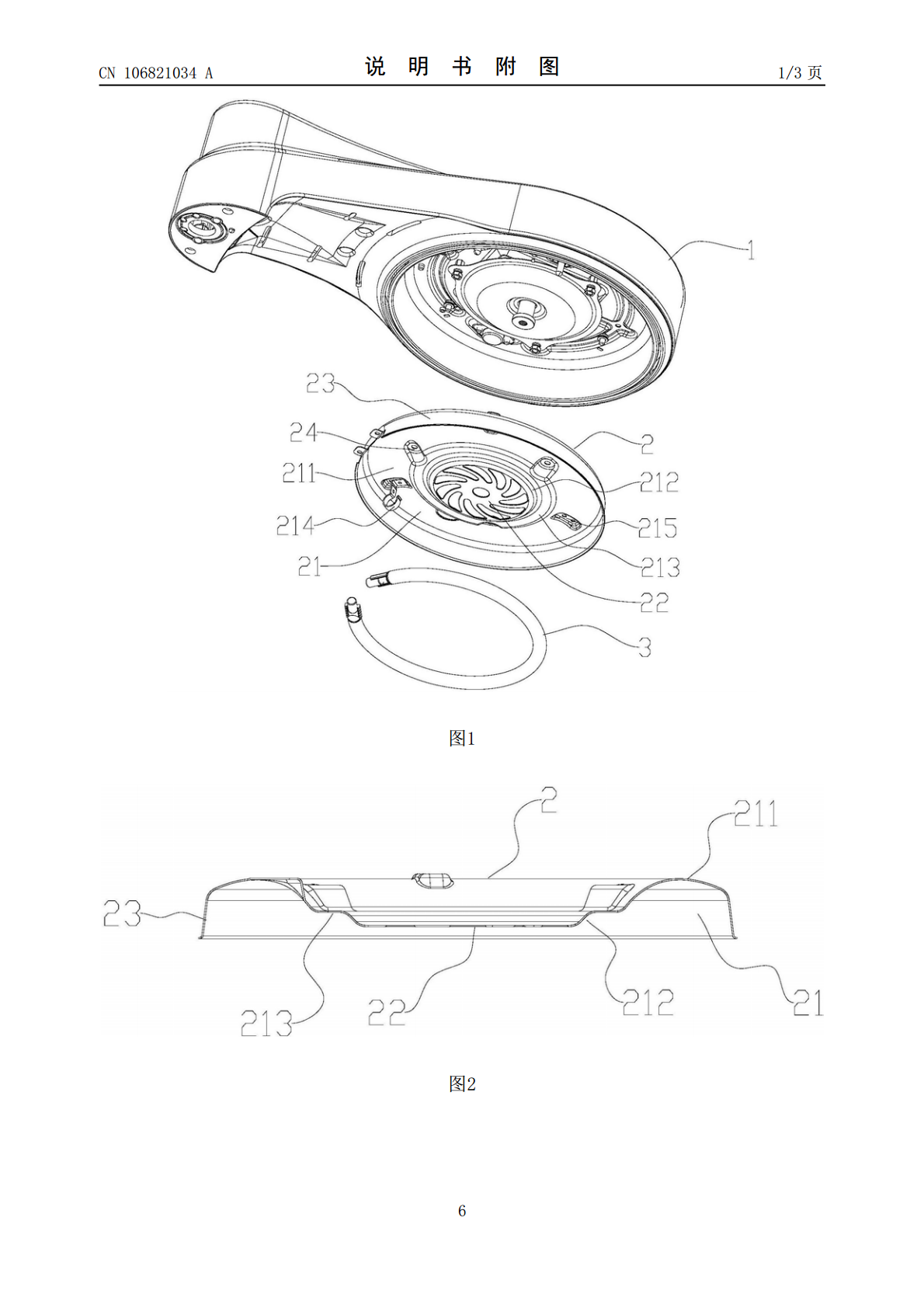

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106821034A(43)申请公布日2017.06.13(21)申请号201710156889.6(22)申请日2017.03.16(66)本国优先权数据201720078117.02017.01.19CN(71)申请人罗江祺地址528000广东省佛山市顺德区均安镇聚龙大街24号(72)发明人罗江祺(74)专利代理机构佛山市广盈专利商标事务所(普通合伙)44339代理人陈业胜(51)Int.Cl.A47J37/06(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种烹调器的聚能装置及应用该结构的光波烹调器(57)摘要本发明公开了一种烹调器的聚能装置，包括炉头和烤盘，所述炉头设于烤盘上方对烤盘加热，所述炉头内设有加热装置和反射罩；所述加热装置呈环形并置于反射罩内，所述反射罩中部为凸台结构，围绕凸台结构设置有用于容纳环形加热装置的环形凹槽；所述环形凹槽的槽底部为第一反射面，该第一反射面为弧面，围绕环形加热装置的上方设置；所述环形凹槽的槽内侧面为第二反射面，该第二反射面与第一反射面通过一台阶面连接，所述第二反射面呈一斜面，用于将加热装置的热量反射到烤盘的边缘区域。所述聚能装置将加热装置的放射出的热量反射到食物上，让食物能够均匀受热，改善烹调器的使用体验。CN106821034ACN106821034A权利要求书1/1页1.一种烹调器的聚能装置，包括炉头和烤盘，所述炉头设于烤盘上方对烤盘加热，所述炉头内设有加热装置和反射罩；所述加热装置呈环形并置于反射罩内，其特征在于，所述反射罩中部为凸台结构，围绕凸台结构设置有用于容纳环形加热装置的环形凹槽；所述环形凹槽的槽底部为第一反射面，该第一反射面为弧面，围绕环形加热装置的上方设置；所述环形凹槽的槽内侧面为第二反射面，该第二反射面与第一反射面通过一台阶面连接，所述第二反射面呈一斜面，用于将加热装置的热量反射到烤盘的边缘区域。2.根据权利要求1所述的聚能装置，其特征在于，所述加热装置设置在反射罩的下方，其热量一部分直接通过第一反射面反射到烤盘区域，热量的另一部分直接通过第二反射面反射到烤盘的边缘区域。3.根据权利要求1所述的聚能装置，其特征在于，所述烤盘为圆形烤盘；烤盘由外向内逐渐向下倾斜，中部为烤盘最低处。4.根据权利要求3所述的聚能装置，其特征在于，所述加热装置呈圆环状布置，所述反射罩配合其形状设置为圆形。5.根据权利要求1所述的聚能装置，其特征在于，所述反射罩的第一反射面向外侧延伸，形成反射罩的侧壁。6.根据权利要求1所述的聚能装置，其特征在于，所述反射罩的第二反射面向内延伸连接所述反射罩凸台结构的顶面。7.根据权利要求1所述的聚能装置，其特征在于，所述反射罩内水平设有多个挂钩，所述挂钩均布在反射罩内。8.根据权利要求1所述的聚能装置，其特征在于，所述反射罩上设有固定孔，通过所述固定孔固定在炉头内。9.一种应用权利要求1至8任一项所述的聚能装置的光波烹调器，包括炉头、烤盘、底座及支撑装置，所述烤盘安装在底座上，所述炉头中设有加热装置，并通过支撑装置设于烤盘上方对烤盘进行加热；其特征在于，所述炉头内设有上述聚能装置，所述加热装置为光波管。2CN106821034A说明书1/3页一种烹调器的聚能装置及应用该结构的光波烹调器技术领域[0001]本发明涉及烹调器组件领域，具体为一种烹调器的聚能装置及应用该结构的光波烹调器。背景技术[0002]烹调器尤其是实用光波作为热源的烹调器，由于光波是向四周发散的，所以需要反射罩来聚能，提高烹调器加热食物的速率。[0003]现有技术中的烹调器，包括烤盘和炉头，炉头通过支撑装置设于烤盘上，通过在烤盘内设置光波管等加热装置对烤盘上的食物进行烤制，一般的会在加热装置后设置由反光材料制成的反射罩来汇集加热装置的能量，现有技术的反射罩一般会制成简单的凹槽，将加热装置设置在凹槽内，这样的反射罩容易造成热量过度集中于烤盘上的某一区域，当用户在烤盘上烤制食物时，会造成烤盘上的食物受热不均，甚至同一块食物也会受热不均，影响食物口感和用户体验。发明内容[0004]本发明目的在于提供一种烹调器的聚能装置及应用该结构的光波烹调器。所述聚能装置将加热装置的放射出的热量均匀反射到食物上，让食物能够均匀受热，改善烹调器的使用体验。[0005]为了达到上述目的，本发明的技术方案有：[0006]一种烹调器的聚能装置，包括炉头和烤盘，所述炉头设于烤盘上方对烤盘加热，所述炉头内设有加热装置和反射罩；所述加热装置呈环形并置于反射罩内，所述反射罩中部为凸台结构，围绕凸台结构设置有用于容纳环形加热装置的环形凹槽；所述环形凹槽的槽底部为第一反射面，该第一反射面为弧面，围绕环形加热装置的上方设置；所述环形凹槽的
