一种带有聚能装置的烹调器.pdf

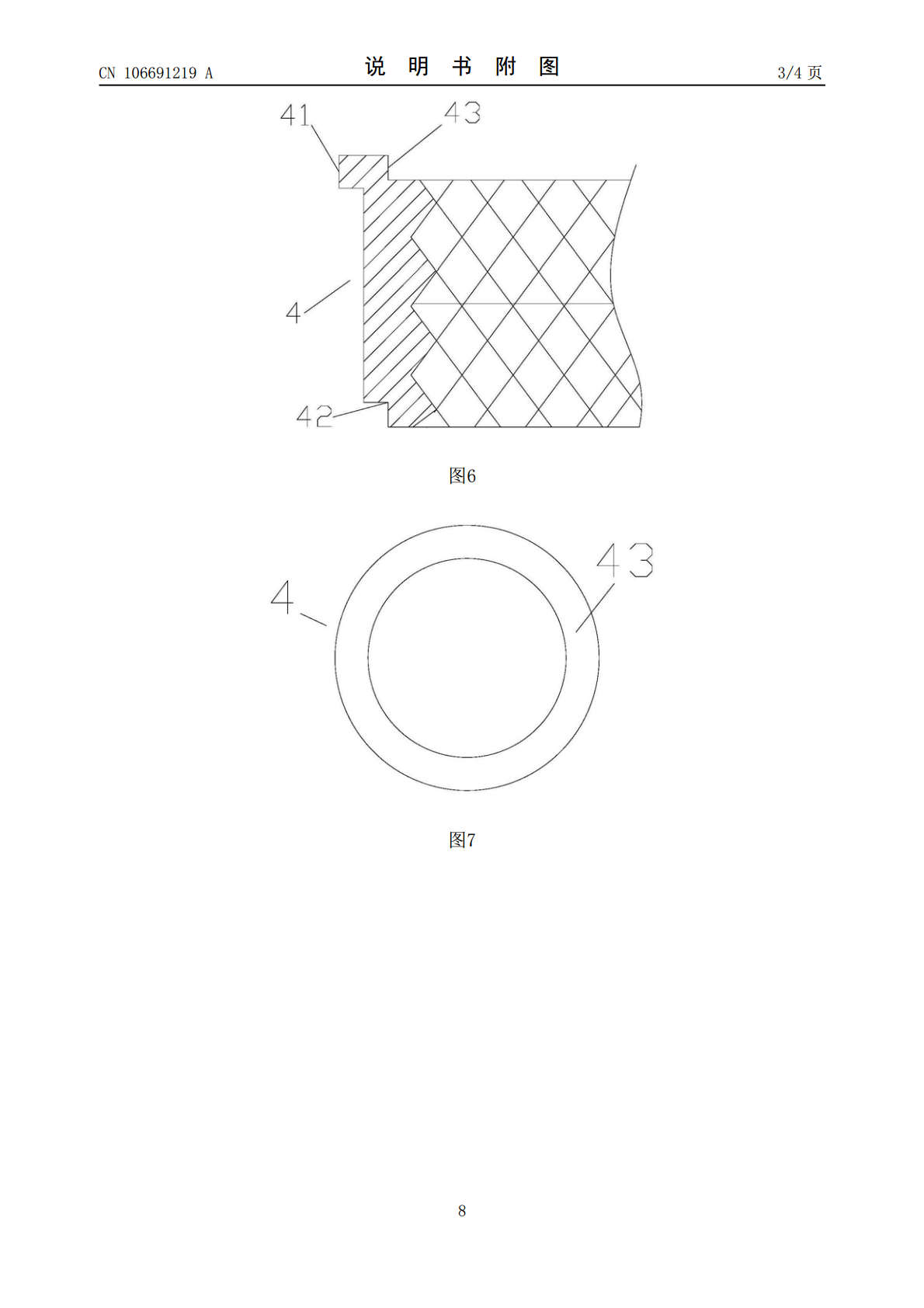

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106691219A(43)申请公布日2017.05.24(21)申请号201710002092.0(22)申请日2017.01.03(66)本国优先权数据201611102815.62016.12.05CN(71)申请人罗江祺地址528000广东省佛山市顺德区均安镇聚龙大街24号(72)发明人罗江祺(74)专利代理机构佛山市广盈专利商标事务所(普通合伙)44339代理人陈业胜(51)Int.Cl.A47J37/06(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种带有聚能装置的烹调器(57)摘要本发明公开了一种带有聚能装置的烹调器，包括炉头、烤盘以及底座，所述烤盘设在底座上；所述底座设有支撑臂；所述炉头设有发热体，并通过支撑臂支撑在烤盘的上方；其特征在于，所述烤盘设有聚能装置，所述聚能装置为套接在烤盘上的聚能环，所述聚能环将炉头向烤盘边缘照射的热量或红外线折射，并汇集到烤盘的上表面；本发明的聚能环减少热量散发，增加红外线对烹调盘的集中辐射，提高热效率，提高用户体验性，实现蒸煮功能，且具有遮挡效果，保障用户使用的安全性。CN106691219ACN106691219A权利要求书1/1页1.一种带有聚能装置的烹调器，包括炉头(1)、烤盘(2)以及底座(3)，所述烤盘(2)设在底座(3)上；所述底座(3)设有支撑臂；所述炉头(1)设有发热体，并通过支撑臂支撑在烤盘(2)的上方；其特征在于，所述烤盘(2)设有聚能装置，所述聚能装置为套接在烤盘(2)上的聚能环(4)，所述聚能环(4)将炉头(1)向烤盘(2)边缘照射的热量或红外线折射，并汇集到烤盘(2)的上表面。2.根据权利要求1所述的烹调器，其特征在于:所述聚能环(4)内壁为弧形面或菱形面。3.根据权利要求1所述的烹调器，其特征在于:所述聚能环(4)内壁为多个角锥棱镜拼接形成反射面。4.根据权利要求1所述的烹调器，其特征在于:所述聚能环(4)底部设有定位槽(42)，所述烤盘(2)上设有定位块(21)；所述聚能环(4)通过定位槽(42)与所述定位块(21)相配合，固定在烤盘(2)上。5.根据权利要求1所述的烹调器，其特征在于:所述聚能环(4)的环壁高度接近炉头(1)下表面，或与炉头(1)下表面平齐。6.根据权利要求1所述的烹调器，其特征在于:所述聚能环(4)上表面边沿设有用于方便提拿的翻边(41)。7.根据权利要求6所述的烹调器，其特征在于:所述翻边(41)外沿设有隔热套。8.根据权利要求1所述的烹调器，其特征在于:还包括用于盛装食物的烤架；所述聚能环(4)的上开口设有台阶(43)，所述台阶(43)用于嵌接固定烤架。9.根据权利要求1至8任一项所述的烹调器，其特征在于:所述的聚能环(4)为与烤盘(2)形状相适配，为圆环形、椭圆形、跑道形或长方形。2CN106691219A说明书1/3页一种带有聚能装置的烹调器技术领域[0001]本发明涉及厨具技术领域，特指一种带有聚能装置的烹调器。背景技术[0002]开放式烹调器，又叫光波或热辐射烤盘，其工作原理是通过发热体加热装置进行加热。因其开放式，将食物暴露在开放的空间进行加热烹饪，就会产生溅射。并且，这种加热方式下，由发热体向下放射式照射，烤盘边缘温度低于中心温度，食物受热不均，实际烹调盘上的食物受摆放位置的影响，越是边缘部位温度越低，食物不易熟，影响口感。发明内容[0003]本发明目的在于提供一种带有聚能装置的烹调器，减少热量散发，增加热量对烹调盘的集中辐射，提高热效率，提高用户体验性，实现蒸煮功能，且具有遮挡效果，保障用户使用的安全性。[0004]为了达到上述目的，本发明的技术方案有：[0005]一种带有聚能装置的烹调器，包括炉头、烤盘以及底座，所述烤盘设在底座上；所述底座设有支撑臂；所述炉头设有发热体，并通过支撑臂支撑在烤盘的上方；所述烤盘设有聚能装置，所述聚能装置为套接在烤盘上的聚能环，所述聚能环将炉头向烤盘边缘照射的热量或红外线折射，并汇集到烤盘的上表面。[0006]本发明的烹调器，与现有技术相比，炉头的光波管发热，通过聚能环将炉头向烤盘照射的光波热源，折射汇聚到烤盘中，特别是对于开发式的烹调设备而言，容易受周围环境温度所影响，增加聚能环，能有效地将开放式改变为半开放式的烹调效果，通过聚能环将红外线汇集烤盘上，提高加热效率，提高用户体验性，实现蒸煮功能；同时可以对放置在烤盘上表面的食物作遮挡，避免周围外物污染，提高烹调的食物质量，让用户可安全地使用烹调器，享受烹调煮食的乐趣。[0007]作为优选的方案，所述的聚能装置为聚能环，其结构简单，外形美观，制作成本低。[0008]作为优选的方案，所述的聚能环内壁设有弧形面或棱形面，所述弧形面或棱形
