一种烹调器的炉头开合结构及应用该结构的烹调器.pdf

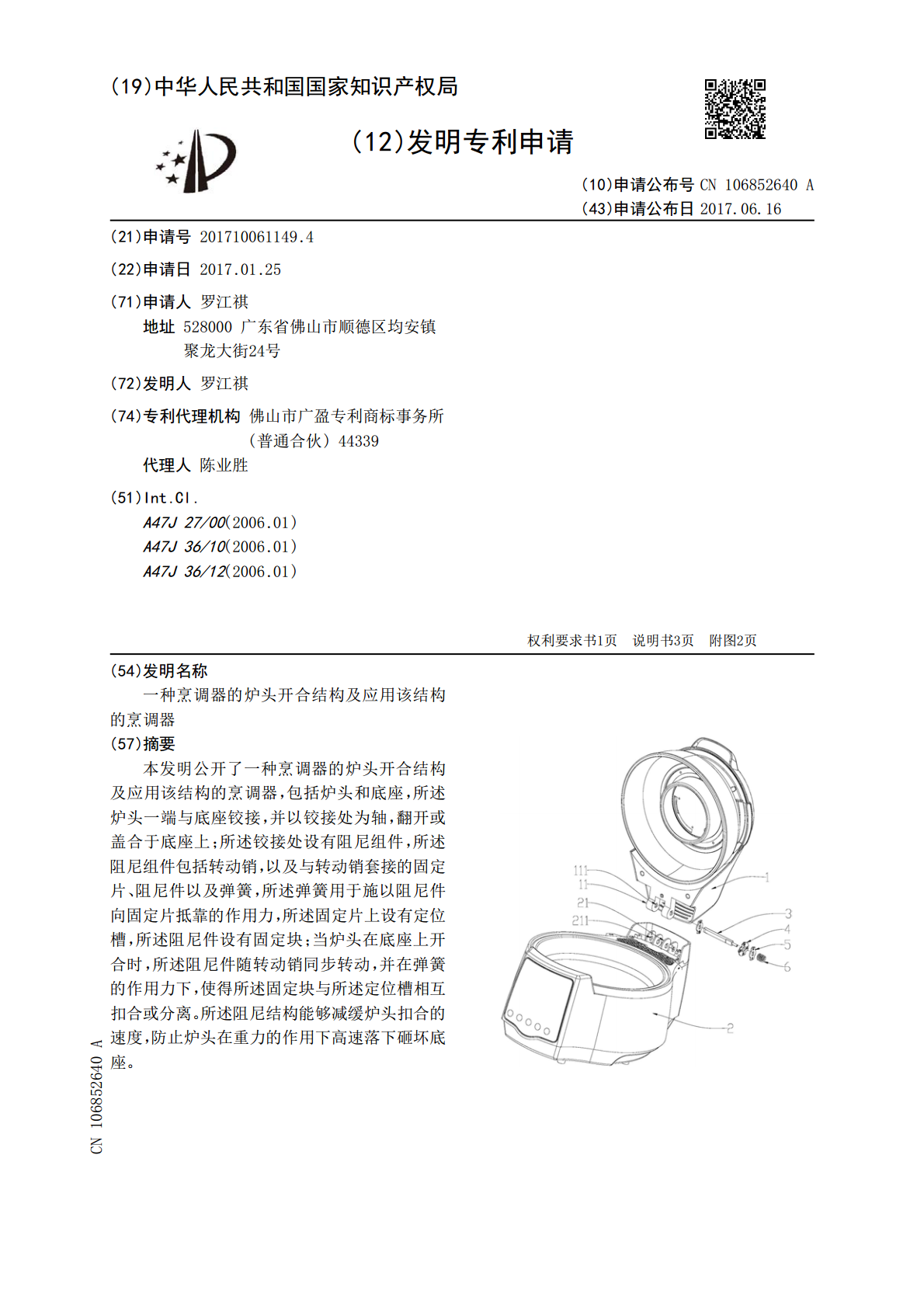

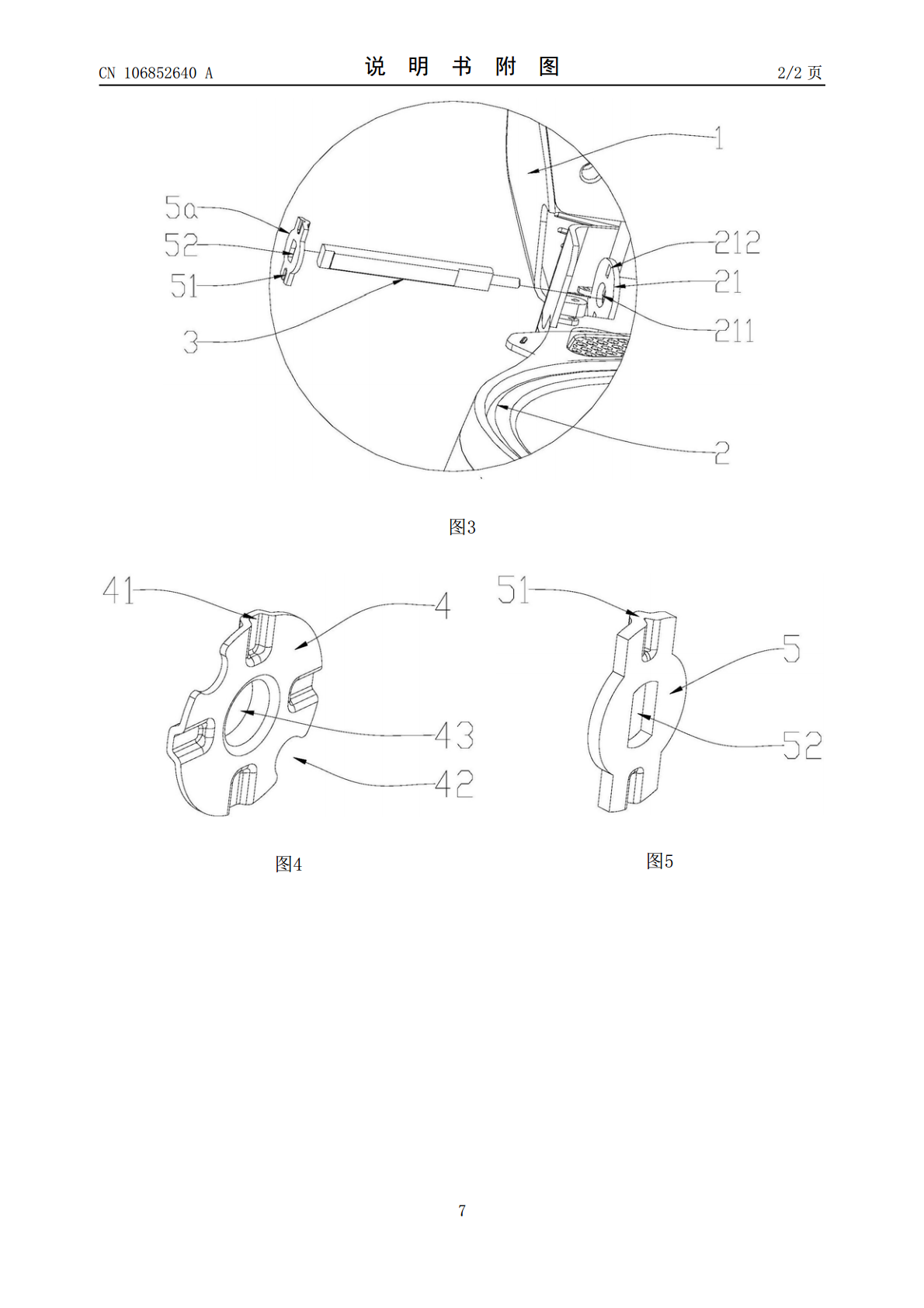

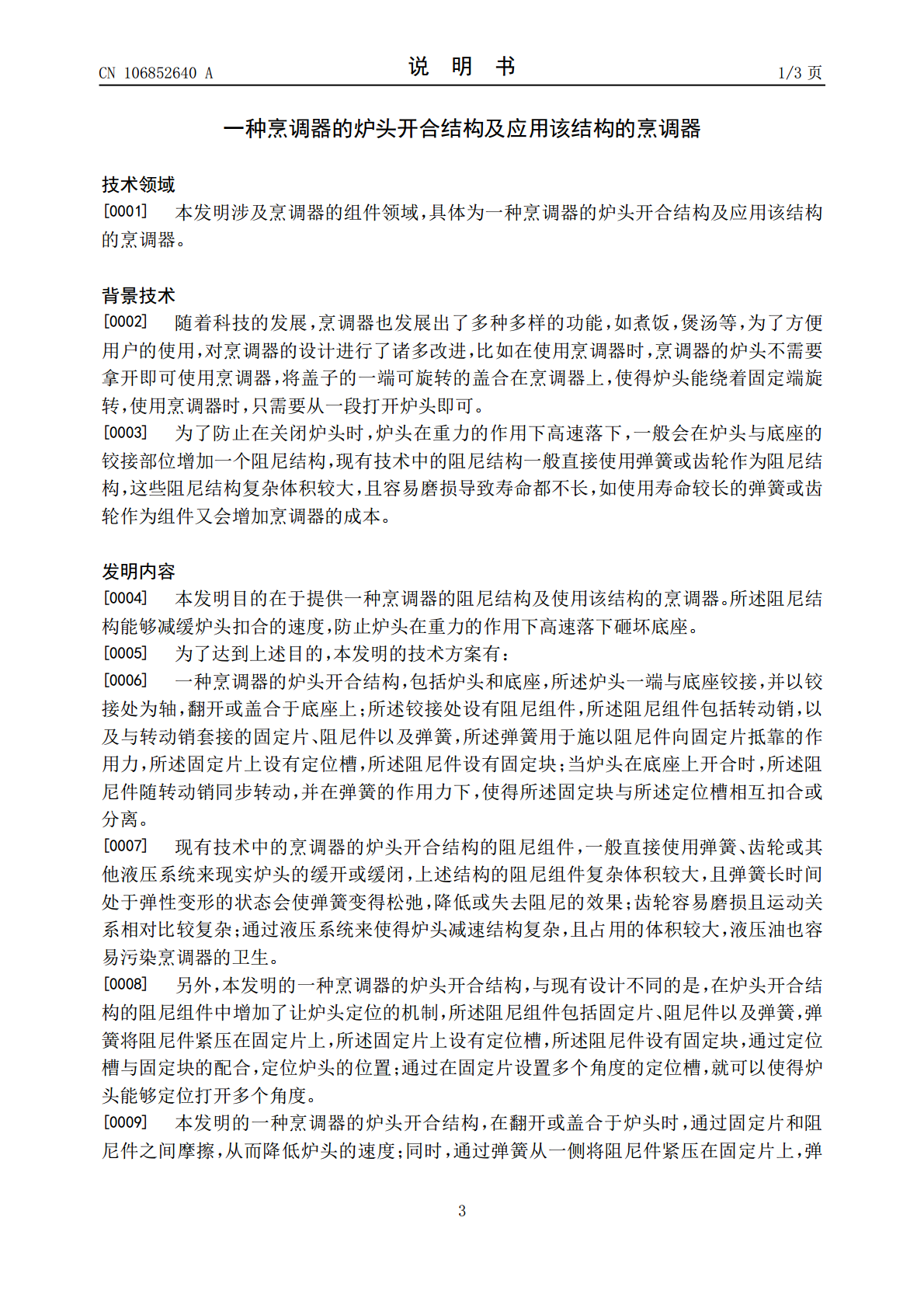

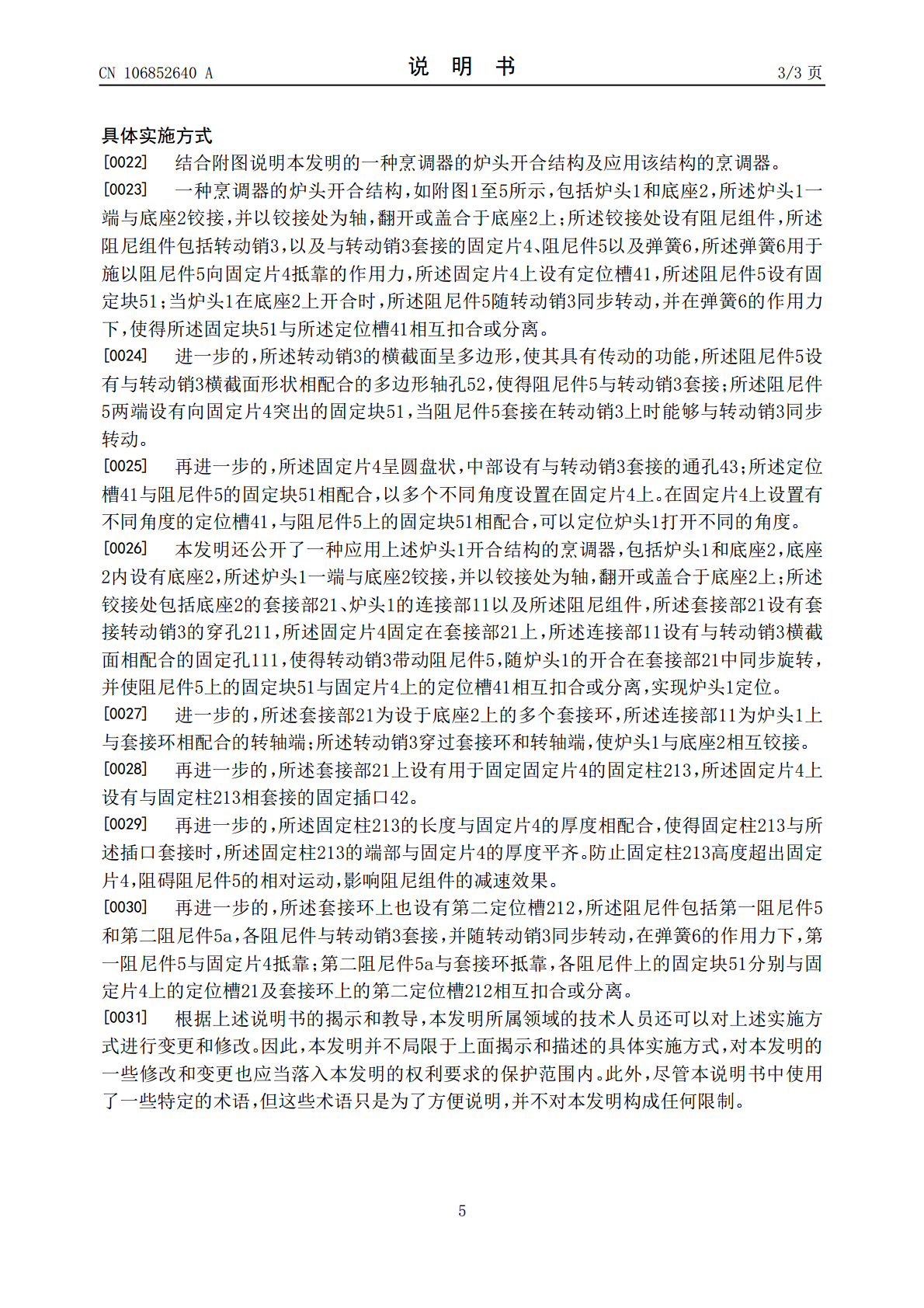

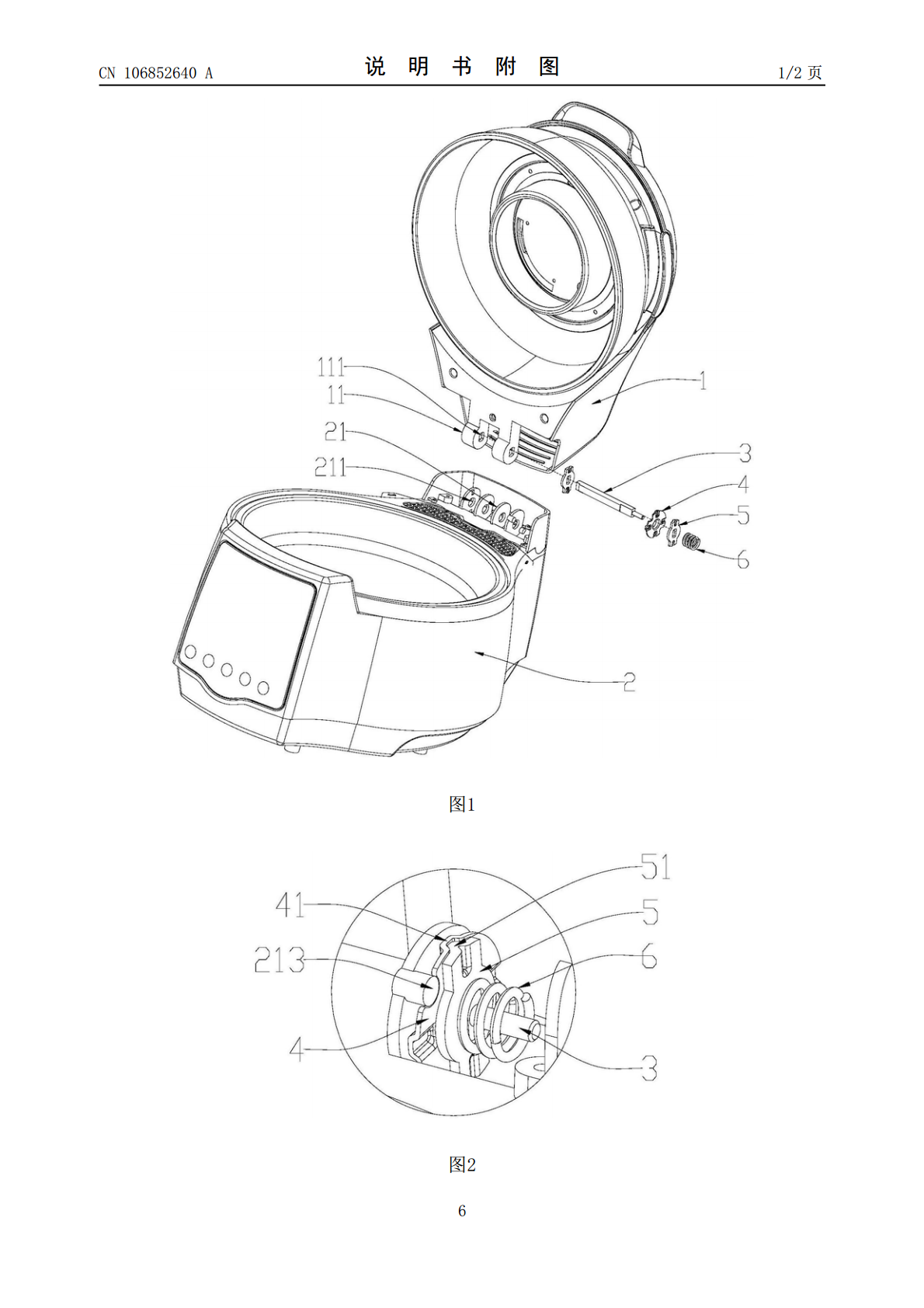

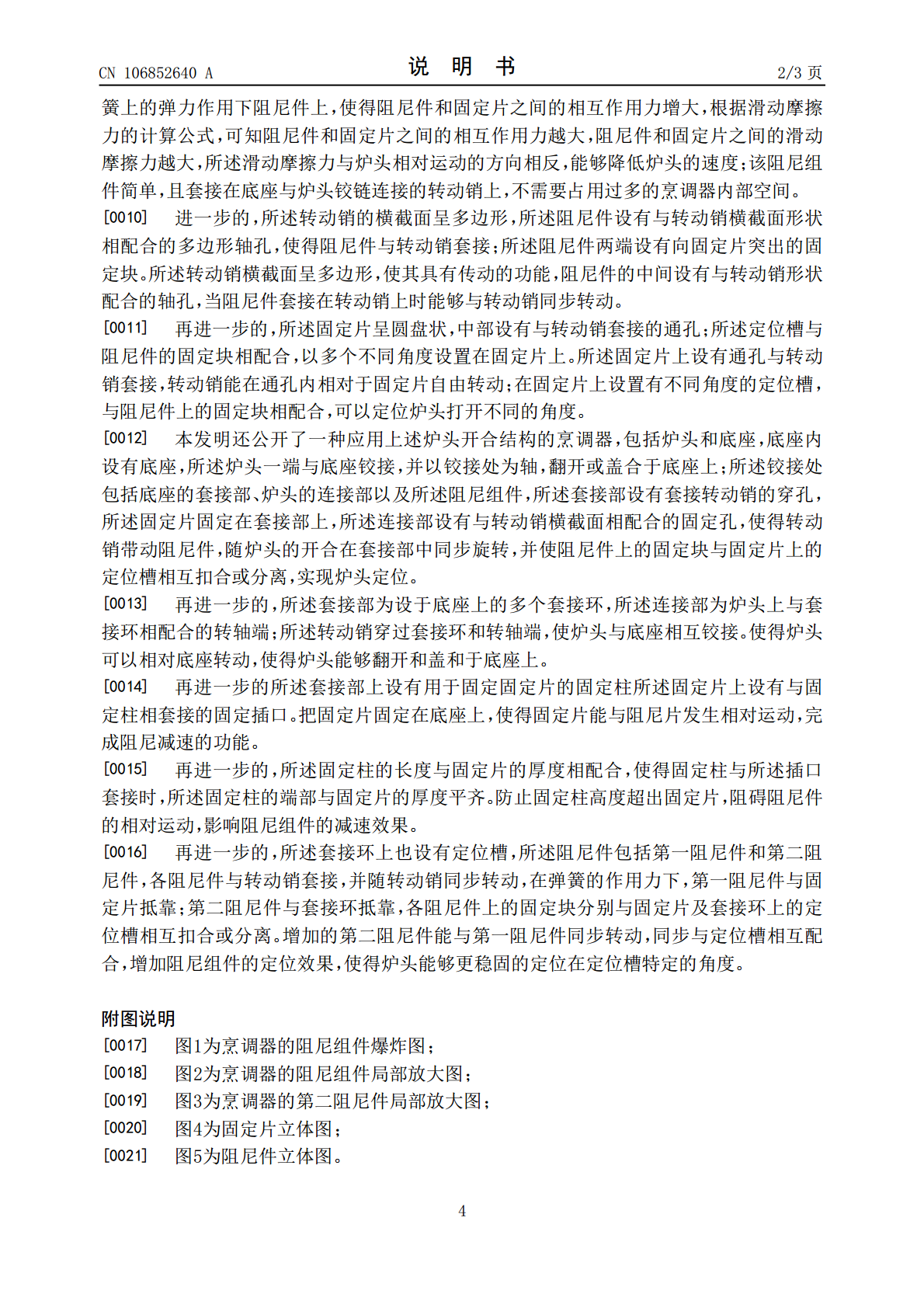

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106852640A(43)申请公布日2017.06.16(21)申请号201710061149.4(22)申请日2017.01.25(71)申请人罗江祺地址528000广东省佛山市顺德区均安镇聚龙大街24号(72)发明人罗江祺(74)专利代理机构佛山市广盈专利商标事务所(普通合伙)44339代理人陈业胜(51)Int.Cl.A47J27/00(2006.01)A47J36/10(2006.01)A47J36/12(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种烹调器的炉头开合结构及应用该结构的烹调器(57)摘要本发明公开了一种烹调器的炉头开合结构及应用该结构的烹调器，包括炉头和底座，所述炉头一端与底座铰接，并以铰接处为轴，翻开或盖合于底座上；所述铰接处设有阻尼组件，所述阻尼组件包括转动销，以及与转动销套接的固定片、阻尼件以及弹簧，所述弹簧用于施以阻尼件向固定片抵靠的作用力，所述固定片上设有定位槽，所述阻尼件设有固定块；当炉头在底座上开合时，所述阻尼件随转动销同步转动，并在弹簧的作用力下，使得所述固定块与所述定位槽相互扣合或分离。所述阻尼结构能够减缓炉头扣合的速度，防止炉头在重力的作用下高速落下砸坏底座。CN106852640ACN106852640A权利要求书1/1页1.一种烹调器的炉头开合结构，包括炉头和底座，所述炉头一端与底座铰接，并以铰接处为轴，翻开或盖合于底座上；其特征在于，所述铰接处设有阻尼组件，所述阻尼组件包括转动销，以及与转动销套接的固定片、阻尼件以及弹簧，所述弹簧用于施以阻尼件向固定片抵靠的作用力，所述固定片上设有定位槽，所述阻尼件设有固定块；当炉头在底座上开合时，所述阻尼件随转动销同步转动，并在弹簧的作用力下，使得所述固定块与所述定位槽扣合或分离。2.根据权利要求1所述的炉头开合结构，其特征在于，所述转动销的横截面呈多边形，所述阻尼件设有与转动销横截面形状相配合的多边形轴孔，使得阻尼件与转动销套接；所述阻尼件两端设有向固定片突出的固定块。3.根据权利要求2所述的炉头开合结构，其特征在于，所述固定片呈圆盘状，中部设有与转动销套接的通孔；所述定位槽与阻尼件的固定块相配合，以多个不同角度设置在固定片上。4.一种应用权利要求1至3任一项所述炉头开合结构的烹调器，包括炉头和底座，底座内设有底座，所述炉头一端与底座铰接，并以铰接处为轴，翻开或盖合于底座上；其特征在于，所述铰接处包括底座的套接部、炉头的连接部以及所述阻尼组件，所述套接部设有套接转动销的穿孔，所述固定片固定在套接部上，所述连接部设有与转动销横截面相配合的固定孔，使得转动销带动阻尼件，随炉头的开合在套接部中同步旋转，并使阻尼件上的固定块与固定片上的定位槽相互扣合或分离，实现炉头定位。5.根据权利要求4所述的烹调器，其特征在于，所述套接部为设于底座上的多个套接环，所述连接部为炉头上与套接环相配合的转轴端；所述转动销穿过套接环和转轴端，使炉头与底座相互铰接。6.根据权利要求5所述的烹调器，其特征在于，所述套接部上设有用于固定固定片的固定柱，所述固定片上设有与固定柱相套接的固定插口。7.根据权利要求6所述的烹调器，其特征在于，所述固定柱的长度与固定片的厚度相配合，使得固定柱与所述插口套接时，所述固定柱的端部与固定片的厚度平齐。8.根据权利要求5所述的烹调器，其特征在于，所述套接环上也设有定位槽，所述阻尼件包括第一阻尼件和第二阻尼件，各阻尼件与转动销套接，并随转动销同步转动，在弹簧的作用力下，第一阻尼件与固定片抵靠；第二阻尼件与套接环抵靠，各阻尼件上的固定块分别与固定片及套接环上的定位槽相互扣合或分离。2CN106852640A说明书1/3页一种烹调器的炉头开合结构及应用该结构的烹调器技术领域[0001]本发明涉及烹调器的组件领域，具体为一种烹调器的炉头开合结构及应用该结构的烹调器。背景技术[0002]随着科技的发展，烹调器也发展出了多种多样的功能，如煮饭，煲汤等，为了方便用户的使用，对烹调器的设计进行了诸多改进，比如在使用烹调器时，烹调器的炉头不需要拿开即可使用烹调器，将盖子的一端可旋转的盖合在烹调器上，使得炉头能绕着固定端旋转，使用烹调器时，只需要从一段打开炉头即可。[0003]为了防止在关闭炉头时，炉头在重力的作用下高速落下，一般会在炉头与底座的铰接部位增加一个阻尼结构，现有技术中的阻尼结构一般直接使用弹簧或齿轮作为阻尼结构，这些阻尼结构复杂体积较大，且容易磨损导致寿命都不长，如使用寿命较长的弹簧或齿轮作为组件又会增加烹调器的成本。发明内容[0004]本发明目的在于提供一种烹调器的阻尼结构及使用该结构的烹调器。所述阻尼结构能够减缓炉头扣合的速度，防止炉头在重力的
