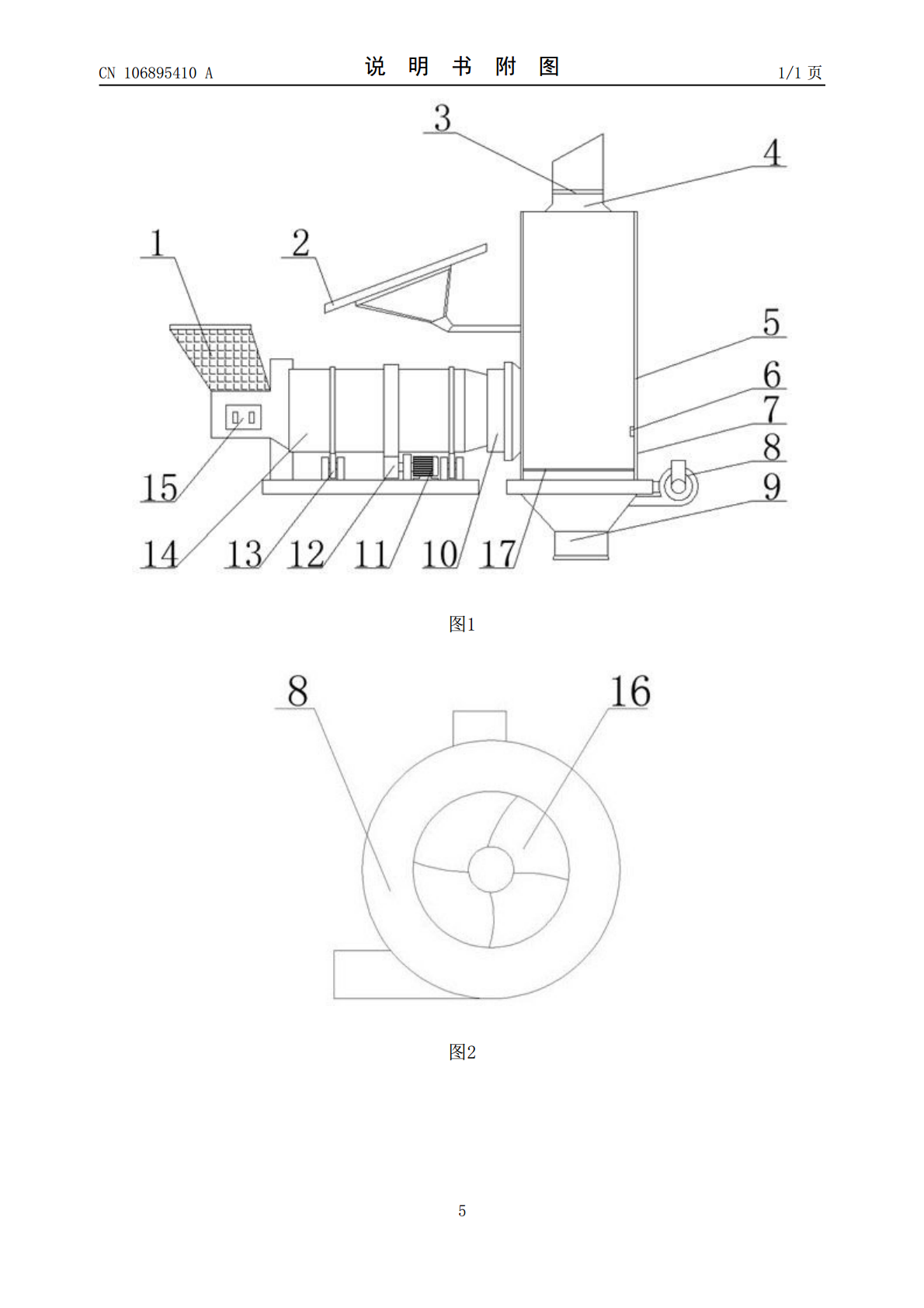

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106895410A(43)申请公布日2017.06.27(21)申请号201710194506.4(22)申请日2017.03.29(71)申请人黄科钧地址528000广东省佛山市禅城区张槎街道海口南新二村南塘街一巷4号(72)发明人黄科钧(74)专利代理机构北京轻创知识产权代理有限公司11212代理人谈杰(51)Int.Cl.F23G5/00(2006.01)F23G5/44(2006.01)F23J15/02(2006.01)H02S20/00(2014.01)权利要求书1页说明书2页附图1页(54)发明名称一种高效节能的焚烧回转炉(57)摘要本发明公开了一种高效节能的焚烧回转炉，包括太阳能板、颗粒筛、保温层、电机、回转窖、控制开关和燃烧架，所述进料斗安装在回转窖的左侧，且进料斗的下方设置有控制开关，所述回转窖左右两端的下方设置有支撑轮，且回转窖的中部位置处的下方设置有传动轮，所述传动轮的右侧设置有电机，所述回转窖的右侧设置有进料口，且回转窖的上方设置有太阳能板；设置有太阳能板可以利用太阳能转换为电能然后供给设备上的电力部件使用，节约了电力资源，且设置有颗粒筛可以防止产生的烟气中的颗粒排入大气造成污染，增加了设备的环保性能，在炉体的外部设置有保温层可以防止热量的散失，使燃烧更加快速且节约资源。CN106895410ACN106895410A权利要求书1/1页1.一种高效节能的焚烧回转炉，包括进料斗（1）、太阳能板（2）、颗粒筛（3）、烟囱（4）、保温层（5）、点火器（6）、炉体（7）、风机（8）、出渣口（9）、进料口（10）、电机（11）、传动轮（12）、支撑轮（13）、回转窖（14）、控制开关（15）、风叶（16）和燃烧架（17），其特征在于：所述进料斗（1）安装在回转窖（14）的左侧，且进料斗（1）的下方设置有控制开关（15），所述回转窖（14）左右两端的下方设置有支撑轮（13），且回转窖（14）的中部位置处的下方设置有传动轮（12），所述传动轮（12）的右侧设置有电机（11），所述回转窖（14）的右侧设置有进料口（10），且回转窖（14）的上方设置有太阳能板（2），所述进料口（10）的右侧设置有炉体（7），且炉体（7）的外部设置有保温层（5），所述炉体（7）的上方设置有烟囱（4），且烟囱（4）的内部设置有颗粒筛（3），所述炉体（7）的右侧内壁上设置有点火器（6），且点火器（6）的下方设置有燃烧架（17），所述炉体（7）的下方设置有出渣口（9），且炉体（7）的右侧设置有风机（8），所述风机（8）的内部设置有风叶（16），所述风机（8）和电机（11）均与控制开关（15）电性连接。2.根据权利要求1所述的一种高效节能的焚烧回转炉，其特征在于：所述太阳能板（2）和炉体（7）通过连接杆连接。3.根据权利要求1所述的一种高效节能的焚烧回转炉，其特征在于：所述燃烧架（17）为一种耐高温网状金属材质的构件。4.根据权利要求1所述的一种高效节能的焚烧回转炉，其特征在于：所述支撑轮（13）共设置有两个，且两个支撑轮（13）分别安装在回转窖（14）的下方。5.根据权利要求1所述的一种高效节能的焚烧回转炉，其特征在于：所述传动轮（12）和电机（11）通过传动轴连接。2CN106895410A说明书1/2页一种高效节能的焚烧回转炉技术领域[0001]本发明涉及焚烧回转炉，特别涉及高效节能的焚烧回转炉，属于焚烧技术领域。背景技术[0002]现代农业生产中一般会产生较多的农业废物，现有的农业废物一般是通过焚烧的方式进行处理，所以一个焚烧回转炉是非常重要的。现有的焚烧回转炉在使用的过程中存在一些缺陷，例如，使用的时候工作效率较为低下，严重影响工作的进度，焚烧的时候由于一些电力设备的使用，造成大量的资源浪费，且焚烧之后的烟尘直接排除，烟尘中大量的微尘颗粒对环境造成污染较为严重。发明内容[0003]本发明提供一种高效节能的焚烧回转炉，可以有效地解决的使用的时候工作效率较为低下，严重影响工作的进度，焚烧的时候由于一些电力设备的使用，造成大量的资源浪费，且焚烧之后的烟尘直接排除，烟尘中大量的微尘颗粒对环境造成污染较为严重问题。[0004]为了解决上述技术问题，本发明提供一种高效节能的焚烧回转炉，包括进料斗、太阳能板、颗粒筛、烟囱、保温层、点火器、炉体、风机、出渣口、进料口、电机、传动轮、支撑轮、回转窖、控制开关、风叶和燃烧架，所述进料斗安装在回转窖的左侧，且进料斗的下方设置有控制开关，所述回转窖左右两端的下方设置有支撑轮，且回转窖的中部位置处的下方设置有传动轮，所述传动轮的右侧设置有电机，所述回转窖的右侧设置有进料口，且回转窖的上方设置有太阳能板，所述进料口的右侧设置有炉体，且
