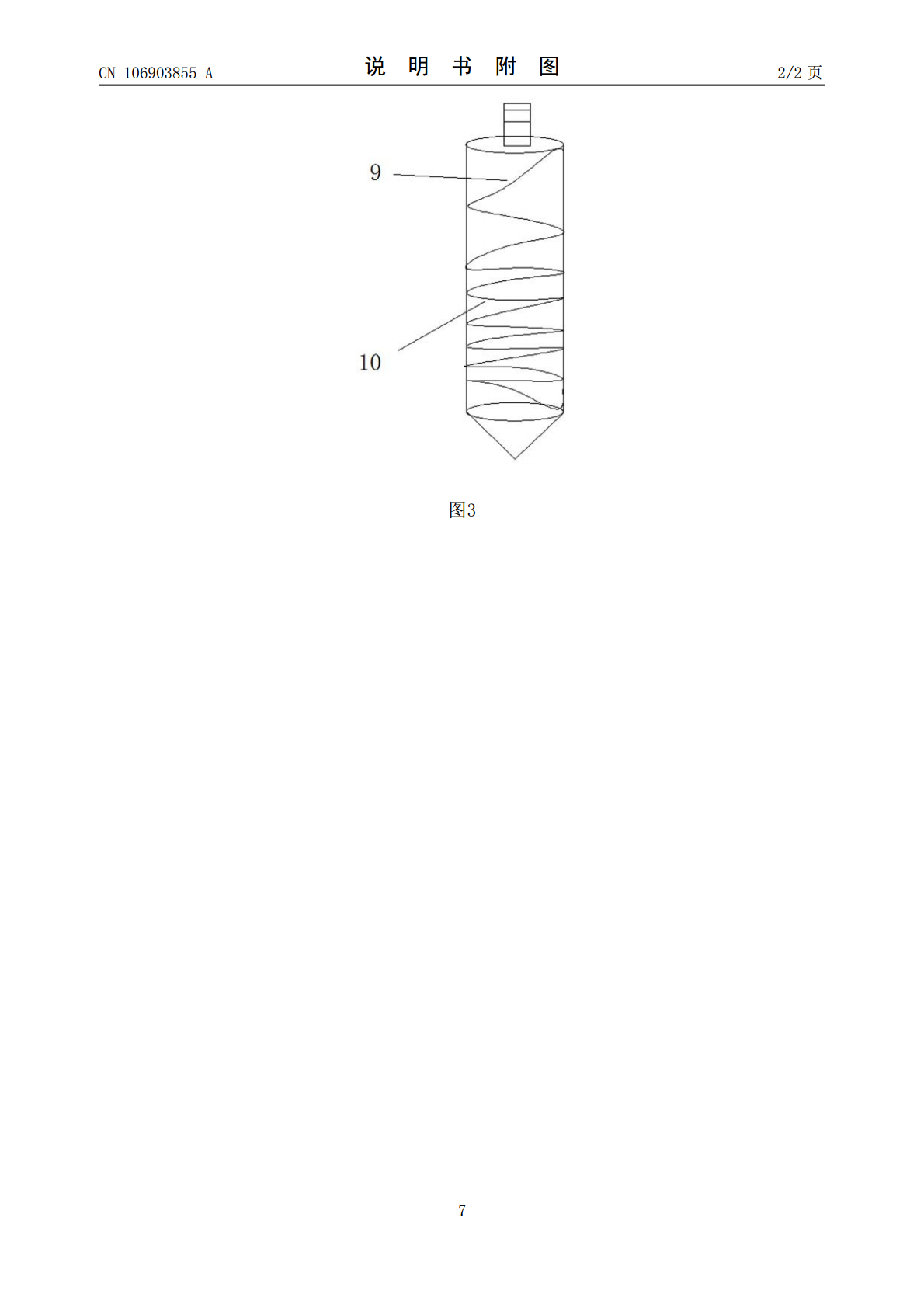

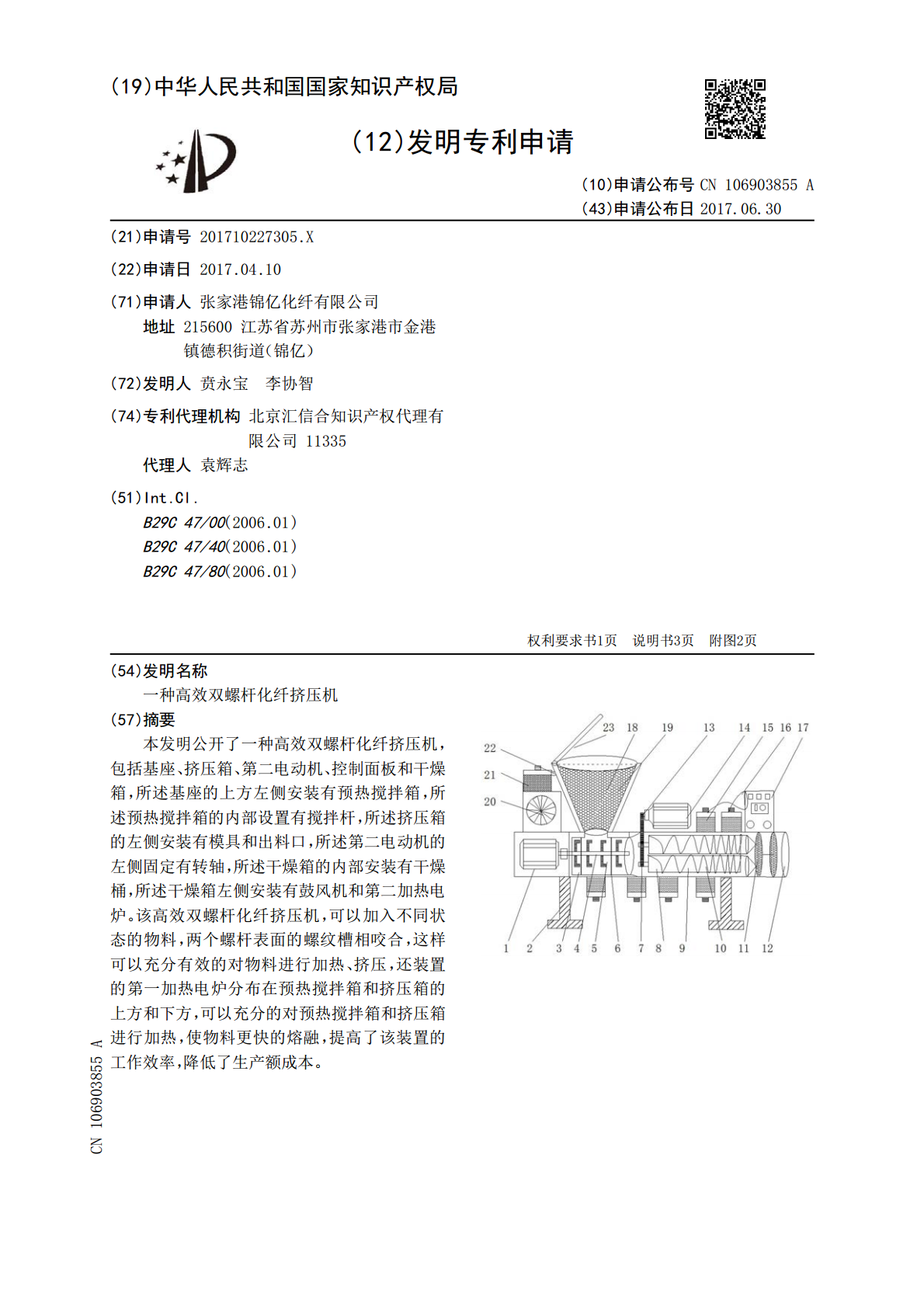

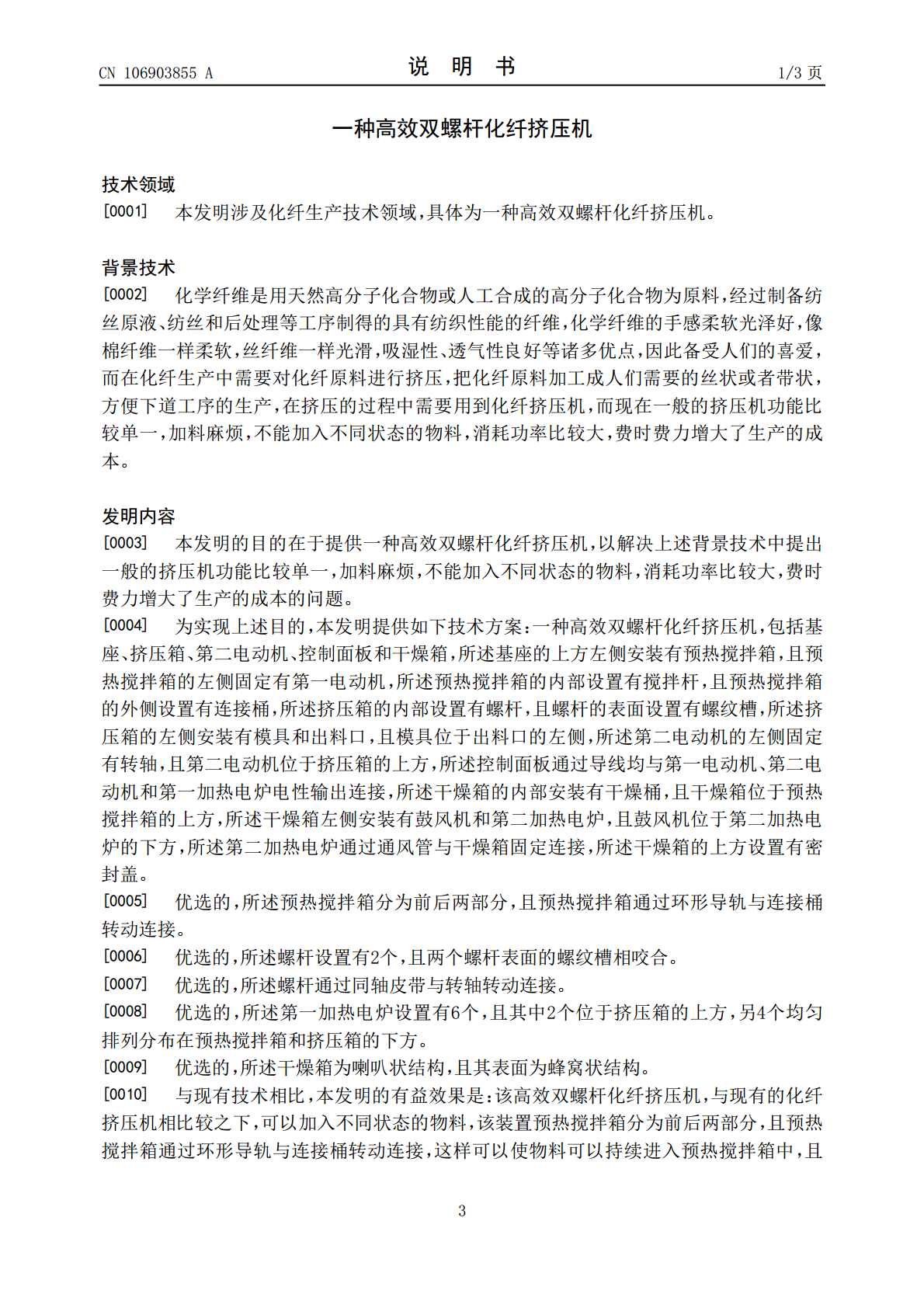

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106903855A(43)申请公布日2017.06.30(21)申请号201710227305.X(22)申请日2017.04.10(71)申请人张家港锦亿化纤有限公司地址215600江苏省苏州市张家港市金港镇德积街道（锦亿）(72)发明人贲永宝李协智(74)专利代理机构北京汇信合知识产权代理有限公司11335代理人袁辉志(51)Int.Cl.B29C47/00(2006.01)B29C47/40(2006.01)B29C47/80(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种高效双螺杆化纤挤压机(57)摘要本发明公开了一种高效双螺杆化纤挤压机，包括基座、挤压箱、第二电动机、控制面板和干燥箱，所述基座的上方左侧安装有预热搅拌箱，所述预热搅拌箱的内部设置有搅拌杆，所述挤压箱的左侧安装有模具和出料口，所述第二电动机的左侧固定有转轴，所述干燥箱的内部安装有干燥桶，所述干燥箱左侧安装有鼓风机和第二加热电炉。该高效双螺杆化纤挤压机，可以加入不同状态的物料，两个螺杆表面的螺纹槽相咬合，这样可以充分有效的对物料进行加热、挤压，还装置的第一加热电炉分布在预热搅拌箱和挤压箱的上方和下方，可以充分的对预热搅拌箱和挤压箱进行加热，使物料更快的熔融，提高了该装置的工作效率，降低了生产额成本。CN106903855ACN106903855A权利要求书1/1页1.一种高效双螺杆化纤挤压机，包括基座（2）、挤压箱（8）、第二电动机（14）、控制面板（17）和干燥箱（18），其特征在于：所述基座（2）的上方左侧安装有预热搅拌箱（3），且预热搅拌箱（3）的左侧固定有第一电动机（1），所述预热搅拌箱（3）的内部设置有搅拌杆（4），且预热搅拌箱（3）的外侧设置有连接桶（5），所述挤压箱（8）的内部设置有螺杆（9），且螺杆（9）的表面设置有螺纹槽（10），所述挤压箱（8）的左侧安装有模具（11）和出料口（12），且模具（11）位于出料口（12）的左侧，所述第二电动机（14）的左侧固定有转轴（13），且第二电动机（14）位于挤压箱（8）的上方，所述控制面板（17）通过导线（16）均与第一电动机（1）、第二电动机（14）和第一加热电炉（15）电性输出连接，所述干燥箱（18）的内部安装有干燥桶（19），且干燥箱（18）位于预热搅拌箱（3）的上方，所述干燥箱（18）左侧安装有鼓风机（20）和第二加热电炉（21），且鼓风机（20）位于第二加热电炉（21）的下方，所述第二加热电炉（21）通过通风管（22）与干燥箱（18）固定连接，所述干燥箱（18）的上方设置有密封盖（23）。2.根据权利要求1所述的一种高效双螺杆化纤挤压机，其特征在于：所述预热搅拌箱（3）分为前后两部分，且预热搅拌箱（3）通过环形导轨（6）与连接桶（5）转动连接。3.根据权利要求1所述的一种高效双螺杆化纤挤压机，其特征在于：所述螺杆（9）设置有2个，且两个螺杆（9）表面的螺纹槽（10）相咬合。4.根据权利要求1所述的一种高效双螺杆化纤挤压机，其特征在于：所述螺杆（9）通过同轴皮带（7）与转轴（13）转动连接。5.根据权利要求1所述的一种高效双螺杆化纤挤压机，其特征在于：所述第一加热电炉（15）设置有6个，且其中2个位于挤压箱（8）的上方，另4个均匀排列分布在预热搅拌箱（3）和挤压箱（8）的下方。6.根据权利要求1所述的一种高效双螺杆化纤挤压机，其特征在于：所述干燥箱（18）为喇叭状结构，且其表面为蜂窝状结构。2CN106903855A说明书1/3页一种高效双螺杆化纤挤压机技术领域[0001]本发明涉及化纤生产技术领域，具体为一种高效双螺杆化纤挤压机。背景技术[0002]化学纤维是用天然高分子化合物或人工合成的高分子化合物为原料，经过制备纺丝原液、纺丝和后处理等工序制得的具有纺织性能的纤维，化学纤维的手感柔软光泽好，像棉纤维一样柔软，丝纤维一样光滑，吸湿性、透气性良好等诸多优点，因此备受人们的喜爱，而在化纤生产中需要对化纤原料进行挤压，把化纤原料加工成人们需要的丝状或者带状，方便下道工序的生产，在挤压的过程中需要用到化纤挤压机，而现在一般的挤压机功能比较单一，加料麻烦，不能加入不同状态的物料，消耗功率比较大，费时费力增大了生产的成本。发明内容[0003]本发明的目的在于提供一种高效双螺杆化纤挤压机，以解决上述背景技术中提出一般的挤压机功能比较单一，加料麻烦，不能加入不同状态的物料，消耗功率比较大，费时费力增大了生产的成本的问题。[0004]为实现上述目的，本发明提供如下技术方案：一种高效双螺杆化纤挤压机，包括基座、挤压箱、第二电动机、控制面板和干燥箱，所述基座的上方左侧安装有预热搅拌箱，且预热搅拌箱的左侧固定有
