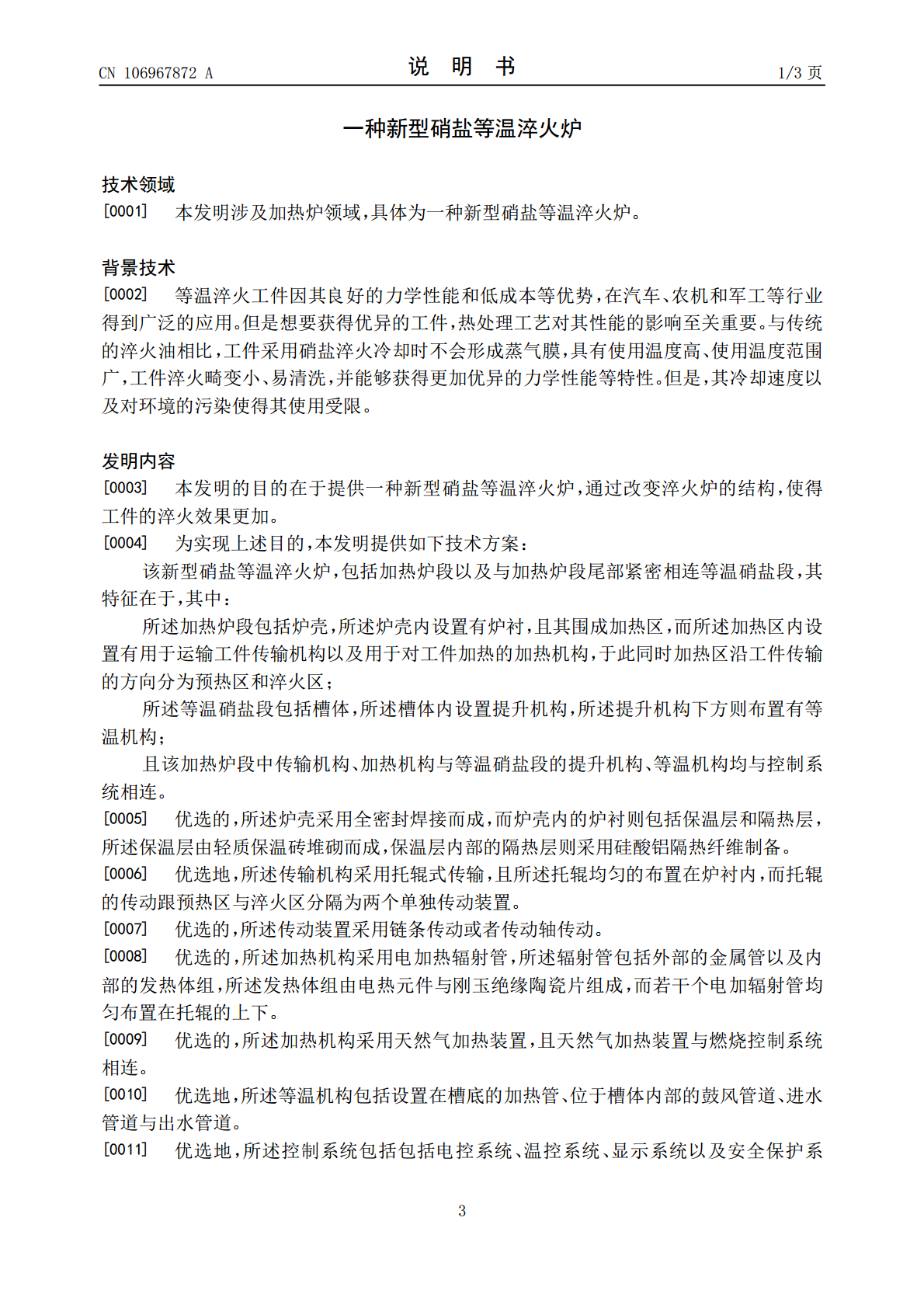

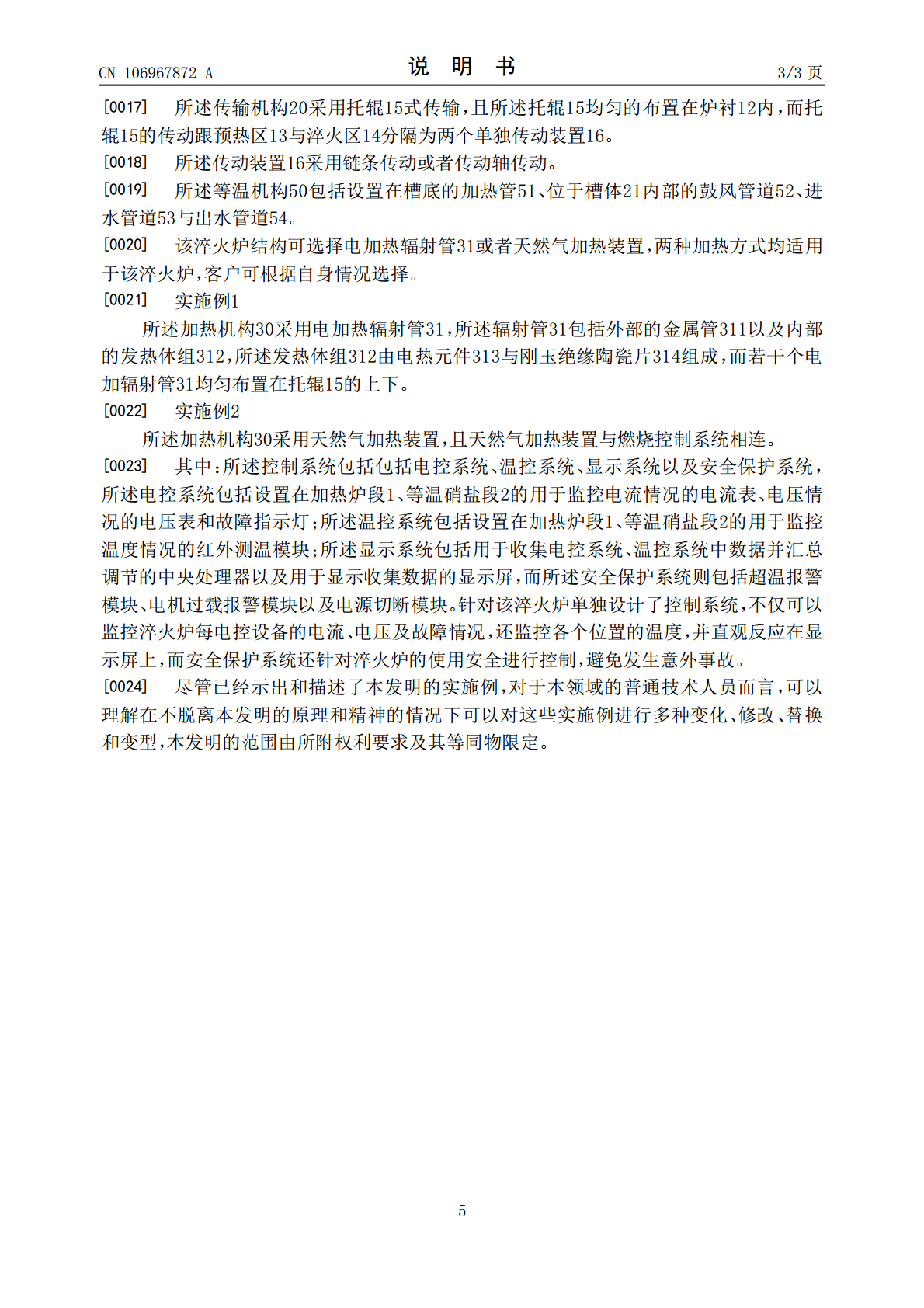

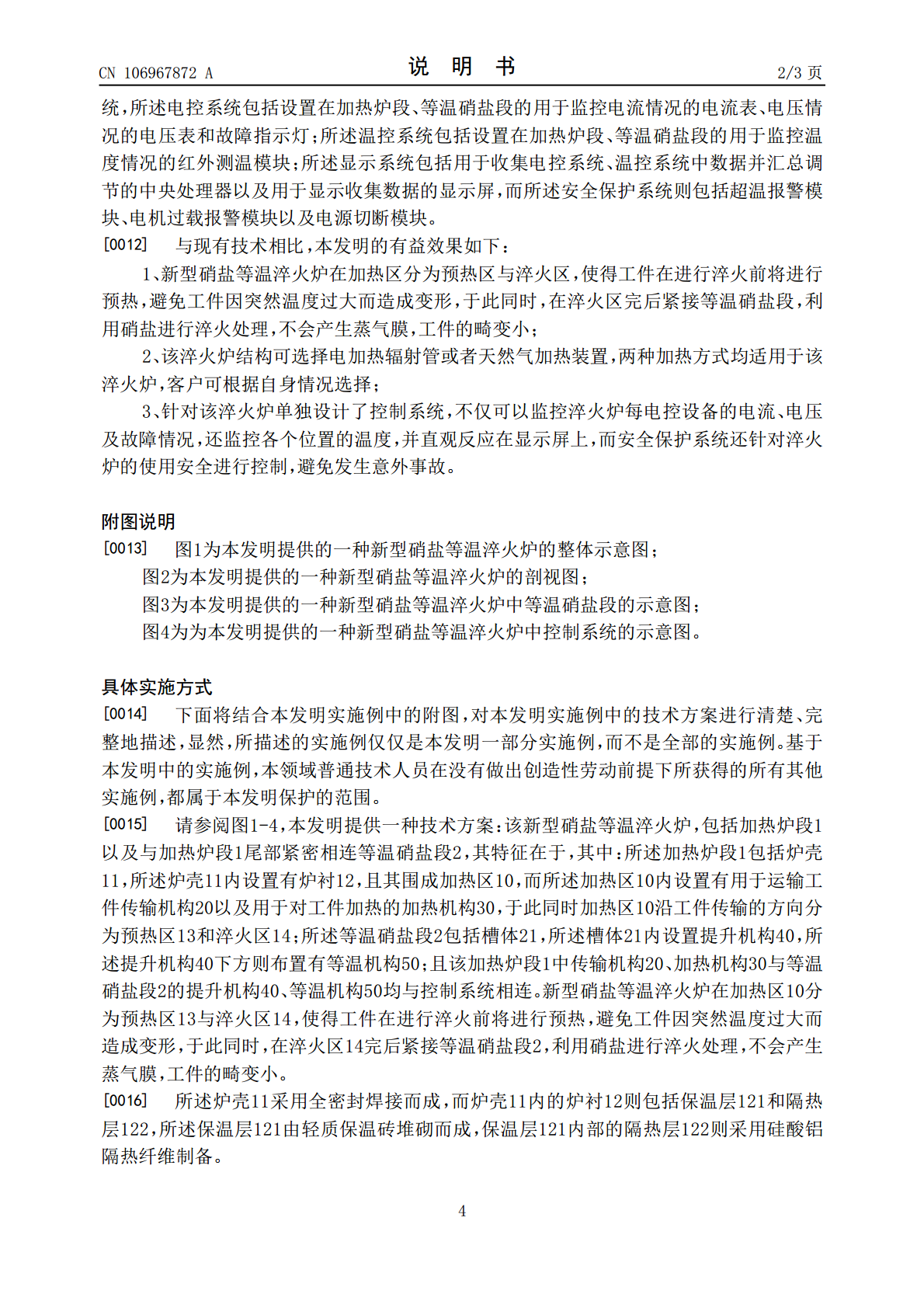

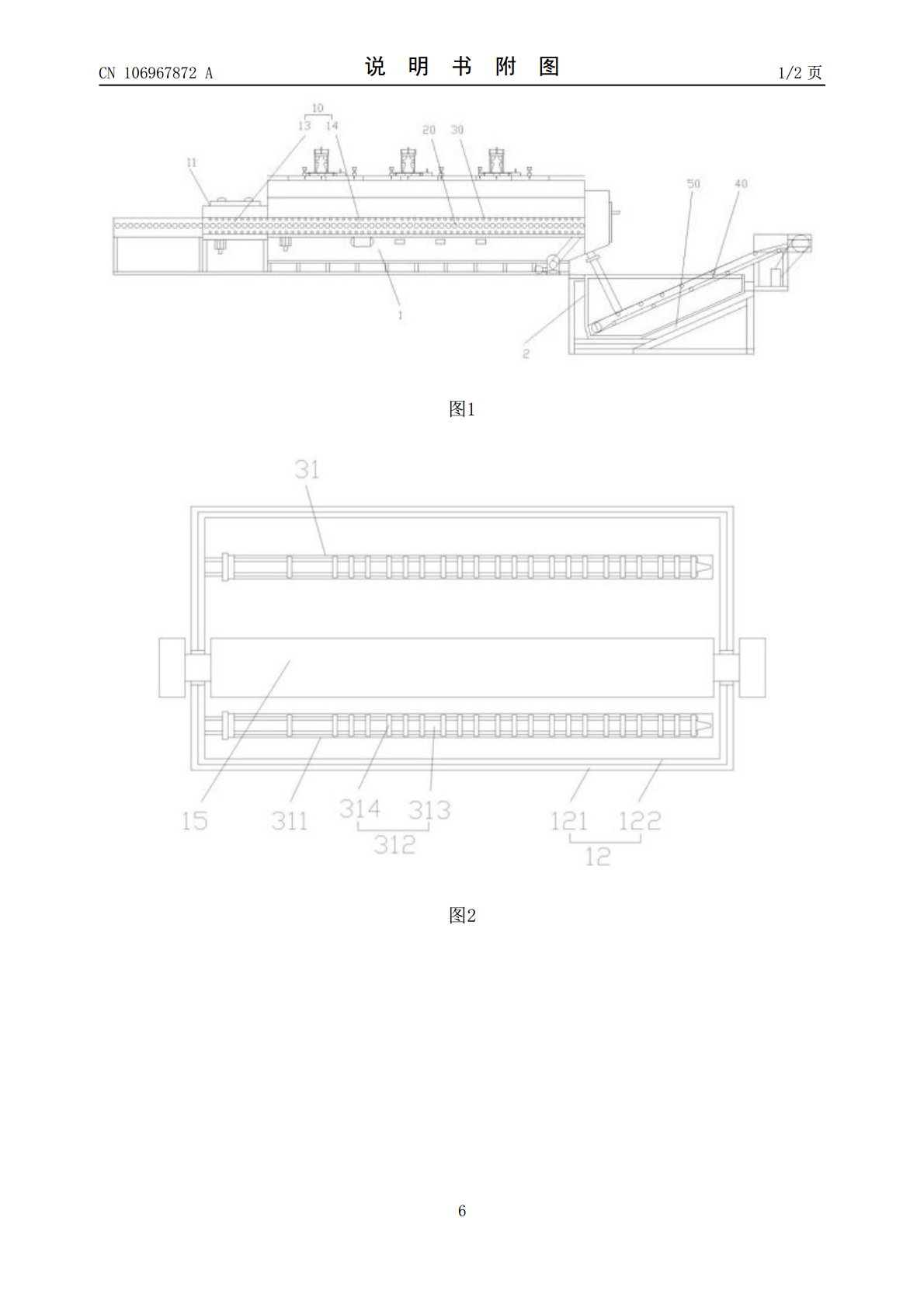

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106967872A(43)申请公布日2017.07.21(21)申请号201710362571.3(22)申请日2017.05.22(71)申请人浙江明鑫工业炉有限公司地址313000浙江省湖州市长兴县林城镇工业集中区(72)发明人贺方明吴水平马培杰(74)专利代理机构重庆中之信知识产权代理事务所(普通合伙)50213代理人徐凤艳(51)Int.Cl.C21D1/63(2006.01)C21D9/00(2006.01)C21D1/40(2006.01)C21D1/52(2006.01)C21D11/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种新型硝盐等温淬火炉(57)摘要本发明公开了该新型硝盐等温淬火炉，包括加热炉段以及与加热炉段尾部紧密相连等温硝盐段，而所述加热区内设置有用于运输工件传输机构以及用于对工件加热的加热机构，于此同时加热区沿工件传输的方向分为预热区和淬火区；所述等温硝盐段包括槽体，所述槽体内设置提升机构，所述提升机构下方则布置有等温机构；且该加热炉段中传输机构、加热机构与等温硝盐段的提升机构、等温机构均与控制系统相连。其中加热区分为预热区与淬火区，使得工件在进行淬火前将进行预热，避免工件因突然温度过大而造成变形，在淬火区完后紧接等温硝盐段，利用硝盐进行淬火处理，不会产生蒸气膜，工件的畸变小。CN106967872ACN106967872A权利要求书1/1页1.一种新型硝盐等温淬火炉，包括加热炉段以及与加热炉段尾部紧密相连等温硝盐段，其特征在于，其中：所述加热炉段包括炉壳，所述炉壳内设置有炉衬，且其围成加热区，而所述加热区内设置有用于运输工件传输机构以及用于对工件加热的加热机构，于此同时加热区沿工件传输的方向分为预热区和淬火区；所述等温硝盐段包括槽体，所述槽体内设置提升机构，所述提升机构下方则布置有等温机构；且该加热炉段中传输机构、加热机构与等温硝盐段的提升机构、等温机构均与控制系统相连。2.根据权利要求1所述的一种新型硝盐等温淬火炉，其特征在于，所述炉壳采用全密封焊接而成，而炉壳内的炉衬则包括保温层和隔热层，所述保温层由轻质保温砖堆砌而成，保温层内部的隔热层则采用硅酸铝隔热纤维制备。3.根据权利要求1所述的一种新型硝盐等温淬火炉炉，其特征在于，所述传输机构采用托辊式传输，且所述托辊均匀的布置在炉衬内，而托辊的传动跟预热区与淬火区分隔为两个单独传动装置。4.根据权利要求3所述的一种新型硝盐等温淬火炉，其特征在于，所述传动装置采用链条传动或者传动轴传动。5.根据权利要求1所述的一种新型硝盐等温淬火炉，其特征在于，所述加热机构采用电加热辐射管，所述辐射管包括外部的金属管以及内部的发热体组，所述发热体组由电热元件与刚玉绝缘陶瓷片组成，而若干个电加辐射管均匀布置在托辊的上下。6.根据权利要求1所述的一种新型硝盐等温淬火炉，其特征在于，所述加热机构采用天然气加热装置，且天然气加热装置与燃烧控制系统相连。7.根据权利要求1所述的一种新型硝盐等温淬火炉炉，其特征在于，所述等温机构包括设置在槽底的加热管、位于槽体内部的鼓风管道、进水管道与出水管道。8.根据权利要求1所述的一种新型硝盐等温淬火炉炉，其特征在于，所述控制系统包括包括电控系统、温控系统、显示系统以及安全保护系统，所述电控系统包括设置在加热炉段、等温硝盐段的用于监控电流情况的电流表、电压情况的电压表和故障指示灯；所述温控系统包括设置在加热炉段、等温硝盐段的用于监控温度情况的红外测温模块；所述显示系统包括用于收集电控系统、温控系统中数据并汇总调节的中央处理器以及用于显示收集数据的显示屏，而所述安全保护系统则包括超温报警模块、电机过载报警模块以及电源切断模块。2CN106967872A说明书1/3页一种新型硝盐等温淬火炉技术领域[0001]本发明涉及加热炉领域，具体为一种新型硝盐等温淬火炉。背景技术[0002]等温淬火工件因其良好的力学性能和低成本等优势，在汽车、农机和军工等行业得到广泛的应用。但是想要获得优异的工件，热处理工艺对其性能的影响至关重要。与传统的淬火油相比，工件采用硝盐淬火冷却时不会形成蒸气膜，具有使用温度高、使用温度范围广，工件淬火畸变小、易清洗，并能够获得更加优异的力学性能等特性。但是，其冷却速度以及对环境的污染使得其使用受限。发明内容[0003]本发明的目的在于提供一种新型硝盐等温淬火炉，通过改变淬火炉的结构，使得工件的淬火效果更加。[0004]为实现上述目的，本发明提供如下技术方案：该新型硝盐等温淬火炉，包括加热炉段以及与加热炉段尾部紧密相连等温硝盐段，其特征在于，其中：所述加热炉段包括炉壳，所述炉壳内设置有炉衬，且其围成加热区，而所述加热区内设
