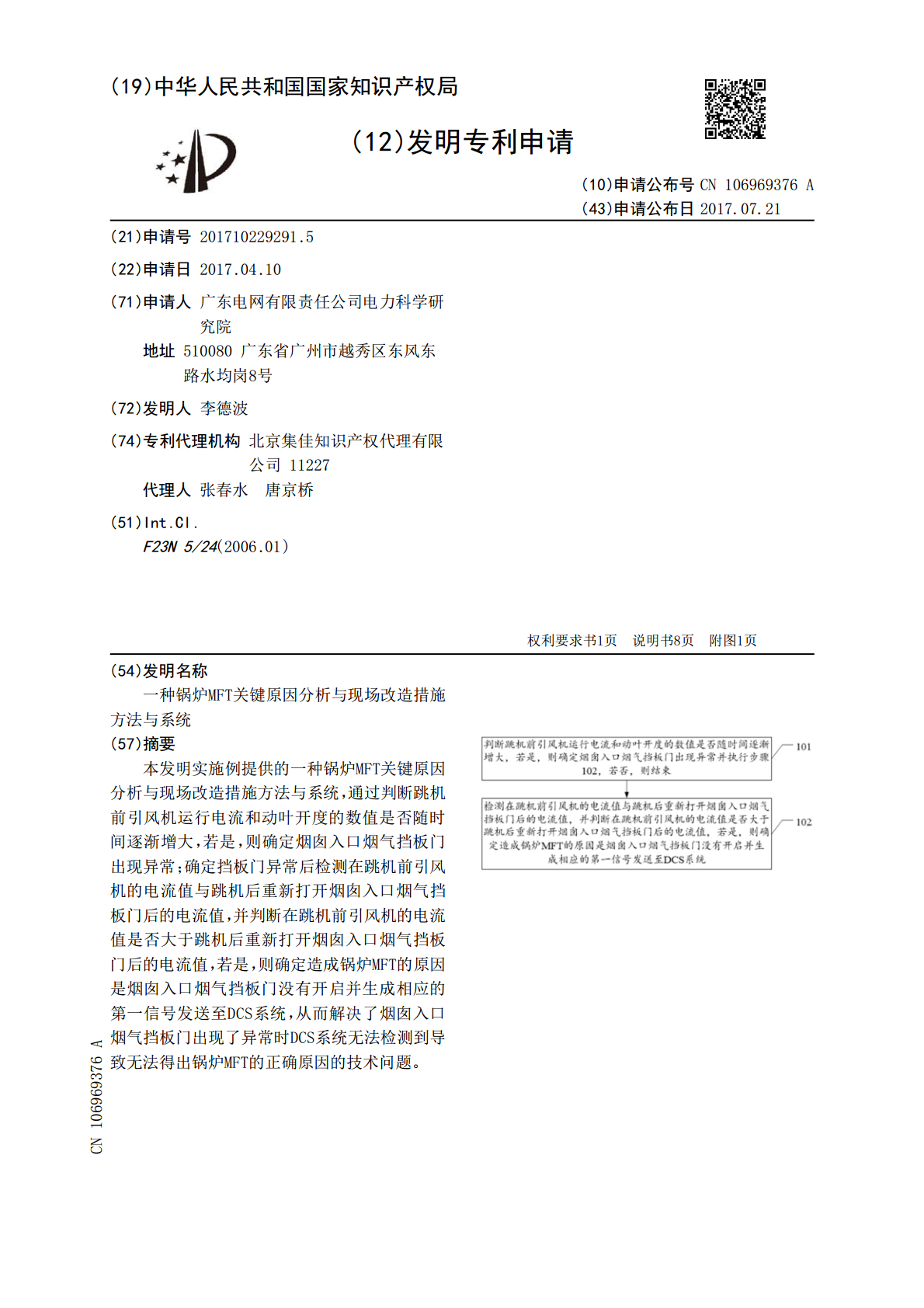

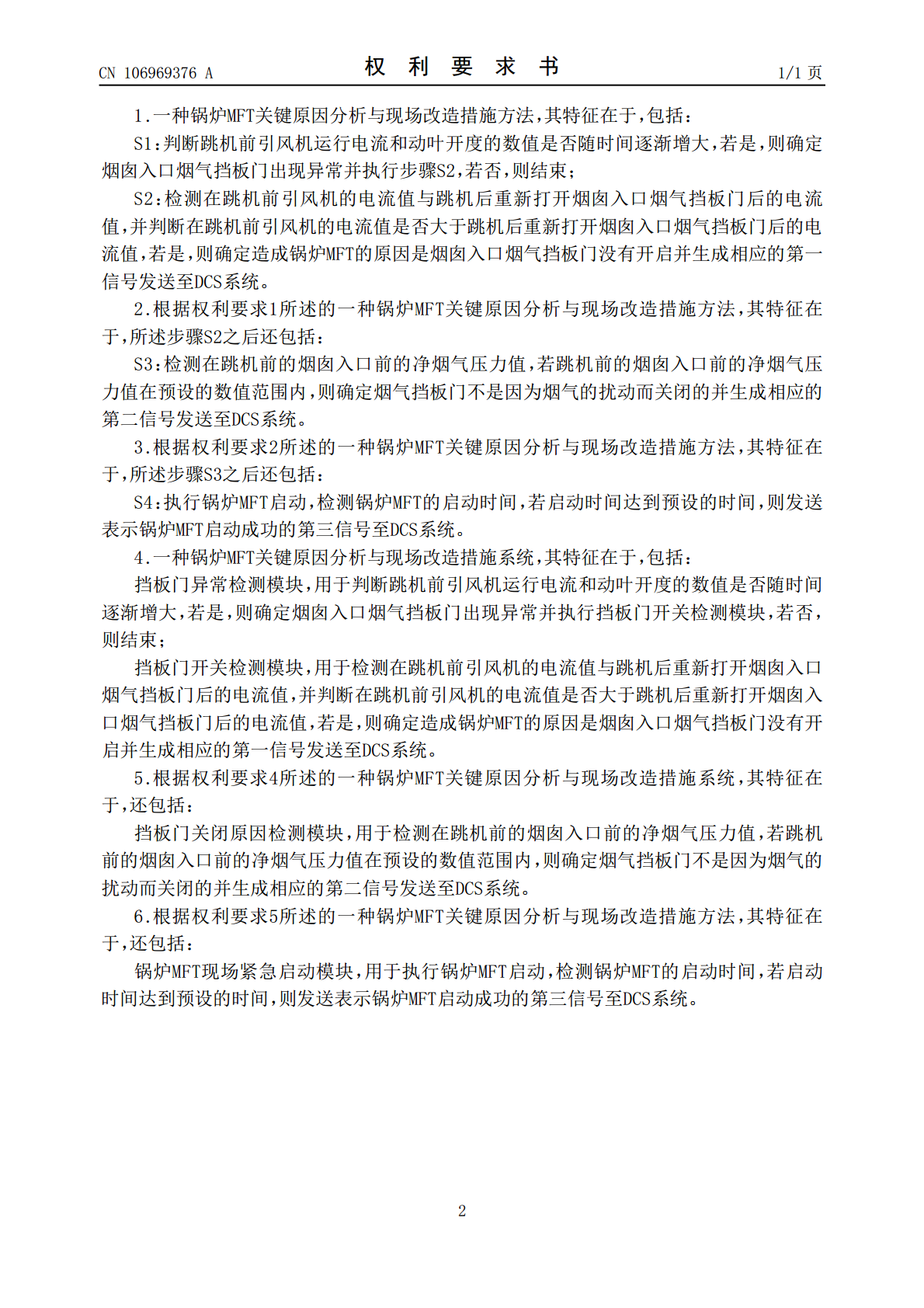

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106969376A(43)申请公布日2017.07.21(21)申请号201710229291.5(22)申请日2017.04.10(71)申请人广东电网有限责任公司电力科学研究院地址510080广东省广州市越秀区东风东路水均岗8号(72)发明人李德波(74)专利代理机构北京集佳知识产权代理有限公司11227代理人张春水唐京桥(51)Int.Cl.F23N5/24(2006.01)权利要求书1页说明书8页附图1页(54)发明名称一种锅炉MFT关键原因分析与现场改造措施方法与系统(57)摘要本发明实施例提供的一种锅炉MFT关键原因分析与现场改造措施方法与系统，通过判断跳机前引风机运行电流和动叶开度的数值是否随时间逐渐增大，若是，则确定烟囱入口烟气挡板门出现异常；确定挡板门异常后检测在跳机前引风机的电流值与跳机后重新打开烟囱入口烟气挡板门后的电流值，并判断在跳机前引风机的电流值是否大于跳机后重新打开烟囱入口烟气挡板门后的电流值，若是，则确定造成锅炉MFT的原因是烟囱入口烟气挡板门没有开启并生成相应的第一信号发送至DCS系统，从而解决了烟囱入口烟气挡板门出现了异常时DCS系统无法检测到导致无法得出锅炉MFT的正确原因的技术问题。CN106969376ACN106969376A权利要求书1/1页1.一种锅炉MFT关键原因分析与现场改造措施方法，其特征在于，包括：S1：判断跳机前引风机运行电流和动叶开度的数值是否随时间逐渐增大，若是，则确定烟囱入口烟气挡板门出现异常并执行步骤S2，若否，则结束；S2：检测在跳机前引风机的电流值与跳机后重新打开烟囱入口烟气挡板门后的电流值，并判断在跳机前引风机的电流值是否大于跳机后重新打开烟囱入口烟气挡板门后的电流值，若是，则确定造成锅炉MFT的原因是烟囱入口烟气挡板门没有开启并生成相应的第一信号发送至DCS系统。2.根据权利要求1所述的一种锅炉MFT关键原因分析与现场改造措施方法，其特征在于，所述步骤S2之后还包括：S3：检测在跳机前的烟囱入口前的净烟气压力值，若跳机前的烟囱入口前的净烟气压力值在预设的数值范围内，则确定烟气挡板门不是因为烟气的扰动而关闭的并生成相应的第二信号发送至DCS系统。3.根据权利要求2所述的一种锅炉MFT关键原因分析与现场改造措施方法，其特征在于，所述步骤S3之后还包括：S4：执行锅炉MFT启动，检测锅炉MFT的启动时间，若启动时间达到预设的时间，则发送表示锅炉MFT启动成功的第三信号至DCS系统。4.一种锅炉MFT关键原因分析与现场改造措施系统，其特征在于，包括：挡板门异常检测模块，用于判断跳机前引风机运行电流和动叶开度的数值是否随时间逐渐增大，若是，则确定烟囱入口烟气挡板门出现异常并执行挡板门开关检测模块，若否，则结束；挡板门开关检测模块，用于检测在跳机前引风机的电流值与跳机后重新打开烟囱入口烟气挡板门后的电流值，并判断在跳机前引风机的电流值是否大于跳机后重新打开烟囱入口烟气挡板门后的电流值，若是，则确定造成锅炉MFT的原因是烟囱入口烟气挡板门没有开启并生成相应的第一信号发送至DCS系统。5.根据权利要求4所述的一种锅炉MFT关键原因分析与现场改造措施系统，其特征在于，还包括：挡板门关闭原因检测模块，用于检测在跳机前的烟囱入口前的净烟气压力值，若跳机前的烟囱入口前的净烟气压力值在预设的数值范围内，则确定烟气挡板门不是因为烟气的扰动而关闭的并生成相应的第二信号发送至DCS系统。6.根据权利要求5所述的一种锅炉MFT关键原因分析与现场改造措施方法，其特征在于，还包括：锅炉MFT现场紧急启动模块，用于执行锅炉MFT启动，检测锅炉MFT的启动时间，若启动时间达到预设的时间，则发送表示锅炉MFT启动成功的第三信号至DCS系统。2CN106969376A说明书1/8页一种锅炉MFT关键原因分析与现场改造措施方法与系统技术领域[0001]本发明涉及锅炉检测维护领域，尤其涉及一种锅炉MFT关键原因分析与现场改造措施方法与系统。背景技术[0002]随之经济社会的不断发展，对火力发电安全、稳定运行提出了更好的要求。如何保证电子锅炉处于安全、稳定运行状态，减少人为原因导致的锅炉停机事故，是摆在所有火电厂技术人员面临的关键技术问题。锅炉MFT(MainFuelTrip)事件对电厂乃至电网安全运行带来很大的安全隐患。[0003]比如，某电厂1号机组2017年1月12日，13：53：26，锅炉两台引风机同时发喘振报警，炉膛负压变正且大幅度上升，53：32，1号锅炉炉膛压力高延时3秒保护动作，锅炉MFT跳闸，辅机联锁正常动作，#1机组跳机。[0004]锅炉MFT跳闸导致了机组跳机，给电网的安全运行带来了严重的影响，并且，如果
