一种远程锅炉MFT停车系统.pdf

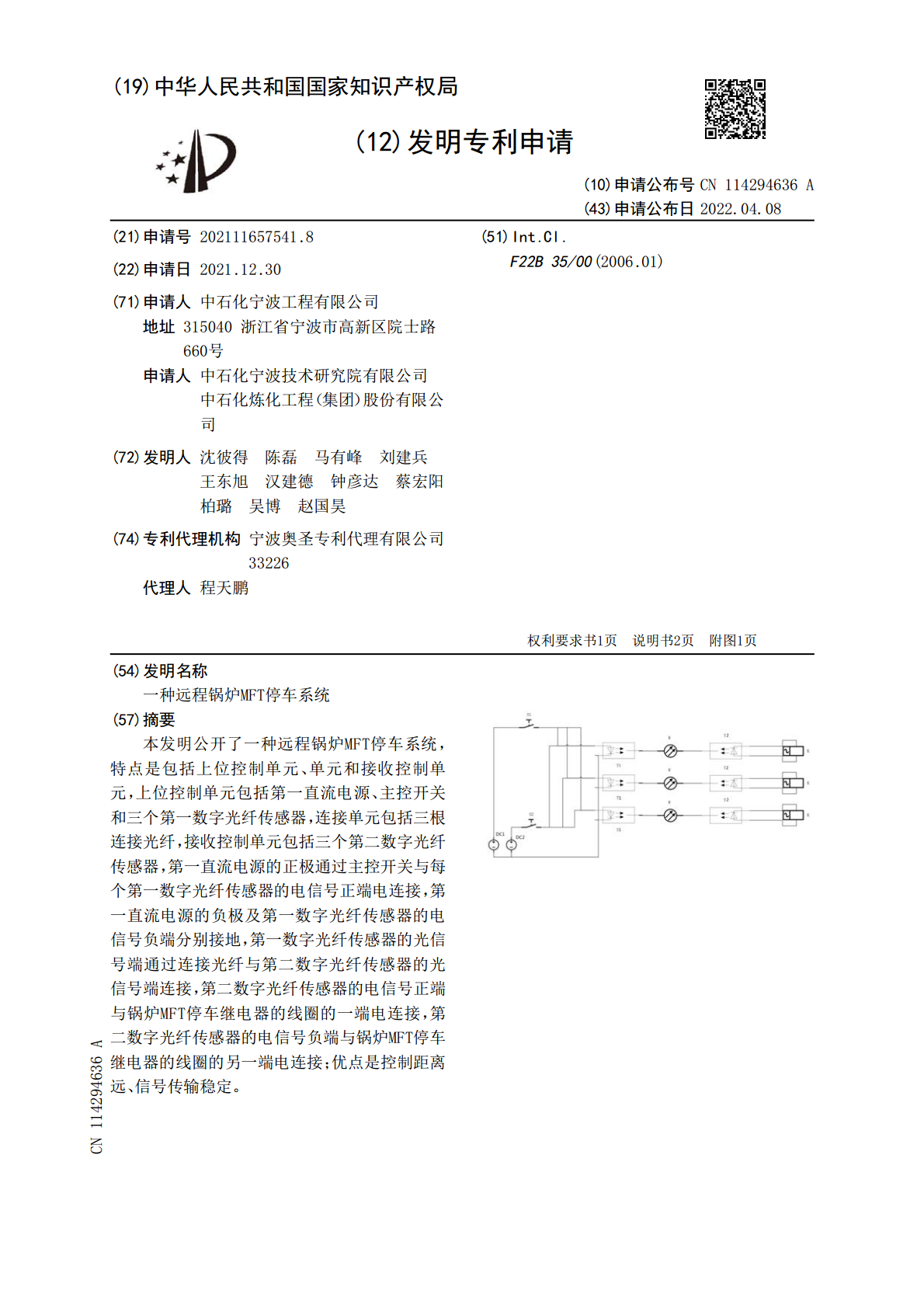

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114294636A(43)申请公布日2022.04.08(21)申请号202111657541.8(51)Int.Cl.(22)申请日2021.12.30F22B35/00(2006.01)(71)申请人中石化宁波工程有限公司地址315040浙江省宁波市高新区院士路660号申请人中石化宁波技术研究院有限公司中石化炼化工程（集团）股份有限公司(72)发明人沈彼得陈磊马有峰刘建兵王东旭汉建德钟彦达蔡宏阳柏璐吴博赵国昊(74)专利代理机构宁波奥圣专利代理有限公司33226代理人程天鹏权利要求书1页说明书2页附图1页(54)发明名称一种远程锅炉MFT停车系统(57)摘要本发明公开了一种远程锅炉MFT停车系统，特点是包括上位控制单元、单元和接收控制单元，上位控制单元包括第一直流电源、主控开关和三个第一数字光纤传感器，连接单元包括三根连接光纤，接收控制单元包括三个第二数字光纤传感器，第一直流电源的正极通过主控开关与每个第一数字光纤传感器的电信号正端电连接，第一直流电源的负极及第一数字光纤传感器的电信号负端分别接地，第一数字光纤传感器的光信号端通过连接光纤与第二数字光纤传感器的光信号端连接，第二数字光纤传感器的电信号正端与锅炉MFT停车继电器的线圈的一端电连接，第二数字光纤传感器的电信号负端与锅炉MFT停车继电器的线圈的另一端电连接；优点是控制距离远、信号传输稳定。CN114294636ACN114294636A权利要求书1/1页1.一种远程锅炉MFT停车系统，其特征在于包括上位控制单元、单元和接收控制单元，所述的上位控制单元包括第一直流电源、主控开关和三个型号为FS‑N40的第一数字光纤传感器，所述的连接单元包括三根连接光纤，所述的接收控制单元包括三个型号为FS‑N40的第二数字光纤传感器，所述的第一直流电源的正极通过所述的主控开关与每个所述的第一数字光纤传感器的电信号正端电连接，所述的第一直流电源的负极及所述的第一数字光纤传感器的电信号负端分别接地，所述的第一数字光纤传感器的光信号端通过所述的连接光纤与所述的第二数字光纤传感器的光信号端连接，所述的第二数字光纤传感器的电信号正端与锅炉MFT停车继电器的线圈的一端电连接，所述的第二数字光纤传感器的电信号负端与锅炉MFT停车继电器的线圈的另一端电连接。2.根据权利要求1所述的一种远程锅炉MFT停车系统，其特征在于所述的第一直流电源的输出电压范围为5V~30V。3.根据权利要求1所述的一种远程锅炉MFT停车系统，其特征在于所述的上位控制单元还包括第二直流电源和备用开关，所述的第二直流电源的正极通过所述的备用开关与每个所述的第一数字光纤传感器的电信号正端电连接，所述的第二直流电源的负极接地。4.根据权利要求3所述的一种远程锅炉MFT停车系统，其特征在于所述的第二直流电源0V。的输出电压范围为5V~32CN114294636A说明书1/2页一种远程锅炉MFT停车系统技术领域[0001]本发明涉及一种远程控制系统，尤其是一种远程锅炉MFT停车系统。背景技术[0002]根据火力发电厂锅炉炉膛安全监控系统技术规程要求，锅炉装置在控制盘上应设置独立并可直接动作的MFT紧急按钮，其回路和电源应独立于分散控制系统的控制器及模件，并由硬接线实现，现有锅炉的MFT紧急按钮信号通常采用24V直流电压的隔离继电器，传输距离500米以内，如今大型新建化工装置的锅炉控制室均集中布置在装置区外的中心控制室内，中心控制室至现场锅炉MFT停车继电器柜间的距离通常在1公里甚至更远，如果紧急按钮的信号采用常规电缆传输，会造成距离过远压降过大的后果，并容易受到雷击、强电磁环境的干扰，导致信号传输不稳定，具有一定的安全隐患。发明内容[0003]本发明所要解决的技术问题是提供一种结构简单、控制距离远、信号传输稳定的远程锅炉MFT停车系统。[0004]本发明解决上述技术问题所采用的技术方案为：一种远程锅炉MFT停车系统，包括上位控制单元、单元和接收控制单元，所述的上位控制单元包括第一直流电源、主控开关和三个型号为FS‑N40的第一数字光纤传感器，所述的连接单元包括三根连接光纤，所述的接收控制单元包括三个型号为FS‑N40的第二数字光纤传感器，所述的第一直流电源的正极通过所述的主控开关与每个所述的第一数字光纤传感器的电信号正端电连接，所述的第一直流电源的负极及所述的第一数字光纤传感器的电信号负端分别接地，所述的第一数字光纤传感器的光信号端通过所述的连接光纤与所述的第二数字光纤传感器的光信号端连接，所述的第二数字光纤传感器的电信号正端与锅炉MFT停车继电器的线圈的一端电连接，所述的第二数字光纤传感器的电信号负端与锅炉MFT停车继电器的线圈的另一端电连接。[0005
