一种锅炉MFT保护系统及其方法.pdf

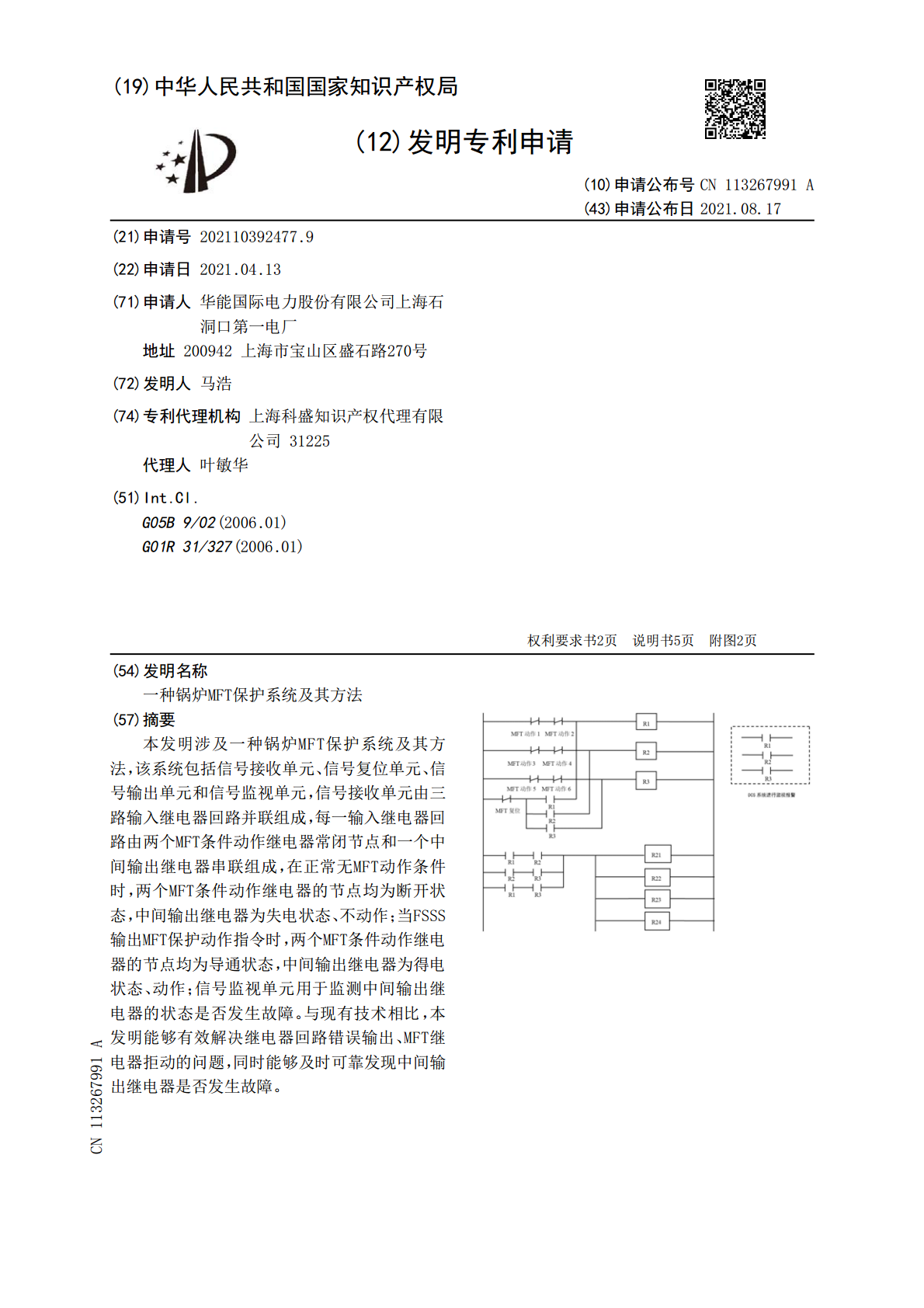

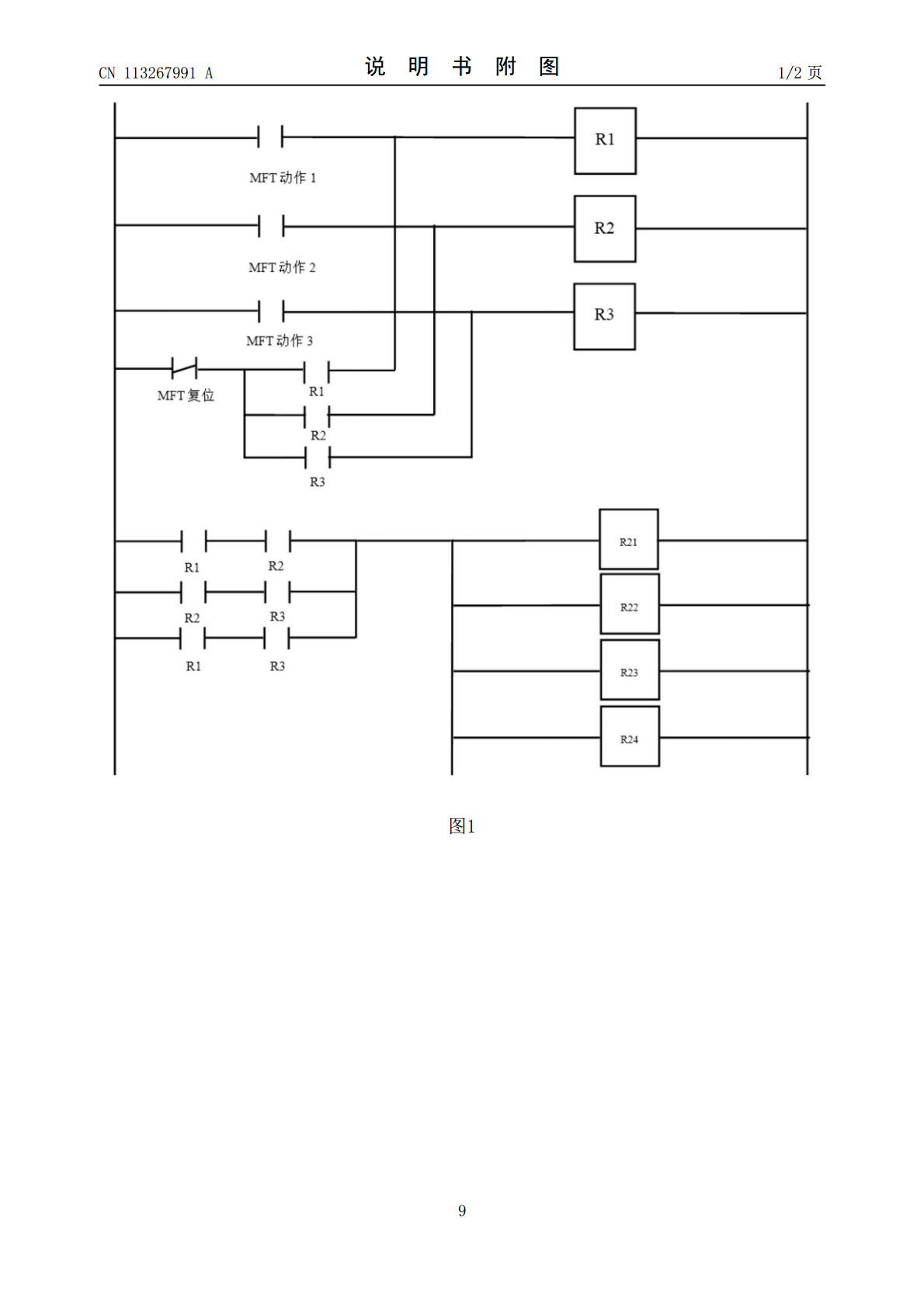

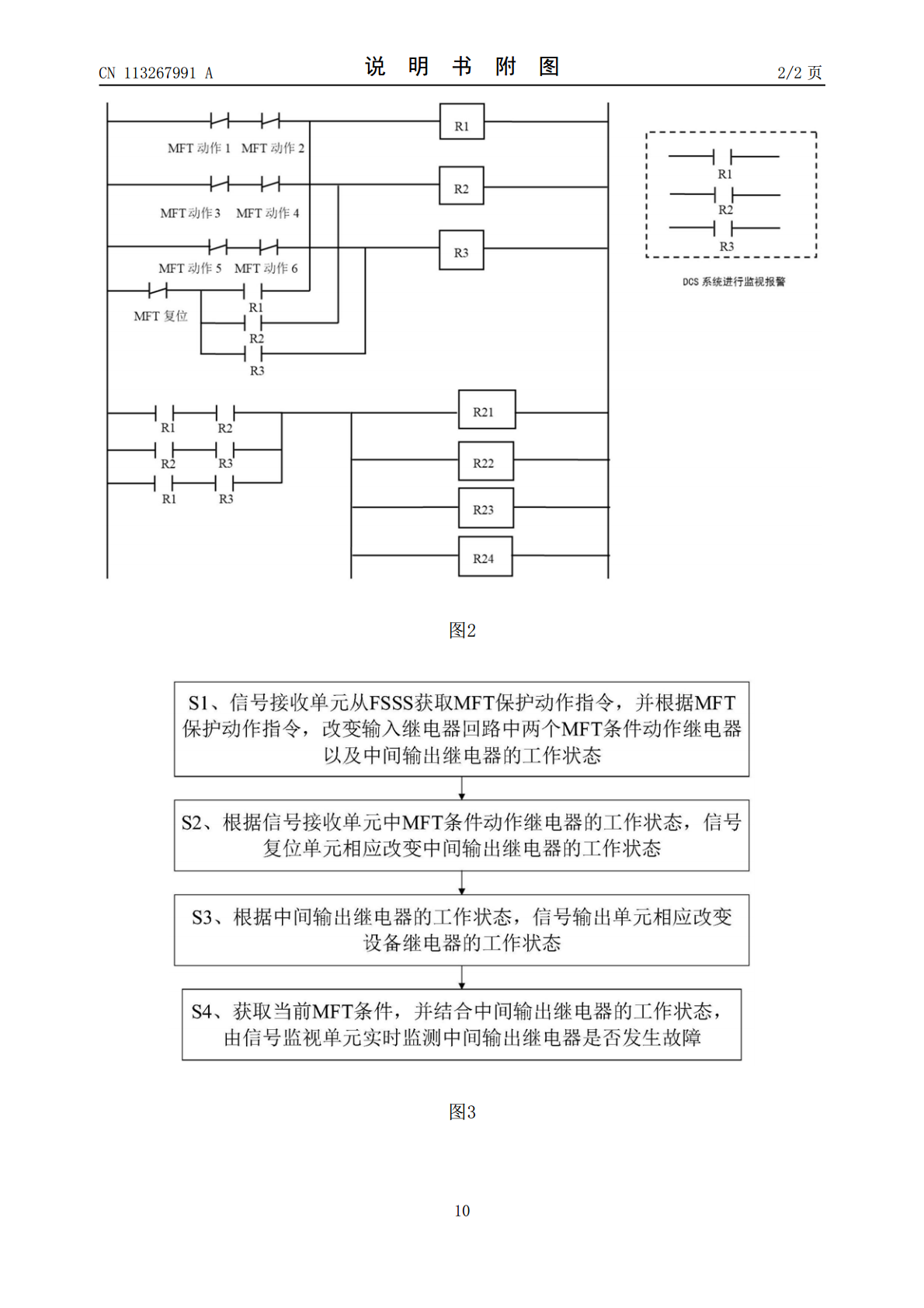

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113267991A(43)申请公布日2021.08.17(21)申请号202110392477.9(22)申请日2021.04.13(71)申请人华能国际电力股份有限公司上海石洞口第一电厂地址200942上海市宝山区盛石路270号(72)发明人马浩(74)专利代理机构上海科盛知识产权代理有限公司31225代理人叶敏华(51)Int.Cl.G05B9/02(2006.01)G01R31/327(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种锅炉MFT保护系统及其方法(57)摘要本发明涉及一种锅炉MFT保护系统及其方法，该系统包括信号接收单元、信号复位单元、信号输出单元和信号监视单元，信号接收单元由三路输入继电器回路并联组成，每一输入继电器回路由两个MFT条件动作继电器常闭节点和一个中间输出继电器串联组成，在正常无MFT动作条件时，两个MFT条件动作继电器的节点均为断开状态，中间输出继电器为失电状态、不动作；当FSSS输出MFT保护动作指令时，两个MFT条件动作继电器的节点均为导通状态，中间输出继电器为得电状态、动作；信号监视单元用于监测中间输出继电器的状态是否发生故障。与现有技术相比，本发明能够有效解决继电器回路错误输出、MFT继电器拒动的问题，同时能够及时可靠发现中间输出继电器是否发生故障。CN113267991ACN113267991A权利要求书1/2页1.一种锅炉MFT保护系统，包括信号接收单元、信号复位单元、信号输出单元和信号监视单元，其特征在于，所述信号接收单元由三路输入继电器回路并联组成，每一输入继电器回路由两个MFT条件动作继电器常闭节点和一个中间输出继电器串联组成，在正常无MFT动作条件时，两个MFT条件动作继电器的节点均为断开状态，中间输出继电器为失电状态、中间输出继电器不动作；当FSSS输出MFT保护动作指令时，两个MFT条件动作继电器的节点均为导通状态，中间输出继电器为得电状态、中间输出继电器动作；所述信号监视单元用于监测中间输出继电器的状态是否发生故障。2.根据权利要求1所述的一种锅炉MFT保护系统，其特征在于，所述信号复位单元由MFT复位开关常闭节点、中间输出继电器的辅助触点以及对应的中间输出继电器串联组成，当信号接收单元的MFT条件动作继电器节点闭合时，信号复位单元的MFT复位开关常闭节点和中间输出继电器的辅助触点以及对应的中间输出继电器组成自闭锁回路；当信号接收单元的MFT条件动作继电器节点断开时，自闭锁回路仍然保持输出，当MFT复位开关节点断开时，自闭锁回路断开，中间输出继电器不再输出。3.根据权利要求1所述的一种锅炉MFT保护系统，其特征在于，所述信号输出单元由三路输出继电器回路并联组成，每一输出继电器回路由两个中间输出继电器串联组成，三路输出继电器回路共同连接至设备继电器回路，所述设备继电器回路由不同设备继电器并联组成，当任意两个以上中间输出继电器均动作时，则触发设备继电器动作。4.根据权利要求1所述的一种锅炉MFT保护系统，其特征在于，所述信号监视单元设置于DCS中。5.一种应用权利要求1所述锅炉MFT保护系统的锅炉MFT保护方法，其特征在于，包括以下步骤：S1、信号接收单元从FSSS获取MFT保护动作指令，并根据MFT保护动作指令，改变输入继电器回路中两个MFT条件动作继电器以及中间输出继电器的工作状态；S2、根据信号接收单元中MFT条件动作继电器的工作状态，信号复位单元相应改变中间输出继电器的工作状态；S3、根据中间输出继电器的工作状态，信号输出单元相应改变设备继电器的工作状态；S4、获取当前MFT条件，并结合中间输出继电器的工作状态，由信号监视单元实时监测中间输出继电器是否发生故障。6.根据权利要求5所述的一种锅炉MFT保护方法，其特征在于，所述步骤S1的具体过程为：正常无MFT动作条件时，FSSS不发出MFT条件动作指令，MFT条件动作继电器得电，节点处于断开状态，中间输出继电器为失电状态，中间输出继电器未动作；当FSSS发出MFT条件动作指令后，MFT条件动作继电器失电，节点处于导通状态，中间输出继电器变为得电状态，中间输出继电器动作。7.根据权利要求5所述的一种锅炉MFT保护方法，其特征在于，所述步骤S2的具体过程为：当信号接收单元的MFT条件动作继电器节点闭合时，信号复位单元形成自闭锁回路；当信号接收单元的MFT条件动作继电器节点断开后，自闭锁回路仍然保持输出，此时信号复位单元的MFT复位开关节点断开、自闭锁回路断开，中间输出继电器不再输出。8.根据权利要求5所述的一种锅炉MFT保护方法，其特征在于，所述步骤S3的具体过程2CN113267991A权利要求书2/2页为：当任意两
