一种西芹生物炭的制备方法及其应用.pdf

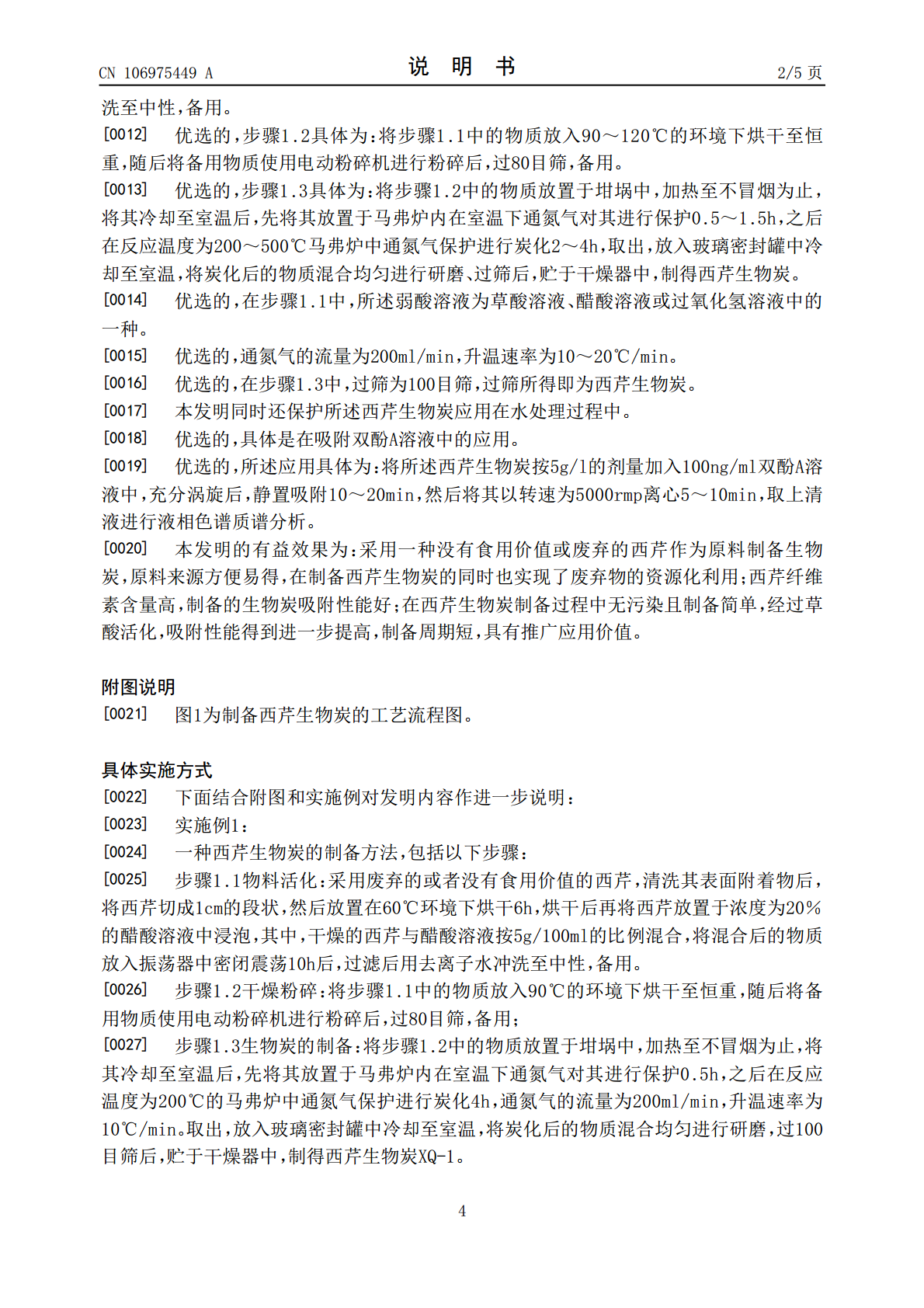

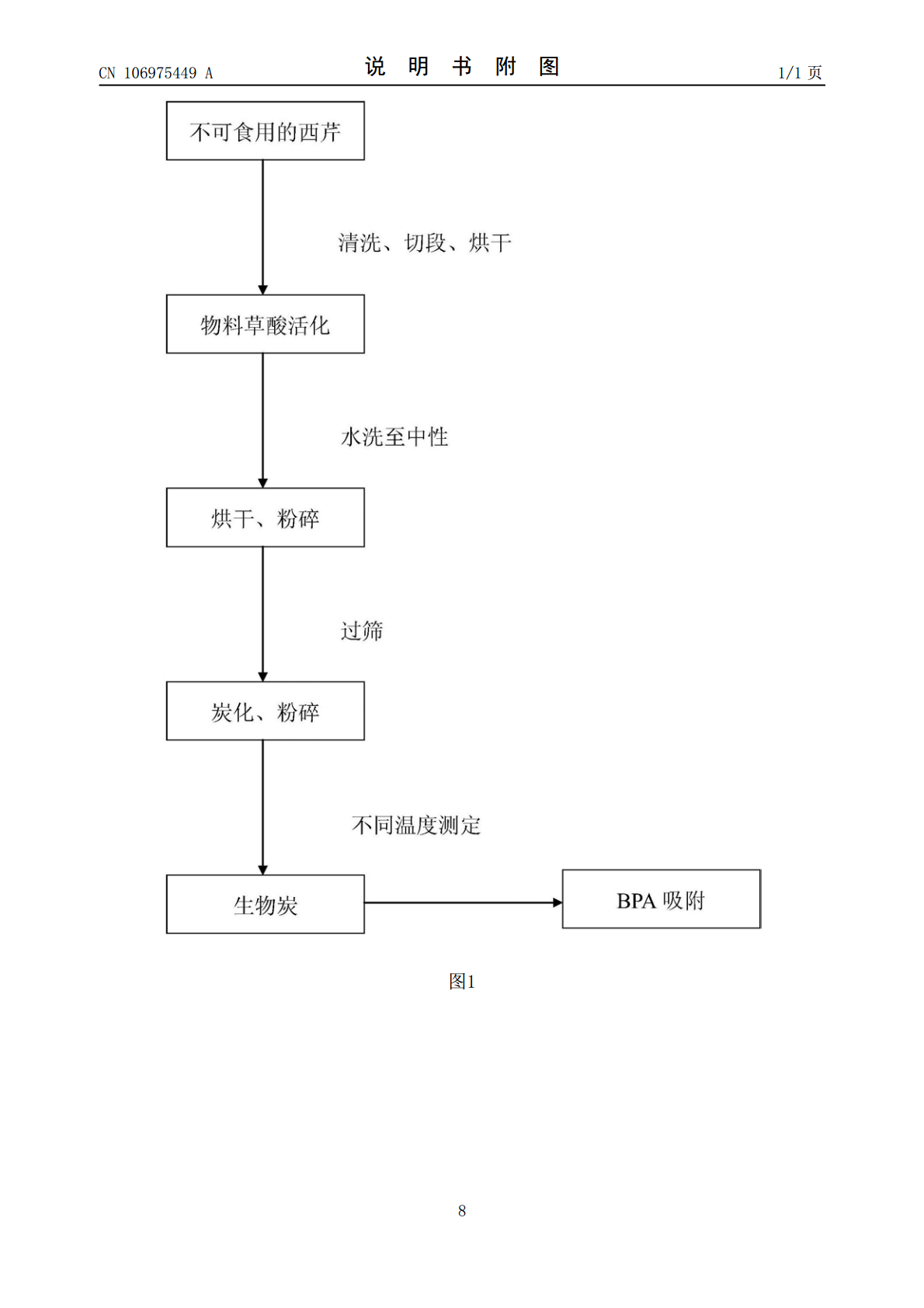

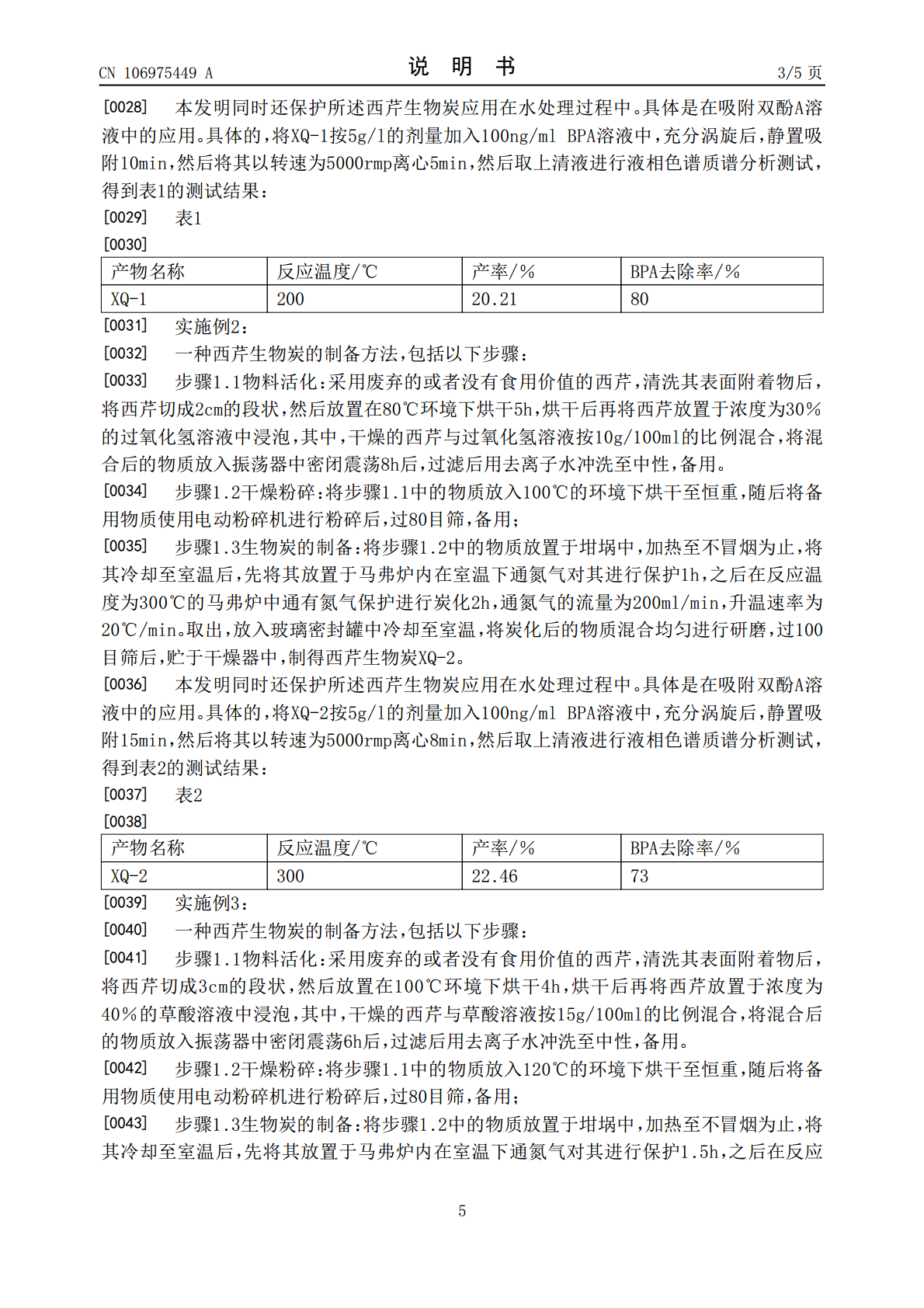

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106975449A(43)申请公布日2017.07.25(21)申请号201710323843.9(22)申请日2017.05.09(71)申请人金陵科技学院地址211169江苏省南京市江宁区弘景大道99号(72)发明人王耘(74)专利代理机构南京苏创专利代理事务所(普通合伙)32273代理人张学彪(51)Int.Cl.B01J20/20(2006.01)B01J20/30(2006.01)C02F1/28(2006.01)C10B53/02(2006.01)C02F101/34(2006.01)权利要求书1页说明书5页附图1页(54)发明名称一种西芹生物炭的制备方法及其应用(57)摘要本发明公开了一种西芹生物炭的制备方法及其应用，其制备方法包括以下步骤：物料活化：将烘干后的西芹放置于弱酸溶液中浸泡，对其进行震荡、过滤、冲洗，备用；干燥粉碎：将物质再次烘干至恒重，随后将备用物质粉碎、过筛，备用；生物炭的制备：将物质放置于坩埚中加热后将其冷却至室温后，先将其放置于马弗炉内通氮气对其进行保护，之后在马弗炉中通氮气保护进行炭化，冷却，将炭化后的物质混合均匀进行研磨、过筛、保存，制得西芹生物炭；本发明同时涉及西芹生物炭在吸附双酚A溶液中的应用。本发明制备的西芹生物炭对双酚A吸附能力强，稳定性高，实现了农业废弃物资源化的利用，并为改善水质提供了一种便捷的方式。CN106975449ACN106975449A权利要求书1/1页1.一种西芹生物炭的制备方法，其特征在于，包括以下步骤：步骤1.1物料活化：将清洗后的西芹烘干，烘干后再将物质放置于弱酸溶液中浸泡，将混合后的物质放入振荡器中密闭震荡，对其进行过滤、冲洗至中性，备用；步骤1.2干燥粉碎：将步骤1.1中的物质再次烘干至恒重，随后将备用物质粉碎、过筛，备用；步骤1.3生物炭的制备：将步骤1.2中的物质放置于坩埚中，加热至不冒烟为止，将其冷却至室温后，先将其放置于马弗炉内在室温下通氮气对其进行保护，之后在马弗炉中通氮气保护进行炭化，取出，放入玻璃密封罐中冷却至室温，将炭化后的物质混合均匀进行研磨、过筛后，贮于干燥器中，制得西芹生物炭。2.根据权利要求1所述的一种西芹生物炭的制备方法，其特征在于，步骤1.1具体为：采用废弃的或者没有食用价值的西芹，清洗其表面附着物后，将西芹切成1～3cm的段状，然后放置在60℃～100℃环境下烘干4～6h，烘干后再将西芹放置于浓度为20％～40％的弱酸溶液中浸泡，其中，干燥的西芹与弱酸溶液按5～15g/100ml的比例混合，将混合后的物质放入振荡器中密闭震荡6～10h后，过滤后用去离子水冲洗至中性，备用。3.根据权利要求1所述的一种西芹生物炭的制备方法，其特征在于，步骤1.2具体为：将步骤1.1中的物质放入90～120℃的环境下烘干至恒重，随后将备用物质使用电动粉碎机进行粉碎后，过80目筛，备用。4.根据权利要求1所述的一种西芹生物炭的制备方法，其特征在于，步骤1.3具体为：将步骤1.2中的物质放置于坩埚中，加热至不冒烟为止，将其冷却至室温后，先将其放置于马弗炉内在室温下通氮气对其进行保护0.5～1.5h，之后在反应温度为200～500℃马弗炉中通氮气保护进行炭化2～4h，取出，放入玻璃密封罐中冷却至室温，将炭化后的物质混合均匀进行研磨、过筛后，贮于干燥器中，制得西芹生物炭。5.根据权利要求1或2所述的一种西芹生物炭的制备方法，其特征在于，在步骤1.1中，所述弱酸溶液为草酸溶液、醋酸溶液或过氧化氢溶液中的一种。6.根据权利要求1，2，3或4中的任一项所述的一种西芹生物炭的制备方法，其特征在于，通氮气的流量为200ml/min，升温速率为10～20℃/min。7.根据权利要求1所述的一种西芹生物炭的制备方法，其特征在于，在步骤1.3中，过筛为100目筛，过筛所得即为西芹生物炭。8.将权利要求1，2，3，4，7中任一项所述西芹生物炭应用在水处理过程中。9.根据权利要求8所述的应用，其特征在于，具体是在吸附双酚A溶液中的应用。10.根据权利要求9所述的应用，其特征在于，所述应用具体为：将所述西芹生物炭按5g/l的剂量加入100ng/ml双酚A溶液中，充分涡旋后，静置吸附10～20min，然后将其以转速为5000rmp离心5～10min，取上清液进行液相色谱质谱分析。2CN106975449A说明书1/5页一种西芹生物炭的制备方法及其应用技术领域[0001]本发明属水处理技术领域，尤其涉及一种西芹生物炭的制备方法及其应用。背景技术[0002]双酚A(bisphenolA，BPA)，在工业上双酚A被用来合成聚碳酸酯和环氧树脂等多种高分子材料，在塑料制品中广泛用于生产矿泉水瓶、医疗器械及食品
