一种改性生物炭、生物炭基有机肥及其制备方法及其应用.pdf

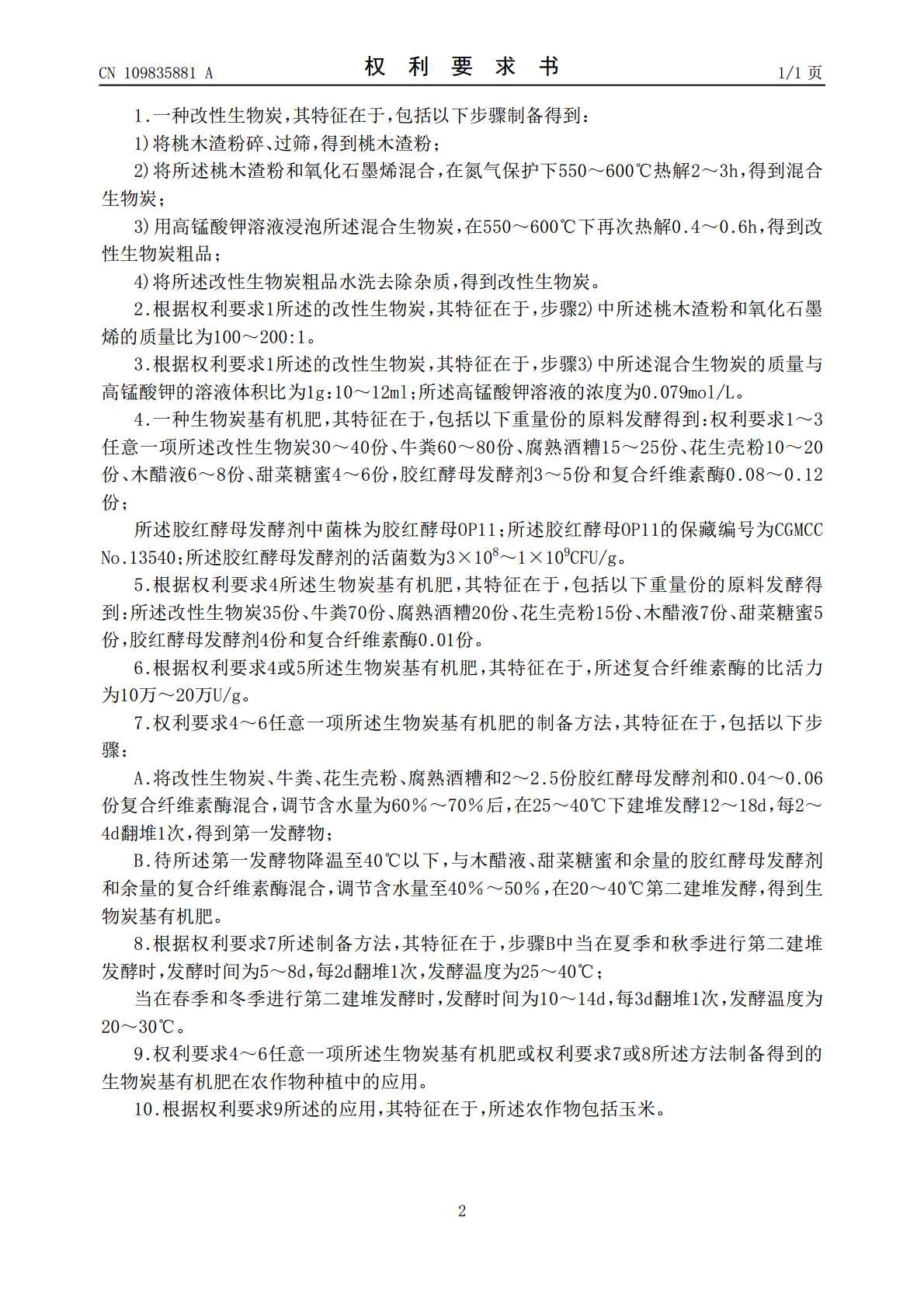

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109835881A(43)申请公布日2019.06.04(21)申请号201910294219.XA01G22/20(2018.01)(22)申请日2019.04.12(83)生物保藏信息CGMCCNo.135402017.01.06(71)申请人青岛农业大学地址266000山东省青岛市城阳区长城路700号(72)发明人刘君宋宁宁王凯荣宗海英(74)专利代理机构北京高沃律师事务所11569代理人吕纪涛(51)Int.Cl.C01B32/05(2017.01)C05G3/00(2006.01)C05G3/02(2006.01)C05G3/04(2006.01)权利要求书1页说明书12页(54)发明名称一种改性生物炭、生物炭基有机肥及其制备方法及其应用(57)摘要本发明提供了一种改性生物炭、生物炭基有机肥及其制备方法及其应用，属于有机肥技术领域。改性生物炭将桃木渣粉碎、过筛，将得到的桃木渣粉和氧化石墨烯混合，在氮气保护下550～600℃热解2～3h，经高锰酸钾溶液浸泡后，在550～600℃下再次热解0.4～0.6h，水洗去除杂质制备得到。生物炭基有机肥包括以下重量份的原料发酵得到：所述改性生物炭30～40份、牛粪60～80份、腐熟酒糟15～25份、花生壳粉10～20份、木醋液6～8份、甜菜糖蜜4～6份，胶红酵母发酵剂3～5份和复合纤维素酶0.08～0.12份。生物炭基有机肥达到了养地、增产效果，同时原料易得且成本低廉、工艺先进，可规模化生产。CN109835881ACN109835881A权利要求书1/1页1.一种改性生物炭，其特征在于，包括以下步骤制备得到：1)将桃木渣粉碎、过筛，得到桃木渣粉；2)将所述桃木渣粉和氧化石墨烯混合，在氮气保护下550～600℃热解2～3h，得到混合生物炭；3)用高锰酸钾溶液浸泡所述混合生物炭，在550～600℃下再次热解0.4～0.6h，得到改性生物炭粗品；4)将所述改性生物炭粗品水洗去除杂质，得到改性生物炭。2.根据权利要求1所述的改性生物炭，其特征在于，步骤2)中所述桃木渣粉和氧化石墨烯的质量比为100～200:1。3.根据权利要求1所述的改性生物炭，其特征在于，步骤3)中所述混合生物炭的质量与高锰酸钾的溶液体积比为1g：10～12ml；所述高锰酸钾溶液的浓度为0.079mol/L。4.一种生物炭基有机肥，其特征在于，包括以下重量份的原料发酵得到：权利要求1～3任意一项所述改性生物炭30～40份、牛粪60～80份、腐熟酒糟15～25份、花生壳粉10～20份、木醋液6～8份、甜菜糖蜜4～6份，胶红酵母发酵剂3～5份和复合纤维素酶0.08～0.12份；所述胶红酵母发酵剂中菌株为胶红酵母OP11；所述胶红酵母OP11的保藏编号为CGMCCNo.13540；所述胶红酵母发酵剂的活菌数为3×108～1×109CFU/g。5.根据权利要求4所述生物炭基有机肥，其特征在于，包括以下重量份的原料发酵得到：所述改性生物炭35份、牛粪70份、腐熟酒糟20份、花生壳粉15份、木醋液7份、甜菜糖蜜5份，胶红酵母发酵剂4份和复合纤维素酶0.01份。6.根据权利要求4或5所述生物炭基有机肥，其特征在于，所述复合纤维素酶的比活力为10万～20万U/g。7.权利要求4～6任意一项所述生物炭基有机肥的制备方法，其特征在于，包括以下步骤：A.将改性生物炭、牛粪、花生壳粉、腐熟酒糟和2～2.5份胶红酵母发酵剂和0.04～0.06份复合纤维素酶混合，调节含水量为60％～70％后，在25～40℃下建堆发酵12～18d，每2～4d翻堆1次，得到第一发酵物；B.待所述第一发酵物降温至40℃以下，与木醋液、甜菜糖蜜和余量的胶红酵母发酵剂和余量的复合纤维素酶混合，调节含水量至40％～50％，在20～40℃第二建堆发酵，得到生物炭基有机肥。8.根据权利要求7所述制备方法，其特征在于，步骤B中当在夏季和秋季进行第二建堆发酵时，发酵时间为5～8d，每2d翻堆1次，发酵温度为25～40℃；当在春季和冬季进行第二建堆发酵时，发酵时间为10～14d，每3d翻堆1次，发酵温度为20～30℃。9.权利要求4～6任意一项所述生物炭基有机肥或权利要求7或8所述方法制备得到的生物炭基有机肥在农作物种植中的应用。10.根据权利要求9所述的应用，其特征在于，所述农作物包括玉米。2CN109835881A说明书1/12页一种改性生物炭、生物炭基有机肥及其制备方法及其应用技术领域[0001]本发明属于有机肥技术领域，具体涉及一种改性生物炭、生物炭基有机肥及其制备方法及其应用。背景技术[0002]我国生物质资源虽然丰富，但由于保存和转化的技术落后导致生物质资源浪费严重，这不仅污染了环境，还造成了
