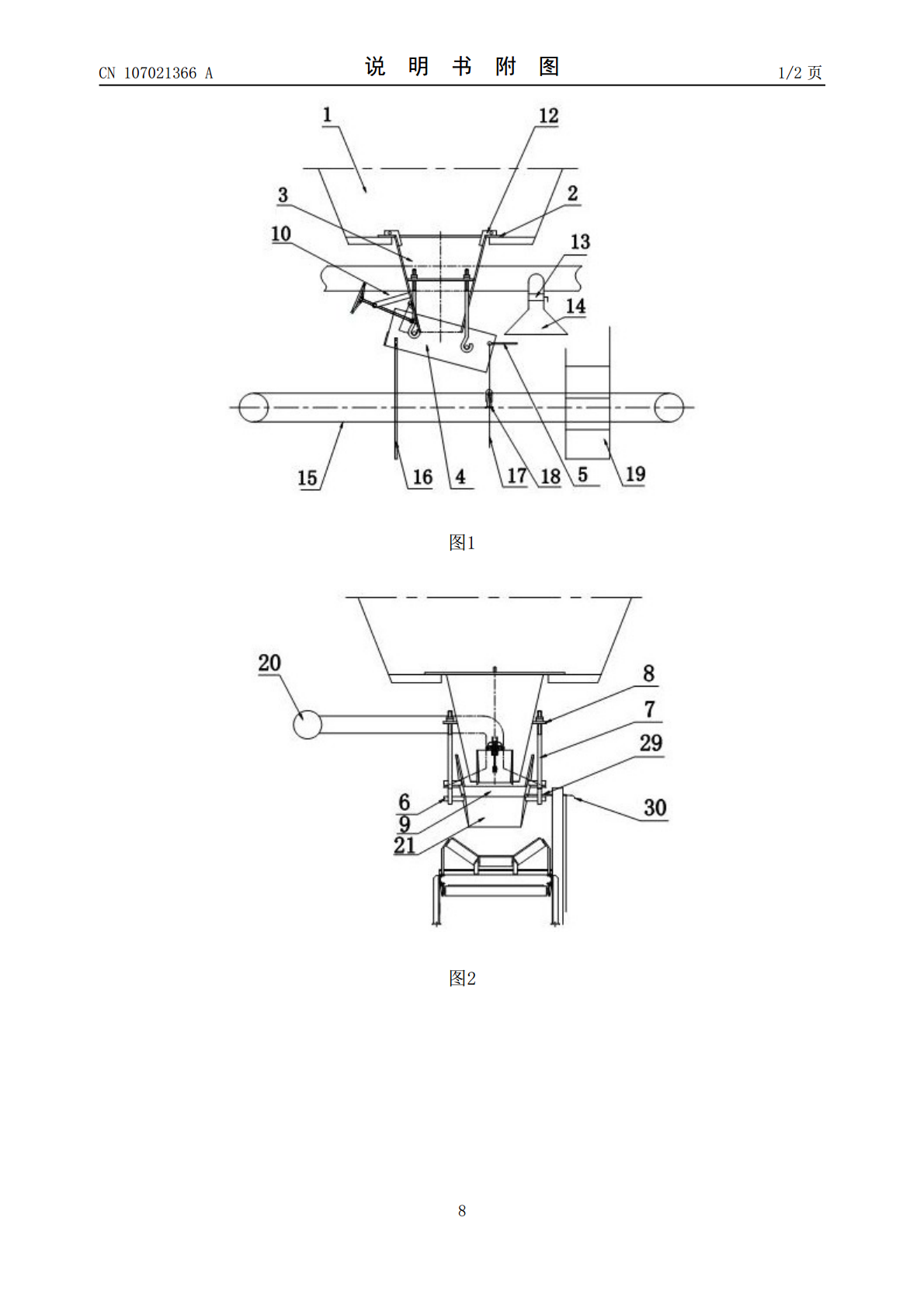

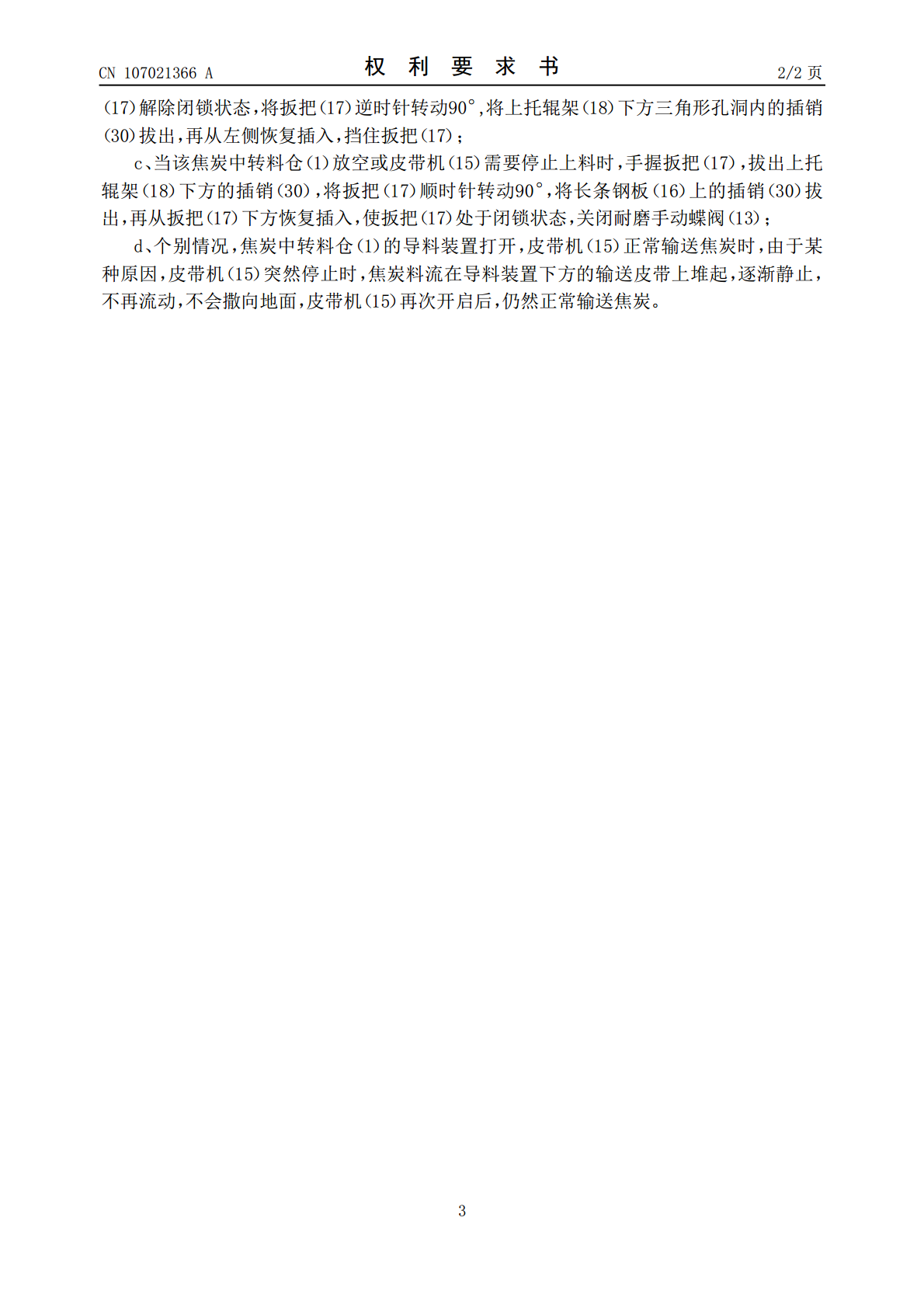

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107021366A(43)申请公布日2017.08.08(21)申请号201710258461.2(22)申请日2017.04.19(71)申请人河钢股份有限公司承德分公司地址067102河北省承德市双滦区滦河镇金融广场A座520(72)发明人李凤涛王挽平邢建军赵华杰梁晓丽王征(74)专利代理机构石家庄冀科专利商标事务所有限公司13108代理人陈长庚(51)Int.Cl.B65G69/18(2006.01)B65G47/19(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种高炉焦炭中转料仓的导料装置及方法(57)摘要一种高炉输送焦炭中转料仓的导料装置及方法，属于高炉中转料仓设备及方法技术领域，用于解决高炉输送焦炭中转料仓利用人工导料劳动强度大或利用振动给料机导料能耗高的问题。其技术方案是：在中转料仓底面出料孔设置溜斗，溜斗下方设置吊挂簸箕，簸箕倾斜一定角度，簸箕尾部设置料流调节装置，簸箕出料口设置转轴和出料口挡板，用于控制给料、停料，簸箕出料口前方设置吸尘罩。本发明物料从中转料仓经过溜斗下落到簸箕逐渐平铺开向下流动，下料过程中不蓬料，料流连续、稳定，作业人员劳动强度小；利用簸箕出口挡板的开启和关闭实现给料和停料，操作非常方便；初始安装时，利用调簸箕角度和调料流调节装置转动门开度，一次调定料流大小。CN107021366ACN107021366A权利要求书1/2页1.一种高炉输送焦炭中转料仓的导料装置，其特征在于：它包括溜斗（3）、簸箕（4）、挂钩（7）、料流调节装置（10），溜斗（3）为倒立的正四棱台形状，溜斗（3）上口外周焊接有法兰（2），法兰（2）下底面放置在中转料仓（1）仓底面预留下料孔四周边沿上，溜斗（3）中部外壁上的对称两侧分别焊接有挂钩水平支撑板（8），溜斗（3）下部安装有料流调节装置（10），溜斗（3）外壁两侧的挂钩水平支撑板（8）分别与挂钩（7）的上端相连接，每侧挂钩水平支撑板（8）连接两个挂钩（7），两个挂钩（7）的下端分别连接在簸箕（4）一侧的前部和后部，簸箕（4）两侧由四个挂钩（7）吊挂在溜斗（3）下方，簸箕（4）位于皮带机（15）上方，簸箕（4）出料口与皮带机（15）相对，簸箕（4）出料口前方设置吸尘罩（14），吸尘罩（14）连接到除尘管道（20）。2.根据权利要求1所述的高炉输送焦炭中转料仓的导料装置，其特征在于：所述溜斗（3）上部焊接的法兰（2）的对称方向焊接两个加强筋板（12），加强筋板（12）上开有吊装孔。3.根据权利要求1所述的高炉输送焦炭中转料仓的导料装置，其特征在于：所述簸箕（4）两侧立板与溜斗（3）两侧壁分别平行相对，簸箕（4）立板与溜斗（3）侧壁之间的间隙为20-30mm，簸箕（4）两侧立板外焊接伸四个耳轴（6），耳轴（6）与挂钩（7）相连接，簸箕（4）尾部设有固定挡板（9），簸箕（4）的前端设置转轴（29）和出料口挡板（5），簸箕（4）与水平面之间的夹角为15°-25°。4.根据权利要求1所述的高炉输送焦炭中转料仓的导料装置，其特征在于：所述簸箕（4）两侧立板上有转轴孔，转轴（29）安装在转轴孔中，簸箕（4）的出料口挡板（5）焊接在转轴（29）上，转轴（29）一侧焊接有扳把（17），在扳把（17）一侧皮带架侧面上焊接有长条钢板（16），长条钢板（16）上有插销孔，出料口挡板（5）位于关闭位置时，插销孔与扳把（17）外侧相对，插销孔中有插销（30）。5.根据权利要求1所述的高炉输送焦炭中转料仓的导料装置，其特征在于：所述料流调节装置（10）由转动门（23）、弧形侧板（11）、丝杠螺母（24）、丝杠（25）、手锣（26）、支撑架（27）、转动连接销（31）、连接件（32）组成，支撑架（27）由两块平行钢板构成，每块钢板一端焊接在溜斗（3）上，另一端分别有轴孔，丝杠螺母（24）的两侧连接两个耳轴，两个耳轴分别与支撑架（27）钢板的轴孔相连接，丝杠（25）一端和手锣（26）固定连接，另一端穿过丝杠螺母（24）后，再穿过转动连接销（31）中间通孔，并用双螺母固定，丝杠（25）与转动连接销（31）的中间通孔为可转动配合，转动连接销（31）两侧连接耳轴，两个耳轴分别与连接件（32）的圆孔配合连接，连接件（32）焊接在转动门（23）上，转动门（23）上端与溜斗（3）下端为可转动连接。6.根据权利要求5所述的高炉输送焦炭中转料仓的导料装置，其特征在于：所述转动门（23）上沿与溜斗（3）下边缘之间由铰链连接，转动门（23）上沿与溜斗（3）下边缘之间间隙为15-20mm，转动门（23）两侧与弧形侧板（11）之间间隙为5-10mm。7.根据权利要求6所述的高炉输送焦炭中转料仓的导料装置，其特征在于：所述簸箕（
