内容提供者
一种镁铬耐火砖及其制备方法.pdf
2023-06-18
10金币
277KB
8页
志信****pp
实名认证
内容提供者
1/8

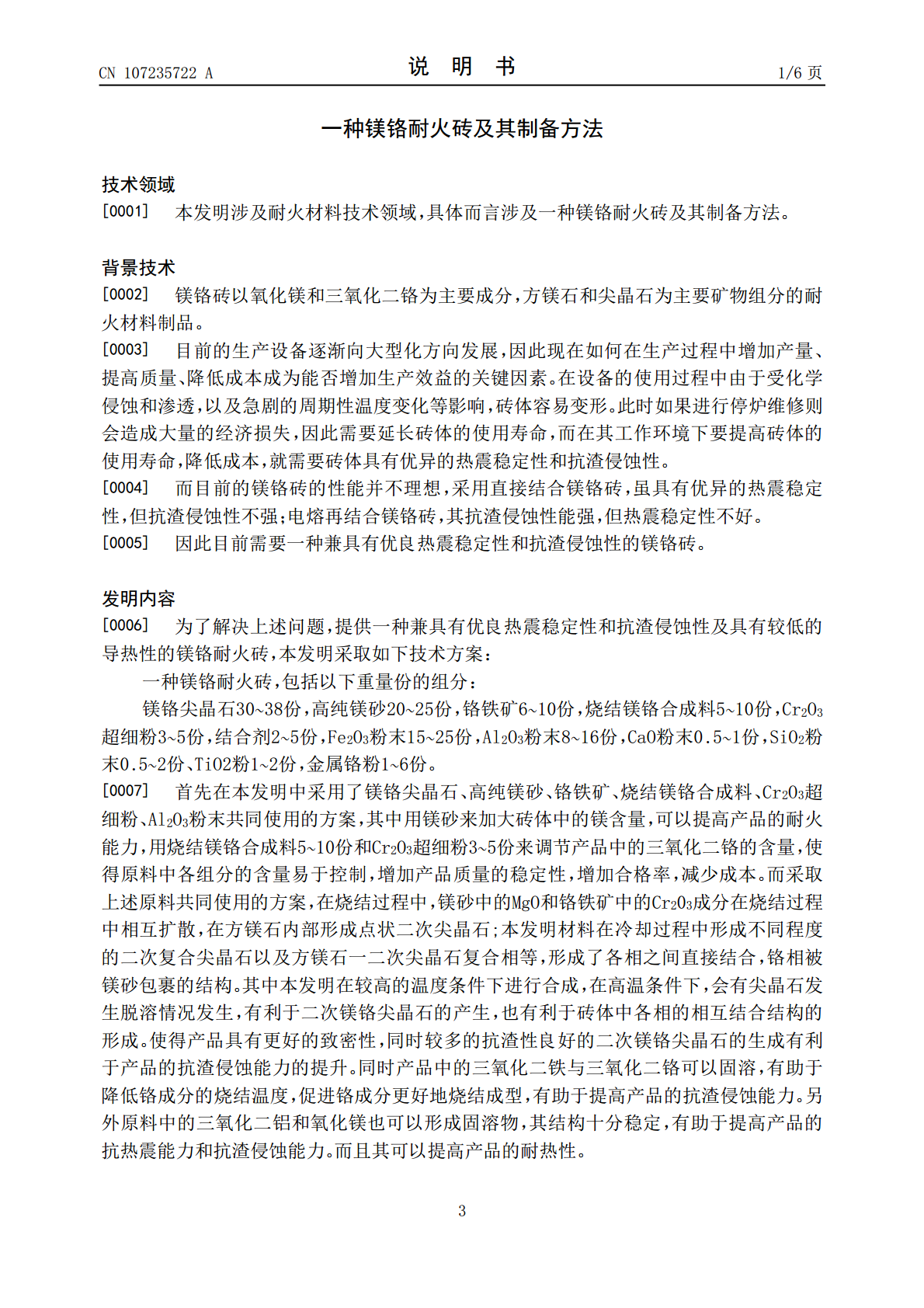

2/8
3/8
4/8
5/8
6/8

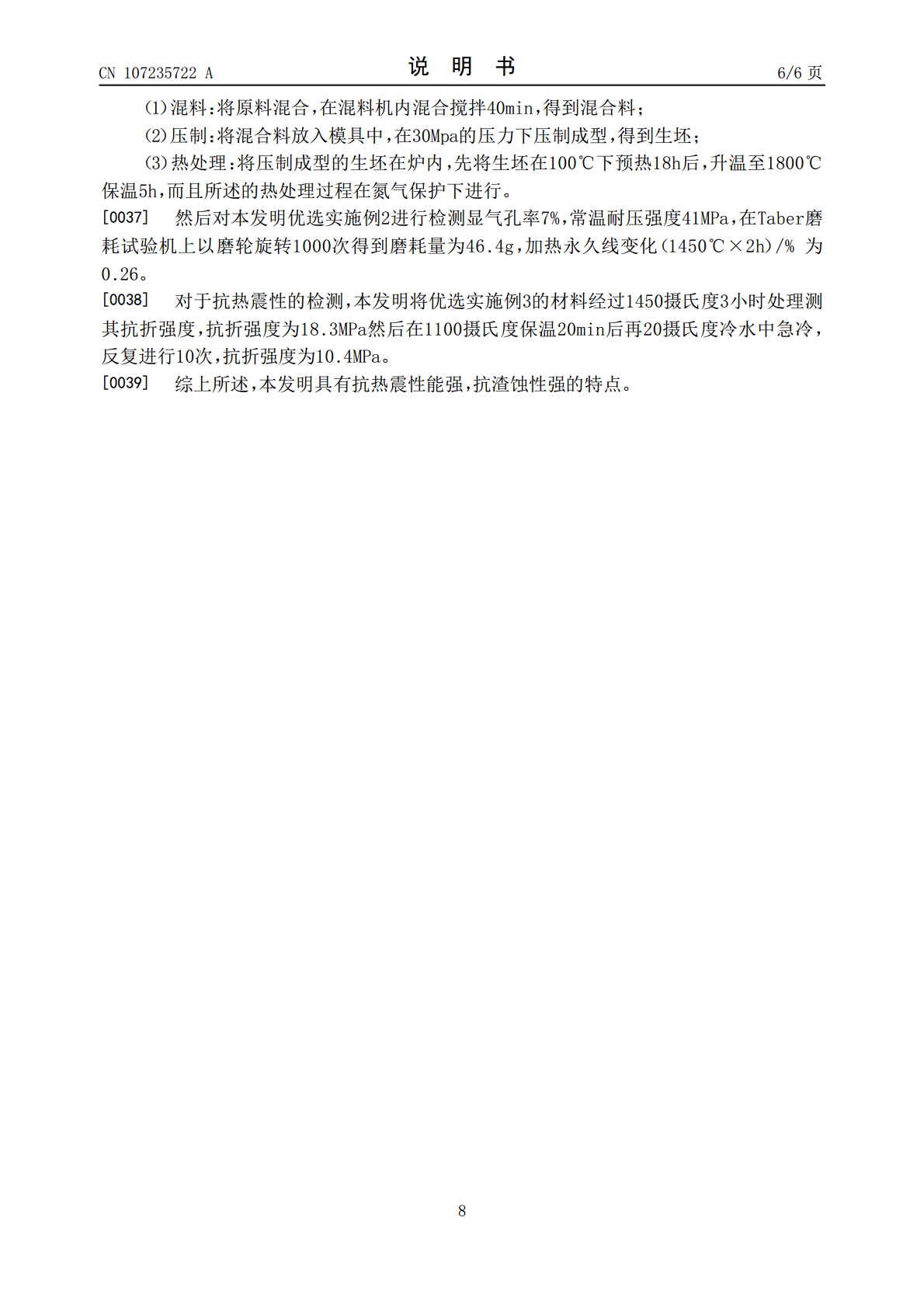

7/8
8/8
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种镁铬耐火砖及其制备方法.pdf
本发明涉及耐火材料技术领域。一种镁铬耐火砖，包括以下重量份的组分：镁铬尖晶石30~38份，高纯镁砂20~25份，铬铁矿6~10份，烧结镁铬合成料5~10份，Cr
2023-06-18
10
277KB
一种低气孔镁铬砖及其制备方法.pdf
本发明公开了一种低气孔镁铬砖及其制备方法。以质量百分含量表示，本发明低气孔镁铬砖主要由原料粒度0～5mm的电熔镁铬砂50～70%、粒度0～1mm的铬精矿10～25%，镁砂10～25%和添加剂1～5%组成；另外，加入占上述所有原料总质量3～5%的结合剂。本发明按照低气孔镁铬砖的配料比例经过混料、成型、烧成、纳米氧化物悬浮液浸渍、微波干燥制备成本发明产品。本发明制备的产品具有气孔率低、致密度高、气孔孔径小、抗渗透能力强和热震稳定性好等特点，用于炉外精炼领域，能够显著提高窑炉的使用寿命，减低使用成本，取得良好的
2023-06-18
10
342KB
一种镁铬空心球及其制备方法.pdf
一种镁铬空心球，镁铬空心球中含MgO和Cr2O3，其中MgO质量百分含量为70～99.9％，Cr2O3质量百分含量为0.1～30％。以各种含镁物质、含铬物质为主要原料，同时引入添加剂来调整熔体组份和粘度，在三相交流电弧矿热炉或直流电弧矿热炉中熔炼，倾倒熔体，用空气进行喷吹，然后经过筛分得到0.2～5mm的镁钙空心球。本发明提供能够同时兼顾低成本、耐磨性和抗侵蚀能力以及抗热震性、具有良好适用性的镁铬空心球及其制备方法。
2023-06-20
10
313KB
一种窑车用镁铁铬砖及其制备方法.pdf
本发明属于耐火材料技术领域，具体涉及一种窑车用镁铁铬砖及其制备方法。窑车用镁铁铬砖，以重量百分比计，由如下原料制备而成：粒度≤4mm的高铁镁砂40～70%，粒度≤4mm的铁铝尖晶石10～45%，粒度≤4mm的高纯电熔镁砂5～30%，粒度≤1mm的铬精矿5～30%，外加占上述原料总重2～5wt%的结合剂。所述窑车用镁铁铬砖的制备方法，包括配料、混炼、困料后成型、干燥和烧成。本发明的窑车用镁铁铬砖使用寿命超过12个月，极大的节省了生产成本，同时由于其荷重软化温度较高，砖体不易变形，也保证了窑车上码放的砖垛的稳
2023-06-15
10
391KB
一种转炉用镁铬质喷补料及其制备方法.pdf
本发明涉及耐火材料技术领域，尤其涉及一种转炉用镁铬质喷补料及其制备方法。包括以下重量份的原料：Cr20砂10～35份；91重烧镁砂1～20份；结合剂0.5～5份；促凝剂0.5～5份；添加剂0.5～8份；所述的结合剂为六偏磷酸钠、三聚磷酸钠、泡花碱中的一种或几种，所述促凝剂为消石灰，所述添加剂为氧化铝微粉、硅微粉中的一种或几种。本发明采用Cr20砂及91镁砂为主要原料、采用氧化铝超细粉、硅微粉作为添加剂，固耐侵蚀与耐冲刷能力较强，增加了喷补料的使用寿命，提高了转炉的使用效率。
2023-06-17
10
366KB
