一种导热油锅炉的热回收装置.pdf

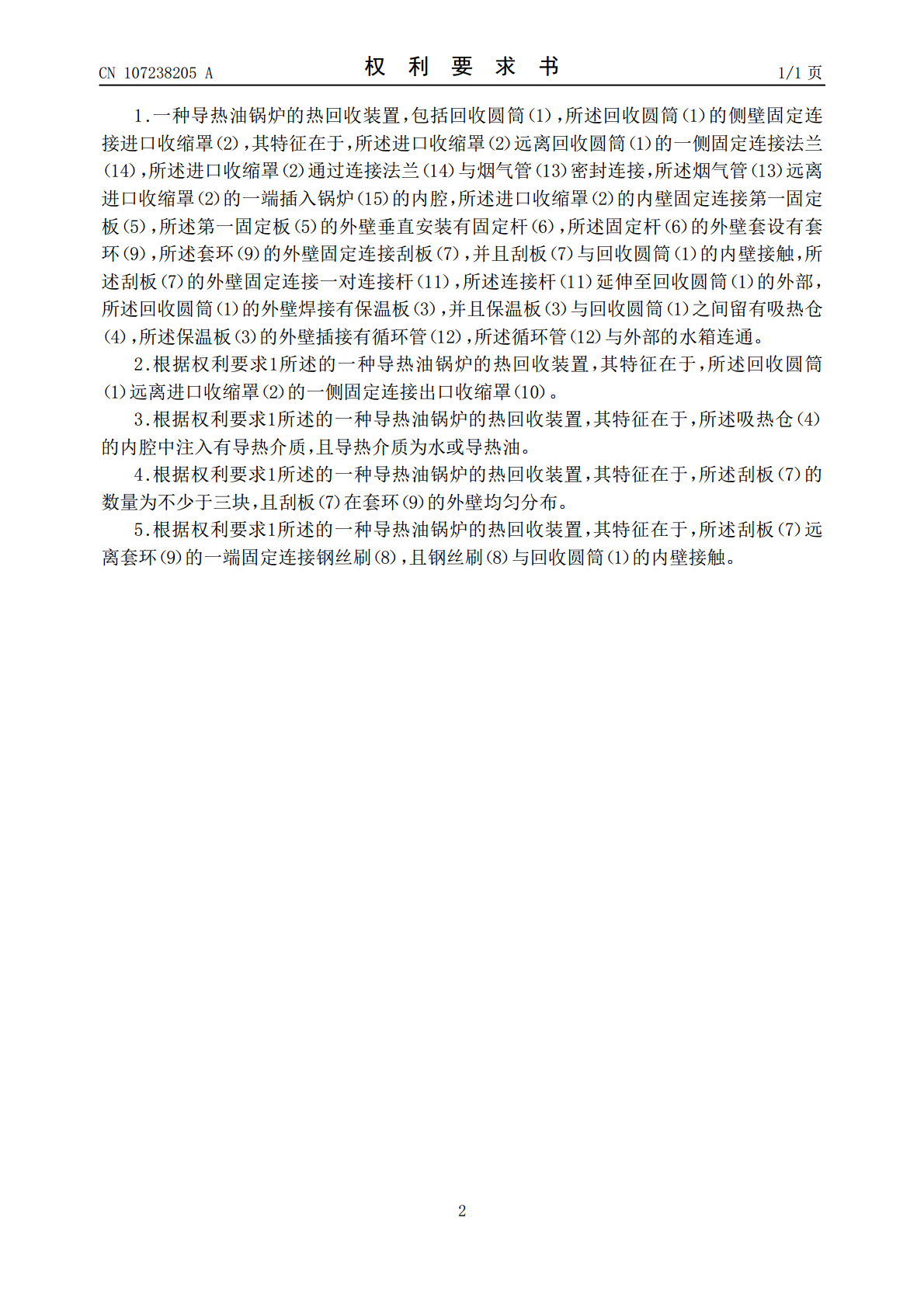

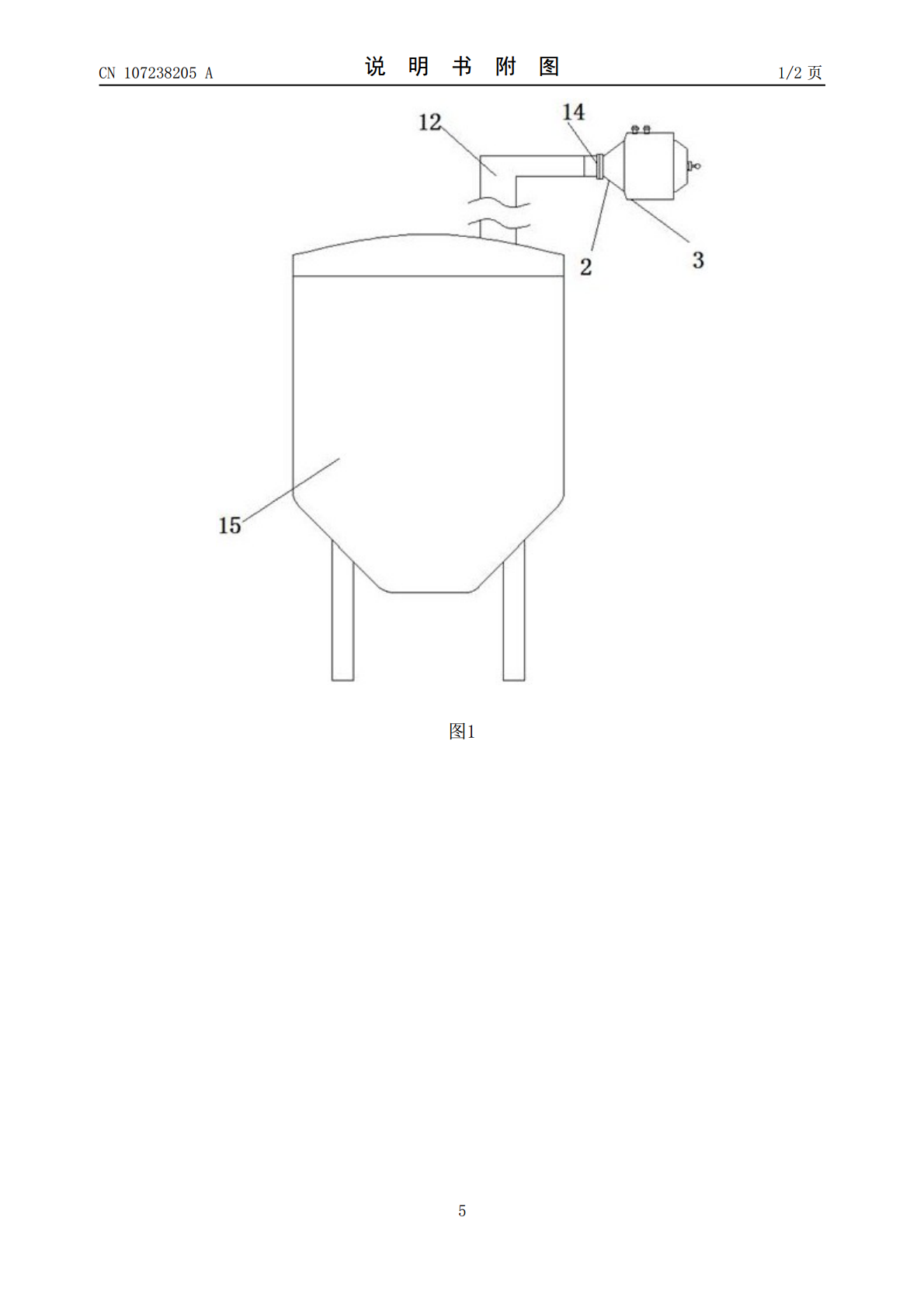

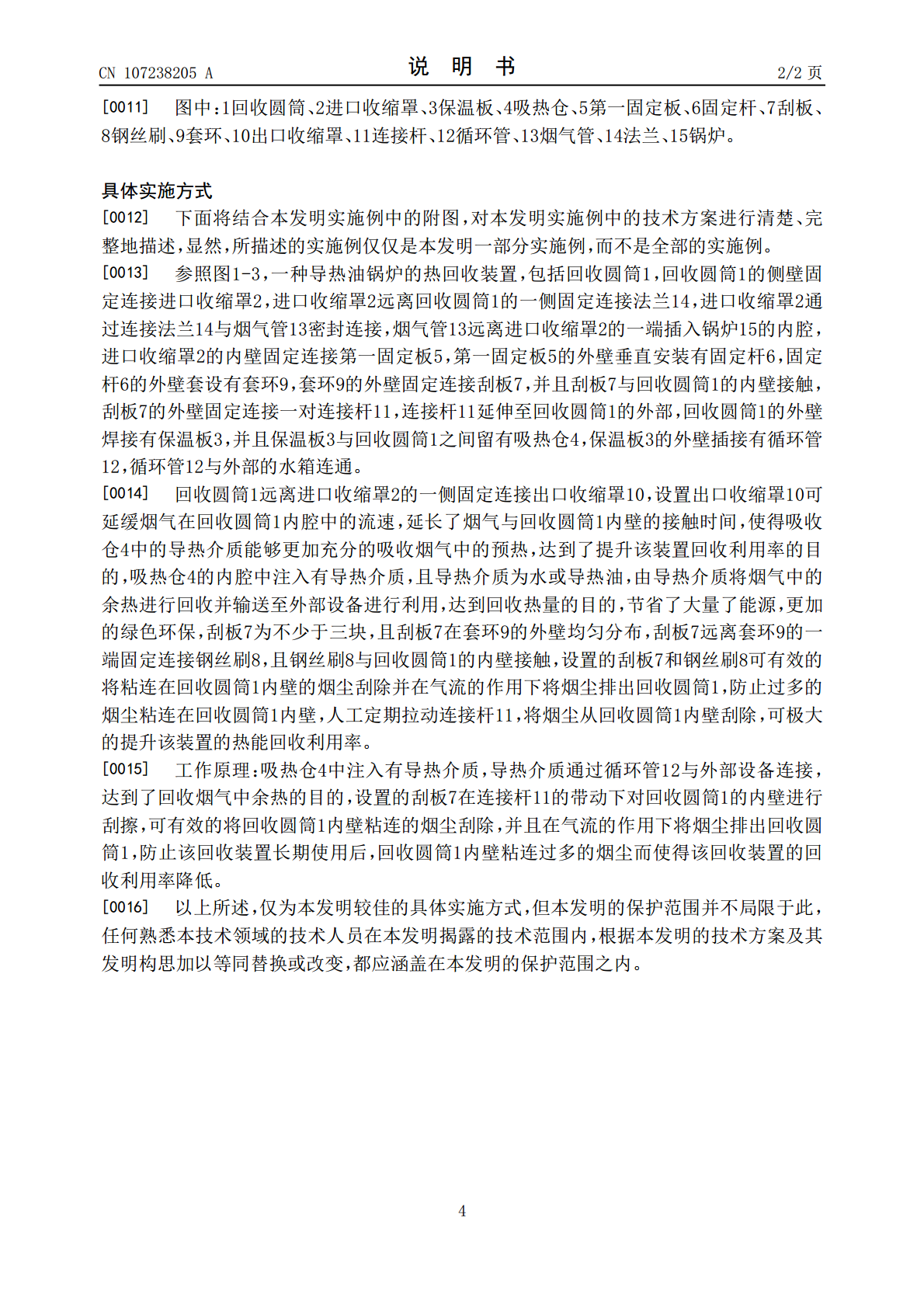

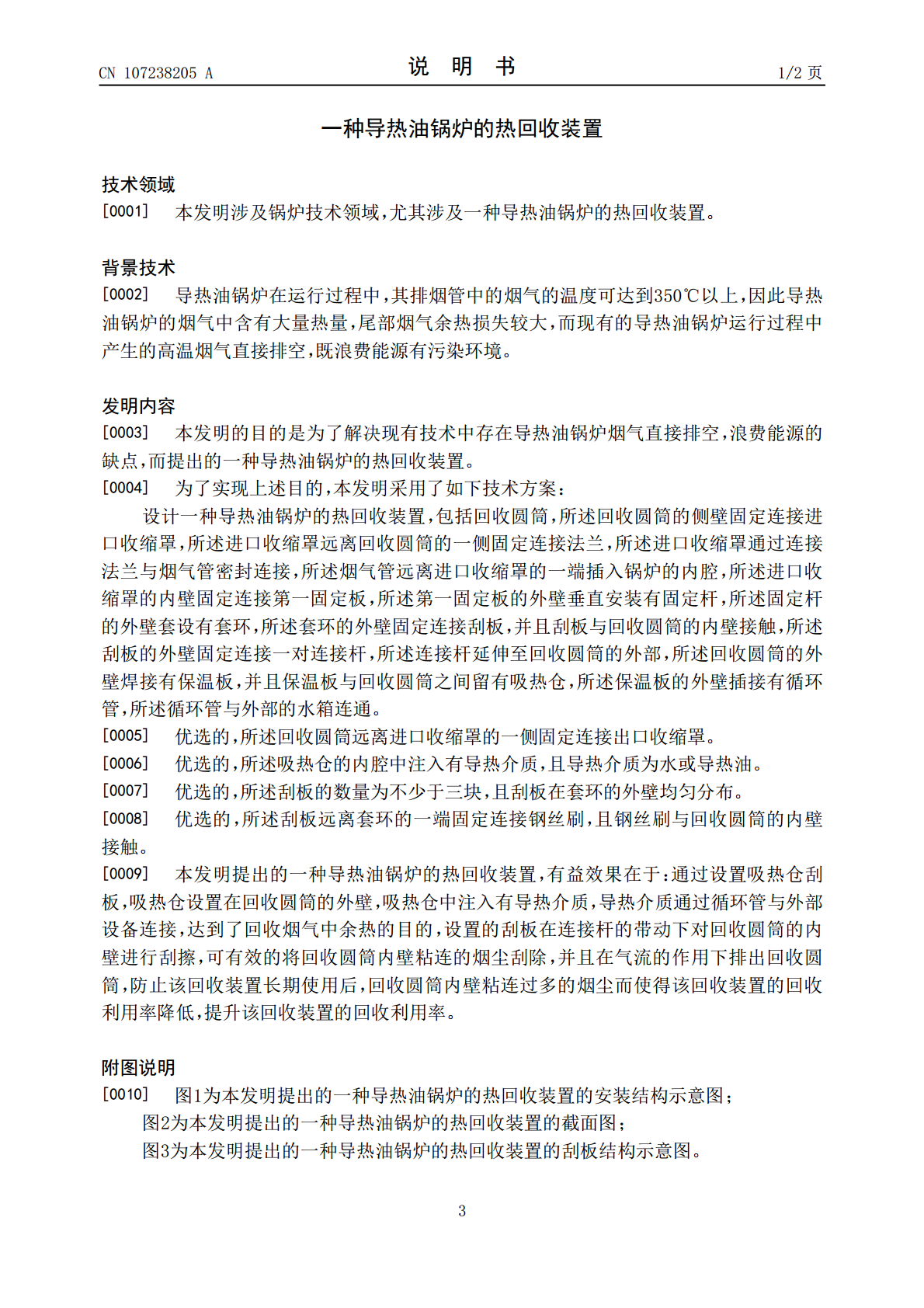

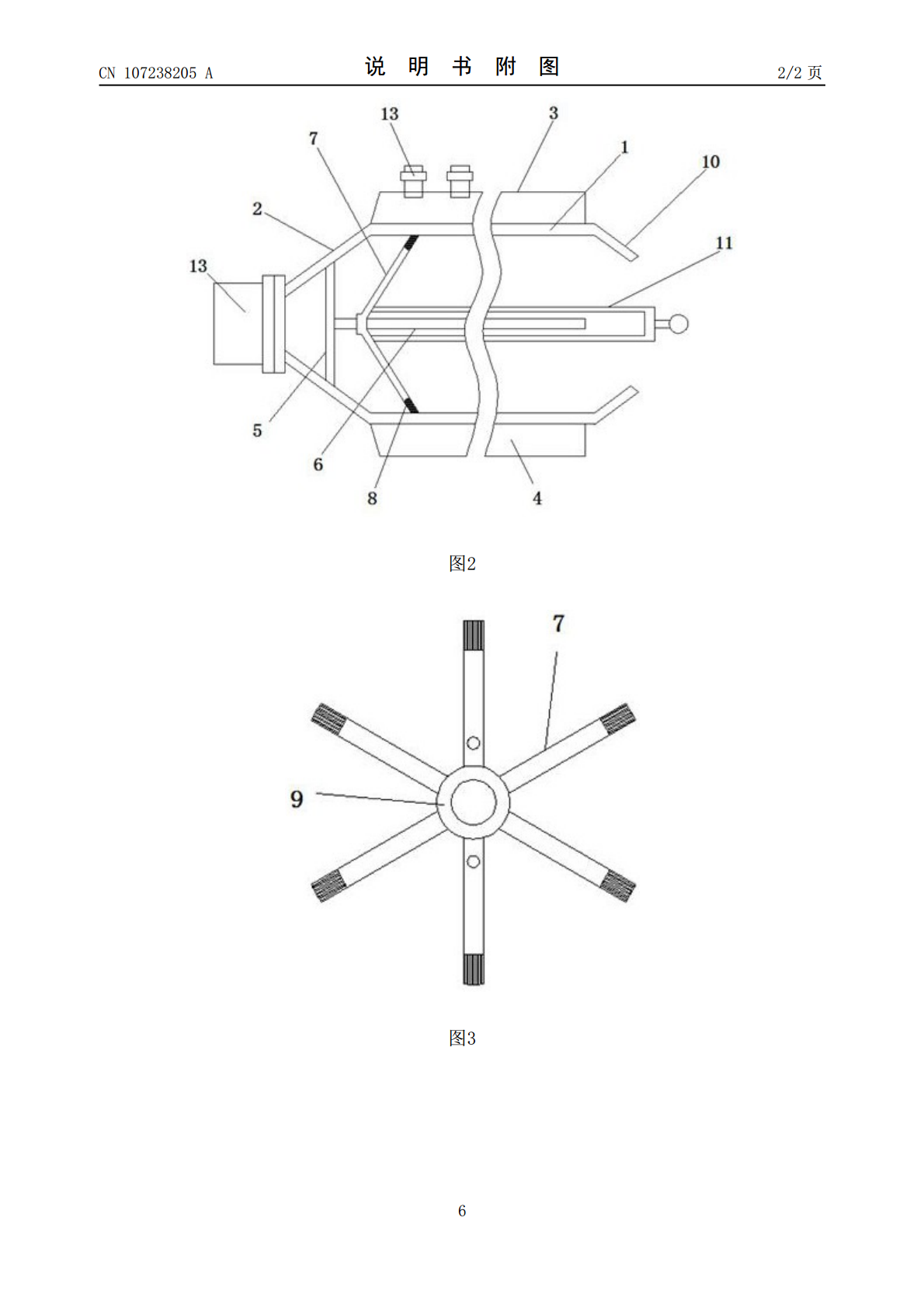

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107238205A(43)申请公布日2017.10.10(21)申请号201710623179.X(22)申请日2017.07.27(71)申请人江苏丰鑫源环保集团有限公司地址224400江苏省盐城市阜宁县滤料产业园10号(72)发明人蔡环(74)专利代理机构北京科家知识产权代理事务所(普通合伙)11427代理人陈娟(51)Int.Cl.F24H9/00(2006.01)F23J3/02(2006.01)F23J15/06(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种导热油锅炉的热回收装置(57)摘要本发明涉及锅炉技术领域，尤其是一种导热油锅炉的热回收装置，包括回收圆筒，回收圆筒的侧壁固定连接进口收缩罩，进口收缩罩远离回收圆筒的一侧固定连接法兰，进口收缩罩通过连接法兰与烟气管密封连接，烟气管远离进口收缩罩的一端插入锅炉的内腔，进口收缩罩的内壁固定连接第一固定板，第一固定板的外壁垂直安装有固定杆，固定杆的外壁套设有套环，套环的外壁固定连接刮板，并且刮板与回收圆筒的内壁接触，该导热油锅炉的热回收装置能够有效的吸收和回收锅炉烟气中的预热，并且能够防止该回收装置长期使用后，回收圆筒内壁粘连过多的烟尘而使得该回收装置的回收利用率降低，具有较高的热回收利用率。CN107238205ACN107238205A权利要求书1/1页1.一种导热油锅炉的热回收装置，包括回收圆筒（1），所述回收圆筒（1）的侧壁固定连接进口收缩罩（2），其特征在于，所述进口收缩罩（2）远离回收圆筒（1）的一侧固定连接法兰（14），所述进口收缩罩（2）通过连接法兰（14）与烟气管（13）密封连接，所述烟气管（13）远离进口收缩罩（2）的一端插入锅炉（15）的内腔，所述进口收缩罩（2）的内壁固定连接第一固定板（5），所述第一固定板（5）的外壁垂直安装有固定杆（6），所述固定杆（6）的外壁套设有套环（9），所述套环（9）的外壁固定连接刮板（7），并且刮板（7）与回收圆筒（1）的内壁接触，所述刮板（7）的外壁固定连接一对连接杆（11），所述连接杆（11）延伸至回收圆筒（1）的外部，所述回收圆筒（1）的外壁焊接有保温板（3），并且保温板（3）与回收圆筒（1）之间留有吸热仓（4），所述保温板（3）的外壁插接有循环管（12），所述循环管（12）与外部的水箱连通。2.根据权利要求1所述的一种导热油锅炉的热回收装置，其特征在于，所述回收圆筒（1）远离进口收缩罩（2）的一侧固定连接出口收缩罩（10）。3.根据权利要求1所述的一种导热油锅炉的热回收装置，其特征在于，所述吸热仓（4）的内腔中注入有导热介质，且导热介质为水或导热油。4.根据权利要求1所述的一种导热油锅炉的热回收装置，其特征在于，所述刮板（7）的数量为不少于三块，且刮板（7）在套环（9）的外壁均匀分布。5.根据权利要求1所述的一种导热油锅炉的热回收装置，其特征在于，所述刮板（7）远离套环（9）的一端固定连接钢丝刷（8），且钢丝刷（8）与回收圆筒（1）的内壁接触。2CN107238205A说明书1/2页一种导热油锅炉的热回收装置技术领域[0001]本发明涉及锅炉技术领域，尤其涉及一种导热油锅炉的热回收装置。背景技术[0002]导热油锅炉在运行过程中，其排烟管中的烟气的温度可达到350℃以上，因此导热油锅炉的烟气中含有大量热量，尾部烟气余热损失较大，而现有的导热油锅炉运行过程中产生的高温烟气直接排空，既浪费能源有污染环境。发明内容[0003]本发明的目的是为了解决现有技术中存在导热油锅炉烟气直接排空，浪费能源的缺点，而提出的一种导热油锅炉的热回收装置。[0004]为了实现上述目的，本发明采用了如下技术方案：设计一种导热油锅炉的热回收装置，包括回收圆筒，所述回收圆筒的侧壁固定连接进口收缩罩，所述进口收缩罩远离回收圆筒的一侧固定连接法兰，所述进口收缩罩通过连接法兰与烟气管密封连接，所述烟气管远离进口收缩罩的一端插入锅炉的内腔，所述进口收缩罩的内壁固定连接第一固定板，所述第一固定板的外壁垂直安装有固定杆，所述固定杆的外壁套设有套环，所述套环的外壁固定连接刮板，并且刮板与回收圆筒的内壁接触，所述刮板的外壁固定连接一对连接杆，所述连接杆延伸至回收圆筒的外部，所述回收圆筒的外壁焊接有保温板，并且保温板与回收圆筒之间留有吸热仓，所述保温板的外壁插接有循环管，所述循环管与外部的水箱连通。[0005]优选的，所述回收圆筒远离进口收缩罩的一侧固定连接出口收缩罩。[0006]优选的，所述吸热仓的内腔中注入有导热介质，且导热介质为水或导热油。[0007]优选的，所述刮板的数量为不少于三块，且刮板在套环的外壁均匀分布。[0008]优选的，所述刮板远离套环的
