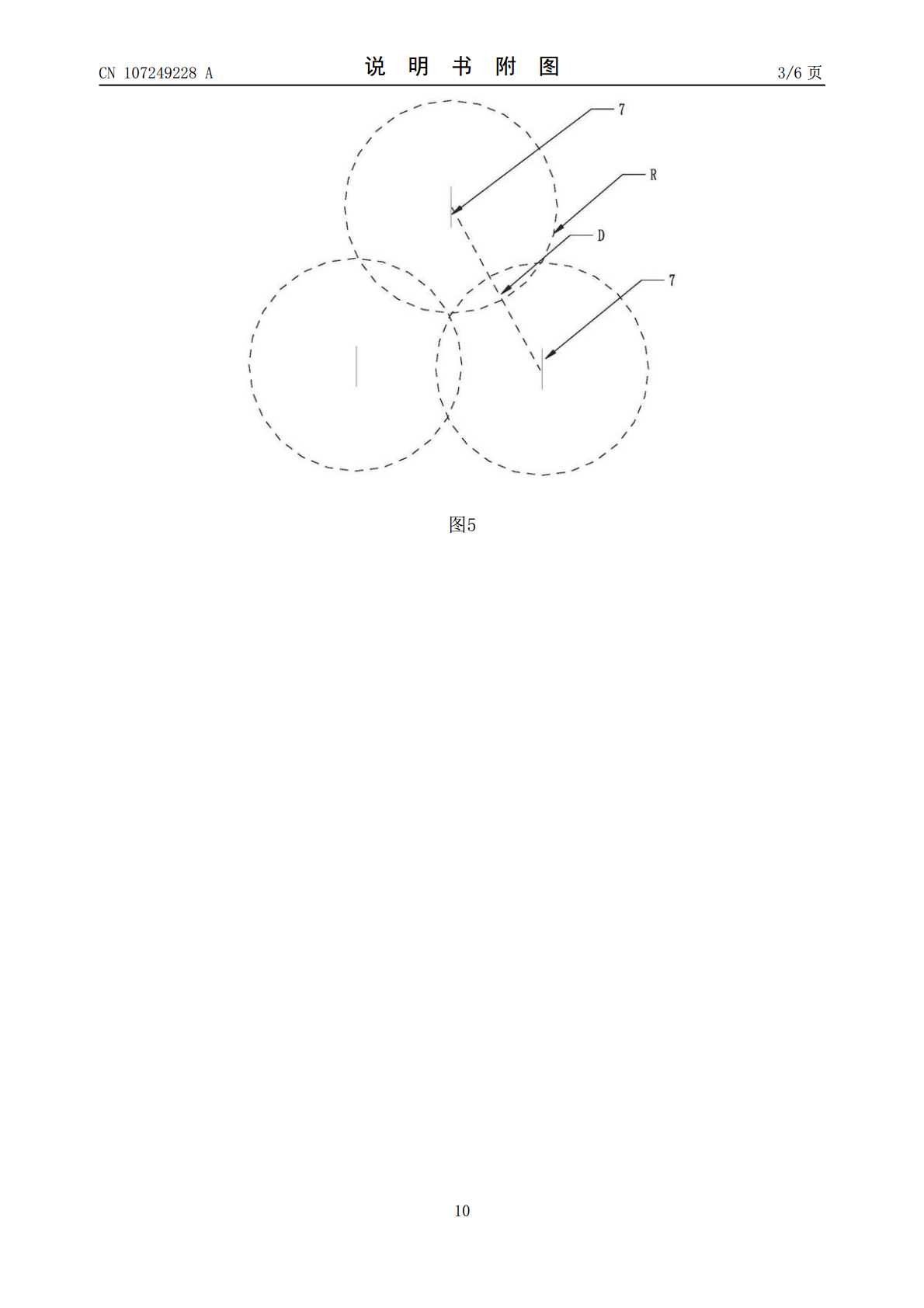

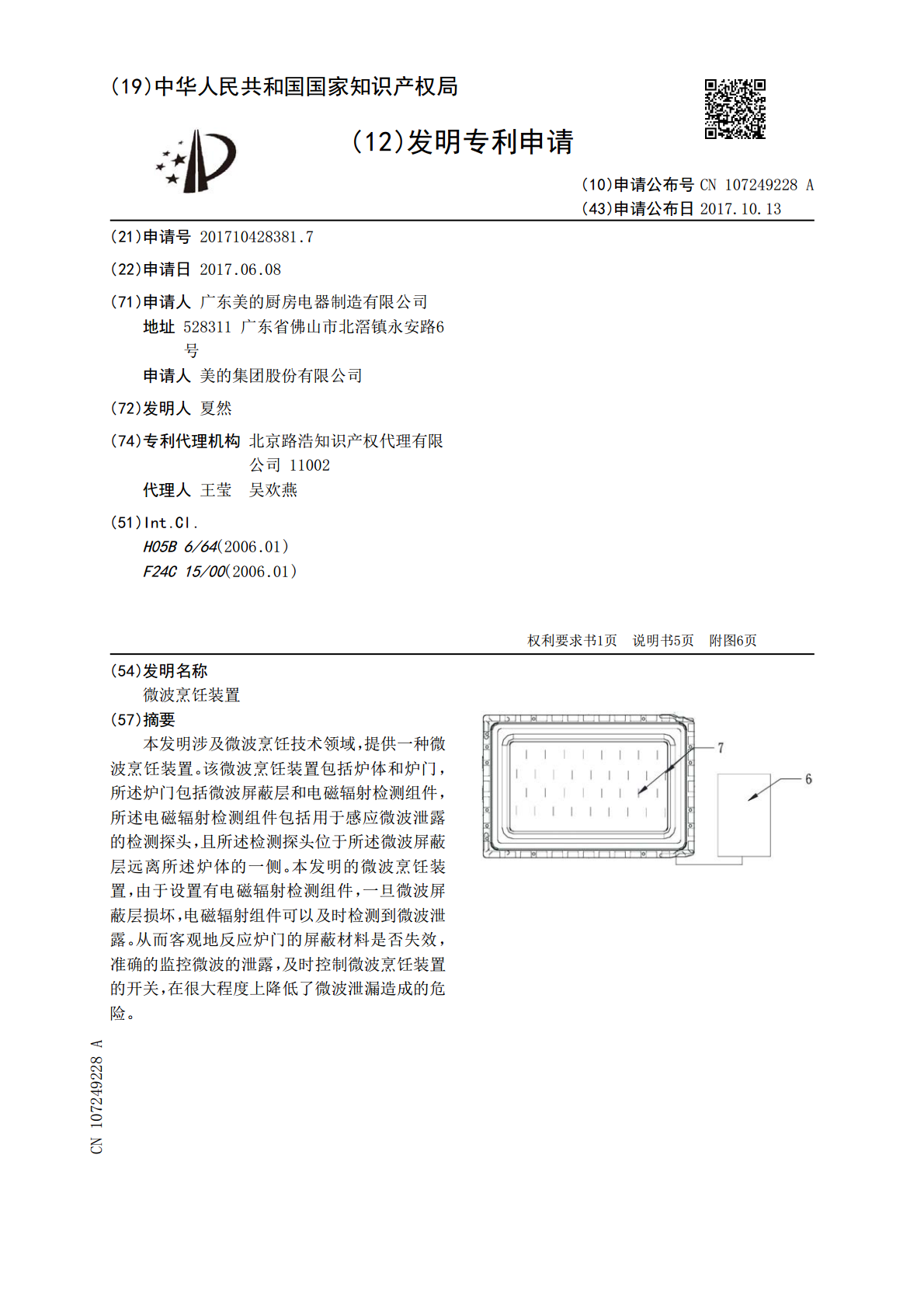

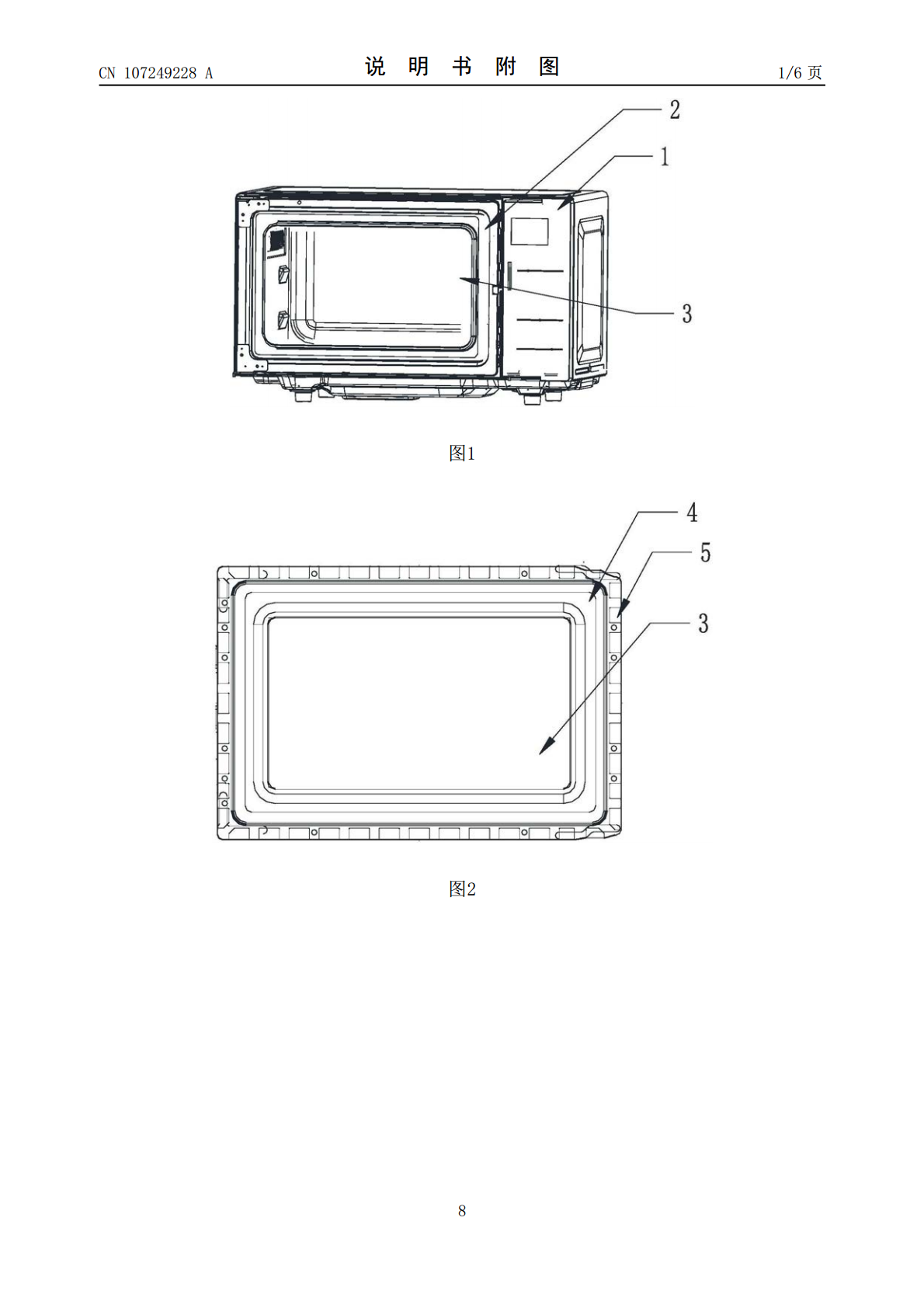

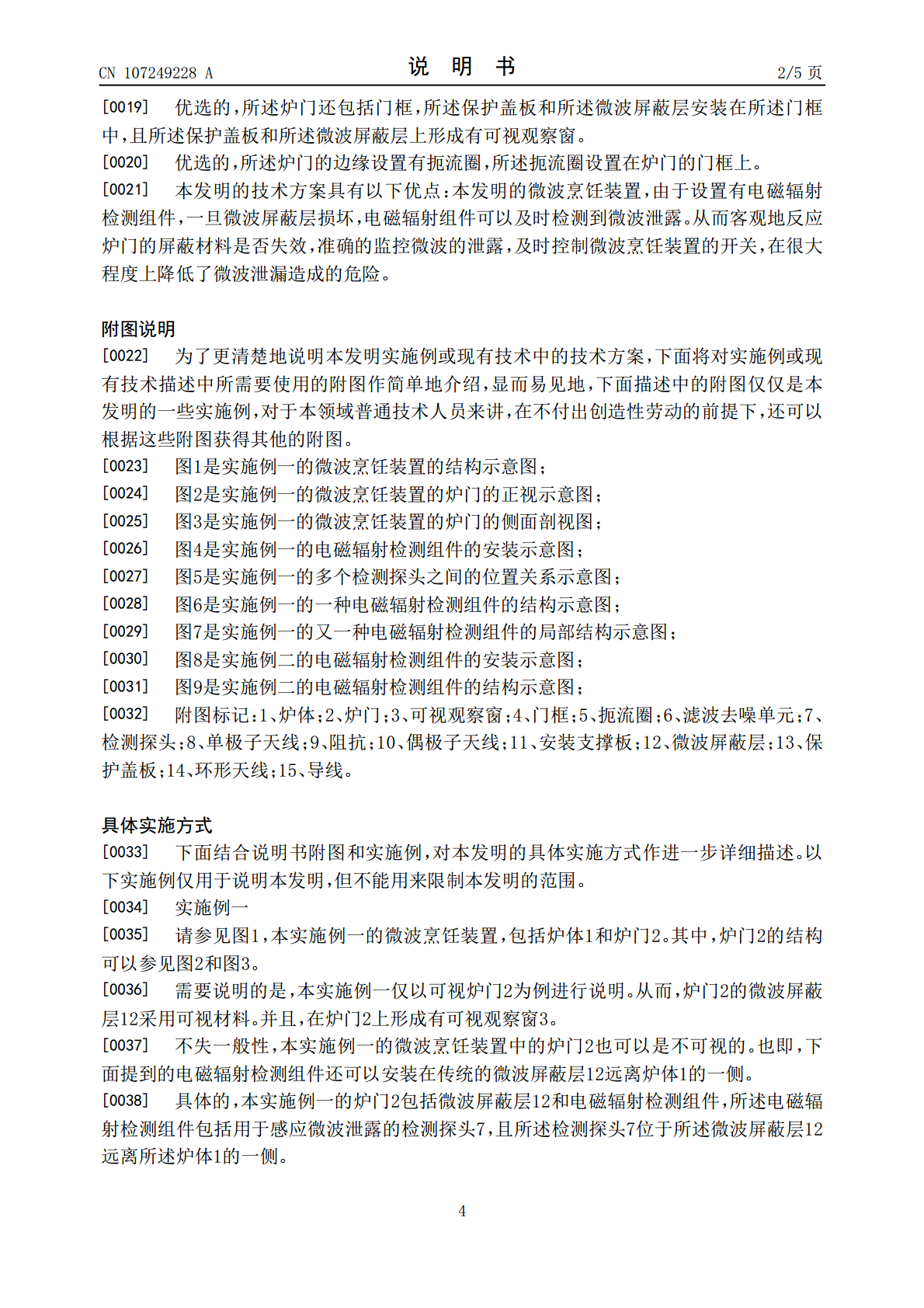

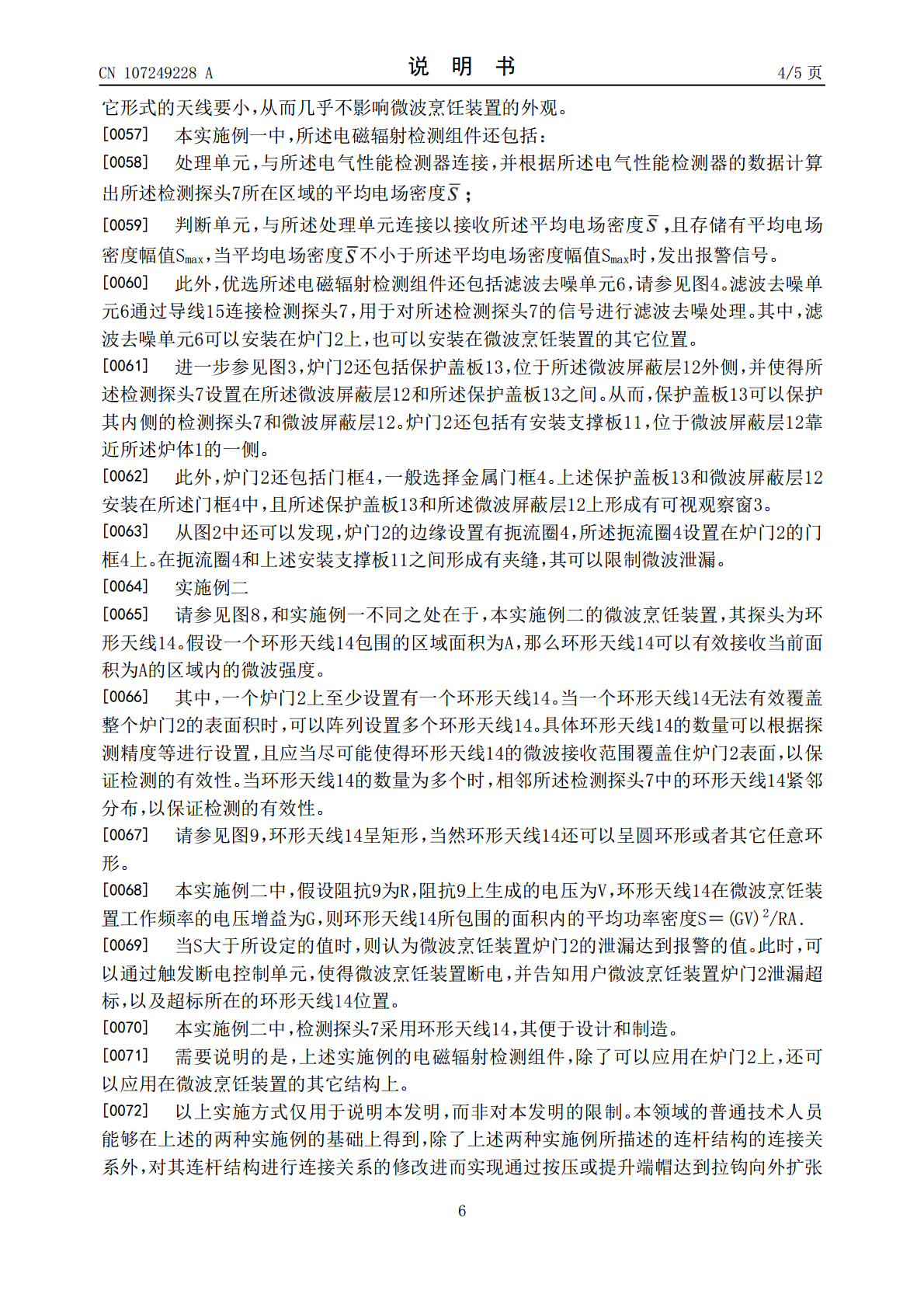

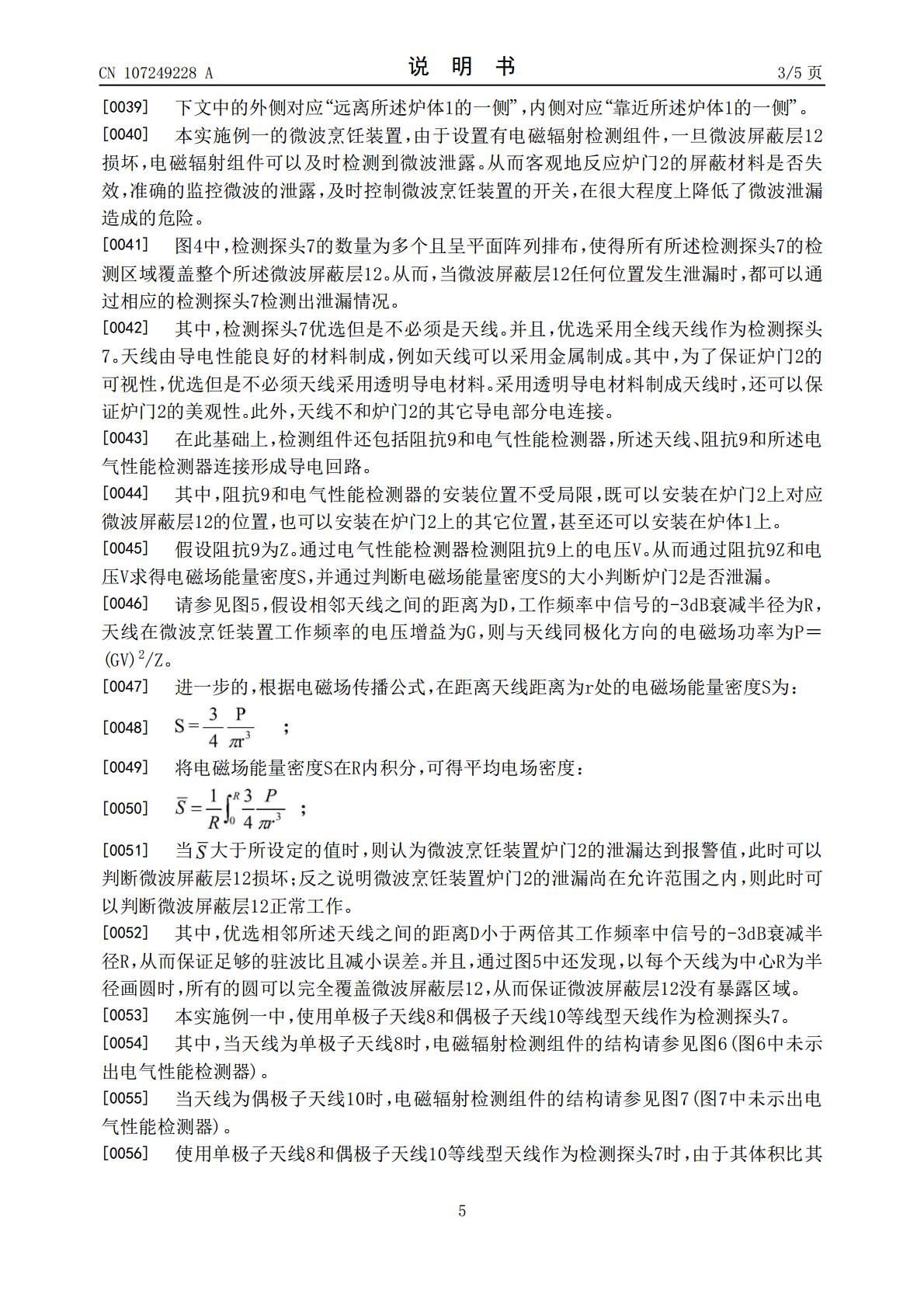

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107249228A(43)申请公布日2017.10.13(21)申请号201710428381.7(22)申请日2017.06.08(71)申请人广东美的厨房电器制造有限公司地址528311广东省佛山市北滘镇永安路6号申请人美的集团股份有限公司(72)发明人夏然(74)专利代理机构北京路浩知识产权代理有限公司11002代理人王莹吴欢燕(51)Int.Cl.H05B6/64(2006.01)F24C15/00(2006.01)权利要求书1页说明书5页附图6页(54)发明名称微波烹饪装置(57)摘要本发明涉及微波烹饪技术领域，提供一种微波烹饪装置。该微波烹饪装置包括炉体和炉门，所述炉门包括微波屏蔽层和电磁辐射检测组件，所述电磁辐射检测组件包括用于感应微波泄露的检测探头，且所述检测探头位于所述微波屏蔽层远离所述炉体的一侧。本发明的微波烹饪装置，由于设置有电磁辐射检测组件，一旦微波屏蔽层损坏，电磁辐射组件可以及时检测到微波泄露。从而客观地反应炉门的屏蔽材料是否失效，准确的监控微波的泄露，及时控制微波烹饪装置的开关，在很大程度上降低了微波泄漏造成的危险。CN107249228ACN107249228A权利要求书1/1页1.一种微波烹饪装置，包括炉体和炉门，其特征在于，所述炉门包括微波屏蔽层和电磁辐射检测组件，所述电磁辐射检测组件包括用于感应微波泄露的检测探头，且所述检测探头位于所述微波屏蔽层远离所述炉体的一侧。2.根据权利要求1所述的微波烹饪装置，其特征在于，所述检测探头的数量为多个且呈平面阵列排布，使得所有所述检测探头的检测区域覆盖整个所述微波屏蔽层。3.根据权利要求2所述的微波烹饪装置，其特征在于，各个所述检测探头为天线，所述检测组件还包括阻抗和电气性能检测器，所述天线、阻抗和所述电气性能检测器连接形成导电回路。4.根据权利要求3所述的微波烹饪装置，其特征在于，所述天线为单极子天线和/或偶极子天线。5.根据权利要求4所述的微波烹饪装置，其特征在于，相邻所述单极子天线和/或偶极子天线之间的距离D小于两倍其工作频率中信号的-3dB衰减半径R。6.根据权利要求3所述的微波烹饪装置，其特征在于，所述天线为环形天线。7.根据权利要求6所述的微波烹饪装置，其特征在于，相邻所述检测探头中的环形天线紧邻分布。8.根据权利要求3至7中任意一项所述的微波烹饪装置，其特征在于，所述电磁辐射检测组件还包括：处理单元，与所述电气性能检测器连接，并根据所述电气性能检测器的数据计算出所述检测探头所在区域的平均电场密度判断单元，与所述处理单元连接以接收所述平均电场密度且存储有平均电场密度幅值Smax，当平均电场密度不小于所述平均电场密度幅值Smax时，发出报警信号。9.根据权利要求3至7中任意一项所述的微波烹饪装置，其特征在于，其特征在于，所述电磁辐射检测组件还包括滤波去噪单元，其连接所述检测探头，用于对所述检测探头的信号进行滤波去噪处理。10.根据权利要求1所述的微波烹饪装置，其特征在于，所述微波屏蔽层和/或所述检测探头采用可视材料。11.根据权利要求1所述的微波烹饪装置，其特征在于，所述炉门还包括保护盖板，位于所述微波屏蔽层远离所述炉体的一侧，且所述检测探头设置在所述微波屏蔽层和所述保护盖板之间。12.根据权利要求11所述的微波烹饪装置，其特征在于，所述炉门还包括门框，所述保护盖板和所述微波屏蔽层安装在所述门框中，且所述保护盖板和所述微波屏蔽层上形成有可视观察窗。13.根据权利要求1所述的微波烹饪装置，其特征在于，所述炉门的边缘设置有扼流圈，所述扼流圈设置在炉门的门框上。2CN107249228A说明书1/5页微波烹饪装置技术领域[0001]本发明属于微波烹饪技术领域，尤其涉及一种微波烹饪装置。背景技术[0002]以微波炉为例，传统微波炉门中使用金属网进行微波屏蔽，金属网作为微波屏蔽层时，微波屏蔽层的损坏比较直观。而随着可视化微波炉门的应用，逐渐出现了满足可视化要求的微波屏蔽层，而这些可视的微波屏蔽层一旦损坏肉眼不容易观察到，由此导致微波屏蔽层损坏后微波烹饪装置发生微波泄露。发明内容[0003](一)技术方案[0004]本发明旨在至少解决现有技术或相关技术中存在的技术问题之一。[0005]本发明的其中一个目的是：提供一种微波烹饪装置，解决现有技术中存在的无法发现微波屏蔽层损坏导致微波烹饪装置微波泄露的问题。[0006]为了实现该目的，本发明提供了一种微波烹饪装置，包括炉体和炉门，所述炉门包括微波屏蔽层和电磁辐射检测组件，所述电磁辐射检测组件包括用于感应微波泄露的检测探头，且所述检测探头位于所述微波屏蔽层远离所述炉体的一侧。[0007]优选的，所述检测探头的数量为多个且呈平面阵列排布
