一种镁合金熔炼炉.pdf

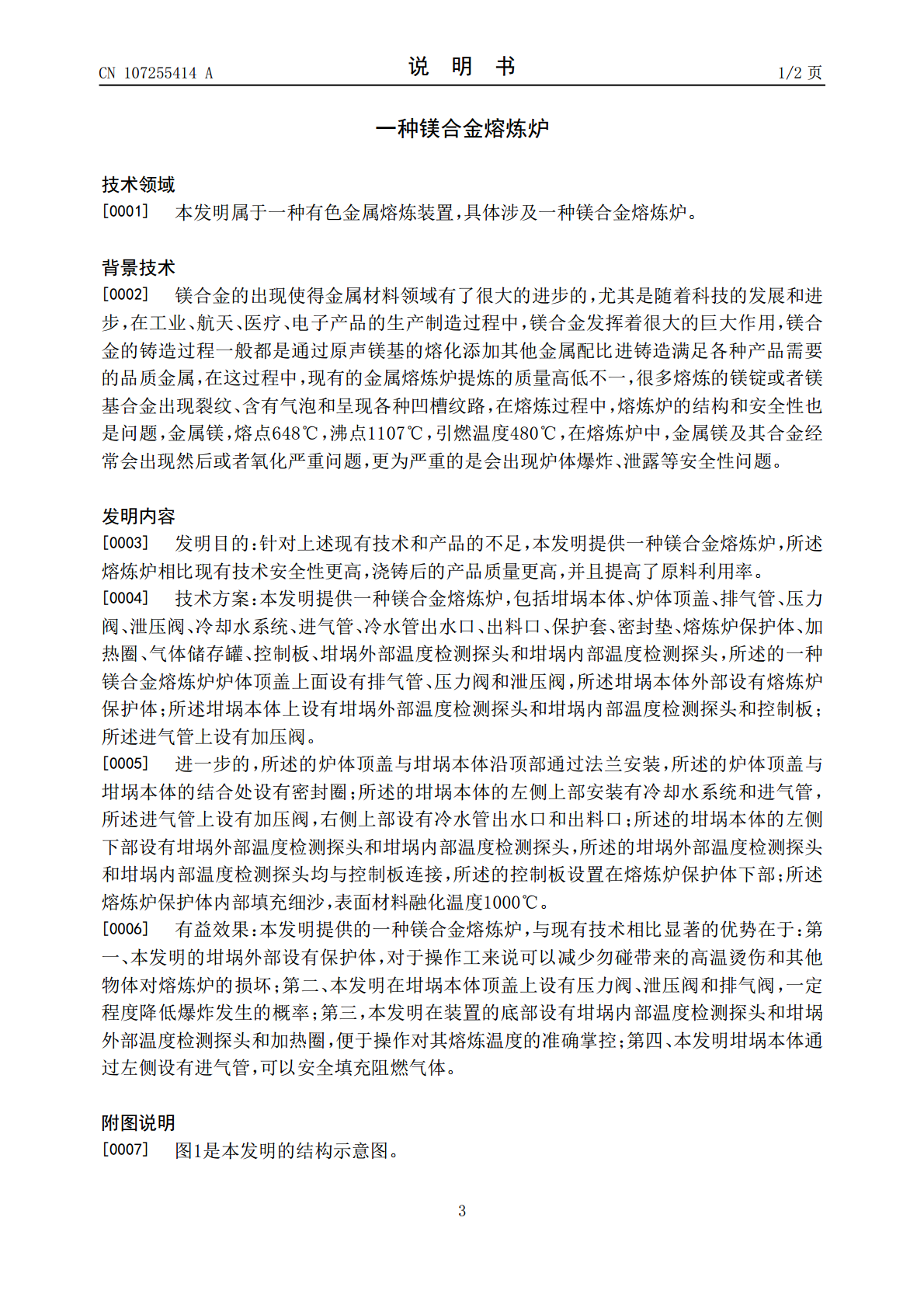

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107255414A(43)申请公布日2017.10.17(21)申请号201710441041.8(22)申请日2017.06.13(71)申请人南京明轮有色金属有限公司地址211224江苏省南京市溧水区晶桥镇观山工业集中区(72)发明人王文杰(74)专利代理机构南京苏高专利商标事务所(普通合伙)32204代理人柏尚春(51)Int.Cl.F27B14/00(2006.01)F27B14/10(2006.01)F27B14/20(2006.01)C22C1/02(2006.01)C22C23/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种镁合金熔炼炉(57)摘要本发明公开了一种镁合金熔炼炉，包括坩埚本体、炉体顶盖、排气管、压力阀、泄压阀、冷却水系统、进气管压力阀门、冷水管出水口、出料口、保护套、密封垫、熔炼炉保护体、加热圈、气体储存罐、控制板、坩埚外部温度检测探头和坩埚内部温度检测探头。本发明主要解决镁合金在制造熔化铸造过程中的熔炼带来的危险性问题，本发明提供的一种镁合金熔炼炉具有安全，原料利用率高和质量高等特点。CN107255414ACN107255414A权利要求书1/1页1.一种镁合金熔炼炉，包括坩埚本体(1)、炉体顶盖(2)、排气管(3)、压力阀(4)、泄压阀(5)、冷却水系统(6)、进气管(7)、冷水管出水口(8)、出料口(9)、保护套(10)、密封垫(11)、熔炼炉保护体(12)、加热圈(13)、气体储存罐(14)、控制板(15)、坩埚外部温度检测探头(16)和坩埚内部温度检测探头(17)，其特征在于：所述一种镁合金熔炼炉炉体顶盖(2)上面设有排气管(3)、压力阀(4)、泄压阀(5)；所述的坩埚外部设有熔炼炉保护体(12)；所述坩埚本体上设有坩埚外部温度检测探头(16)和坩埚内部温度检测探头(17)和控制板(15)；所述进气管(7)上设有加压阀。2.根据权利要求1所述的一种镁合金熔炼炉，其特征在于：所述的炉体顶盖(2)与坩埚本体(1)沿顶部通过法兰安装，所述的炉体顶盖(2)与坩埚本体(1)的结合处设有密封圈。3.根据权利要求1所述的一种镁合金熔炼炉，其特征在于：所述的坩埚本体(1)的左侧上部安装有冷却水系统(6)和进气管(7)，右侧上部设有冷水管出水口(8)和出料口(9)。4.根据权利要求1所述的一种镁合金熔炼炉，其特征在于：所述的坩埚本体(1)的左侧下部设有坩埚外部温度检测探头(16)和坩埚内部温度检测探头(17)，所述的坩埚外部温度检测探头(16)和坩埚内部温度检测探头(17)均与控制板(15)连接，所述的控制板(15)设置在熔炼炉保护体(12)下部。5.根据权利要求1所述的一种镁合金熔炼炉，其特征在于：所述熔炼炉保护体(12)内部填充细沙，表面材料融化温度1000℃。6.根据权利要求1所述的一种镁合金熔炼炉，其特征在于：所述进气管(7)上面设有加压阀。2CN107255414A说明书1/2页一种镁合金熔炼炉技术领域[0001]本发明属于一种有色金属熔炼装置，具体涉及一种镁合金熔炼炉。背景技术[0002]镁合金的出现使得金属材料领域有了很大的进步的，尤其是随着科技的发展和进步，在工业、航天、医疗、电子产品的生产制造过程中，镁合金发挥着很大的巨大作用，镁合金的铸造过程一般都是通过原声镁基的熔化添加其他金属配比进铸造满足各种产品需要的品质金属，在这过程中，现有的金属熔炼炉提炼的质量高低不一，很多熔炼的镁锭或者镁基合金出现裂纹、含有气泡和呈现各种凹槽纹路，在熔炼过程中，熔炼炉的结构和安全性也是问题，金属镁，熔点648℃，沸点1107℃，引燃温度480℃，在熔炼炉中，金属镁及其合金经常会出现然后或者氧化严重问题，更为严重的是会出现炉体爆炸、泄露等安全性问题。发明内容[0003]发明目的：针对上述现有技术和产品的不足，本发明提供一种镁合金熔炼炉，所述熔炼炉相比现有技术安全性更高，浇铸后的产品质量更高，并且提高了原料利用率。[0004]技术方案：本发明提供一种镁合金熔炼炉，包括坩埚本体、炉体顶盖、排气管、压力阀、泄压阀、冷却水系统、进气管、冷水管出水口、出料口、保护套、密封垫、熔炼炉保护体、加热圈、气体储存罐、控制板、坩埚外部温度检测探头和坩埚内部温度检测探头，所述的一种镁合金熔炼炉炉体顶盖上面设有排气管、压力阀和泄压阀，所述坩埚本体外部设有熔炼炉保护体；所述坩埚本体上设有坩埚外部温度检测探头和坩埚内部温度检测探头和控制板；所述进气管上设有加压阀。[0005]进一步的，所述的炉体顶盖与坩埚本体沿顶部通过法兰安装，所述的炉体顶盖与坩埚本体的结合处设有密封圈；所述的坩埚本体的左侧上部安装有冷却水系统和进气管，所述进气管
