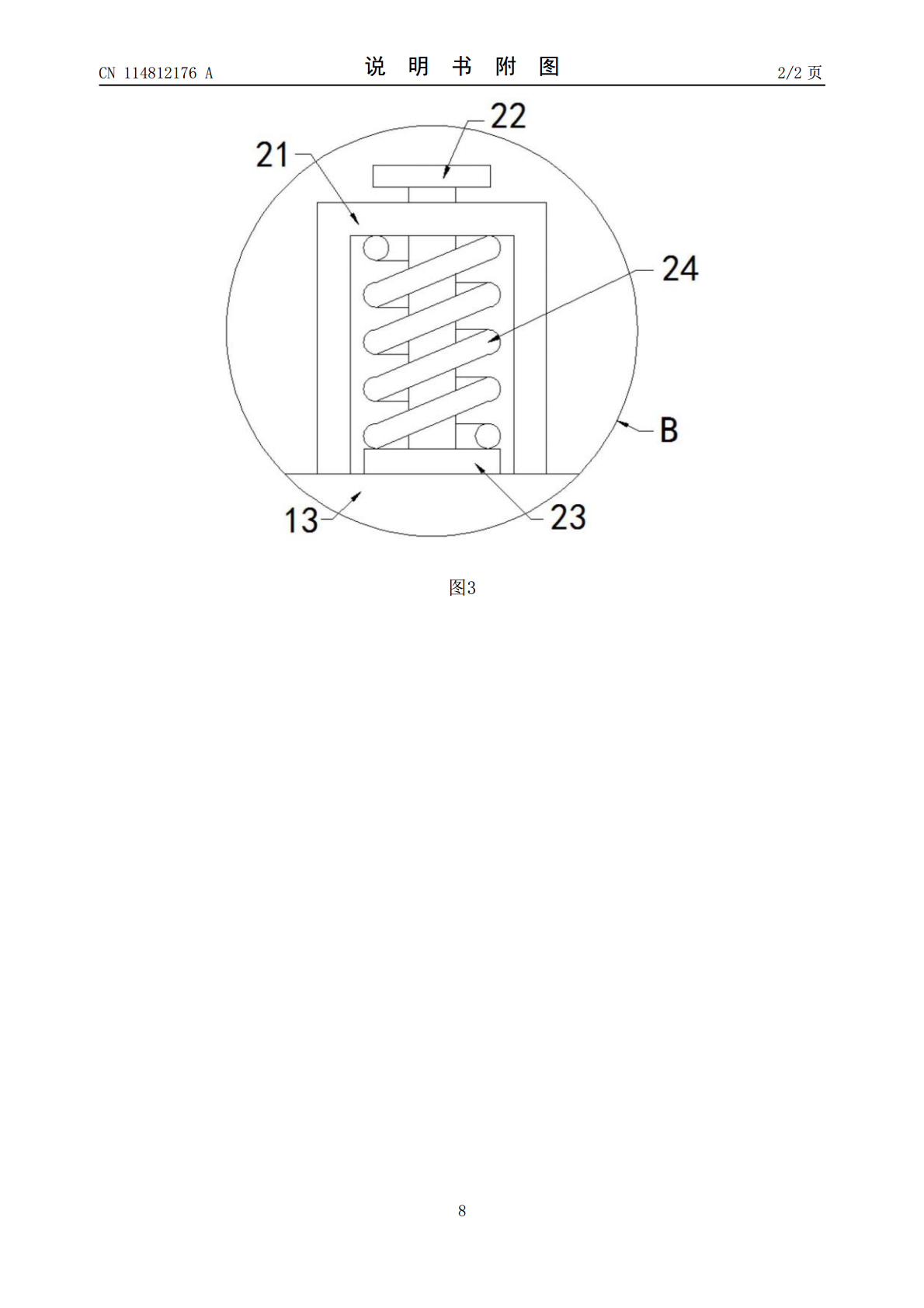

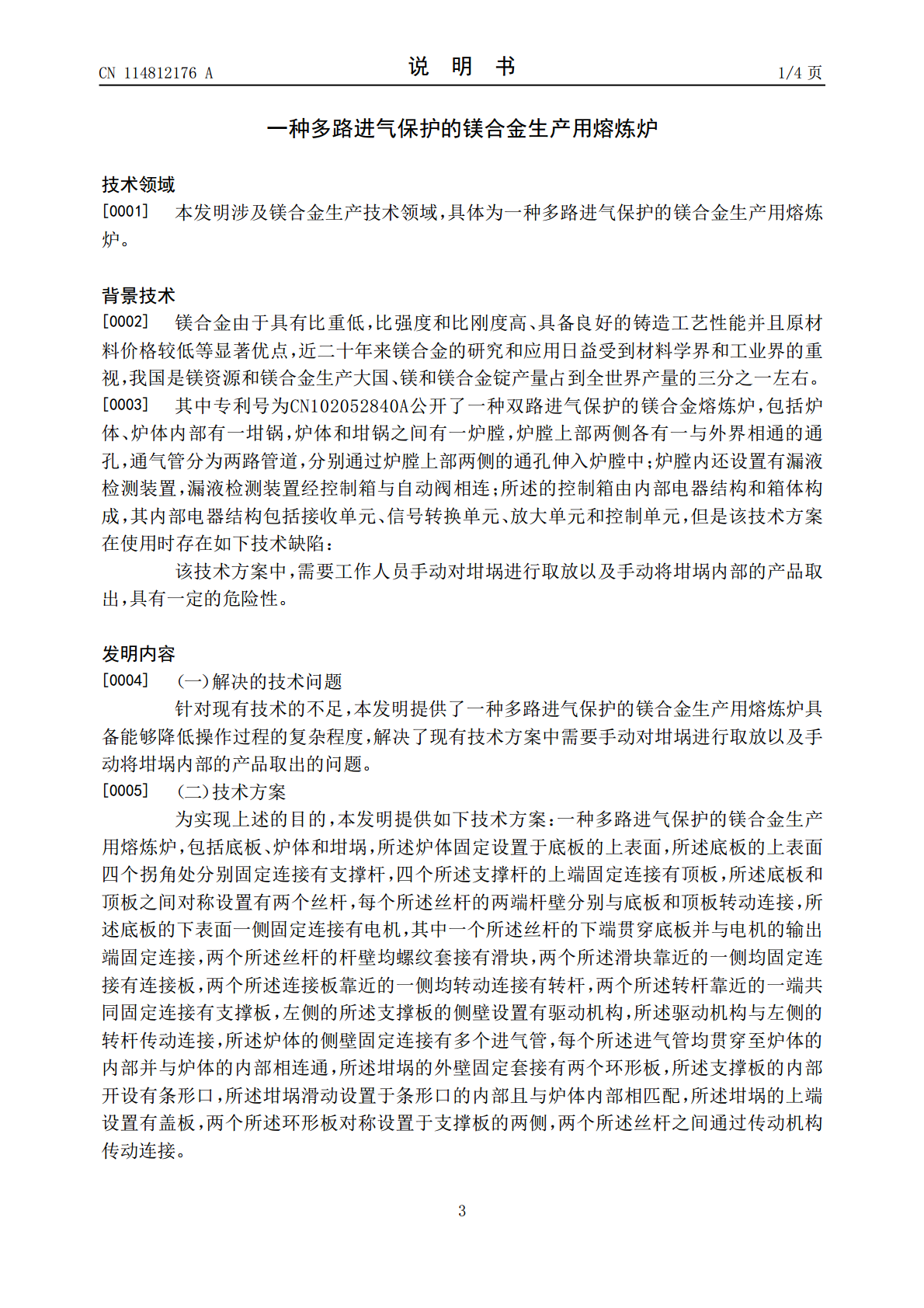

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114812176A(43)申请公布日2022.07.29(21)申请号202210499205.3(22)申请日2022.05.09(71)申请人巢湖宜安云海科技有限公司地址236000安徽省合肥市巢湖市夏阁镇竹柯村委会(72)发明人孔德勇高兵(74)专利代理机构安徽合肥华信知识产权代理有限公司34112专利代理师方琦(51)Int.Cl.F27B14/08(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种多路进气保护的镁合金生产用熔炼炉(57)摘要本发明涉及镁合金生产技术领域，且公开了一种多路进气保护的镁合金生产用熔炼炉，包括底板、炉体和坩埚，所述炉体固定设置于底板的上表面，所述底板的上表面四个拐角处分别固定连接有支撑杆，四个所述支撑杆的上端固定连接有顶板，所述底板和顶板之间对称设置有两个丝杆，每个所述丝杆的两端杆壁分别与底板和顶板转动连接，所述底板的下表面一侧固定连接有电机，其中一个所述丝杆的下端贯穿底板并与电机的输出端固定连接，两个所述丝杆的杆壁均螺纹套接有滑块。该多路进气保护的镁合金生产用熔炼炉，具备能够降低操作过程的复杂程度，能够自动对坩埚进行取放以及将坩埚内部的产品取出。CN114812176ACN114812176A权利要求书1/1页1.一种多路进气保护的镁合金生产用熔炼炉，包括底板（1）、炉体（2）和坩埚（3），其特征在于：所述炉体（2）固定设置于底板（1）的上表面，所述底板（1）的上表面四个拐角处分别固定连接有支撑杆（4），四个所述支撑杆（4）的上端固定连接有顶板（5），所述底板（1）和顶板（5）之间对称设置有两个丝杆（6），每个所述丝杆（6）的两端杆壁分别与底板（1）和顶板（5）转动连接，所述底板（1）的下表面一侧固定连接有电机（7），其中一个所述丝杆（6）的下端贯穿底板（1）并与电机（7）的输出端固定连接，两个所述丝杆（6）的杆壁均螺纹套接有滑块（8），两个所述滑块（8）靠近的一侧均固定连接有连接板（9），两个所述连接板（9）靠近的一侧均转动连接有转杆（10），两个所述转杆（10）靠近的一端共同固定连接有支撑板（11），左侧的所述支撑板（11）的侧壁设置有驱动机构，所述驱动机构与左侧的转杆（10）传动连接，所述炉体（2）的侧壁固定连接有多个进气管（12），每个所述进气管（12）均贯穿至炉体（2）的内部并与炉体（2）的内部相连通，所述坩埚（3）的外壁固定套接有两个环形板（13），所述支撑板（11）的内部开设有条形口，所述坩埚（3）滑动设置于条形口的内部且与炉体（2）内部相匹配，所述坩埚（3）的上端设置有盖板（14），两个所述环形板（13）对称设置于支撑板（11）的两侧，两个所述丝杆（6）之间通过传动机构传动连接。2.根据权利要求1所述的一种多路进气保护的镁合金生产用熔炼炉，其特征在于：所述驱动机构包括蜗轮（15）、蜗杆（16）和两个安装板（17），两个所述安装板（17）固定设置于左侧的连接板（9）的右侧壁，所述蜗轮（15）固定套接于左侧的转杆（10）的杆壁，所述蜗杆（16）设置于两个安装板（17）之间且两端杆壁分别与对应的安装板（17）转动连接，所述蜗轮（15）与蜗杆（16）之间啮合连接，所述蜗杆（16）的一端贯穿对应的安装板（17）并固定连接有摇把（18）。3.根据权利要求1所述的一种多路进气保护的镁合金生产用熔炼炉，其特征在于：所述传动机构包括皮带（19）和两个皮带轮（20），两个所述丝杆（6）的上端均贯穿顶板（5）并向上延伸且分别与对应的皮带轮（20）固定连接，两个所述皮带轮（20）之间通过皮带（19）传动连接。4.根据权利要求1所述的一种多路进气保护的镁合金生产用熔炼炉，其特征在于：上侧的所述环形板（13）的上表面固定连接有U形板（21），所述U形板（21）的上侧板的内部开设有通孔，所述通孔的内部活动穿设有T形杆（22），所述支撑板（11）的左侧内部开设有第一插孔，上侧的所述环形板（13）的内部开设有第二插孔，所述T形杆（22）与第一插孔和第二插孔相匹配。5.根据权利要求4所述的一种多路进气保护的镁合金生产用熔炼炉，其特征在于：所述T形杆（22）的杆壁固定套接有限位块（23），所述T形杆（22）的杆壁活动套接有弹簧（24），所述弹簧（24）的两端分别与U形板（21）以及限位块（23）固定连接。6.根据权利要求1所述的一种多路进气保护的镁合金生产用熔炼炉，其特征在于：所述底板（1）的下表面四个拐角处分别固定连接有支撑脚（25）。7.根据权利要求1所述的一种多路进气保护的镁合金生产用熔炼炉，其特征在于：所述电机（7）为步进电机。2CN114812176A说明书1/4页一种多路进气保护的镁合金生产用熔炼炉技术领域[000
