一种镁合金熔炼炉烟气管道冷却减压装置.pdf

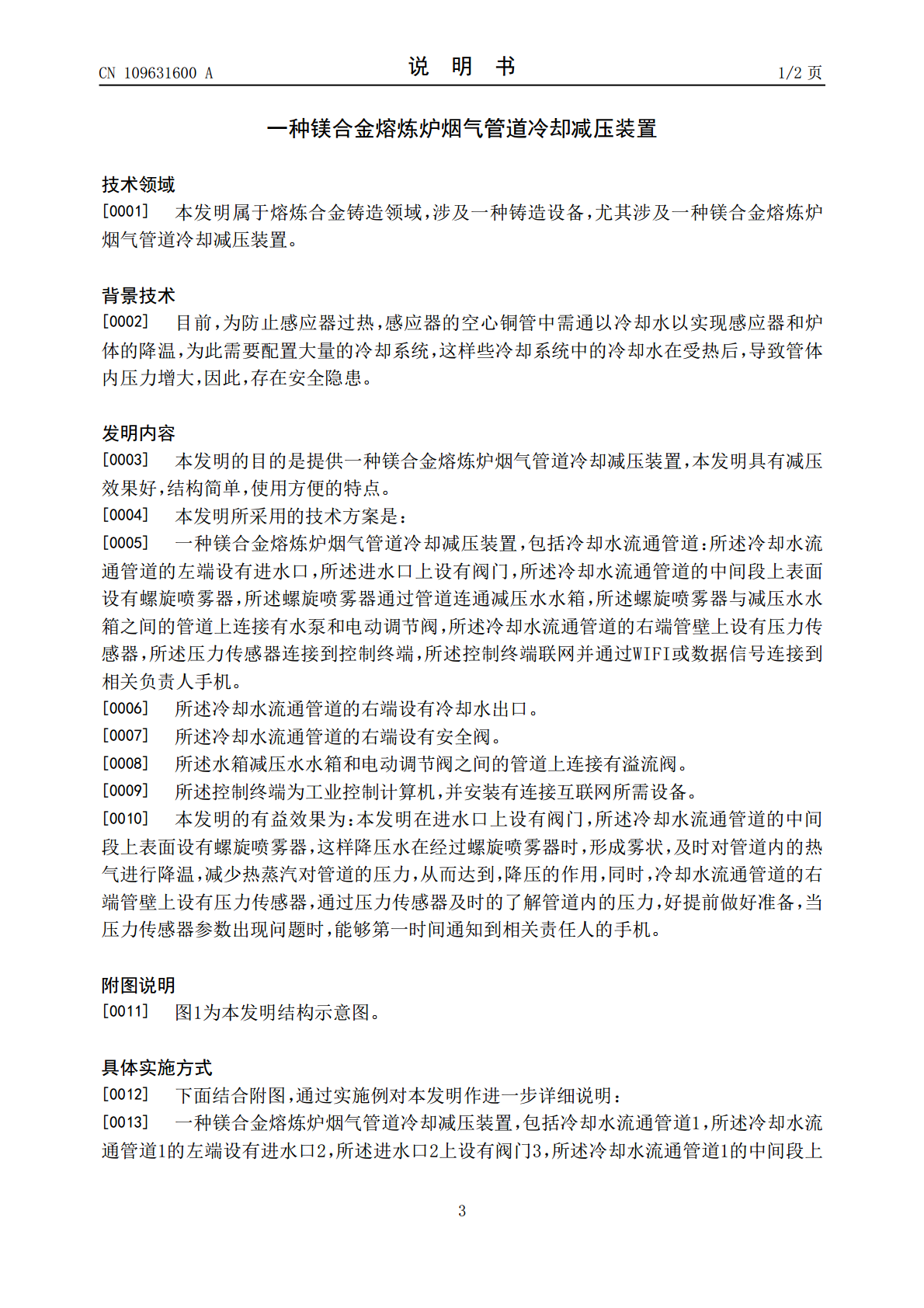

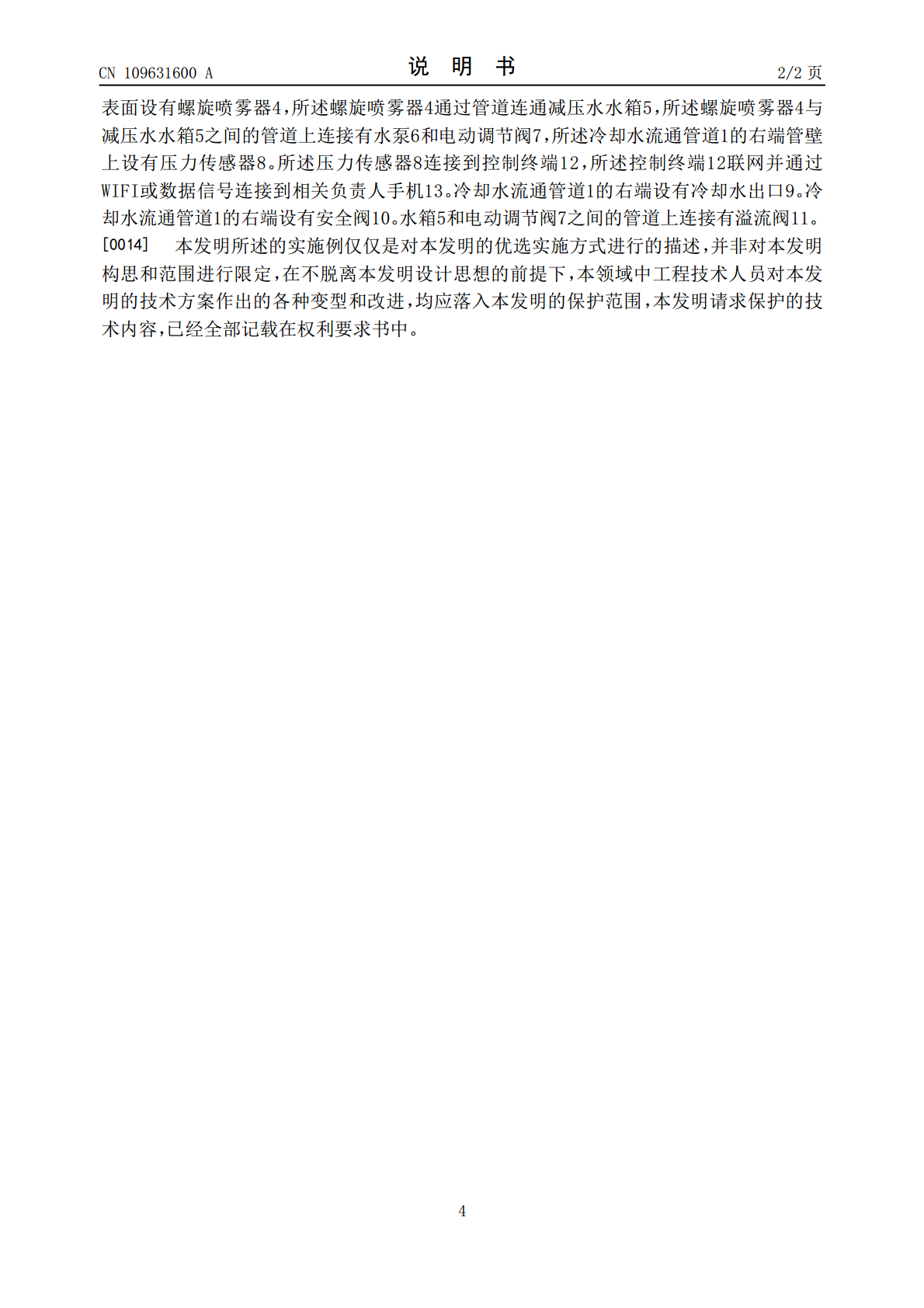

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109631600A(43)申请公布日2019.04.16(21)申请号201811622139.4(22)申请日2018.12.28(71)申请人巢湖云海镁业有限公司地址238060安徽省合肥市巢湖市夏阁镇华巢大道1号(72)发明人丁守君梅其民(74)专利代理机构安徽深蓝律师事务所34133代理人汪锋(51)Int.Cl.F27D17/00(2006.01)F27D9/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种镁合金熔炼炉烟气管道冷却减压装置(57)摘要本发明公开了一种镁合金熔炼炉烟气管道冷却减压装置，包括冷却水流通管道：冷却水流通管道的左端设有进水口，进水口上设有阀门，冷却水流通管道的中间段上表面设有螺旋喷雾器，螺旋喷雾器通过管道连通减压水水箱，螺旋喷雾器与减压水水箱之间的管道上连接有水泵和电动调节阀，冷却水流通管道的右端管壁上设有压力传感器，压力传感器连接到控制终端，控制终端联网并通过WIFI或数据信号连接到相关负责人手机。本发明在进水口上设有阀门，冷却水流通管道的中间段上表面设有螺旋喷雾器，这样降压水在经过螺旋喷雾器时，形成雾状，及时对管道内的热气进行降温，减少热蒸汽对管道的压力，从而达到降压的作用。CN109631600ACN109631600A权利要求书1/1页1.一种镁合金熔炼炉烟气管道冷却减压装置，包括冷却水流通管道，其特征在于：所述冷却水流通管道的左端设有进水口，所述进水口上设有阀门，所述冷却水流通管道的中间段上表面设有螺旋喷雾器，所述螺旋喷雾器通过管道连通减压水水箱，所述螺旋喷雾器与减压水水箱之间的管道上连接有水泵和电动调节阀，所述冷却水流通管道的右端管壁上设有压力传感器，所述压力传感器连接到控制终端，所述控制终端联网并通过WIFI或数据信号连接到相关负责人手机。2.根据权利要求1所述镁合金熔炼炉烟气管道冷却减压装置，其特征在于：所述冷却水流通管道的右端设有冷却水出口。3.根据权利要求1所述镁合金熔炼炉烟气管道冷却减压装置，其特征在于：所述冷却水流通管道的右端设有安全阀。4.根据权利要求1所述镁合金熔炼炉烟气管道冷却减压装置，其特征在于：所述水箱减压水水箱和电动调节阀之间的管道上连接有溢流阀。5.根据权利要求1所述镁合金熔炼炉烟气管道冷却减压装置，其特征在于：所述控制终端为工业控制计算机，并安装有连接互联网所需设备。2CN109631600A说明书1/2页一种镁合金熔炼炉烟气管道冷却减压装置技术领域[0001]本发明属于熔炼合金铸造领域，涉及一种铸造设备，尤其涉及一种镁合金熔炼炉烟气管道冷却减压装置。背景技术[0002]目前，为防止感应器过热，感应器的空心铜管中需通以冷却水以实现感应器和炉体的降温，为此需要配置大量的冷却系统，这样些冷却系统中的冷却水在受热后，导致管体内压力增大，因此，存在安全隐患。发明内容[0003]本发明的目的是提供一种镁合金熔炼炉烟气管道冷却减压装置，本发明具有减压效果好，结构简单，使用方便的特点。[0004]本发明所采用的技术方案是：[0005]一种镁合金熔炼炉烟气管道冷却减压装置，包括冷却水流通管道：所述冷却水流通管道的左端设有进水口，所述进水口上设有阀门，所述冷却水流通管道的中间段上表面设有螺旋喷雾器，所述螺旋喷雾器通过管道连通减压水水箱，所述螺旋喷雾器与减压水水箱之间的管道上连接有水泵和电动调节阀，所述冷却水流通管道的右端管壁上设有压力传感器，所述压力传感器连接到控制终端，所述控制终端联网并通过WIFI或数据信号连接到相关负责人手机。[0006]所述冷却水流通管道的右端设有冷却水出口。[0007]所述冷却水流通管道的右端设有安全阀。[0008]所述水箱减压水水箱和电动调节阀之间的管道上连接有溢流阀。[0009]所述控制终端为工业控制计算机，并安装有连接互联网所需设备。[0010]本发明的有益效果为：本发明在进水口上设有阀门，所述冷却水流通管道的中间段上表面设有螺旋喷雾器，这样降压水在经过螺旋喷雾器时，形成雾状，及时对管道内的热气进行降温，减少热蒸汽对管道的压力，从而达到，降压的作用，同时，冷却水流通管道的右端管壁上设有压力传感器，通过压力传感器及时的了解管道内的压力，好提前做好准备，当压力传感器参数出现问题时，能够第一时间通知到相关责任人的手机。附图说明[0011]图1为本发明结构示意图。具体实施方式[0012]下面结合附图，通过实施例对本发明作进一步详细说明：[0013]一种镁合金熔炼炉烟气管道冷却减压装置，包括冷却水流通管道1，所述冷却水流通管道1的左端设有进水口2，所述进水口2上设有阀门3，所述冷却水流通管道1的中间段上3CN109631600A说明书2/2页表面
