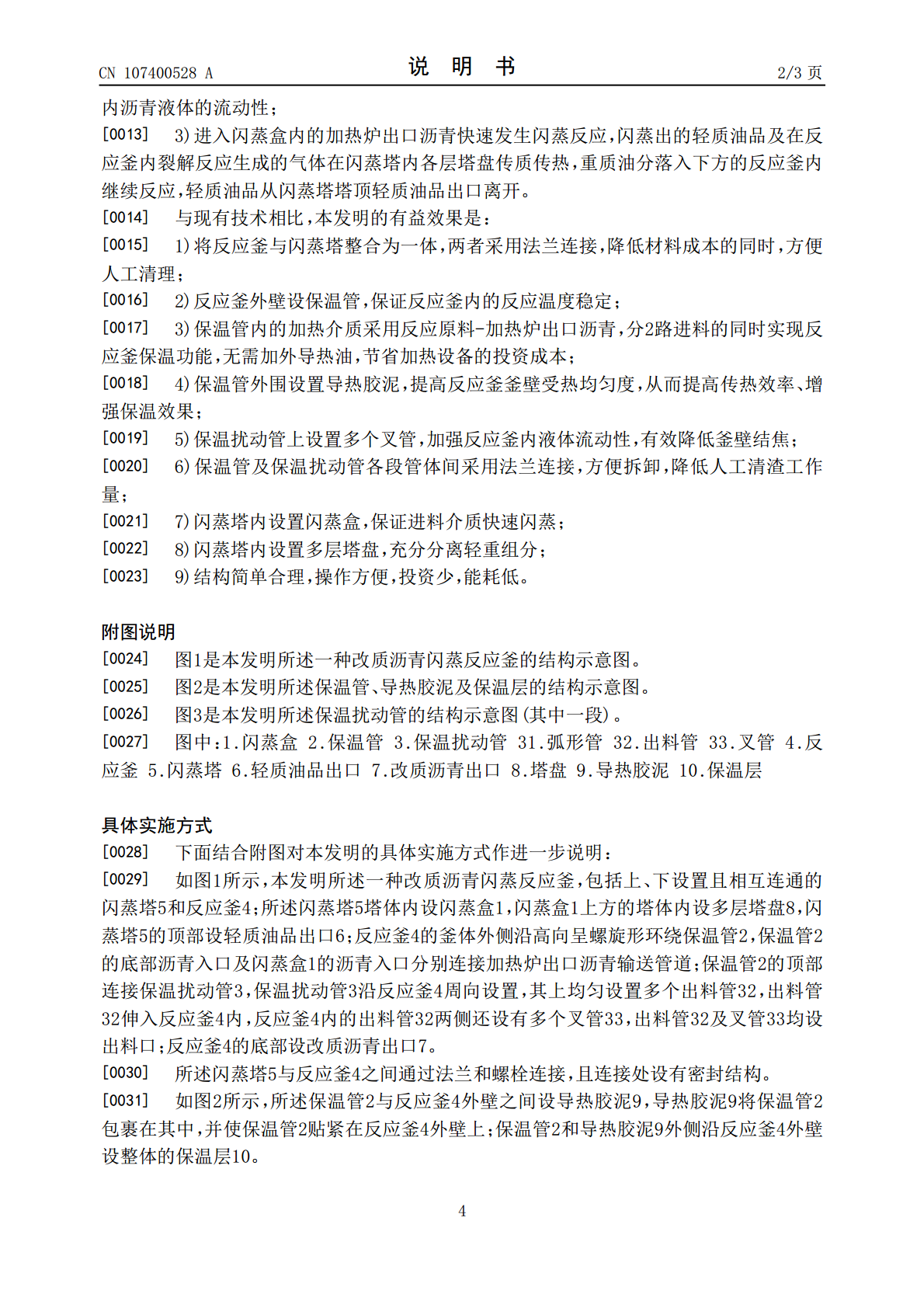

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107400528A(43)申请公布日2017.11.28(21)申请号201710788603.6(22)申请日2017.09.05(71)申请人中冶焦耐（大连）工程技术有限公司地址116023辽宁省大连市高新技术产业园区七贤岭高能街128号(72)发明人刘永禄段有龙于涛(74)专利代理机构鞍山嘉讯科技专利事务所21224代理人张群(51)Int.Cl.C10C3/00(2006.01)C10C3/06(2006.01)C10C3/02(2006.01)B01D3/06(2006.01)B01J19/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种改质沥青闪蒸反应釜及其工作方法(57)摘要本发明涉及一种改质沥青闪蒸反应釜及其工作方法，改质沥青闪蒸反应釜包括上、下设置且相互连通的闪蒸塔和反应釜；所述闪蒸塔塔体内设闪蒸盒，闪蒸盒上方的塔体内设多层塔盘，闪蒸塔的顶部设轻质油品出口；反应釜的釜体外侧设保温管，保温管的底部沥青入口及闪蒸盒的沥青入口分别连接加热炉出口沥青输送管道；保温管的顶部连接保温扰动管，保温扰动管上设多个出料管，反应釜的底部设改质沥青出口。本发明将闪蒸塔与反应釜整合为一体，采用加热炉出口沥青实现反应釜保温，通过保温扰动管增强反应釜内液体流动性，有效减少反应釜结焦现象，保证裂解反应顺利进行；且结构简单，操作方便，投资少，能耗低。CN107400528ACN107400528A权利要求书1/1页1.一种改质沥青闪蒸反应釜，其特征在于，包括上、下设置且相互连通的闪蒸塔和反应釜；所述闪蒸塔塔体内设闪蒸盒，闪蒸盒上方的塔体内设多层塔盘，闪蒸塔的顶部设轻质油品出口；反应釜的釜体外侧沿高向呈螺旋形环绕保温管，保温管的底部沥青入口及闪蒸盒的沥青入口分别连接加热炉出口沥青输送管道；保温管的顶部连接保温扰动管，保温扰动管沿反应釜周向设置，其上均匀设置多个出料管，出料管伸入反应釜内，反应釜内的出料管两侧还设有多个叉管，出料管及叉管均设出料口；反应釜的底部设改质沥青出口。2.根据权利要求1所述的一种改质沥青闪蒸反应釜，其特征在于，所述闪蒸塔与反应釜之间通过法兰和螺栓连接，且连接处设有密封结构。3.根据权利要求1所述的一种改质沥青闪蒸反应釜，其特征在于，所述保温管与反应釜外壁之间设导热胶泥，导热胶泥将保温管包裹在其中，并使保温管贴紧在反应釜外壁上；保温管和导热胶泥外侧沿反应釜外壁设整体的保温层。4.根据权利要求1所述的一种改质沥青闪蒸反应釜，其特征在于，所述保温扰动管为多段组合结构，每段保温扰动管均由弧形管和出料管组成，各段保温扰动管均通过法兰连接。5.根据权利要求1所述的一种改质沥青闪蒸反应釜，其特征在于，所述出料管由90°弯管段、直管段和斜管段组成，90°弯管段的一端通过法兰连接弧形管，另一端伸入反应釜内通过法兰连接直管段，直管段的底部连接斜管段，斜管段的出料口朝向反应釜内下方倾斜；叉管设置在直管段上，其出料口朝向直管段侧下方倾斜。6.如权利要求1所述一种改质沥青闪蒸反应釜的工作方法，其特征在于，包括如下步骤：1)加热炉出口沥青分两路进入反应釜，小部分先进入保温管内，大部分先进入闪蒸塔内的闪蒸盒中；2)进入保温管的沥青沿保温管螺旋上升，保温管外围设置的导热胶泥使保温管与反应釜釜壁由线接触改为面接触，从而提高热效率、降低能耗，增加釜壁受热均匀度，到达顶部的沥青进入保温扰动管，并由出料管的各出料口进入反应釜内；其中沥青经出料管的出料口出料，能够对反应釜底部形成冲刷作用，沥青经叉管的出料口出料，能够加强反应釜内沥青液体的流动性；3)进入闪蒸盒内的加热炉出口沥青快速发生闪蒸反应，闪蒸出的轻质油品及在反应釜内裂解反应生成的气体在闪蒸塔内各层塔盘传质传热，重质油分落入下方的反应釜内继续反应，轻质油品从闪蒸塔塔顶轻质油品出口离开。2CN107400528A说明书1/3页一种改质沥青闪蒸反应釜及其工作方法技术领域[0001]本发明涉及焦化行业煤焦油沥青加工技术领域，尤其涉及一种改质沥青闪蒸反应釜及其工作方法。背景技术[0002]长期以来，反应釜结焦始终是改质沥青反应中一个突出问题，结焦后系统阻力增加，釜内流通困难，需停产人工清洗，影响焦油加工的整体经济效益。反应釜内设置搅拌器能够加强系统流动性，但却限制了反应釜的容积，需串联多釜操作，设备成本急剧上升。加压双釜双炉和单炉单釜气提闪蒸工艺，反应釜易结焦，同时工艺废水量也急剧上升。发明内容[0003]本发明提供了一种改质沥青闪蒸反应釜及其工作方法，将闪蒸塔与反应釜整合为一体，采用加热炉出口沥青实现反应釜保温，通过保温扰动管增强反应釜内液体流动性，有效减少反应釜结焦现象，保证裂解反应顺利进行；且结构简单，操
