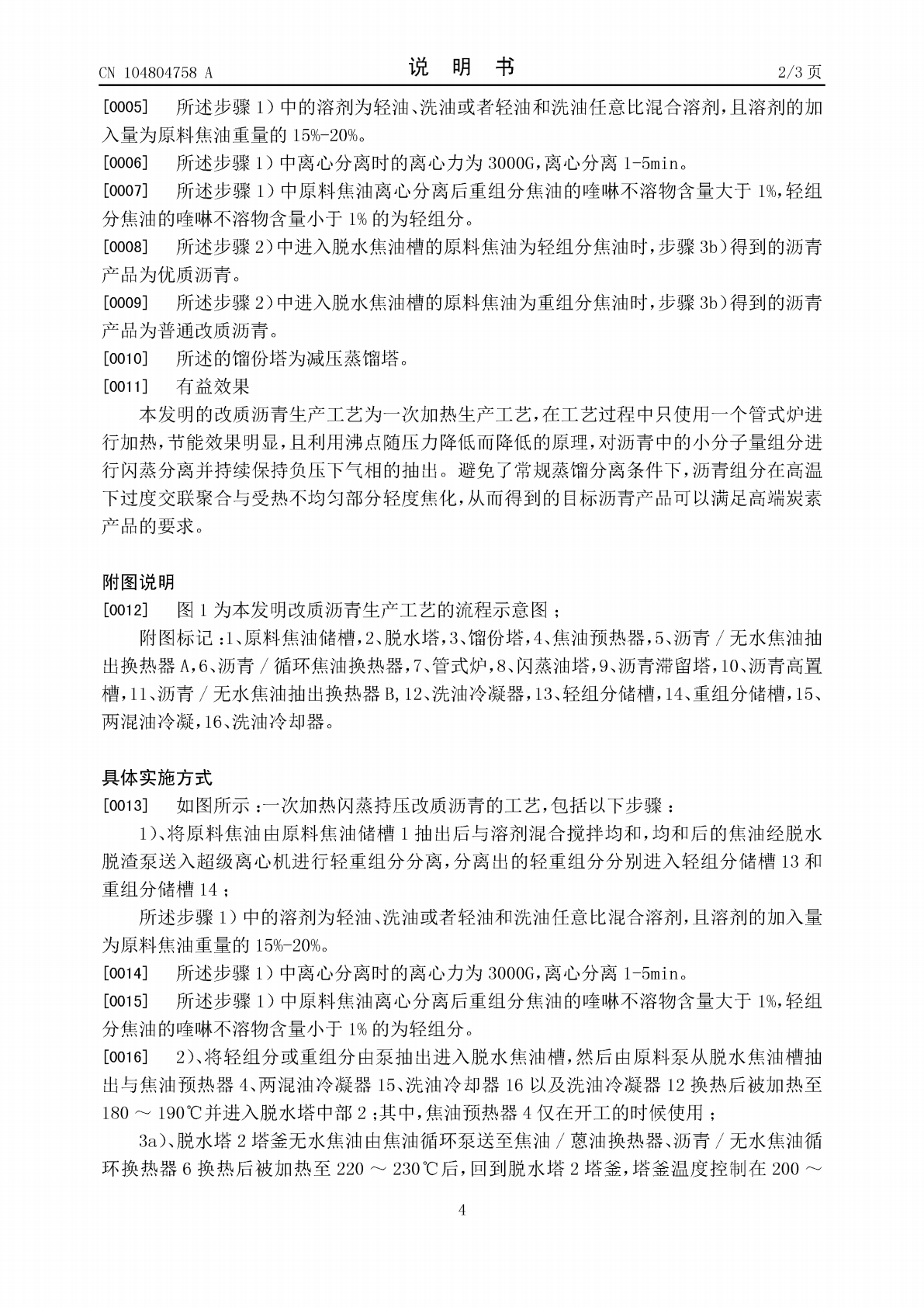

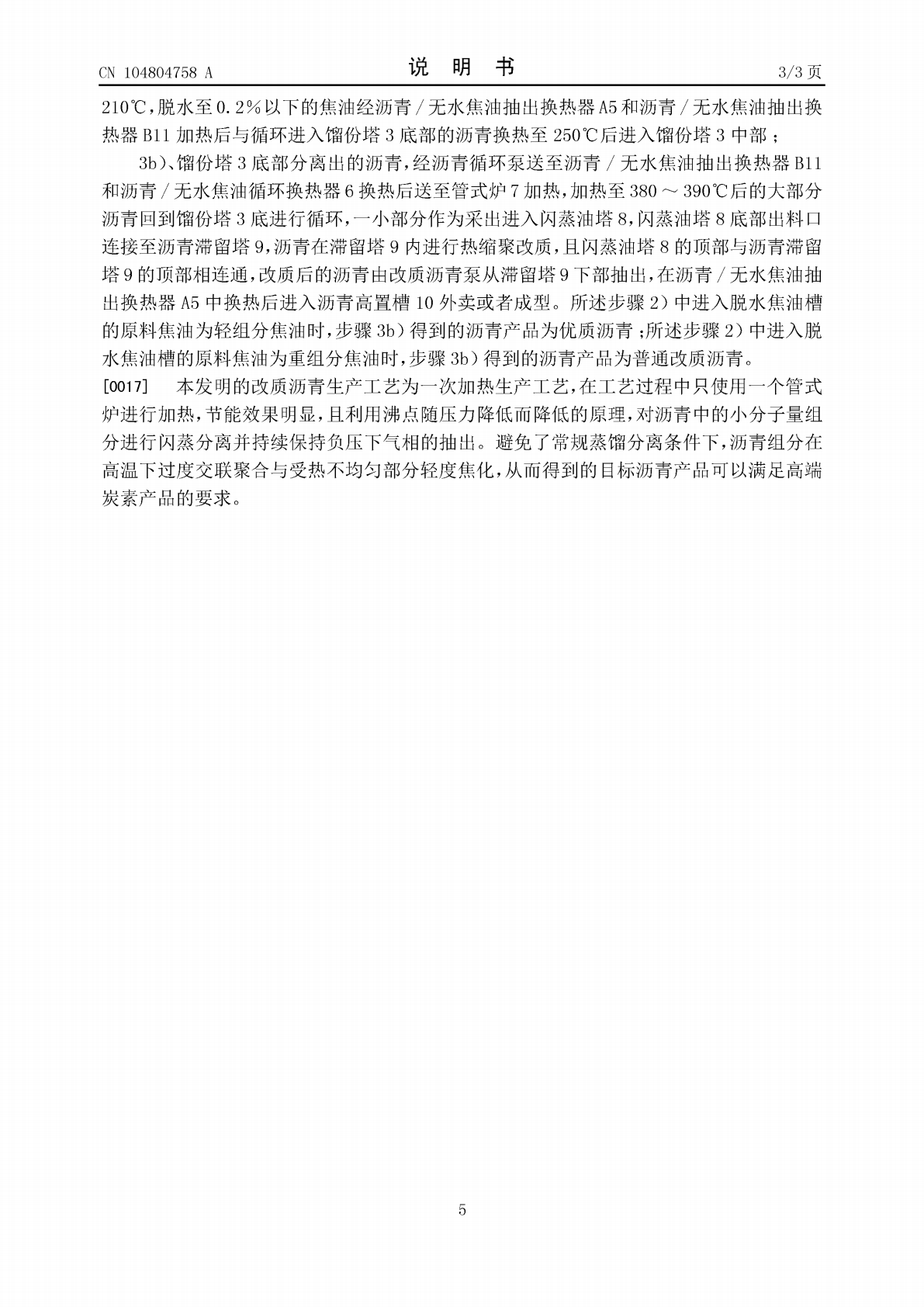

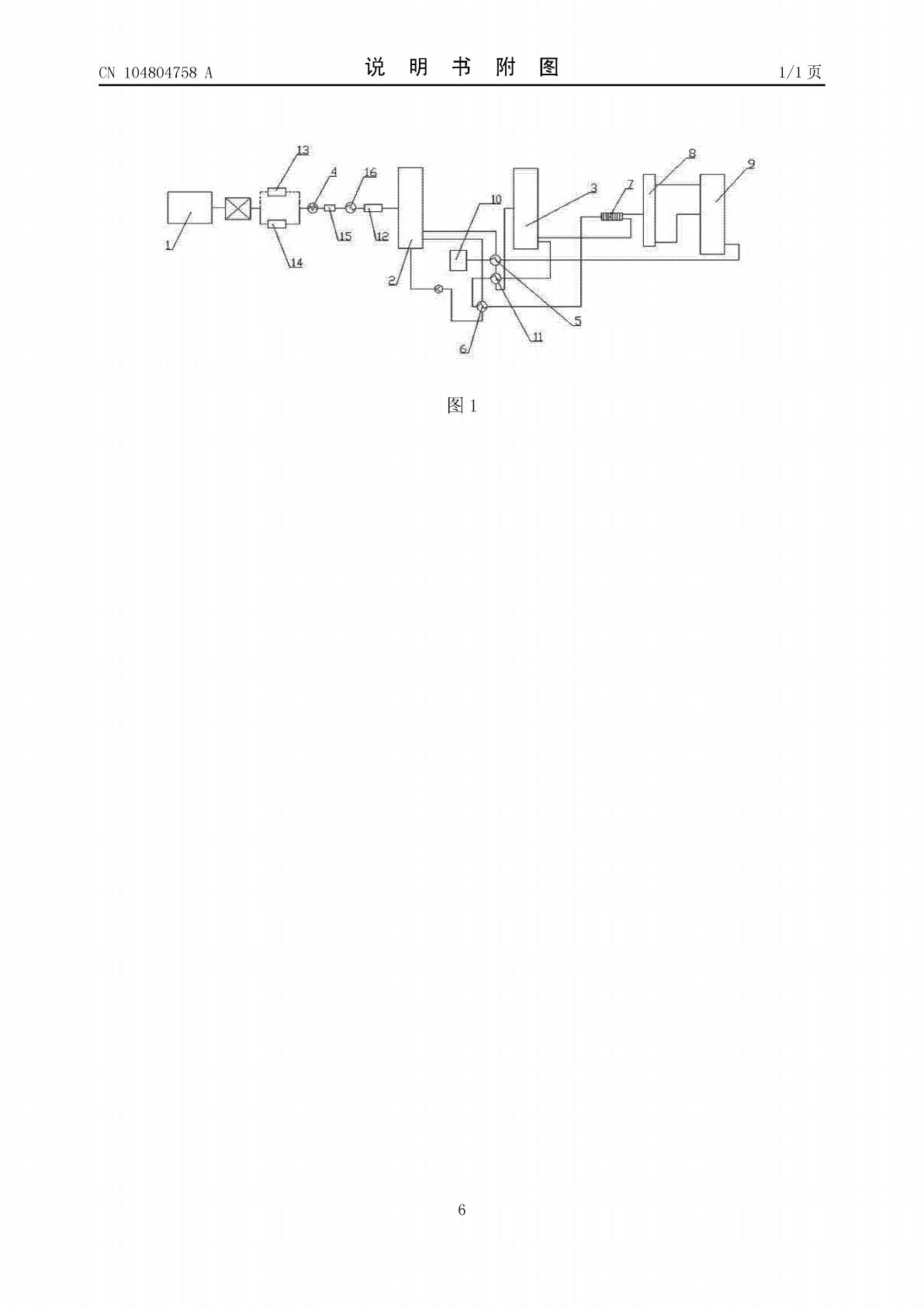

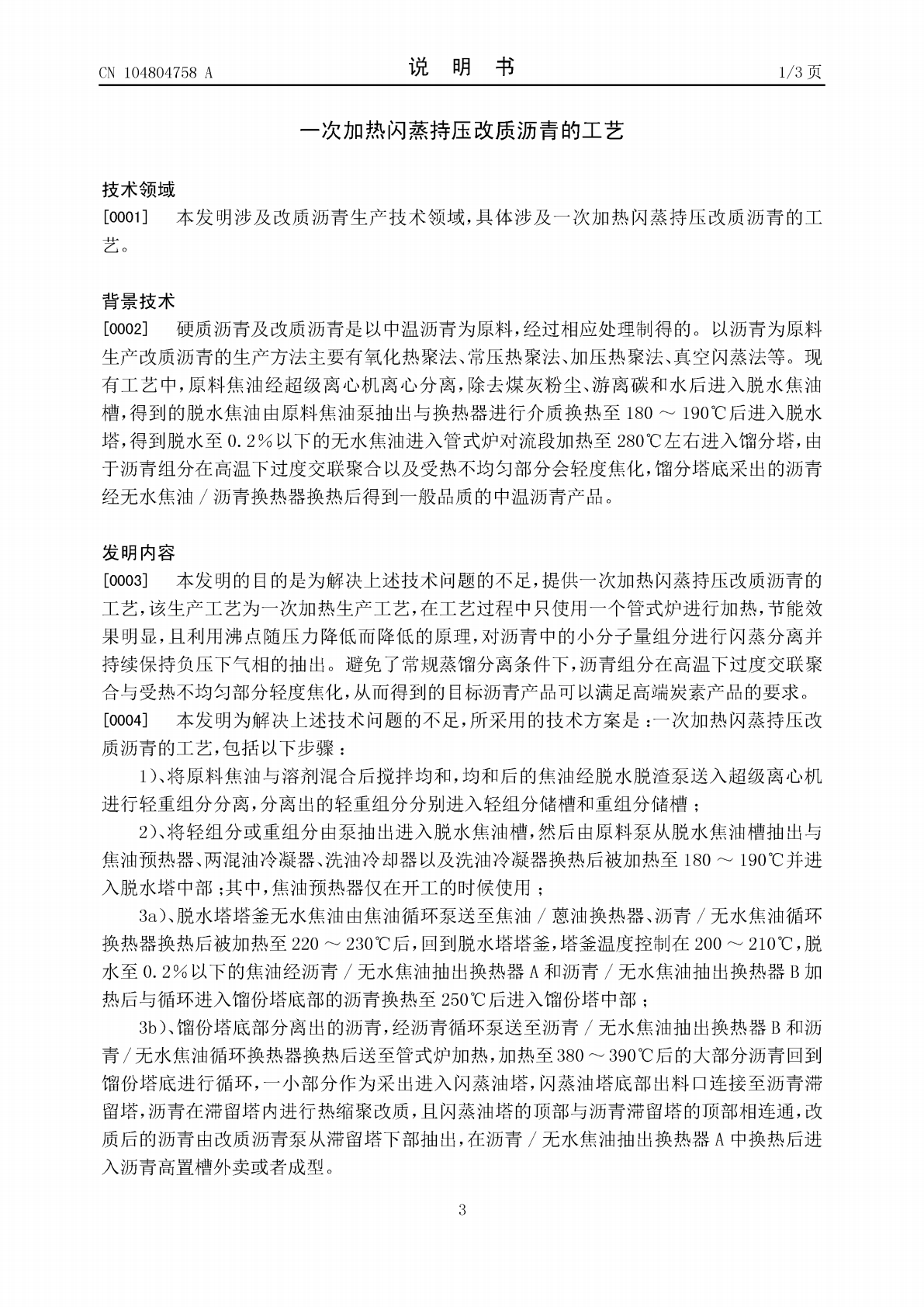

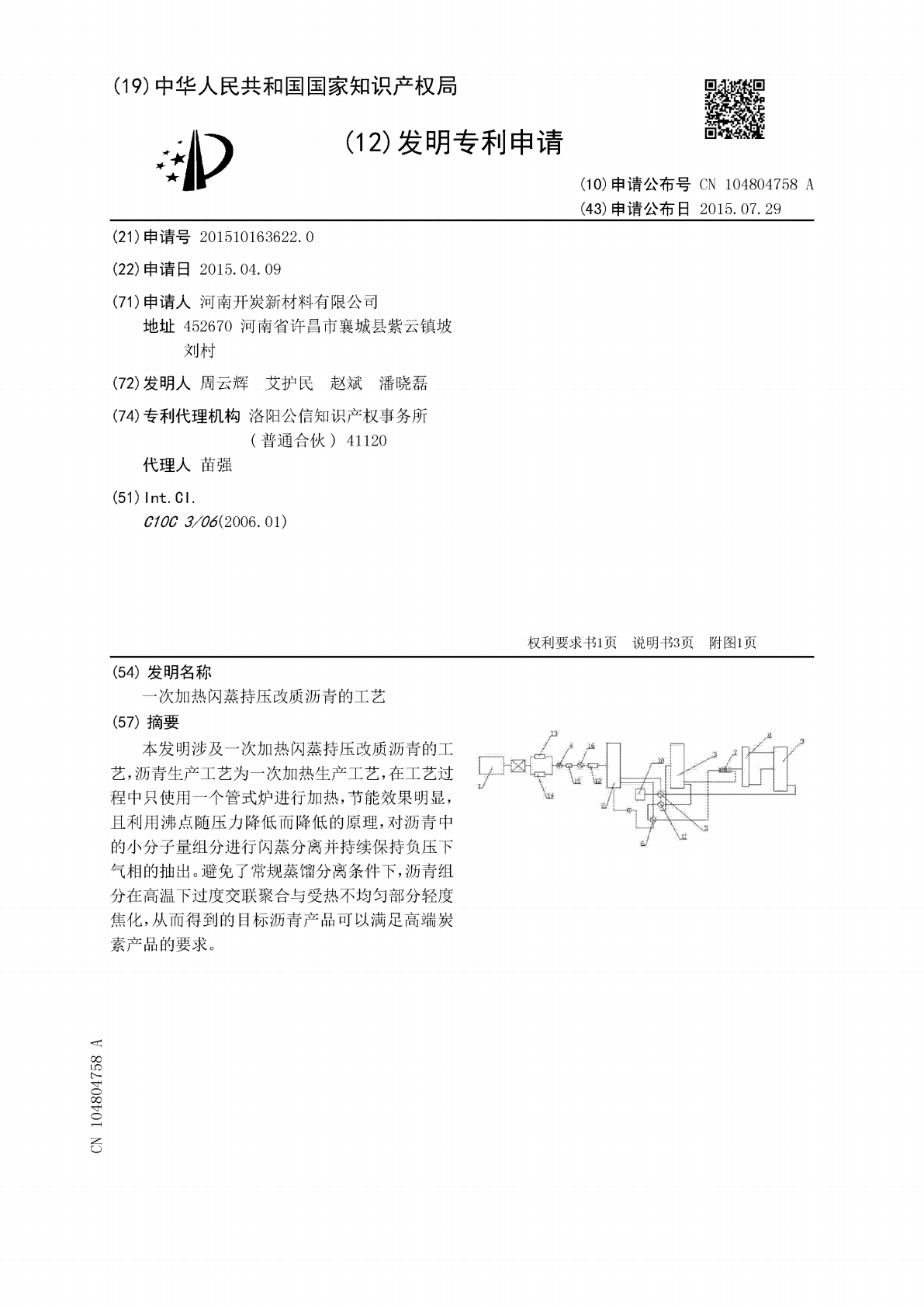

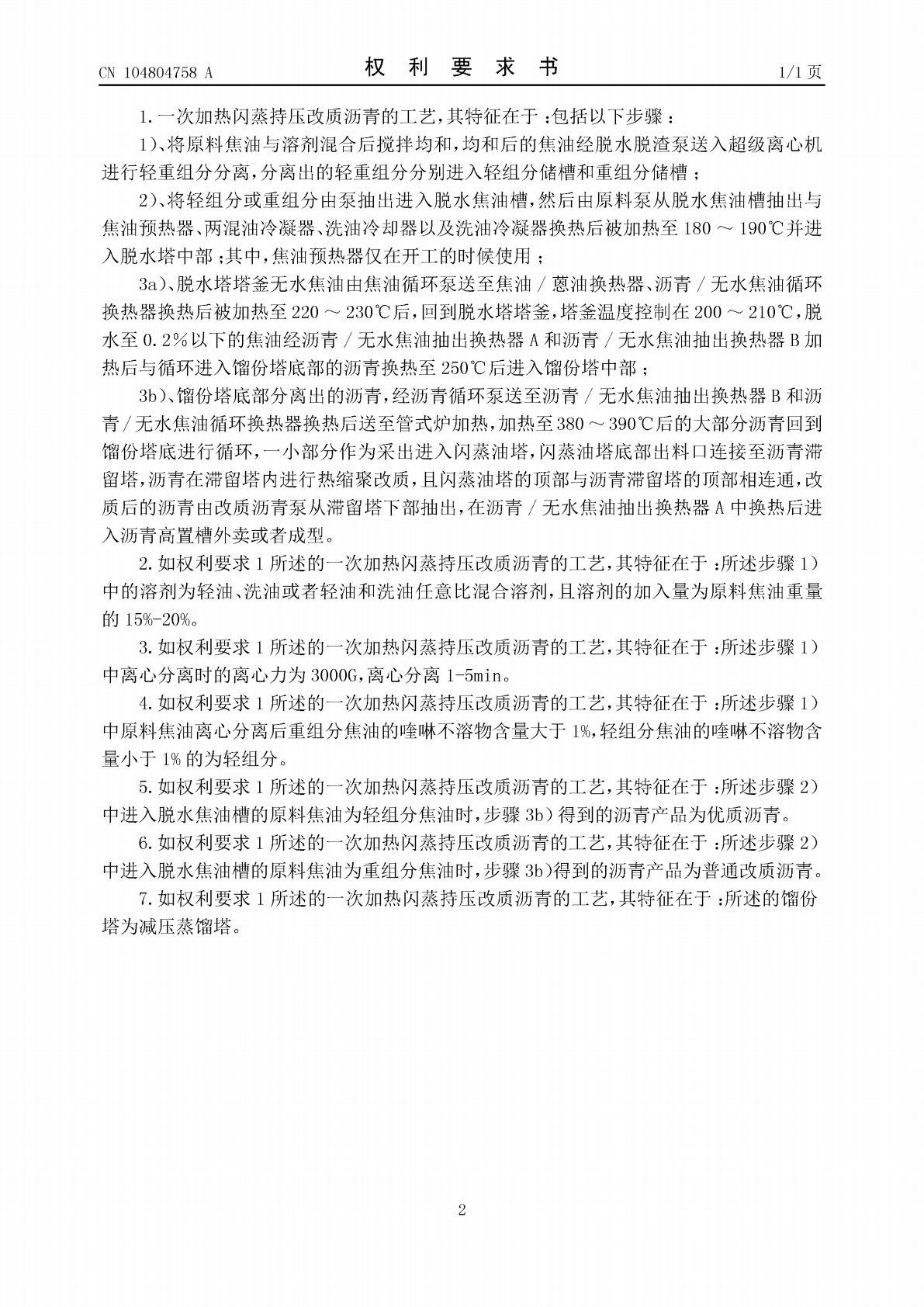

一次加热闪蒸持压改质沥青的工艺.pdf

本发明涉及一次加热闪蒸持压改质沥青的工艺，沥青生产工艺为一次加热生产工艺，在工艺过程中只使用一个管式炉进行加热，节能效果明显，且利用沸点随压力降低而降低的原理，对沥青中的小分子量组分进行闪蒸分离并持续保持负压下气相的抽出。避免了常规蒸馏分离条件下，沥青组分在高温下过度交联聚合与受热不均匀部分轻度焦化，从而得到的目标沥青产品可以满足高端炭素产品的要求。

2023-06-19

10

315KB

一种闪蒸持压结合滞留塔电伴加热持温改质沥青的工艺.pdf

本发明涉及一种闪蒸持压结合滞留塔电伴加热持温改质沥青的工艺，该生产工艺为一次加热生产工艺，在工艺过程中只使用一个管式炉进行加热，节能效果明显，将沥青闪蒸分离与连续加热持温热聚合技术相结合。先对沥青进行闪蒸分离，再经过精确的控制电加热持温进行氧化热聚合，得到目标产物更适合炭素工业对沥青的要求，特别是在炭素混合料混捏时具备良好的粘结性，焙烧后具备更高的结焦值。

2023-06-19

10

360KB

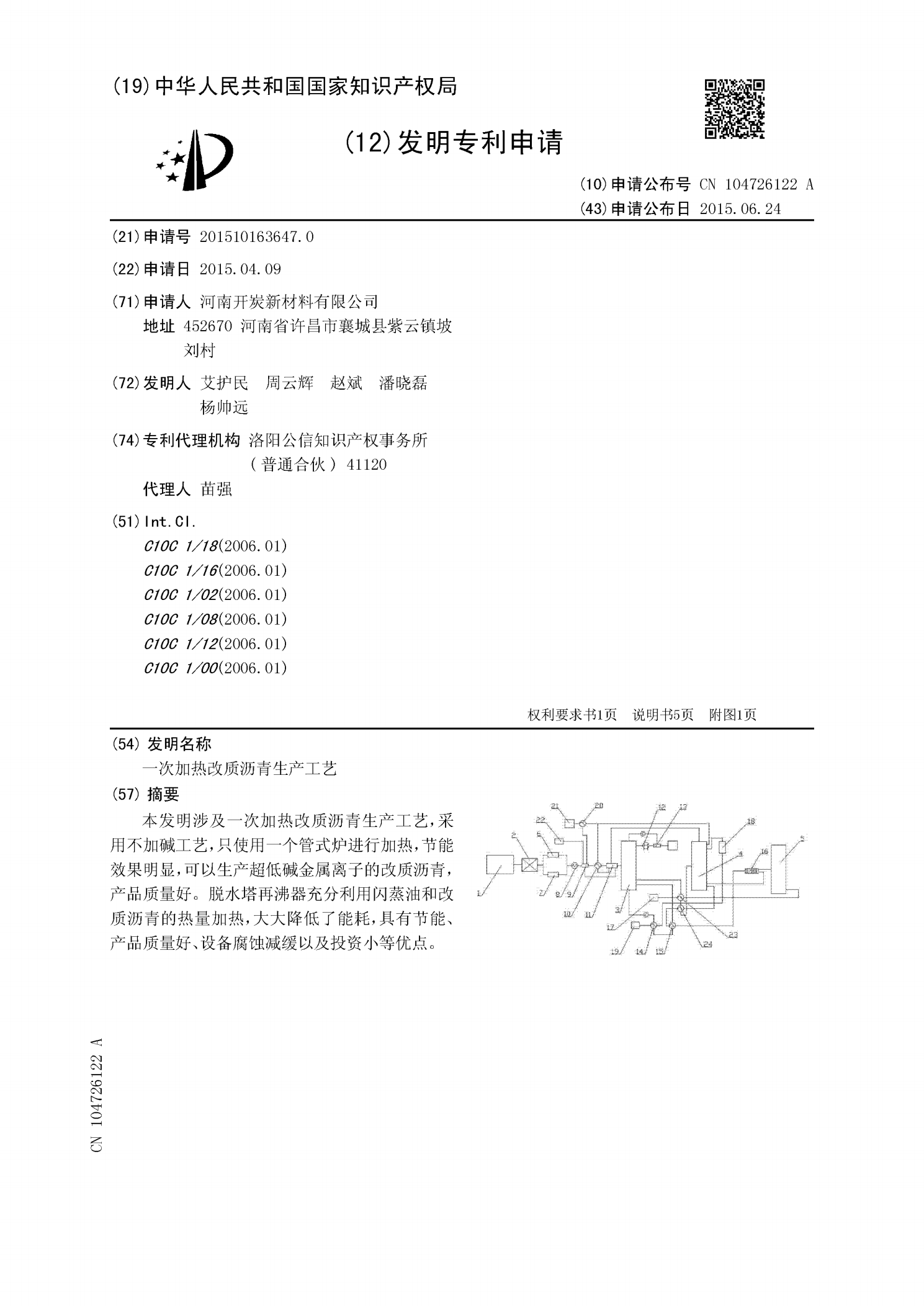

一次加热改质沥青生产工艺.pdf

本发明涉及一次加热改质沥青生产工艺，采用不加碱工艺，只使用一个管式炉进行加热，节能效果明显，可以生产超低碱金属离子的改质沥青，产品质量好。脱水塔再沸器充分利用闪蒸油和改质沥青的热量加热，大大降低了能耗，具有节能、产品质量好、设备腐蚀减缓以及投资小等优点。

2023-06-19

10

475KB

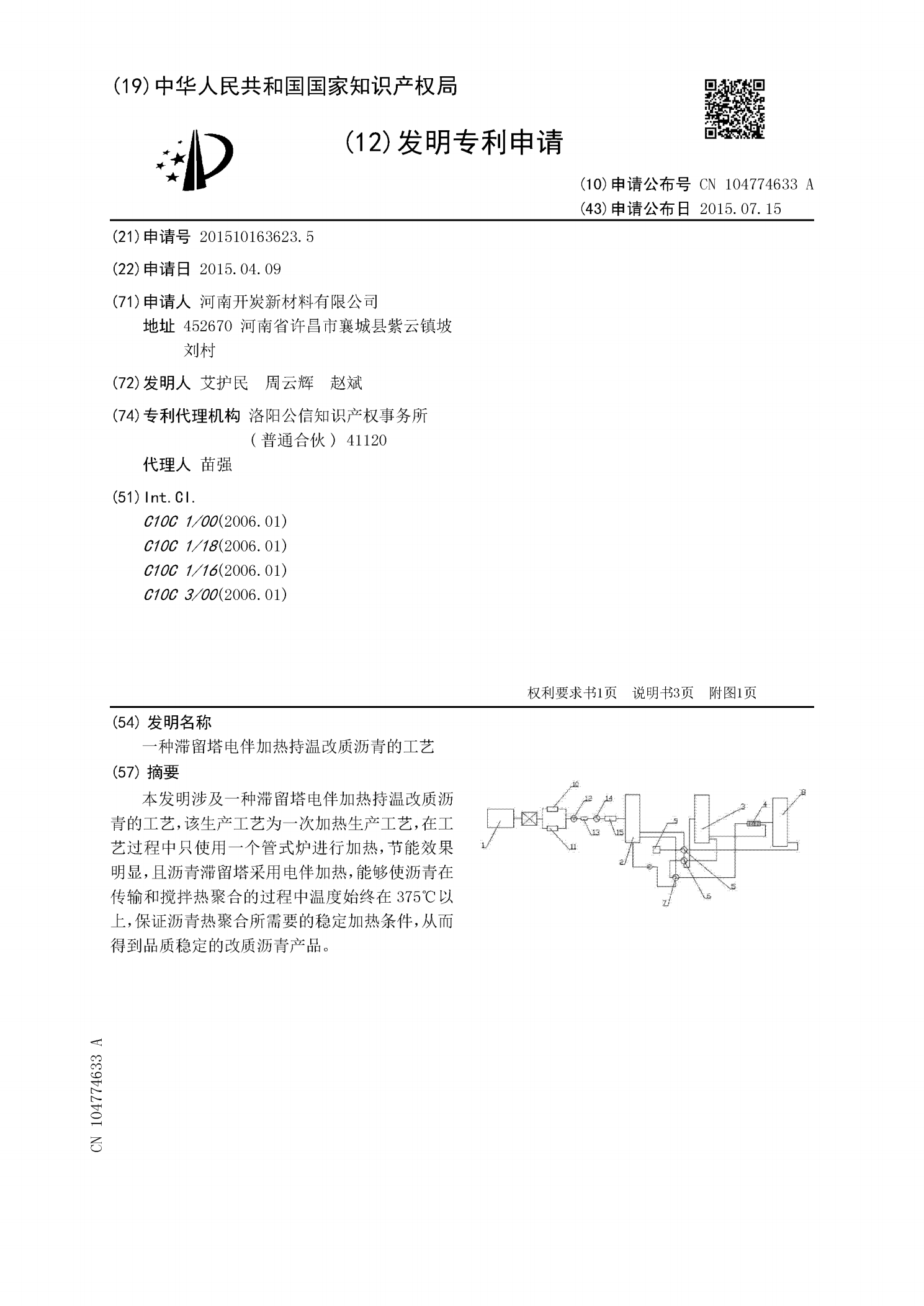

一种滞留塔电伴加热持温改质沥青的工艺.pdf

本发明涉及一种滞留塔电伴加热持温改质沥青的工艺，该生产工艺为一次加热生产工艺，在工艺过程中只使用一个管式炉进行加热，节能效果明显，且沥青滞留塔采用电伴加热，能够使沥青在传输和搅拌热聚合的过程中温度始终在375℃以上，保证沥青热聚合所需要的稳定加热条件，从而得到品质稳定的改质沥青产品。

2023-06-19

10

322KB

煤沥青改质的工艺进展.docx

煤沥青改质的工艺进展煤沥青是煤炭焦化厂的一种副产品，以其现有的形式存在于炼油厂和化工厂中。经过改良后，它可以成为一种高质量的道路建设材料。煤沥青的改性是用改性剂改善路面性能，以提高路面抗龟裂性、耐水性、耐候性和附着力，并且可以通过不同的改性方法来满足不同的道路需求。本文旨在回顾煤沥青改性工艺的进展。一、改性剂分类改性剂通常可以分为阳离子、阴离子和非离子型三种类型。阳离子类改性剂主要包括聚合物、沥青乳液、塑化剂和橡胶等；阴离子类改性剂主要包括胶体矾土、有机酸盐、荷叶孔隙沥青等；非离子类改性剂主要包括沥青增强

2024-10-28

5

10KB
