一种浴室循环热水甲醇锅炉.pdf

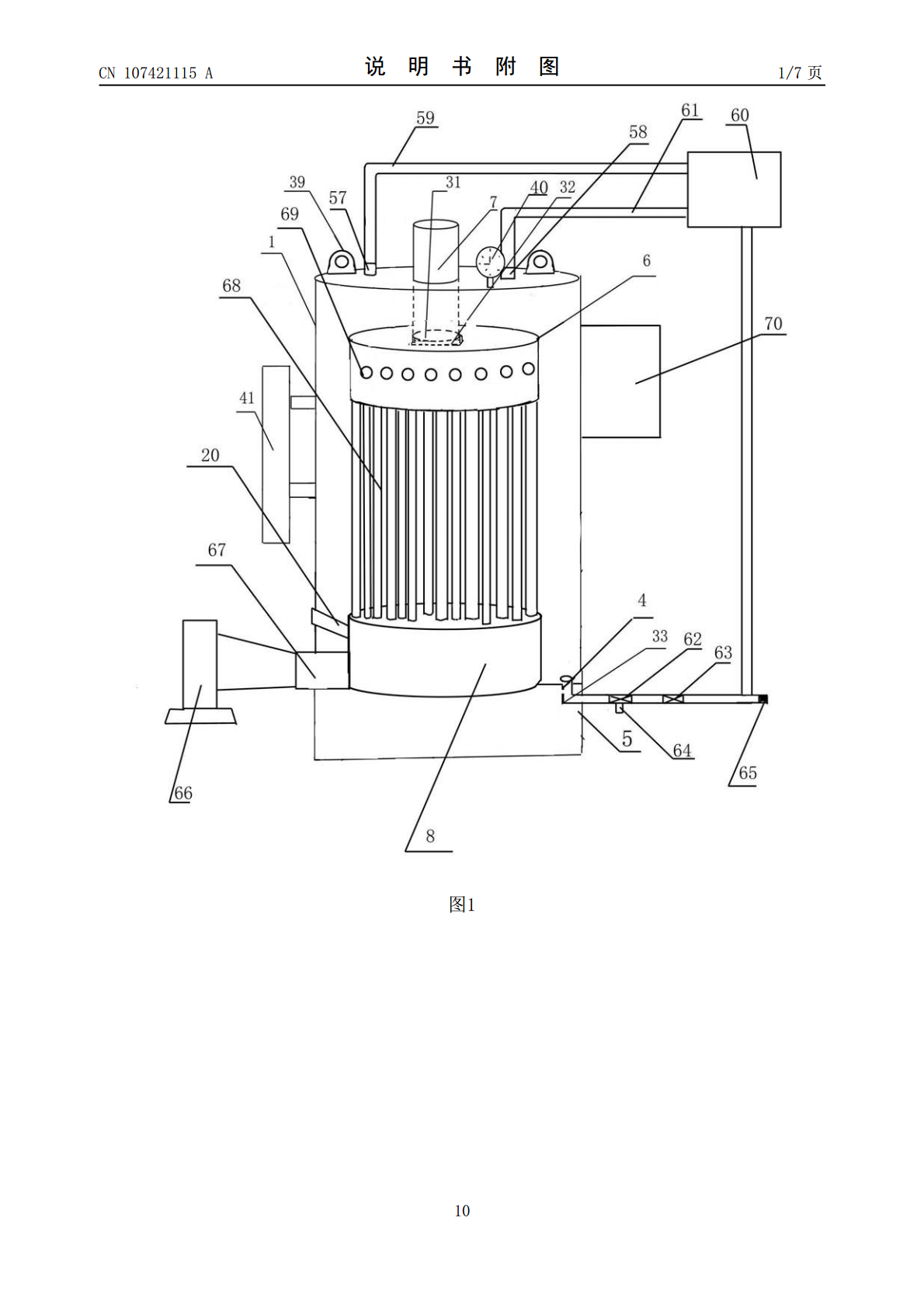

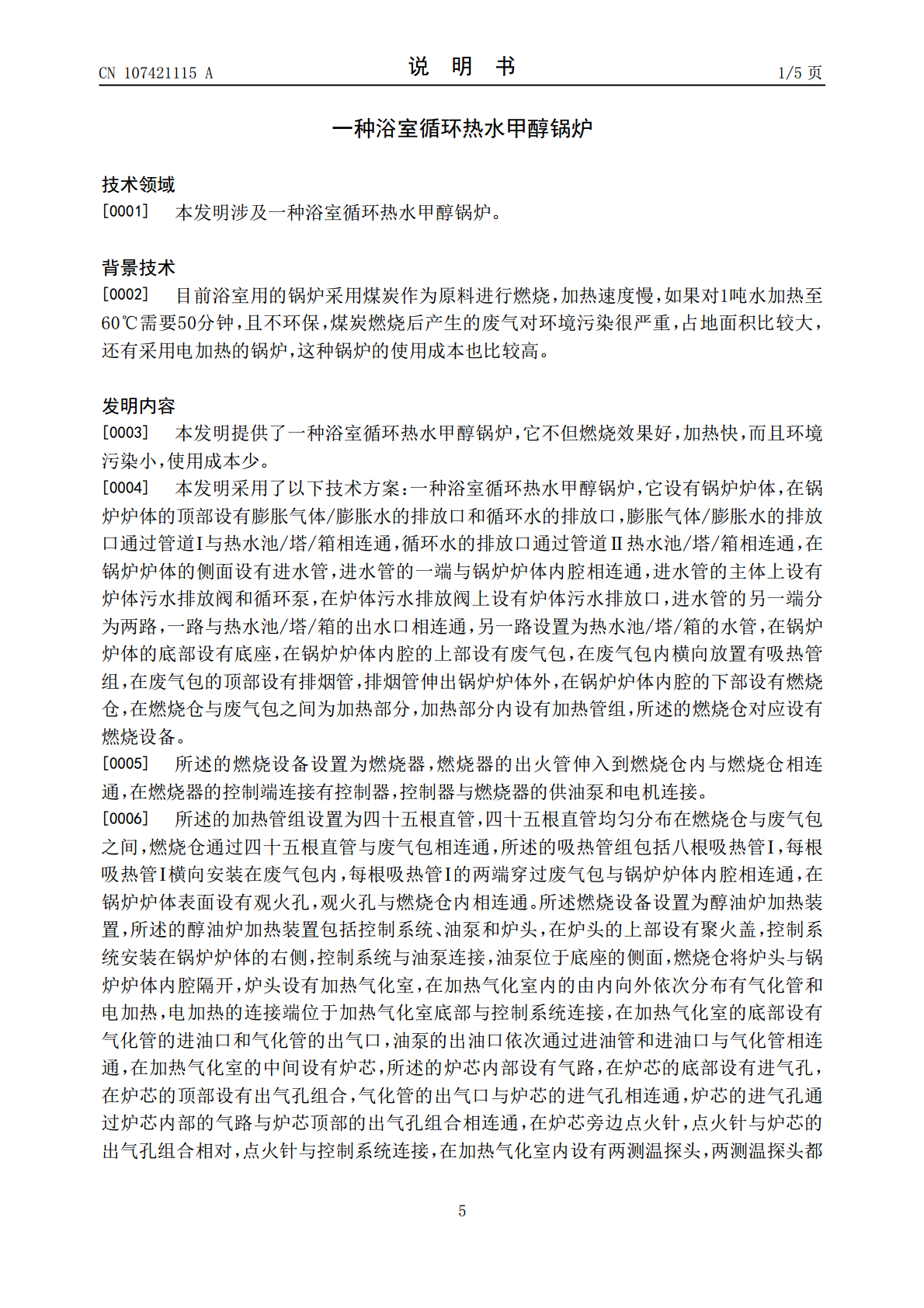

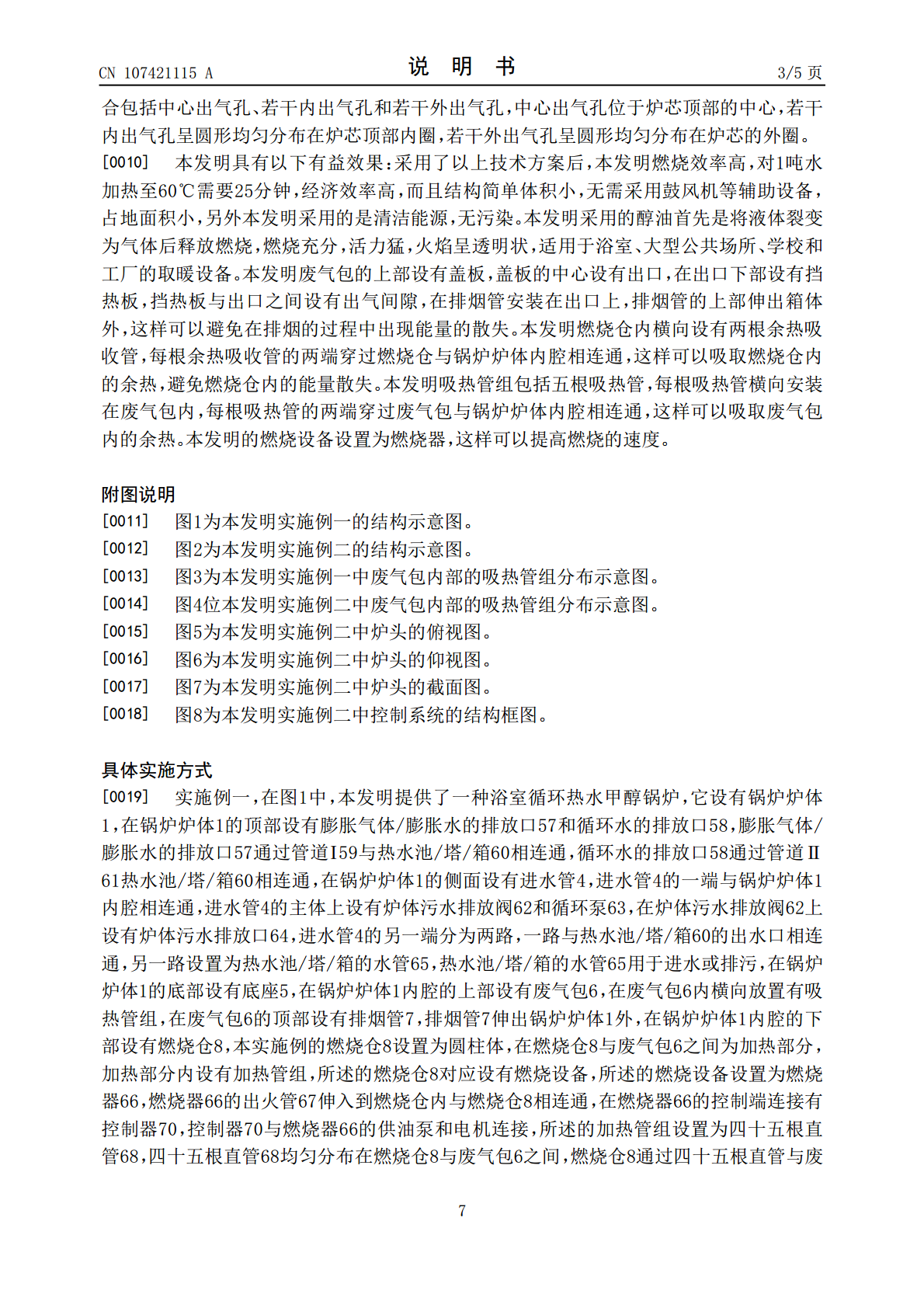

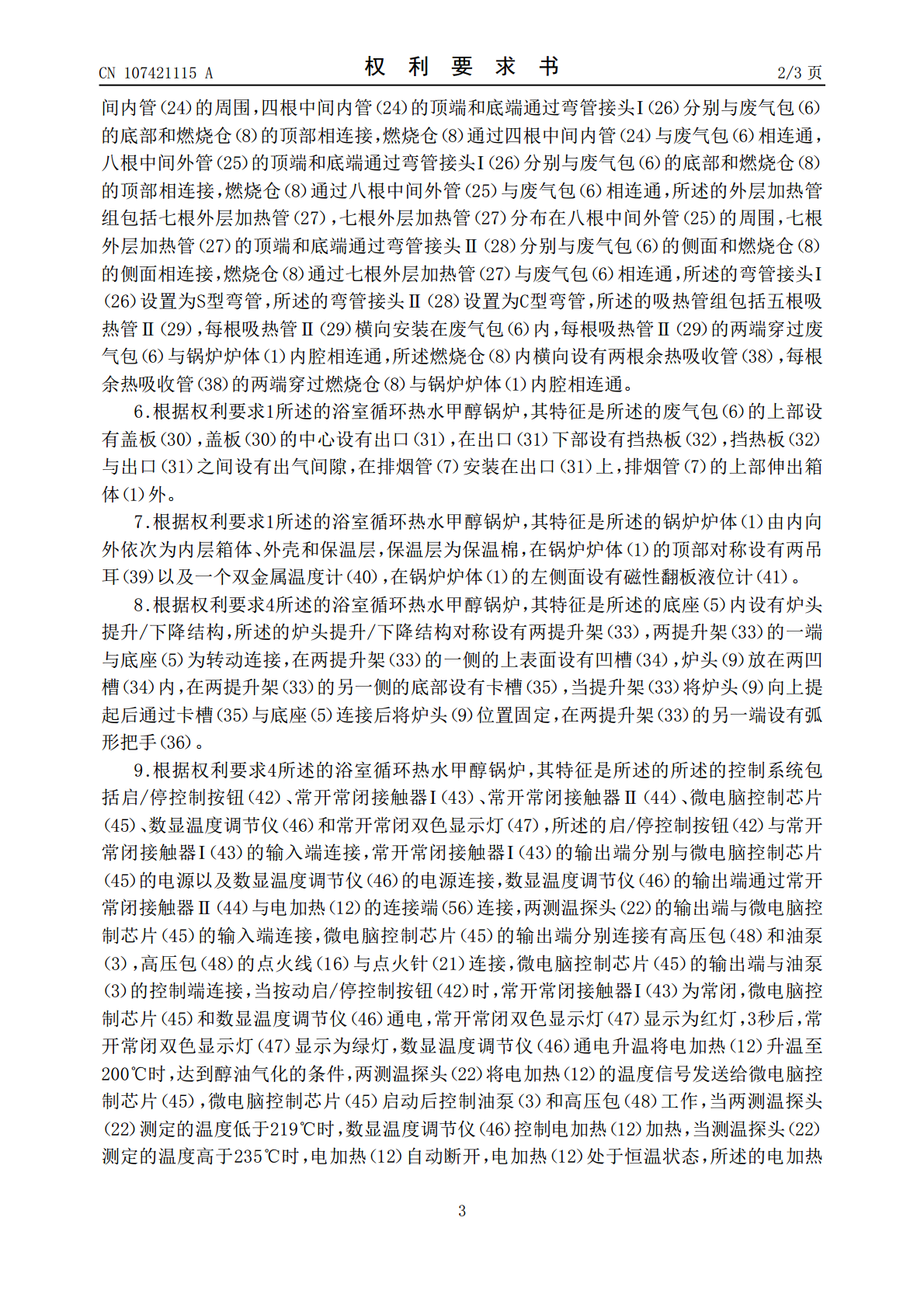

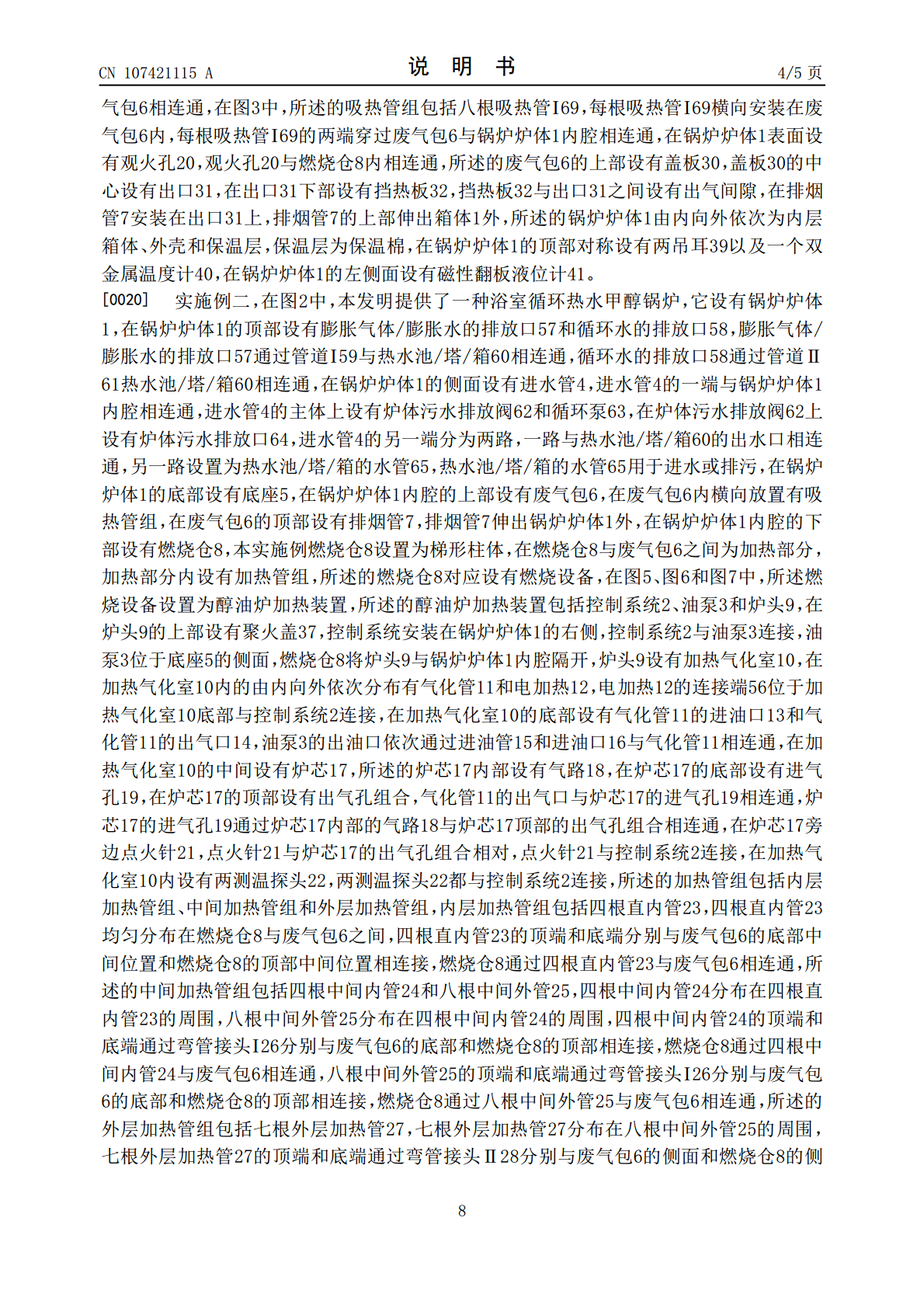

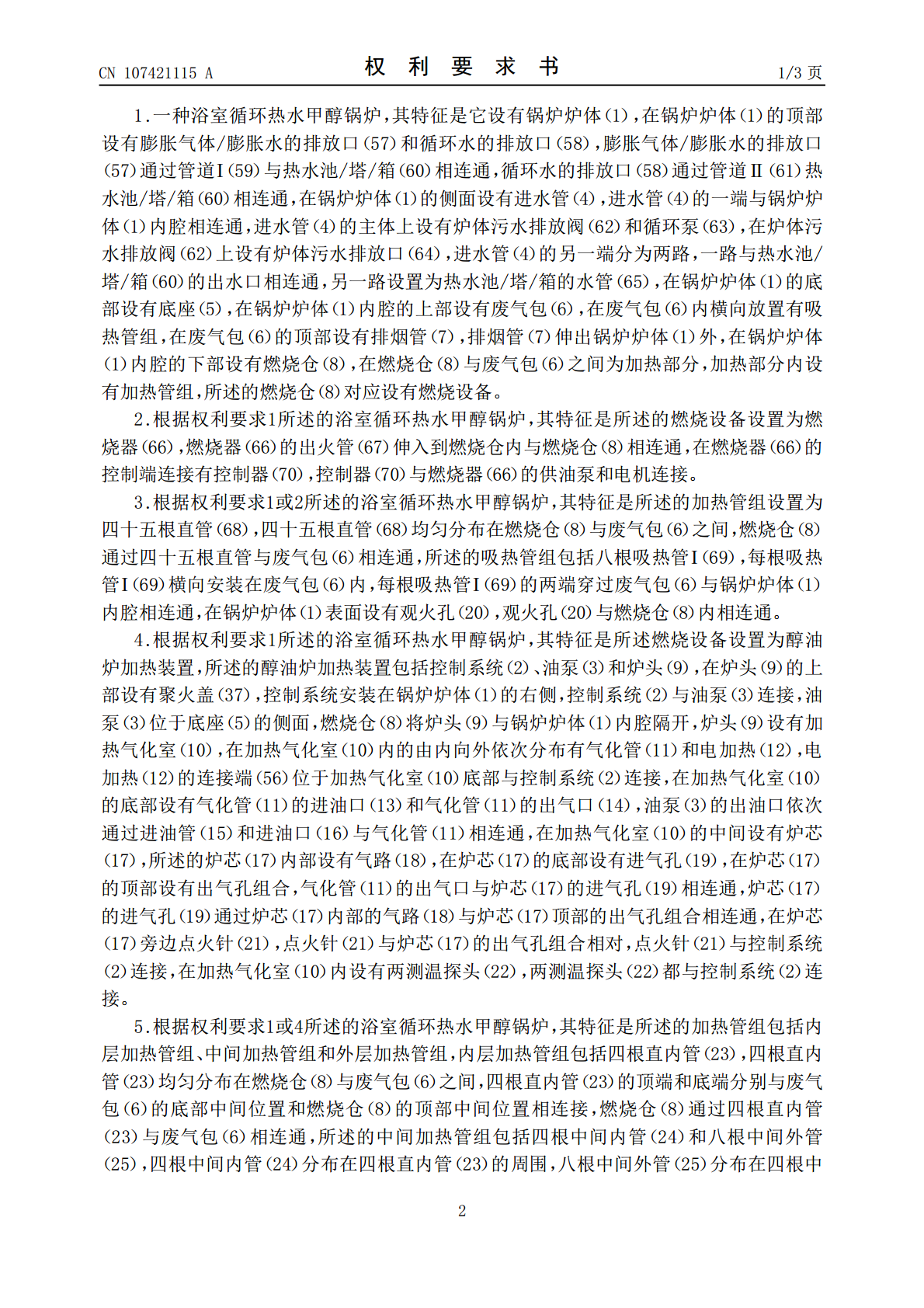

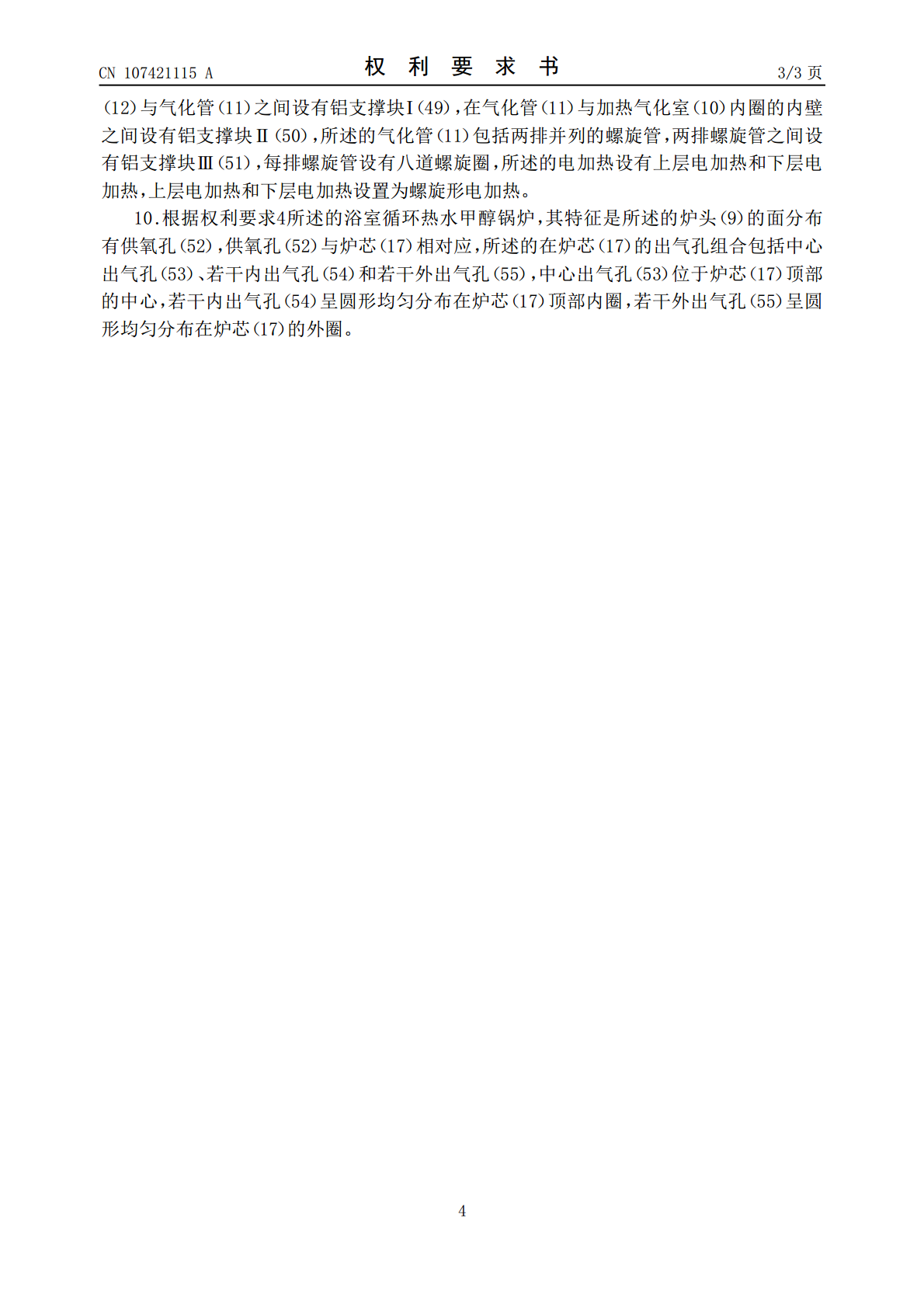

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107421115A(43)申请公布日2017.12.01(21)申请号201710215322.1(22)申请日2017.04.03(71)申请人吉华荣地址225300江苏省泰州市经济开发区野徐镇新华路116号(72)发明人吉华荣(51)Int.Cl.F24H1/44(2006.01)F24H9/18(2006.01)权利要求书3页说明书5页附图7页(54)发明名称一种浴室循环热水甲醇锅炉(57)摘要本发明公开了一种浴室循环热水甲醇锅炉，膨胀气体/膨胀水的排放口（57）通过管道Ⅰ（59）与热水池/塔/箱（60）相连通，循环水的排放口（58）通过管道Ⅱ（61）热水池/塔/箱（60）相连通，锅炉炉体（1）侧面的进水管（4）一端与锅炉炉体（1）内腔相连通，进水管（4）的主体上设有炉体污水排放阀（62）和循环泵（63），炉体污水排放阀（62）上设有炉体污水排放口（64），锅炉炉体（1）内腔的废气包（6）内有吸热管组，排烟管（7）伸出锅炉炉体（1）外，锅炉炉体（1）内腔的下部的燃烧仓（8）与废气包（6）之间的加热部分设有加热管组，燃烧仓（8）对应设有燃烧设备。本发明不但燃烧效果好，而且环境污染小。CN107421115ACN107421115A权利要求书1/3页1.一种浴室循环热水甲醇锅炉，其特征是它设有锅炉炉体（1），在锅炉炉体（1）的顶部设有膨胀气体/膨胀水的排放口（57）和循环水的排放口（58），膨胀气体/膨胀水的排放口（57）通过管道Ⅰ（59）与热水池/塔/箱（60）相连通，循环水的排放口（58）通过管道Ⅱ（61）热水池/塔/箱（60）相连通，在锅炉炉体（1）的侧面设有进水管（4），进水管（4）的一端与锅炉炉体（1）内腔相连通，进水管（4）的主体上设有炉体污水排放阀（62）和循环泵（63），在炉体污水排放阀（62）上设有炉体污水排放口（64），进水管（4）的另一端分为两路，一路与热水池/塔/箱（60）的出水口相连通，另一路设置为热水池/塔/箱的水管（65），在锅炉炉体（1）的底部设有底座（5），在锅炉炉体（1）内腔的上部设有废气包（6），在废气包（6）内横向放置有吸热管组，在废气包（6）的顶部设有排烟管（7），排烟管（7）伸出锅炉炉体（1）外，在锅炉炉体（1）内腔的下部设有燃烧仓（8），在燃烧仓（8）与废气包（6）之间为加热部分，加热部分内设有加热管组，所述的燃烧仓（8）对应设有燃烧设备。2.根据权利要求1所述的浴室循环热水甲醇锅炉，其特征是所述的燃烧设备设置为燃烧器（66），燃烧器（66）的出火管（67）伸入到燃烧仓内与燃烧仓（8）相连通，在燃烧器（66）的控制端连接有控制器（70），控制器（70）与燃烧器（66）的供油泵和电机连接。3.根据权利要求1或2所述的浴室循环热水甲醇锅炉，其特征是所述的加热管组设置为四十五根直管（68），四十五根直管（68）均匀分布在燃烧仓（8）与废气包（6）之间，燃烧仓（8）通过四十五根直管与废气包（6）相连通，所述的吸热管组包括八根吸热管Ⅰ（69），每根吸热管Ⅰ（69）横向安装在废气包（6）内，每根吸热管Ⅰ（69）的两端穿过废气包（6）与锅炉炉体（1）内腔相连通，在锅炉炉体（1）表面设有观火孔（20），观火孔（20）与燃烧仓（8）内相连通。4.根据权利要求1所述的浴室循环热水甲醇锅炉，其特征是所述燃烧设备设置为醇油炉加热装置，所述的醇油炉加热装置包括控制系统（2）、油泵（3）和炉头（9），在炉头（9）的上部设有聚火盖（37），控制系统安装在锅炉炉体（1）的右侧，控制系统（2）与油泵（3）连接，油泵（3）位于底座（5）的侧面，燃烧仓（8）将炉头（9）与锅炉炉体（1）内腔隔开，炉头（9）设有加热气化室（10），在加热气化室（10）内的由内向外依次分布有气化管（11）和电加热（12），电加热（12）的连接端（56）位于加热气化室（10）底部与控制系统（2）连接，在加热气化室（10）的底部设有气化管（11）的进油口（13）和气化管（11）的出气口（14），油泵（3）的出油口依次通过进油管（15）和进油口（16）与气化管（11）相连通，在加热气化室（10）的中间设有炉芯（17），所述的炉芯（17）内部设有气路（18），在炉芯（17）的底部设有进气孔（19），在炉芯（17）的顶部设有出气孔组合，气化管（11）的出气口与炉芯（17）的进气孔（19）相连通，炉芯（17）的进气孔（19）通过炉芯（17）内部的气路（18）与炉芯（17）顶部的出气孔组合相连通，在炉芯（17）旁边点火针（21），点火针（21）与炉芯（17）的出气孔组合相对，点火针（21）与控制系统（2）连接，在加热气化室（10）内设有两测温探头（22），两测温探头（22）
